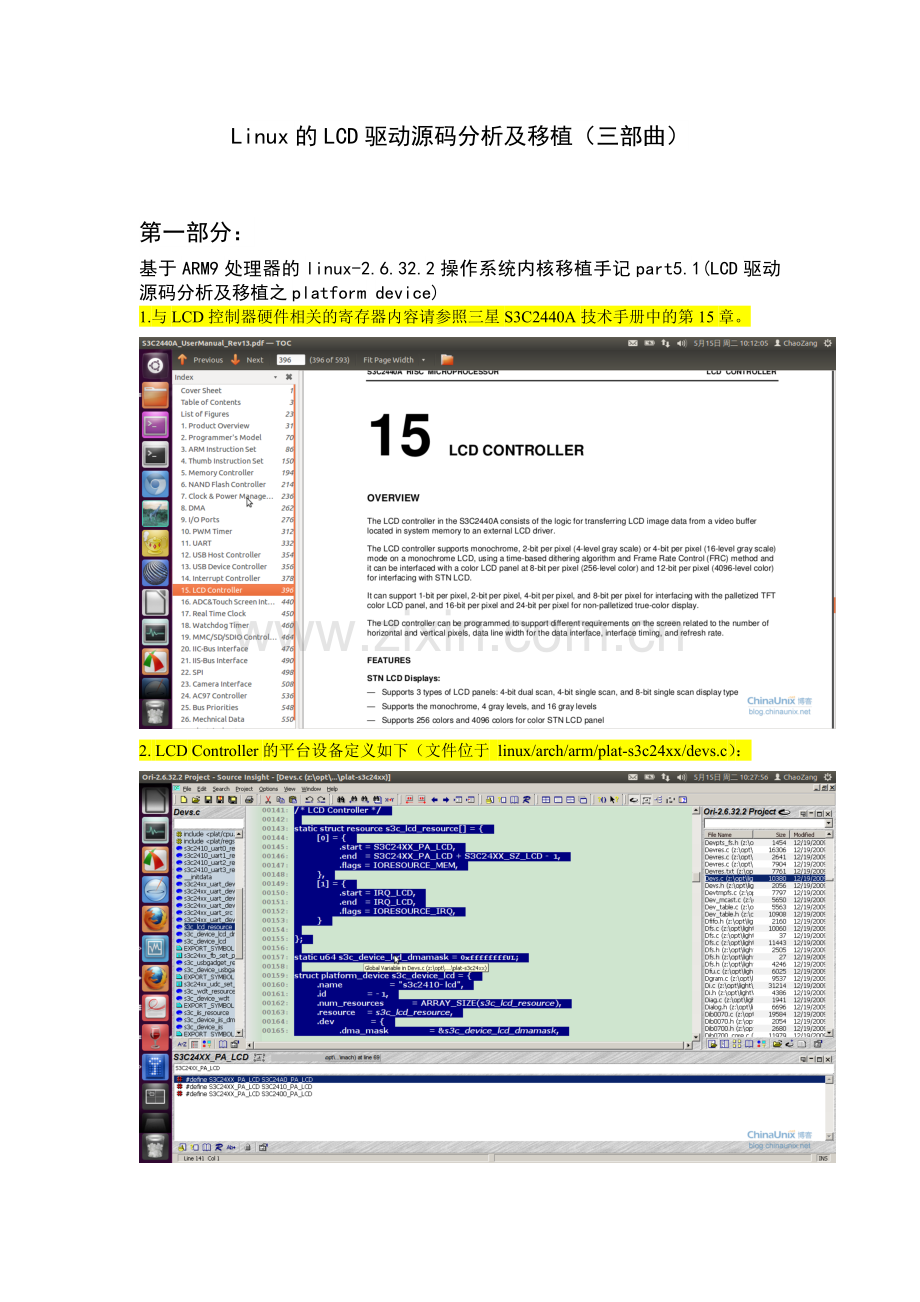

Linux的LCD驱动源码分析及移植（三部曲）

第一部分：
基于ARM9处理器的linux-2.6.32.2操作系统内核移植手记part5.1(LCD驱动源码分析及移植之platform device)
1.与LCD控制器硬件相关的寄存器内容请参照三星S3C2440A技术手册中的第15章。
2. LCD Controller的平台设备定义如下（文件位于 linux/arch/arm/plat-s3c24xx/devs.c）：

1. /* LCD Controller */
2.
3. static struct resource s3c_lcd_resource[] = {
4.     [0] = {
5.         .start = S3C24XX_PA_LCD,
6.         .end = S3C24XX_PA_LCD + S3C24XX_SZ_LCD - 1,
7.         .flags = IORESOURCE_MEM,
8.     },
9.     [1] = {
10.         .start = IRQ_LCD,
11.         .end = IRQ_LCD,
12.         .flags = IORESOURCE_IRQ,
13.     }
14.
15. };
16.
17. static u64 s3c_device_lcd_dmamask = 0xffffffffUL;
18.
19. struct platform_device s3c_device_lcd = {
20.     .name         = "s3c2410-lcd",
21.     .id         = -1,
22.     .num_resources     = ARRAY_SIZE(s3c_lcd_resource),
23.     .resource     = s3c_lcd_resource,
24.     .dev = {
25.         .dma_mask        = &s3c_device_lcd_dmamask,
26.         .coherent_dma_mask    = 0xffffffffUL
27.     }
28. };
29.
30. EXPORT_SYMBOL(s3c_device_lcd);

平台设备的结构体定义为s3c_device_lcd，该设备在平台总线中的名字取为s3c2410-lcd，该平台设备申请的两个板级资源为以S3C24XX_PA_LCD为起始的IORESOURCE_MEM资源和一个定义为IRQ_LCD的IORESOURCE_IRQ资源。
其中，
1. #define S3C24XX_PA_LCD S3C2410_PA_LCD

1. /* LCD controller */
2. #define S3C2410_PA_LCD     (0x4D000000)
3. #define S3C24XX_SZ_LCD     SZ_1M
0x4D000000为LCDCON1寄存器的地址。

3. LCD Controller的平台设备的注册如下（文件位于linux/arch/arm/mach-s3c2440/mach-smdk2440.c）：

1. static struct platform_device *smdk2440_devices[] __initdata = {
2.     &s3c_device_usb,
3.
4.     &s3c_device_lcd,
5.
6.     &s3c_device_wdt,
7.     &s3c_device_i2c0,
8.     &s3c_device_iis,
9.     &s3c_device_rtc,
10. };
以上第4行代码将lcd平台设备注册进内核。

4.在系统初始化时将smdk2440_fb_info结构体添加进平台设备的私有结构中。具体流程如下：

4.1

1. MACHINE_START(S3C2440, "SMDK2440")
2.     /* Maintainer: Ben Dooks <[e-mail]> */
3.     .phys_io    = S3C2410_PA_UART,
4.     .io_pg_offst    = (((u32)S3C24XX_VA_UART) >> 18) & 0xfffc,
5.     .boot_params    = S3C2410_SDRAM_PA + 0x100,
6.
7.     .init_irq    = s3c24xx_init_irq,
8.     .map_io        = smdk2440_map_io,
9.     .init_machine    = smdk2440_machine_init,
10.     .timer        = &s3c24xx_timer,
11. MACHINE_END
启动S3C2440机器，系统将通过“.init_machine    = smdk2440_machine_init,”调用smdk2440_machine_init（）函数。

4.2

1. static void __init smdk2440_machine_init(void)

2. {
3.     s3c24xx_fb_set_platdata(&smdk2440_fb_info);
4.     s3c_i2c0_set_platdata(NULL);
5.
6.     platform_add_devices(smdk2440_devices, ARRAY_SIZE(smdk2440_devices));
7.     smdk_machine_init();
8. }
在 smdk2440_machine_init函数中，通过“ s3c24xx_fb_set_platdata(&smdk2440_fb_info);”将smdk2440_fb_info添加进平台设备的私有结构中。

4.3

1. void __init s3c24xx_fb_set_platdata(struct s3c2410fb_mach_info *pd)

2. {
3.     struct s3c2410fb_mach_info *npd;
4.
5.     npd = kmalloc(sizeof(*npd), GFP_KERNEL);
6.     if (npd) {
7.         memcpy(npd, pd, sizeof(*npd));
8.         s3c_device_lcd.dev.platform_data = npd;
9.     } else {
10.         printk(KERN_ERR "no memory for LCD platform data\n");
11.     }
12. }
以上代码为smdk2440_fb_info结构的添加过程，其中“s3c_device_lcd.dev.platform_data = npd;”为核心实现部分。

4.4

1. static struct s3c2410fb_mach_info smdk2440_fb_info __initdata = {
2.     .displays    = &smdk2440_lcd_cfg,
3.     .num_displays    = 1,
4.     .default_display = 0,
5.
6. #if 0
7.     /* currently setup by downloader */
8.     .gpccon        = 0xaa940659,
9.     .gpccon_mask    = 0xffffffff,
10.     .gpcup        = 0x0000ffff,
11.     .gpcup_mask    = 0xffffffff,
12.     .gpdcon        = 0xaa84aaa0,
13.     .gpdcon_mask    = 0xffffffff,
14.     .gpdup        = 0x0000faff,
15.     .gpdup_mask    = 0xffffffff,
16. #endif
17.
18.     //.lpcsel        = ((0xCE6) & ~7) | 1<<4,
19. };
以上为smdk2440_fb_info结构体定义。在此需要注释掉源码中的“.lpcsel        = ((0xCE6) & ~7) | 1<<4”！本结构中的关键为“ .displays    = &smdk2440_lcd_cfg,”，即LCD的硬件参数，需要根据具体的LCD屏幕来确定，小生使用的是天嵌3.5寸屏幕，所以该结构体的赋值如下：

4.5

1. static struct s3c2410fb_display smdk2440_lcd_cfg __initdata = {
2.
3.     .lcdcon5    = S3C2410_LCDCON5_FRM565 |
4.              S3C2410_LCDCON5_INVVLINE |
5.              S3C2410_LCDCON5_INVVFRAME |
6.              S3C2410_LCDCON5_PWREN |
7.              S3C2410_LCDCON5_HWSWP,
8.
9.     .type        = S3C2410_LCDCON1_TFT,
10.
11.     .width        = 320,
12.     .height        = 240,
13.
14.     .pixclock    = 80000, /* HCLK 100 MHz, divisor 3 */
15.     .xres        = 320,
16.     .yres        = 240,
17.     .bpp        = 16,
18.
19.     .setclkval    = 0x3,
20.     .left_margin    = 28,    /* for HFPD*/
21.     .right_margin    = 24,    /* for HBPD*/
22.     .hsync_len    = 42,    /* for HSPW*/
23.     .upper_margin    = 6,    /* for VFPD*/
24.     .lower_margin    = 2,    /* for VBPD*/
25.     .vsync_len    = 12,    /* for VSPW*/
26.
27. };
以上位LCD屏幕硬件参数。

注：
a.本文旨在将与友善之臂开发板配套的的linux-2.6.32.2内核移植到天嵌科技的TQ2440开发板上。
b. 硬件平台：天嵌科技TQ2440开发板（标配）
c. 软件平台：linux-2.6.32.2内核源码

第二部分：
基于ARM9处理器的linux-2.6.32.2操作系统内核移植手记part5.2(LCD驱动源码分析及移植之platform driver)

5.LCD驱动模块的注册与注销：

2. int __init s3c2410fb_init(void)

3. {
4.     int ret = platform_driver_register(&s3c2410fb_driver);
5.
6.     if (ret == 0)
7.         ret = platform_driver_register(&s3c2412fb_driver);
8.
9.     return ret;
10. }
11.
12. static void __exit s3c2410fb_cleanup(void)
13. {
14.     platform_driver_unregister(&s3c2410fb_driver);
15.     platform_driver_unregister(&s3c2412fb_driver);
16. }
17.
18. module_init(s3c2410fb_init);
19. module_exit(s3c2410fb_cleanup);
注册与注销模块由module_init宏与module_exit宏指定。

6.LCD平台设备驱动s3c2410fb_driver。

1. static struct platform_driver s3c2410fb_driver = {

2.     .probe        = s3c2410fb_probe,
3.     .remove        = s3c2410fb_remove,
4.     .suspend    = s3c2410fb_suspend,
5.     .resume        = s3c2410fb_resume,
6.     .driver        = {
7.         .name    = "s3c2410-lcd",
8.         .owner    = THIS_MODULE,
9.     },
10. };
11.
12. static struct platform_driver s3c2412fb_driver = {
13.     .probe        = s3c2412fb_probe,
14.     .remove        = s3c2410fb_remove,
15.     .suspend    = s3c2410fb_suspend,
16.     .resume        = s3c2410fb_resume,
17.     .driver        = {
18.         .name    = "s3c2412-lcd",
19.         .owner    = THIS_MODULE,
20.     },
21. };
该结构定义了LCD驱动程序的名字： "s3c2410-lcd"，以及探测函数probe，移除函数remove，电源挂起函数suspend和电源恢复函数resume。

7.探测函数s3c2410fb_probe分析。
