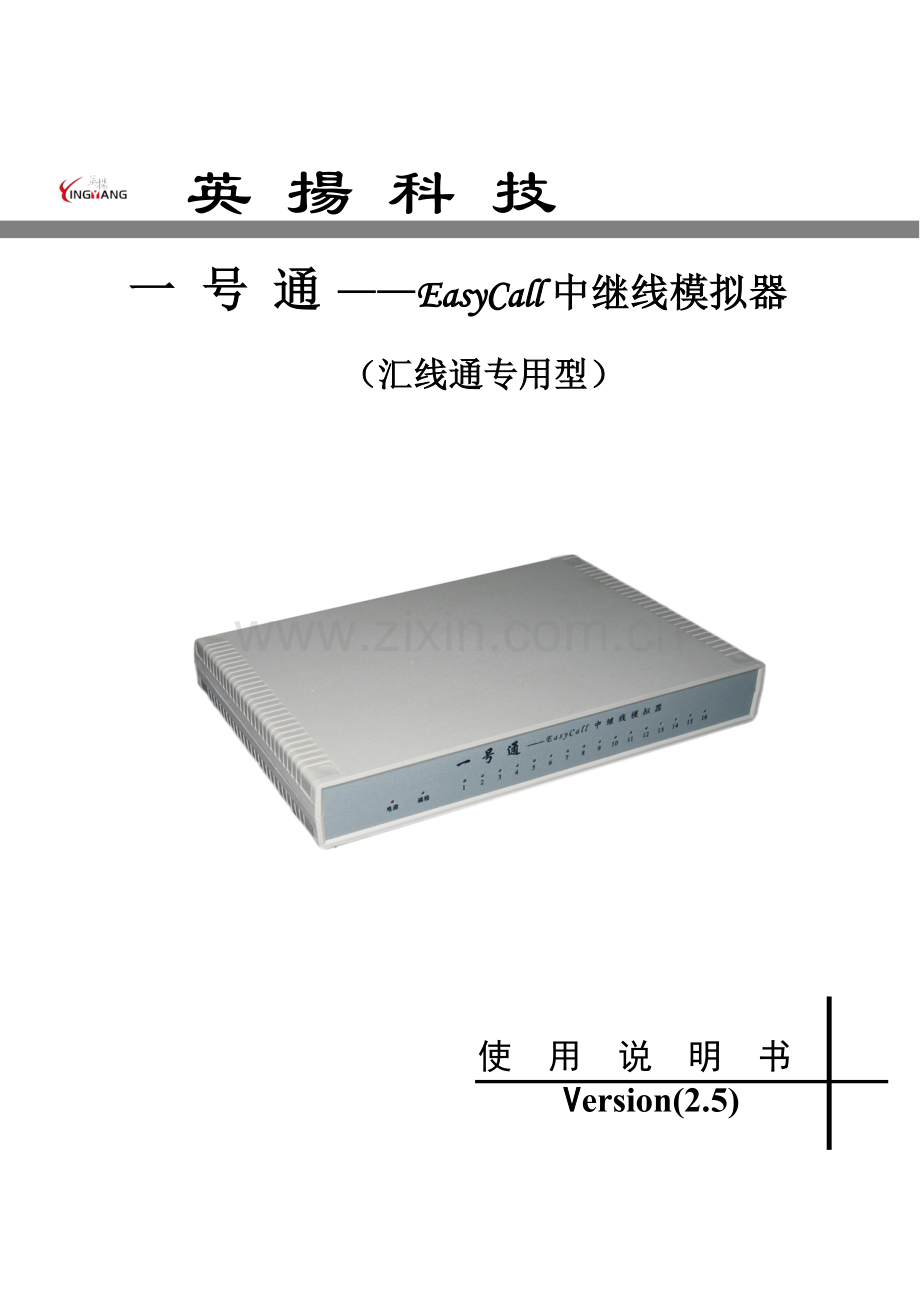

· 英 揚 科 技
一 号 通 ——EasyCall中继线模拟器

（汇线通专用型）

使 用 说 明 书
Version(2.5)

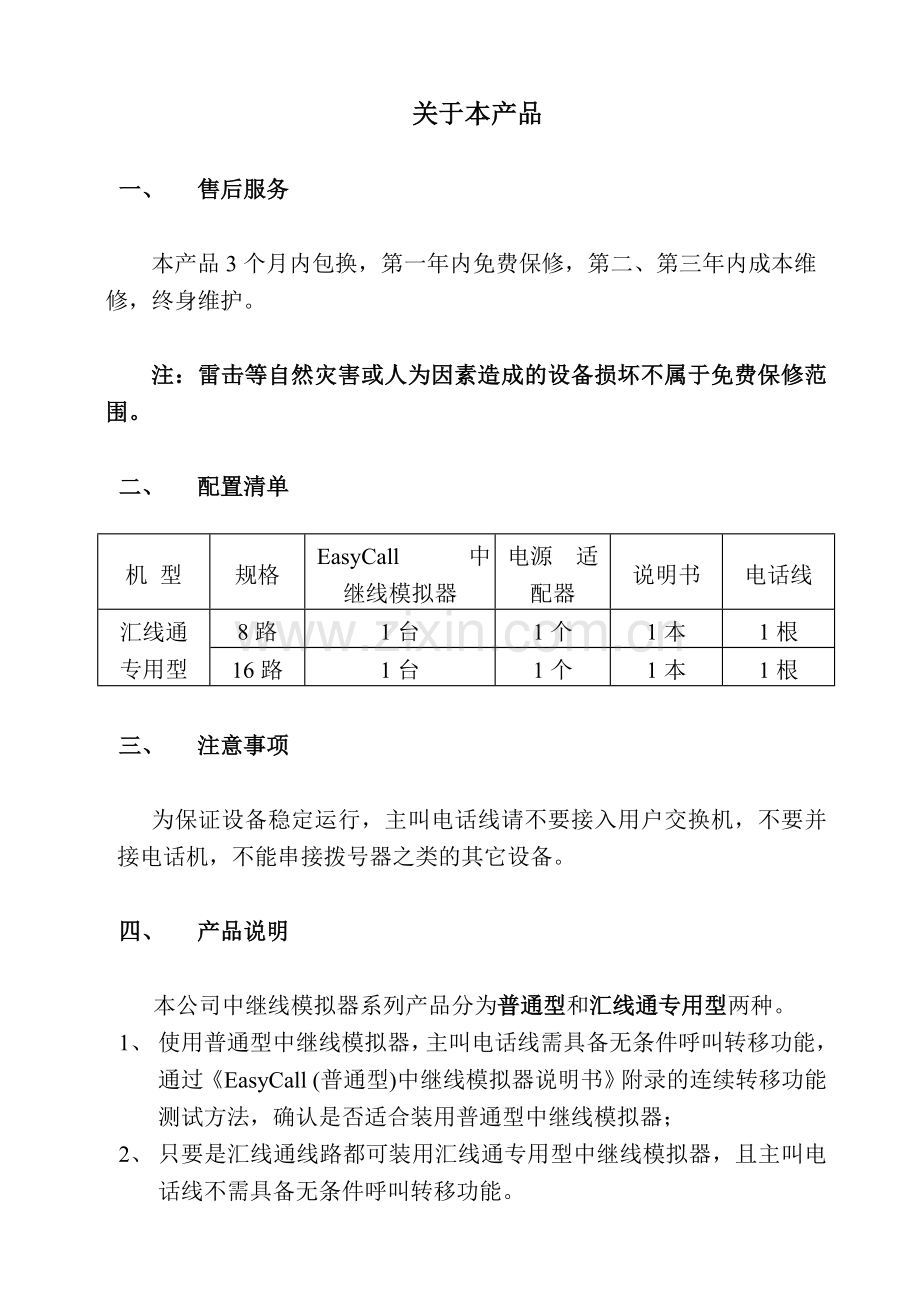

关于本产品

一、 售后服务

本产品3个月内包换，第一年内免费保修，第二、第三年内成本维
修，终身维护。

注：雷击等自然灾害或人为因素造成的设备损坏不属于免费保修范围。

二、 配置清单
机 型
规格
EasyCall 中继线模拟器
电源 适配器
说明书
电话线
汇线通
专用型
8路
1台
1个
1本
1根
16路
1台
1个
1本
1根

三、 注意事项

为保证设备稳定运行，主叫电话线请不要接入用户交换机，不要并接电话机，不能串接拨号器之类的其它设备。

四、 产品说明

本公司中继线模拟器系列产品分为普通型和汇线通专用型两种。
1、 使用普通型中继线模拟器，主叫电话线需具备无条件呼叫转移功能，通过《EasyCall (普通型)中继线模拟器说明书》附录的连续转移功能测试方法，确认是否适合装用普通型中继线模拟器；
2、 只要是汇线通线路都可装用汇线通专用型中继线模拟器，且主叫电话线不需具备无条件呼叫转移功能。

目 录

第一部分 功能简介 1
一、 适用范围 1
二、 性能特点 1
三、 名词注释 2
第二部分 安装连接 3
一、 EasyCall前面板示意图 3
二、 EasyCall后面板示意图 4
第三部分 编程设置 5
一、 编程说明 5
二、 编程命令 5
三、 编程操作 6
四、 典型编程设置方法 7
第四部分 调试方法 7

EasyCall中继线模拟器《使用说明书》
为了帮您更好地了解‘EasyCall（汇线通专用型）中继线模拟器’的功能特点和安装方法，请仔细阅读此说明书。

第一部分 功能简介

一、 适用范围

凡是已使用或正准备安装‘汇线通（也叫虚拟网）’线路的用户，且用户已使用或正准备购置集团电话交换机，均可使用‘EasyCall（汇线通专用型）中继线模拟器’。

二、 性能特点

‘EasyCall(汇线通专用型)中继线模拟器’有以下特性和优点：

1. 模拟中继功能：能将多个不同的电话号码，处理成为一个多方可连续呼叫的电话号码，也叫‘主叫号码’。
2. 灵活选用主叫号码：‘主叫号码’是用户从已有电话里选出的一个最好记、最吉祥的电话号码，可根据需要随时更换选择。
3. 增线不增号：用户单位可以随业务的发展增加外线电话的数量，同时只需使用原有的‘主叫号码’。
4. 自动连选：本机在使用过程中检测线路的使用情况，多方呼叫‘主叫号码’时，机器自动将呼叫转接到空闲线路上，而‘主叫电话线’自身不占线，等待着下一次呼入，充分利用线路资源。
5. 费用为零：使用本机，‘主叫电话线’不需具备‘无条件呼叫转移’功能，因此也不会产生任何转移费用。享受完全中继功能，而无需增加中继线昂贵的申请费和月租费，且此业务目前部分地区已停止受理。
6. 适应性强：由于不需‘无条件呼叫转移’功能支持，因此不会出现像一般联号器因‘主叫电话线’没有多次转移功能而无法装用的问题。只要是汇线通（虚拟网）线路，都可使用“EasyCall（汇线通专用型）中继线模拟器”，也不会受到电信公司的限制。
7. 快速转接：转接时间最快为1.5秒。可根据实际情况调整各种时间参数以适应不同局用交换机。
8. 管理范围：有八路和十六路两种规格，当线路数大于16路时，可采用多台迭加。
9. 后备电源：内置浮动可充电式后备电源，停电后，可保证继续工作8小时。
10. 防雷措施：配备三级防雷设施，最大限度防止因雷击对设备造成的损害。
11. 适用范围：商业集团公司、工厂、宾馆、学校、矿场、机关、医院、商务会所等单位

三、 名词注释

1． 局用交换机：即是电信局用的大型电话交换机。
2． 汇线通（Centrex）：也叫‘虚拟网’，一种电信业务，是电信局的局用交换机根据用户要求将部分固定电话划为一个用户群，因此又称为‘虚拟小交换机’或‘集中用户小交换机’。
3． 内线号码：“汇线通”群内的电话线路拥有一长一短两个电话号码：长号，即外线直拨电话号码；短号，即群内“分机”号码，也叫内线号码。
4． 主叫号码：使用EasyCall中继线模以器后，只需将一个最好记、最吉祥的电话号码公布于众，此号码即‘主叫号码’（或引示号）,其电话线即主叫电话线。

第二部分 安装连接

一、 EasyCall前面板示意图
线路指示灯
编程指示灯
电源指示灯

指示灯状态：

1） 电源指示灯：
灯亮：表示已接上外部电源。
2） 编程指示灯：
灯亮：表示进入编程状态，可进行功能编程；
灯灭：表示退出编程状态，不可进行功能编程；
灯闪烁：表示全部线路已被占用。
3） 线路指示灯：
灯亮：表示该线路空闲；
灯灭：表示该线路被占用或该端口被禁用；
灯闪烁：表示呼叫将会被转接至该线路上。
说明：编程时，电话机摘机，线路指示灯闪烁显示机器版本，然后显示电话机所输入的按键号码，指示灯‘10’表示‘0’键，‘11’表示‘* ’键，‘12’表示‘# ’键。
二、 EasyCall后面板示意图

接
主
叫
电
话
线
接
电
源
适
配
器
接
编
程
电
话
机
接进用户交换机

接外线电话

（第1路中继端口，端口号01）

线路安装连接：

1） 主叫线口：接主叫电话线。
2） 中继端口：除主叫电话线外，其余的电话外线配用四芯水晶头接入中继端口1-16上；中继端口在编程时的端口号为：01至16；水晶头压接方法是：中间两芯接电话外线、两边两芯接进用户交换机线。
3） 编程口：编程时用双水晶头线将电话机与编程口连接好。
4） 电源口：本机外部电源采用DC/12V电源适配器供电，中间为+ 极、外围为 - 极；编程时需接上外部电源，仅用内置后备电源不能进行编程操作。

第三部分 编程设置

一、 编程说明

1、 出厂状态：各中继端口被禁用；内线号码位数为4位；机器每30秒自检并选中下一条被转接线路；闪断时间为200ms。
2、 编程确认：摘机进行功能编程，每一编程操作完成后，从话筒里：
a) 听到“嘟、嘟”两声，表示操作已被设备确认；
b) 听到“嘟、嘟、嘟、嘟、嘟”五声，表示操作错误，需重新操作一遍。
3、 编程时设置的内线号码应与端口号一一对应，并确保无误。
4、 编程时没有使用的中继端口必须禁用。

二、 编程命令
序号
命令目的
命令
命令参数
注：打‘□’为出厂默认参数
1
进入编程状态
99# 0000 #
2
恢复出厂状态
90# 0000 #
3
设置内线号码
端口号# 内线号码 #
4
显示已设置内线号码
端口号# 1 #
5
禁用中继端口
端口号# 0 #
6
设置内线号码位数
91# X #
X=1；2；3；4；5；6
7
机器是否循环转接
92# X #
X=0无 ； 1：30秒自检
一次，选中下一条被转接线路
10
闪断时间调节
95# X #
X=1：60ms； X=2：100 ms；
X=3：150ms； X=4：200 ms；
X=5：250ms； X=6：300 ms；
X=7：400ms； X=8：500 ms；

三、 编程操作

1. 输入 1号命令 ，编程指示灯变亮，进入编程状态；在编程过程中，无须挂机；如果60秒内无任何操作，自动退出编程状态。
2. 输入 2号命令 ，所有参数恢复至出厂状态，各中继端口被禁用。
3. 输入 3号命令 ，设置接到中继端口对应线路的内线号码。
1） 端口号为01~16，内线号码最长6位。
2） 当需要修改内线号码时，只需重新输入新号码。
4. 输入 4号命令 ，线路指示灯显示出对应端口上已设置的内线号码，以核对设置的号码有无错误，进行第二遍显示号码操作时应先拍编程话机叉簧一次。
5. 输入 5号命令 可将中继端口逐个禁用。
6. 6号命令 用来设置内线号码的位数。本机在电话转接的过程中遇所转线路刚好被占用，会自动取回外线呼叫，重新选择空闲线路进行转接，所以此项命令要按实际位数设置。
7. 7号命令 机器的是否循环转接。0：无循环转接，即只有本次呼叫转接执行完后才会选中下一条被转接线路； 1：机器每30秒自检一次，选中下一条被转接线路。
8. 某些局用交换机的闪断时间有所不同，用 10号命令 可以按实际情况调整闪断时间。
9. 8号、9号、11-16号命令 请在厂家的指导下进行编程设置。

四、 典型编程设置方法

说明：多数情况下按典型方法进行编程，就可正常使用。

编程：（（（
1、 进入编程状态： 99# 0000 #
2、 恢复出厂状态： 90# 0000 #
3、 设置内线号码： 端口号# 内线号码 #
（一般设置为： 01# 1号端口内线号码 #
02# 2号端口内线号码 #
03# 3号端口内线号码 #
┇
以此类推 ） ）））

第四部分 调试方法

设备安装编程完毕后，必须进行正常使用前的调试。具体方法为：

1） 用 4号命令 ，从线路指示灯的显示状况验证设置的内线号码是否正确。
2） 用电话呼叫‘主叫号码’，检查闪烁的线路指示灯对应的端口是否振铃，如果振铃，提机保持通话状态；再用另一部电话呼叫‘主叫号码’，检查闪烁的线路指示灯对应的端口是否振铃，如果振铃，提机保持通话状态；重复这样的操作，直至所有线路占满。说明机器运行正常，可进行实际使用。
