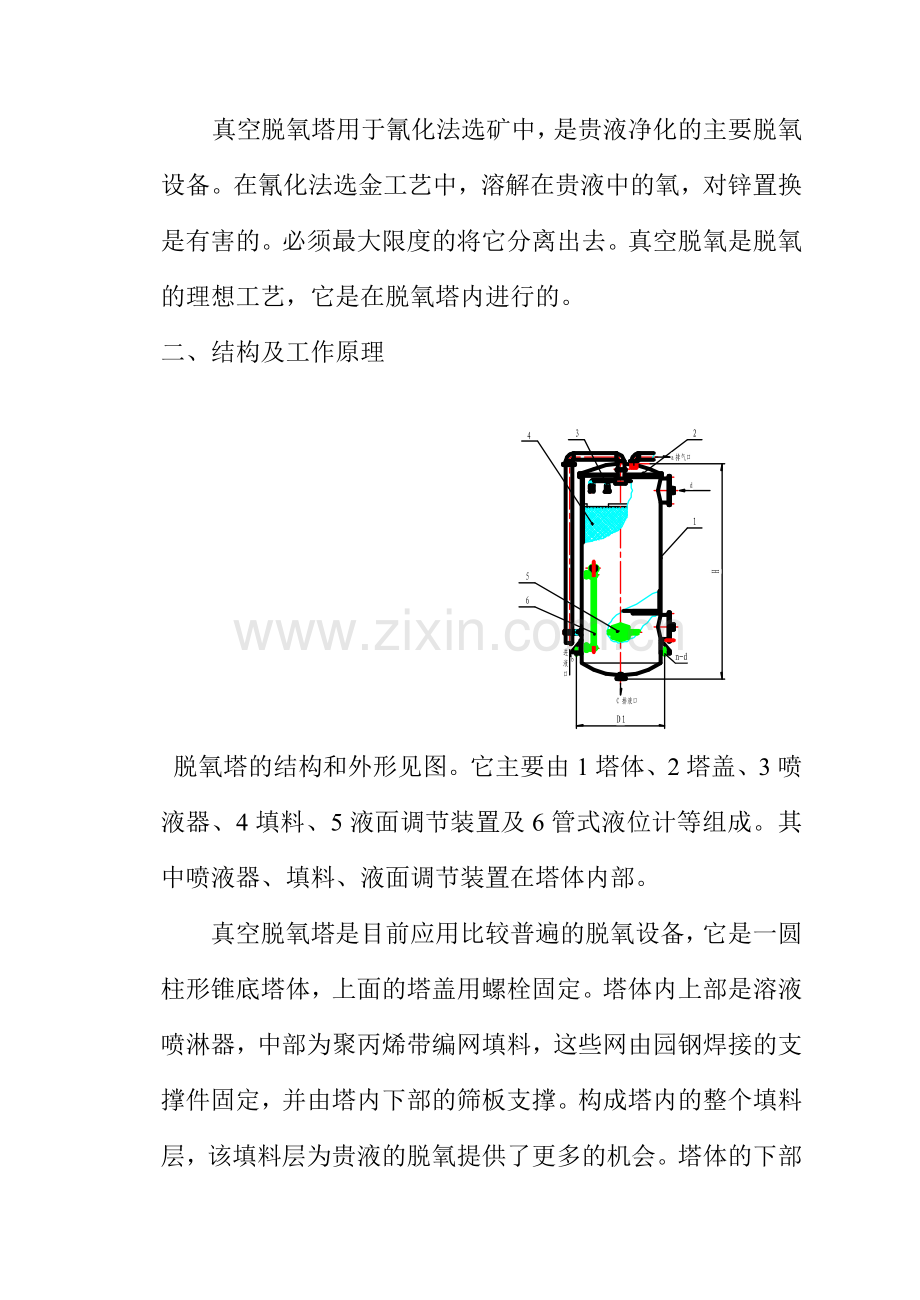

脱氧塔使用说明书烟台鑫海矿山机械有限公司地址：山东省烟台市福山高新产业区鑫海街188号电话：0535-6300668、6302098（经营） 0535-6300566（总机）传真：0535-6300568 邮编：265500 一、用途真空脱氧塔用于氰化法选矿中，是贵液净化的主要脱氧设备。在氰化法选金工艺中，溶解在贵液中的氧，对锌置换是有害的。必须最大限度的将它分离出去。真空脱氧是脱氧的理想工艺，它是在脱氧塔内进行的。二、结构及工作原理脱氧塔的结构和外形见图。它主要由1塔体、2塔盖、3喷液器、4填料、5液面调节装置及6管式液位计等组成。其中喷液器、填料、液面调节装置在塔体内部。真空脱氧塔是目前应用比较普遍的脱氧设备，它是一圆柱形锥底塔体，上面的塔盖用螺栓固定。塔体内上部是溶液喷淋器，中部为聚丙烯带编网填料，这些网由园钢焊接的支撑件固定，并由塔内下部的筛板支撑。构成塔内的整个填料层，该填料层为贵液的脱氧提供了更多的机会。塔体的下部是脱氧液储存室，并设有液面控制装置。该装置根据液面的高低调节进液口阀门开启的程度，实现液面的控制。脱氧塔内的溶液由真空作用吸入塔的顶部，由喷淋器扩散较均匀地喷洒到填料面上。向下流动中在真空作用下，液体内溶解的气体被脱出，达到脱氧的目的。脱氧液由锥底的排液口被泵吸出而压入置换作业。生产中脱氧塔计示压力为0.005~0.011Mpa时，其脱氧率可达95%以上，脱氧液含氧量在0.5g/m3以下。脱氧塔的高度各规格一般均不小于3m。脱氧塔的配套真空设备一般为水喷射泵。三、规格及性能脱氧塔的规格及性能见表。规格及性能一览表机型单位 TY1030 TY1136 TY1236 TY1435 TY1536 TY2035 DXH1 mm Φ800X3000 Φ1100X3600 Φ1200X3600 Φ1400X3500 Φ1500X3600 Φ2000X3500 真空度 KPa 90-96 90-96 90-96 90-96 90-96 90-96 正常液面高度 400-800 400-800 400-800 400-800 400-800 400-800 喷淋量 m3/m2h 1.56 1.56 1.56 1.56 1.56 2.08 进液口管径 mm Dg100 Dg100 Dg100 Dg100 Dg100 Dg150 连接法兰法兰法兰法兰法兰法兰排液口管径 mm Dg100 Dg100 Dg100 Dg100 Dg100 Dg150 连接法兰法兰法兰法兰法兰法兰排气口管径 mm Dg80 Dg80 Dg80 Dg80 Dg80 Dg100 连接管螺纹管螺纹管螺纹管螺纹管螺纹管螺纹填料聚丙烯聚丙烯聚丙烯聚丙烯聚丙烯聚丙烯工作温度 ℃ 常温常温常温常温常温常温脱氧液含量 g/m3 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 脱氧率 % >95 >95 >95 >95 >95 >95 H mm 3350 4033 4066 4000 4126 4671 D1 mm Φ1188 Φ1288 Φ1388 Φ1588 Φ1688 Φ2200 H-d mm 4-Φ30 4-Φ30 4-Φ30 4-Φ30 4-Φ30 4-Φ32 四、安装与使用出厂前该脱氧塔整机已做压力试验，安装时不应打开塔体。安装时，可根据现场情况，加焊支腿。真空表可根据现场性能，由用户增加环行管并自行安装在塔体上。使用时由用户进行真空调试。填料消耗较多时，应更换填料。更换填料后需做压力试验，试验压力为0.2Mpa。压力试验合格后再接到系统上。五、其它填料可根据用户要求填加，若无特殊要求，按规格及性能中所注供应。
