实验指导书
《多媒体教学系统的使用与操作》实验教学指导书
一、实验目的：
熟练掌握多媒体教室系统中各种仪器设备的使用方法，培养应用多媒体教学的教师职业技能。
二、实验内容：
1．熟悉多媒体教室中使用的各种设备（数字投影仪、中央控制器、DVD影碟机、视频展台、功放等）
　　2．掌握各种多媒体设备的操作方法
　 3．了解各多媒体设备之间的连接方式
4．学会利用中央控制器切换投影信号
三、实验仪器设备：
序号
设备名称
型号
设备编号
1
多媒体计算机
联想
按使用的设备自行记录
2
多媒体中央控制器
康硕KS-3260
3
数字投影仪
日立CP-HS982C
4
DVD影碟机
奇声DVD－8105
5
视频展台
鸿合HiTe VPS-3100
6
功放
TIKS　TPA－60E
7
音箱
--
8
投影幕布
--
四、实验原理：（略）

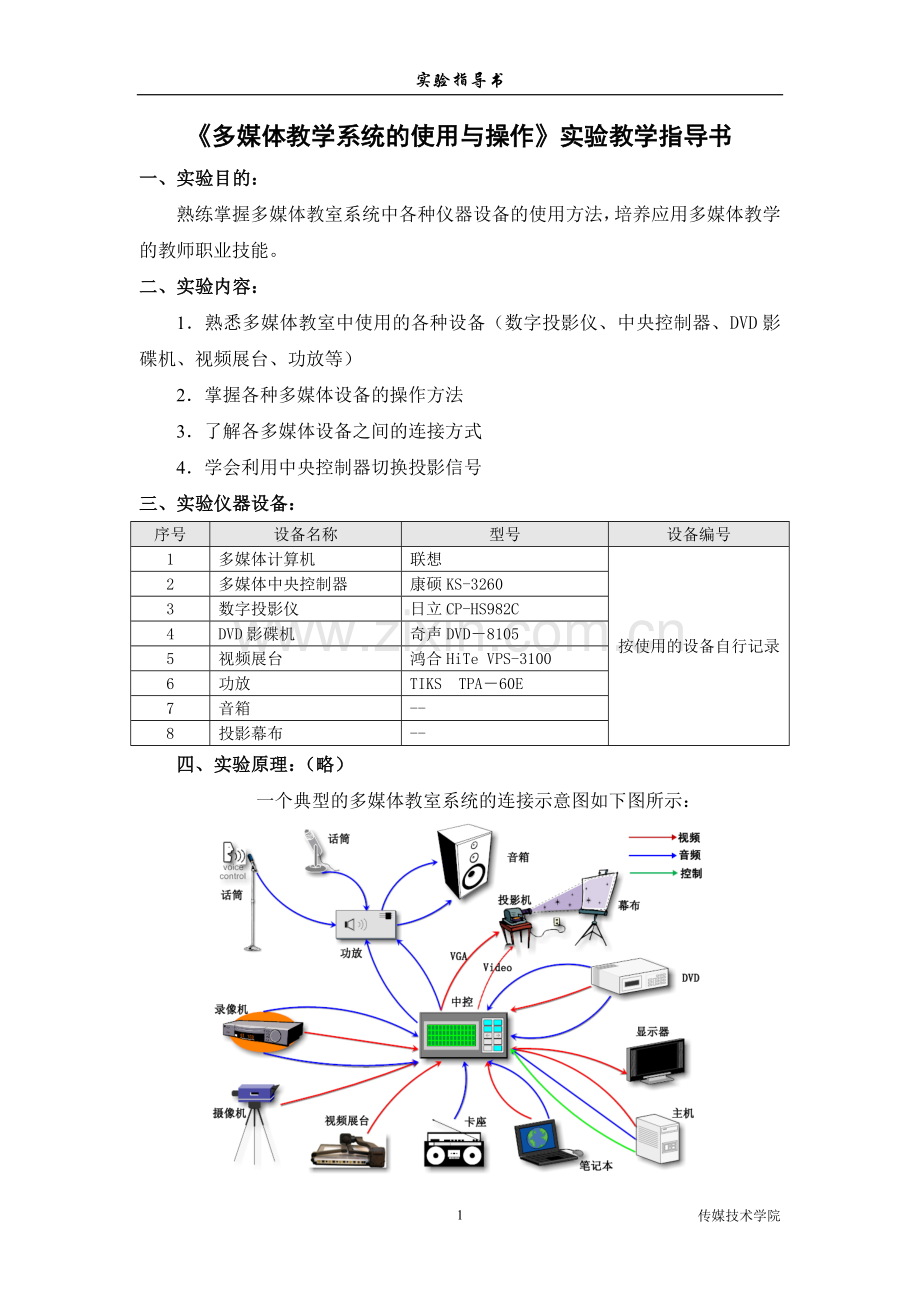

一个典型的多媒体教室系统的连接示意图如下图所示：
五、实验步骤
步骤 1. 认识多媒体教室系统中的各种多媒体设备，注意观察各个设备的外部接口。

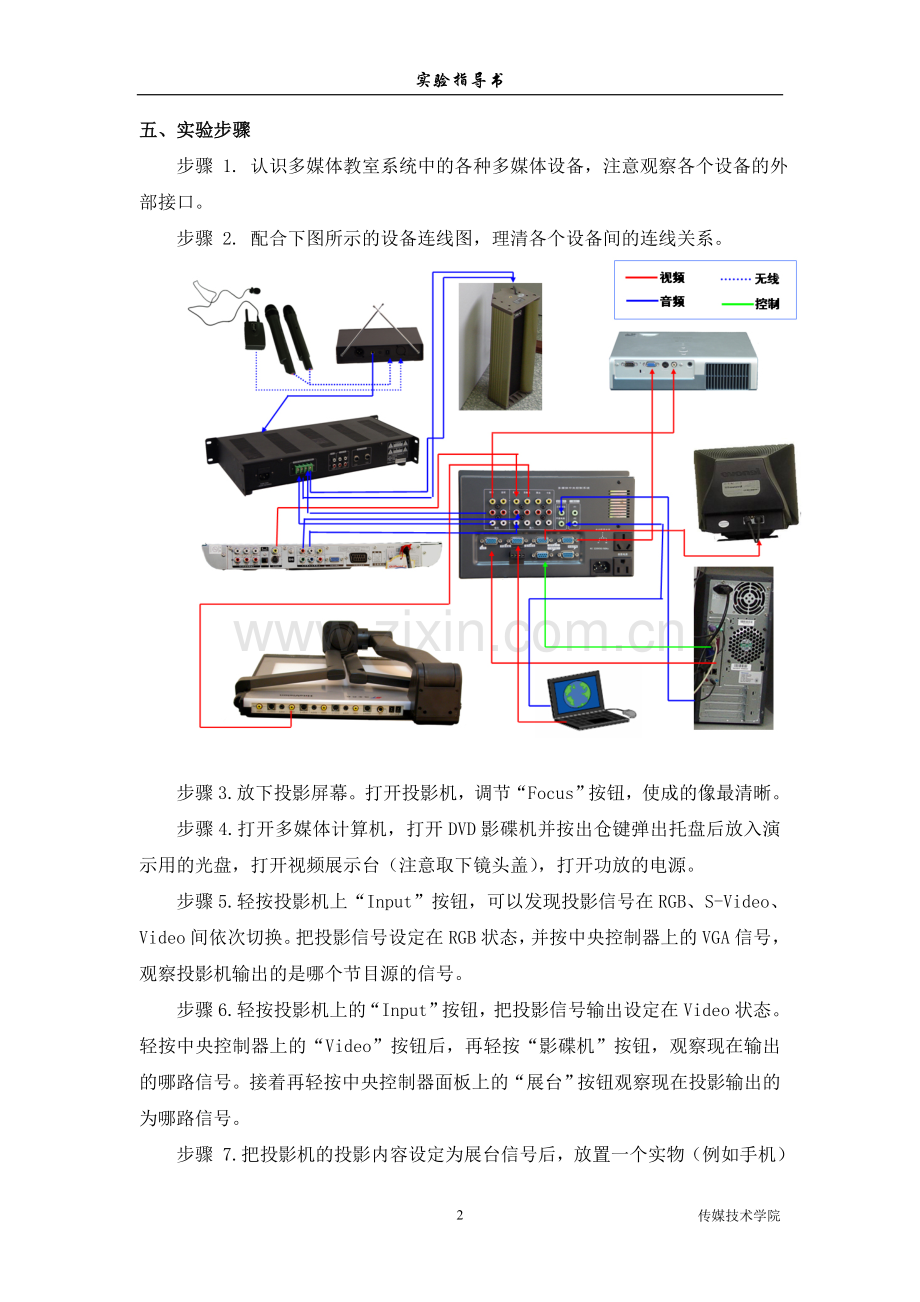

步骤 2. 配合下图所示的设备连线图，理清各个设备间的连线关系。

步骤3.放下投影屏幕。打开投影机，调节“Focus”按钮，使成的像最清晰。
步骤4.打开多媒体计算机，打开DVD影碟机并按出仓键弹出托盘后放入演示用的光盘，打开视频展示台（注意取下镜头盖），打开功放的电源。
步骤5.轻按投影机上“Input”按钮，可以发现投影信号在RGB、S-Video、Video间依次切换。把投影信号设定在RGB状态，并按中央控制器上的VGA信号，观察投影机输出的是哪个节目源的信号。
步骤6.轻按投影机上的“Input”按钮，把投影信号输出设定在Video状态。轻按中央控制器上的“Video”按钮后，再轻按“影碟机”按钮，观察现在输出的哪路信号。接着再轻按中央控制器面板上的“展台”按钮观察现在投影输出的为哪路信号。
步骤 7.把投影机的投影内容设定为展台信号后，放置一个实物（例如手机）到展台承物台，调节视频展台控制面板上“放大－缩小”按钮，并转动视频展台的投影镜头，使被投影实物充满整个投影机的画面。接着连续轻按“灯光”按钮，观察在哪种状态下投影效果最好。
步骤8.把上步中的实物取下，放入一张投影片，重复以上操作，观察如何才能得到清晰的像。
步骤 9.从视频展台左侧面接近身体的一端中抽出遥控器，将红外线信号发射方向对准视频展台的投影镜头，进行放大、缩小、对焦、镜像、黑白、负片、开机、关机等的操作。
步骤10.利用功放调节音频信号的大小。
步骤11.按正确方式关闭打开的各种设备。
六、实验注意事项
l 电源的关闭
投影机关闭后，机内的风扇仍要进行旋转散热（可听到机内的风扇转动声），这时不能把总电源立即关闭，否则可能会因机内温度过高而烧坏灯泡。应等到风扇声停止后再关闭总电源。
l 不可频繁关闭、开启投影机。
l 小心插、拔设备接头，否则会造成设备的永久损坏。
l 观察设备连线后，应再按原样理好，并用细绞绳捆扎。
l 使用过程中如果遇到问题或发生事故，应及时向实验教师反映，切不可盲目自行处理。
l 本实验各设备均为贵重物品，实验过程中应小心爱护。
七、实验报告要求
1. 实验报告必须用认真填写，书写工整，不得出现错字、别字、白字、简化字。
2. 实验名称按本指导书给出的实验名称填写
3. 实验日期按实际进行实验的日期进行填写，不得错写或漏写
4．实验目的按本指导书给出实验目的填写，不得自行编造。
5．实验步骤必须详细，包括设置了哪些参数，出现了什么结果等。不得跳步或笼统填写。
6．实验报告上交前由班长把关，对书写不符合以上要求及书写不认真、潦草者打回重新填写。
4
传媒技术学院
