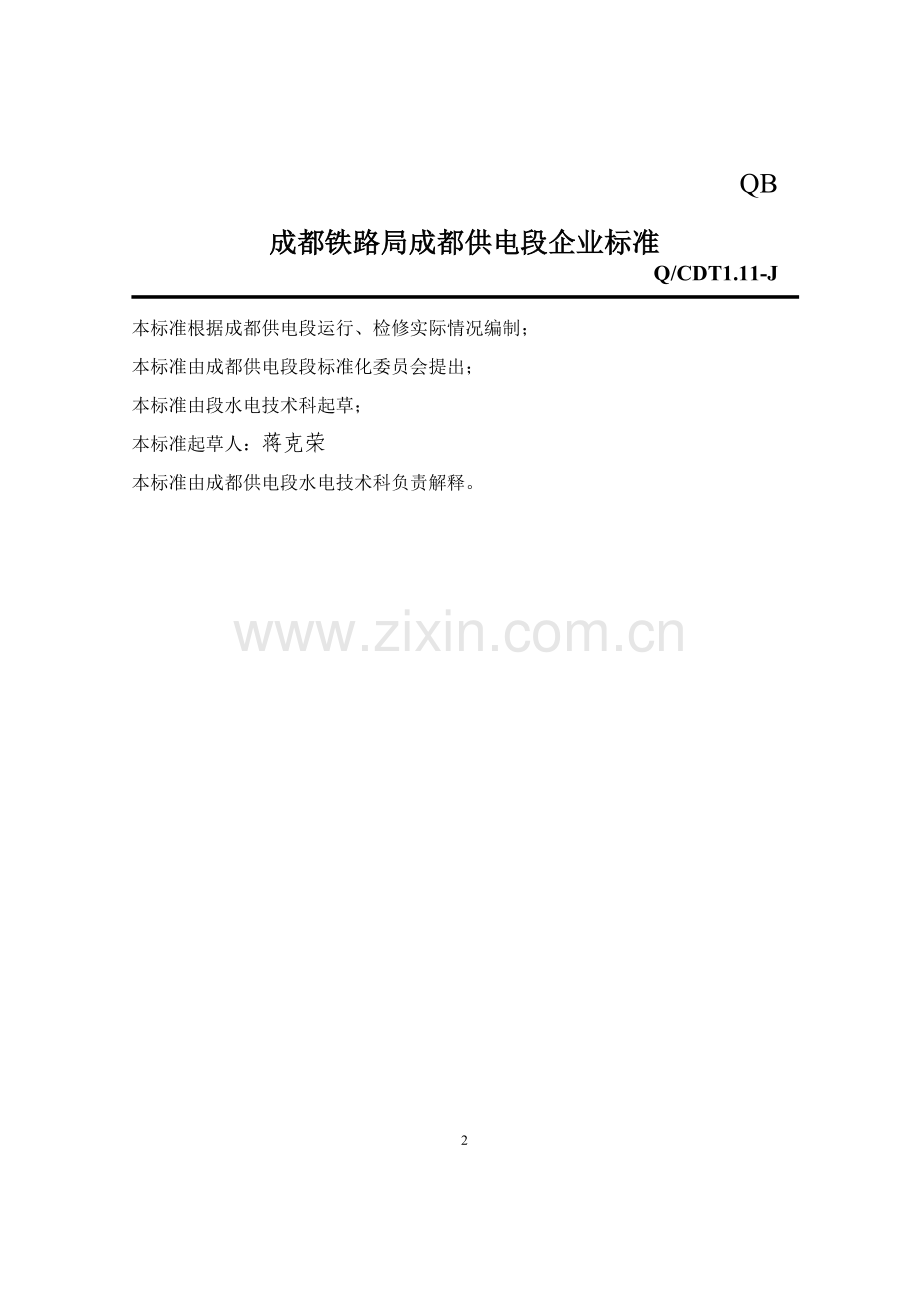

QB
成都铁路局成都供电段企业标准
Q/CDT1.11-J

干式变压器运行检修标准

成 都 供 电 段 发 布

本标准根据成都供电段运行、检修实际情况编制；
本标准由成都供电段段标准化委员会提出；
本标准由段水电技术科起草；
本标准起草人：蒋克荣
本标准由成都供电段水电技术科负责解释。

干式变压器运行检修标准

1 主题内容及适用范围。
本标准规定了干式变压器保养、维修内容及要求。
2 干式变压器检修的一般规定。
2.1 运行干式变压器保养每年一次，现场进行；维修分为两种（一）重点修：在巡视或保养时发现缺陷，危及设备供电安全，应马上组织抢修或整治，（二）一般修：不危及供电安全的非重点设备，在发现缺陷后，列入月检修计划；大修十五年一次。
2.2 电检车间负责干式变压器的维修及大修，保养由设备管理部门负责。
2.3 干式变压器检修周期、项目及要求，参见《铁路电力管理规则》。安全措施必须符合《铁路电力安全工作规程》规定，确保人身、设备安全。
2.4 干式变压器检修应进行修前调查、修中检查和修后验收。了解干式变压器的运行状态，掌握存在的缺陷，确定检修项目。通过修中检查，及时发现并纠正检修中存在的问题。修后验收由技术负责人组织修检人员和设备负责人参加，并做好验收记录。运行干式变压器检修后，应须进行送电检查，一切正常方可结束工作。
2.5 干式变压器检修应做好记录。修前调查、检修记录、验交记录应编入干式变压器技术档案。并做到记名检修、备查。
3 干式变压器介绍
3.1干式变压器的优点：
干式变压器符合GB 6450—86《干式电力变压器》，GB 10228—1997《干式电力变压器技术参数和要求》和GB 1094.1-1996《电力变压器 第一部分 总则》的规定，具有如下优点；
3.1.1浇注线圈的整体强度好，耐受短路的能力最强；
3.1.2耐受冲击过电压性能好，基准冲击水平（BIL）值高；
3.1.3防潮及耐腐蚀性能特别好，尤其适合极端恶劣的环境条件下工作；
3.1.4可以立即从备用状态下投入运行而无需预热去潮；
3.1.5损耗低，节能，过负荷能力强；
3.1.6可靠性高、运行寿命长；
3.1.7阻燃、无污染、体积小、重量轻、自动温控等。
3.2变压器出厂检测项目
3.2.1绝缘电阻测试
3.2.2变压器直流电阻试验
3.2.3变压器变比试验及矢量校正
3.2.4变压器工频耐压试验
3.2.5变压器感应耐压试验
3.2.6变压器空载损耗及空载电流试验
3.2.7变压器负载及短路抗阻抗试验
3.2.8变压器局部放试验
3.3变压器的结构
3.3.1变压器的外形图

1— 变压器线圈 2— 变压器夹件 3— 变压器起吊位置 4— 变压器轨道
5— 变压器铁芯 6— 变压器分接位置 7— 变压器二次出线位置 8— 变压器接地

3.3.2冷却风机
GFDD 系列顶吹式干式变压器用横流式冷却风机，主要用于变压器冷却增容， 在变压器上配上风机散热后， 可增容40~50% 运行， 从而大大提高变压器的承载能力， 并延长了变压器的使用寿命。
风机选用规格
型号
电机参数
风量≥(m3/h)
噪声≥dB

配用变压器
容量
（kVA）
配用台数

（A 、B 型)
电压/频率(V/HZ)
转速(r/min)
功率(w)
FD610-105
220/50
1300
45
700
55
50~500
4
GFDD440-120
220/50
1300
40
750
54
630~800
6
GFDD490-120
220/50
1300
40
850
54
1000~2500
6
3.3.3温控系统
3.3.3.1具有三相线包温度的巡回显示和最高相温度显示切换功能。
3.3.3.2可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭， 保证干式变压器在正常温度下安全的工作， 当三相线圈温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下， 风机会开启。
3.3.3.2.1若变压器采用6 台风机， 风机开启时， 则面板上6 个“ 风机” 工作指示灯变为绿色； 若变压器采用4 台风机， 这4 台风机须接在电源板的3、4、5、6 端， 风机开启时， 面板上“ 风机1、2、3、4”4 个工作指示灯变为绿色，“ 风机5、6” 指示灯不亮。
3.3.3.2.2若某相风机出现断相故障时，则该相风机工作指示灯变为红色、箱内发出蜂鸣报警信号。
3.3.3.3具有超温报警功能。当三相线包温度中的最高一相温度超温时， 温控箱内发出蜂鸣报警、面板上“ 超温” 灯亮， 并通过电源板“ 超温” 输出端（10 、12 端） 输出一个开关信号给远距离的控制柜控制声、光报警。
3.3.3.4具有自动跳闸功能。当三相线包温度中的最高一相温度达到跳闸温度时， 温控箱内发出蜂鸣报警， 面板上“ 跳闸” 灯亮， 并通过电源板“ 跳闸” 输出端（13 、14 端） 输出开关信号， 切断电源， 保护干式变压器。
3.3.3.5传感器故障时， 面板“ 故障” 指示灯会亮,箱内有蜂鸣报警,“ 故障” 输出端（10 、11 端） 输出一个开关信号。
3.3.3.6可在面板上通过按键直接设定开启风机温度、关闭风机温度、超温报警温度、超温跳闸温度、定时开风机时间及本机通信编号， 并且在停电后设置数据不丢失。
3.3.3.7具有手动控制风机功能， 可手动强制开风机。此功能也可作为测试风机功能用。
3.3.3.8风机控制型温控箱具有定时开启风机的功能， 用户可在面板上进行0~255 个小时任意设置（ 当设置为0 时， 表示取消此项功能）， 定时时间到达后， 风机自动运行１分钟后停止。出厂时设置在24 小时。
3.3.3.9本温控箱具有“ 黑匣子”功能， 将断电时刻三相温度记录在内存中， 以备查询。为了避免再次通电后断电而改变记忆数据， 规定断电前温度低于80℃ 时， 不刷新原来记录的温度。
3.3.4防护外壳
IP00 为变压器不带外壳﹐IP20 为变压器带外壳﹐ 此外壳可防止大于12mm的固体异物进入。IP23 的外壳除具有IP20 外壳功能外﹐ 还可以防止与垂直方向成60 度角的水滴流入。按IEC 技术标准规定﹐ 当带IP20 外壳时变压器容量应降低2% 使用﹐ 带IP23 外壳时变压器容量应降低7% 使用。
4. 干式变压器安装：干式变压器安装同普通变压器安装；
5. 干式变压器投前试验
5.1绝缘电阻的测试， 一般情况下， 绝缘电阻可满足如下值：
高压—— 低压及地≥300MΩ
低压—— 地≥100MΩ
如变压器遭受异常潮湿发生凝露现象， 则不论其绝缘电阻如何， 在其进行耐压试验或投入运行前， 必须进行干燥处理。
5.2绕组直流电阻的测试。
变压器直流电阻应符合国家标准要求，线电阻≤2％，相电阻≤4％ 。
5.3外施工频耐压试验： 试验电压为出厂试验电压的85%， 历时1 分钟。
5.4外施工频耐压试验前， 应将温控探头取出。试验结束后重新安装到位。
6. 干式变压器检修
环氧树脂浇注干式变压器的高低压绕组、铁心均有完善的保护， 绕组导体密封， 在使用期限中具有维护量小、安全可靠的特点。但为保证变压器长期良好运行，仍需对变压器本体及附件进行定期保养和维护。
6.1干式变压器保养。
6.1.1附件
6.1.1.1 温控箱
温控箱为精密电子产品， 温度、灰尘、湿度均易引起温控设备故障， 在可能的情况下应经常监视温控仪工作情况， 如发现无显示、显示缺字、闪烁、字符错乱， 用户首先应关闭温控仪， 然后重新开机， 一般情况下故障可消除， 如故障仍然存在， 请立即通知厂家。
6.1.1.2风机
风机是保证变压器应急增加负载时安全运行的重要设备。如用户操作不当， 使风机长期运转， 会缩短风机使用寿命。
6.1.1.2.1无论变压器处于运行或检修状态， 只要温控仪设备在运行中，均可通过温控仪上的“ 手动” 键， 人工控制风机的启动和停止。应检查所有配备的风机（ 四台或六台） 是否同时开启或停止。如有部分风机不运转， 首先检查风机电源连线是否断路， 如连接线正常， 需上报技术科，并由技术科通知材料科及厂家。
6.1.1.2.2风机运转状态下， 应无异响、异常震动、异味。如有异常响声， 请首先排除风机出风口有无异物落下和风机是否紧固。排除异物和松动后，仍存在上述情况， 上报技术科，并由技术科通知材料科及厂家。
6.1.2变压器本体
6.1.2.1线圈
6.1.2.1.1浇注式干式变压器绕组为环氧树脂完整包封， 用户应定期检查线圈内外表面有无裂痕、大面积变色或剥落。如有上述情况， 请立即上报技术科，并由技术科通知材料科及厂家。
6.1.2.1.2变压器长期运行后， 线圈表面容易积累灰尘， 正常情况下这些灰尘不会影响变压器的正常运行。但过于严重的污秽度将降低变压器抗过电压能力， 因此设备管理单位须定期清理灰尘。
6.1.2.1.3检查变压器线圈内部有无异物。
6.1.2.1.4检查变压器线圈支撑（ 上下垫块） 是否有位移、松动现象。
6.1.2.2铁心
6.1.2.2.1应检查变压器铁心表面涂层是否损坏。
6.1.2.2.2检查变压器铁心是否接地良好， 是否一点接地。
6.1.2.2.3检查铁心夹件紧固程度， 检查铁心拉板螺栓， 夹件螺栓、穿心螺杆是否松动。
6.1.3电气联接
电气联接处应保证一定的接触压力方可保证导电良好，用户应定期检查： 低压引出线与联接母排， 高压端子与高压电缆接线鼻的联接。
6.2干式变压器维护。
6.2.1温控仪
6.2.1.1温控仪如有不显示现象， 请首先检查保险丝是否熔断， 若熔断用同规格保险丝更换。
6.2.1.2擦拭温控仪灰尘， 重新紧固温控仪控制回路的连接螺栓。
6.2.2风机
紧固风机电源联接螺丝， 紧固风机固定螺栓。用清洁的压缩空气或氧气吹扫风机各部分。
6.2.3变压器本体
6.2.3.1线圈
用清洁的压缩空气或氧气吹扫线圈表面、线圈内部、线圈与铁心之间的灰尘和异物（ 注意： 不可用潮湿的物体擦拭变压器本体， 以免降低绝缘水平） 。用扳手锁紧线圈垫块上的顶紧螺栓。
6.2.3.2铁心
用清洁压缩空气或氧气吹扫铁心、夹件表面和各缝隙。铁心和夹件表面涂层如有破损， 采用同色油漆（ 丙烯酸油漆） 修补。对夹件螺栓， 拉板螺栓、车架连接螺栓进行复紧。
6.2.3.3电气联接
对于电气联接处的紧固螺栓， 推荐使用扭矩扳手进行复紧， 扭矩的参考值见下表：
螺栓尺寸
M8
M10
M12
M16
扭矩（N·m）
10
25
30
80
扭矩（kg·m）
1
2.5
3
8
检查带有接地标志的接地螺栓是否良好接地。
6.2.4干式变压器整体试验合格。
6.2.5检修、试验资料存档。
