南京瀚宇彩欣科技有限責任公司 cover lens 廠
作业要点票
登陆号码
M
C
G
A
0
0
0
0
3
版次
6.0
页次
4/4
品种名
全机种
文件名称
CCD自动对位网印机操作流程

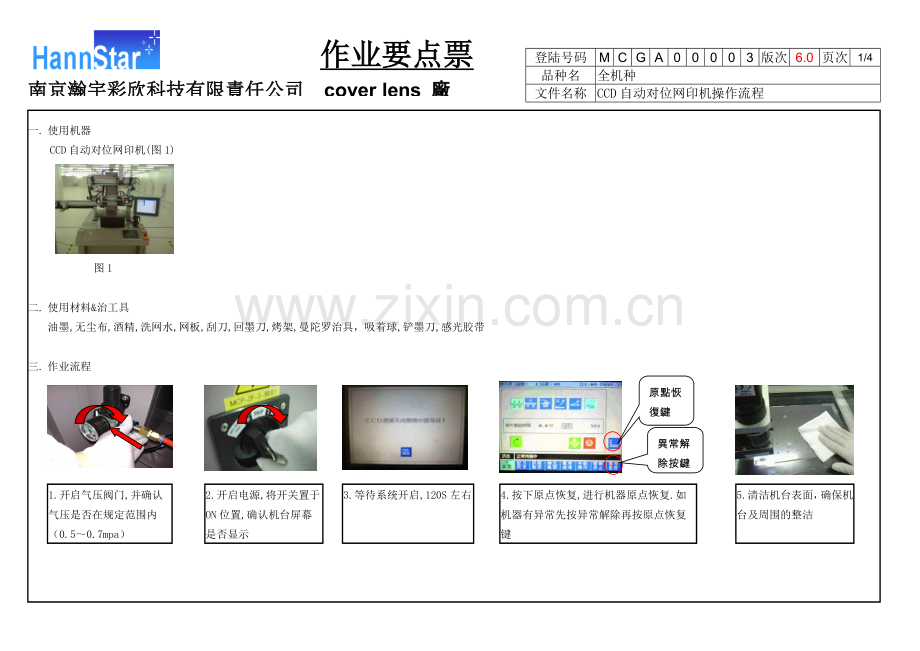

一. 使用机器
CCD自动对位网印机(图1)

图1

二. 使用材料&治工具
油墨,无尘布,酒精,洗网水,网板,刮刀,回墨刀,烤架,曼陀罗治具，吸着球,铲墨刀,感光胶带

異常解除按鍵
原點恢復鍵
三. 作业流程
1.开启气压阀门,并确认气压是否在规定范围内（0.5～0.7mpa）
2.开启电源,将开关置于ON位置,确认机台屏幕是否显示
5.清洁机台表面，确保机台及周围的整洁
4.按下原点恢复,进行机器原点恢复.如机器有异常先按异常解除再按原点恢复键
3.等待系统开启,120S左右

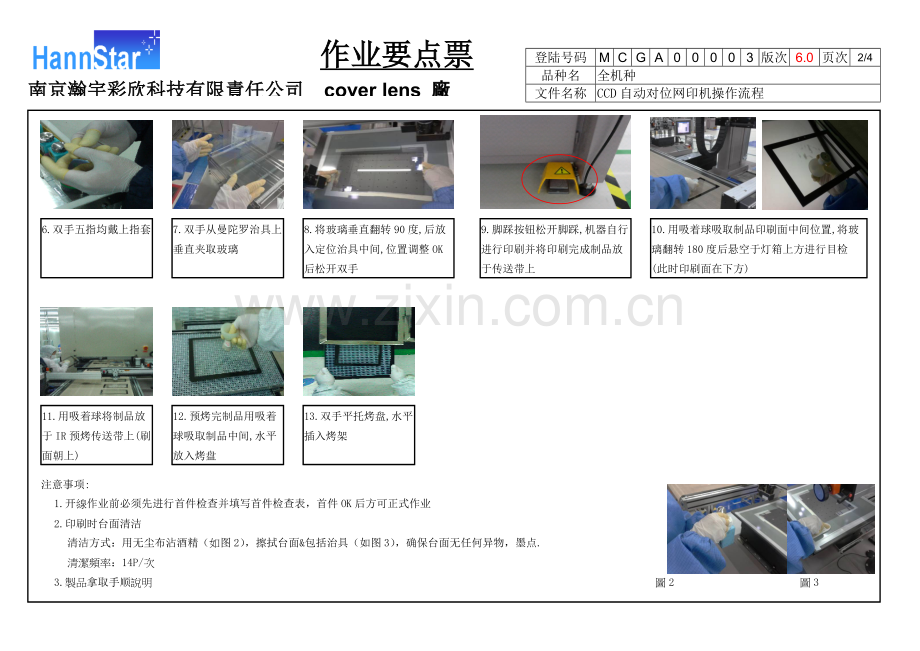

7.双手从曼陀罗治具上垂直夹取玻璃
6.双手五指均戴上指套
9.脚踩按钮松开脚踩,机器自行进行印刷并将印刷完成制品放于传送带上
8.将玻璃垂直翻转90度,后放入定位治具中间,位置调整OK后松开双手
12.预烤完制品用吸着球吸取制品中间,水平放入烤盘
13.双手平托烤盘,水平插入烤架
11.用吸着球将制品放于IR预烤传送带上(刷面朝上)
10.用吸着球吸取制品印刷面中间位置,将玻璃翻转180度后悬空于灯箱上方进行目检 (此时印刷面在下方)

注意事项:
1.开線作业前必须先进行首件检查并填写首件检查表，首件OK后方可正式作业
2.印刷时台面清洁
清洁方式：用无尘布沾酒精（如图2），擦拭台面&包括治具（如图3），确保台面无任何异物，墨点.
清潔頻率：14P/次
3.製品拿取手顺說明 圖2 圖3

3.1拿取玻璃时要注重不可碰触印刷区域
3.2印刷完成制品放于传送带上后，不可从传送带上抽取制品,需用吸着球拿取
3.3因第一道印刷后制品均放置于烤盘中,故第一道印刷製品拿取制品手顺如下:
双手从千层架内平托取出烤盘，用吸着球吸取玻璃中间（图4），放于治具中
（注意：玻璃左边贴于治具后，平放下玻璃，玻璃不可在台面上摩擦，整个过程中手不可触碰玻璃）如图5.

图4 图5
4.新开始作业或者清洗过网板后,必须先使用不良品印刷確認,确认无不良3PCS以后,再使用良品正式作业,良品&不良品需分開放置.
5.清洗后待印刷玻璃在4小时内未印刷必须重新清洗.
6.每班印刷前先将印刷计数归零.
7.刮胶更換頻率:500P/次
8.网版更换频率:按网印工件图中注明次数进行更换并填写网版使用管控表.
9.印刷站所有作业员&目检人员作业时需戴指套，并且手套及指套上有油墨&脏污或者有破损时必须及时更换新手套及指套.
10.设备异常时反映路径：技术员→领班/主任→设备与技术单位（设备异常发生开始为基准，上报时间不得超过15分钟，处理超过1小时知会课
长&经副理）,放大镜调节螺丝&机台参数严禁作业人员触碰&改动.
11.印刷前需确认烤盘&烤架以及烤盘内的鐡氟龙垫和硅胶垫已经清洁OK,清洁方式参考文件：MCNA00007
12.注意网版上油墨的剩余量，太少时要进行添加，每100g油墨可印刷10寸制品的数量参考如下：
印刷导数
印刷片数
印刷导数
印刷片数
黑一
100
LOGO
250
IR+料号
200
黑二
100

13.第一道印刷判定规则：
当固定边边缘透光≦0.1mm，允收
当 0.11mm≦固定边边缘透光≦0.2mm，统一收集，于第二道黑框印刷，调整网版，补印边缘透光
当固定边边缘透光＞0.2mm为NG.
14.补网版
印刷过程中，网版出现小洞时，需用感光胶带修补网版（图6）.

图6
15.印刷作业桌清洁
清洁方式：用无尘布沾酒精擦拭台面,确保台面无任何异物，墨点.
6.0
清洁频率：1次/节
16.印刷铲墨刀使用方法
当印刷区域油墨过少时,需用铲墨刀将网板四周油墨铲至中间印刷区域,后用无尘布沾洗网水清洗铲墨刀
注意:铲墨时铲墨刀需水平贴齐网板,防止铲墨刀刮破网板

铲墨刀 铲墨示意圖 清洁铲墨刀
