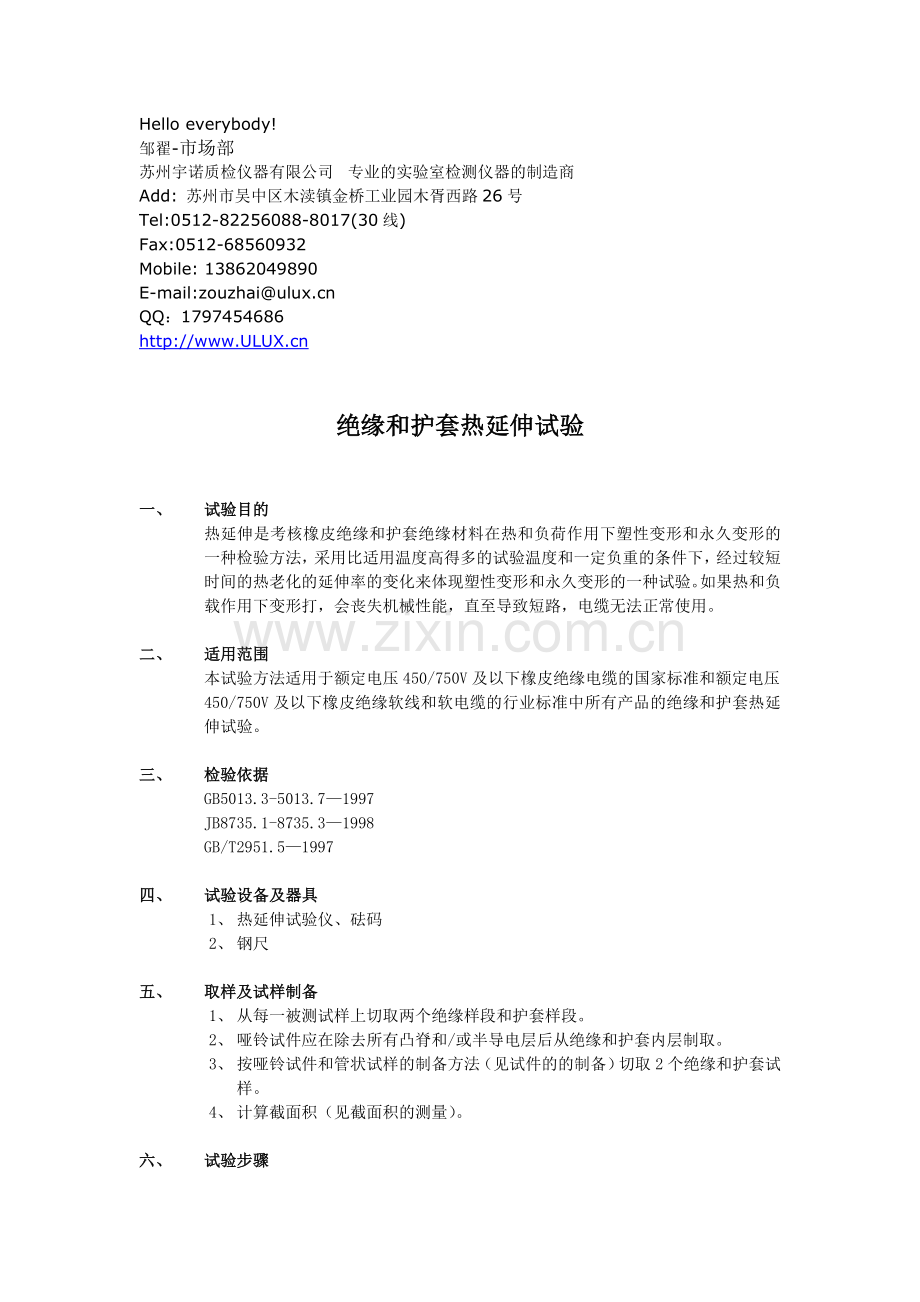

绝缘和护套热延伸试验.doc

Hello everybody!
邹翟-市场部
苏州宇诺质检仪器有限公司  专业的实验室检测仪器的制造商
Add: 苏州市吴中区木渎镇金桥工业园木胥西路26号
Tel:[phone]-8017(30线)
Fax:[phone]
Mobile: [phone]
E-mail:zouzhai@
QQ：1797454686
http://www.ULUX.cn

绝缘和护套热延伸试验

一、 试验目的
热延伸是考核橡皮绝缘和护套绝缘材料在热和负荷作用下塑性变形和永久变形的一种检验方法，采用比适用温度高得多的试验温度和一定负重的条件下，经过较短时间的热老化的延伸率的变化来体现塑性变形和永久变形的一种试验。如果热和负载作用下变形打，会丧失机械性能，直至导致短路，电缆无法正常使用。

二、 适用范围
本试验方法适用于额定电压450/750V及以下橡皮绝缘电缆的国家标准和额定电压450/750V及以下橡皮绝缘软线和软电缆的行业标准中所有产品的绝缘和护套热延伸试验。

三、 检验依据
GB5013.3-5013.7—1997
JB8735.1-8735.3—1998
GB/T2951.5—1997

四、 试验设备及器具
1、 热延伸试验仪、砝码
2、 钢尺

五、 取样及试样制备
1、 从每一被测试样上切取两个绝缘样段和护套样段。
2、 哑铃试件应在除去所有凸脊和/或半导电层后从绝缘和护套内层制取。
3、 按哑铃试件和管状试样的制备方法（见试件的的制备）切取2个绝缘和护套试样。
4、 计算截面积（见截面积的测量）。

六、 试验步骤

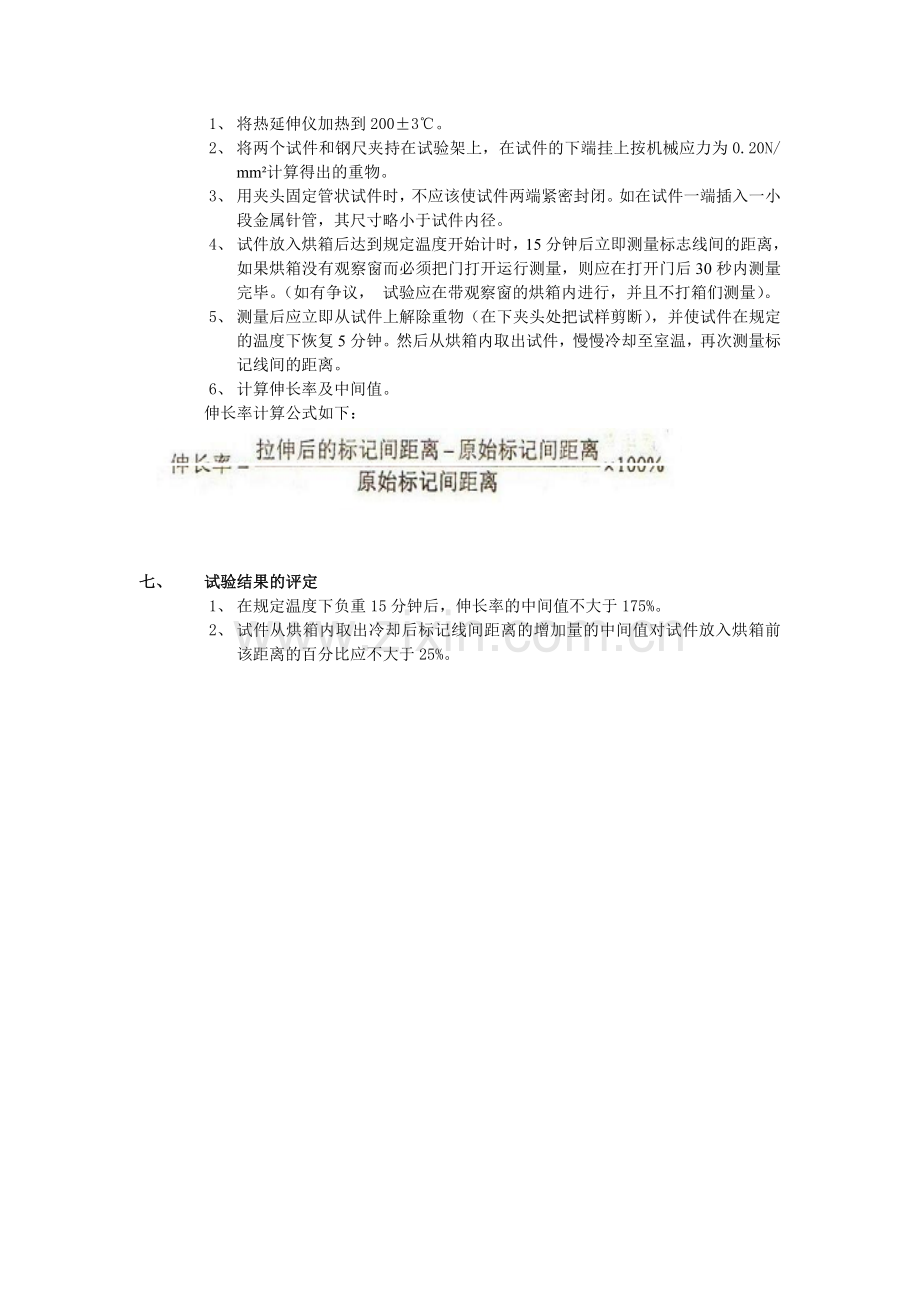

1、 将热延伸仪加热到200±3℃。
2、 将两个试件和钢尺夹持在试验架上，在试件的下端挂上按机械应力为0.20N/ mm²计算得出的重物。
3、 用夹头固定管状试件时，不应该使试件两端紧密封闭。如在试件一端插入一小段金属针管，其尺寸略小于试件内径。
4、 试件放入烘箱后达到规定温度开始计时，15分钟后立即测量标志线间的距离，如果烘箱没有观察窗而必须把门打开运行测量，则应在打开门后30秒内测量完毕。（如有争议， 试验应在带观察窗的烘箱内进行，并且不打箱们测量）。
5、 测量后应立即从试件上解除重物（在下夹头处把试样剪断），并使试件在规定的温度下恢复5分钟。然后从烘箱内取出试件，慢慢冷却至室温，再次测量标记线间的距离。
6、 计算伸长率及中间值。
伸长率计算公式如下：

七、 试验结果的评定
1、 在规定温度下负重15分钟后，伸长率的中间值不大于175%。
2、 试件从烘箱内取出冷却后标记线间距离的增加量的中间值对试件放入烘箱前该距离的百分比应不大于25%。
