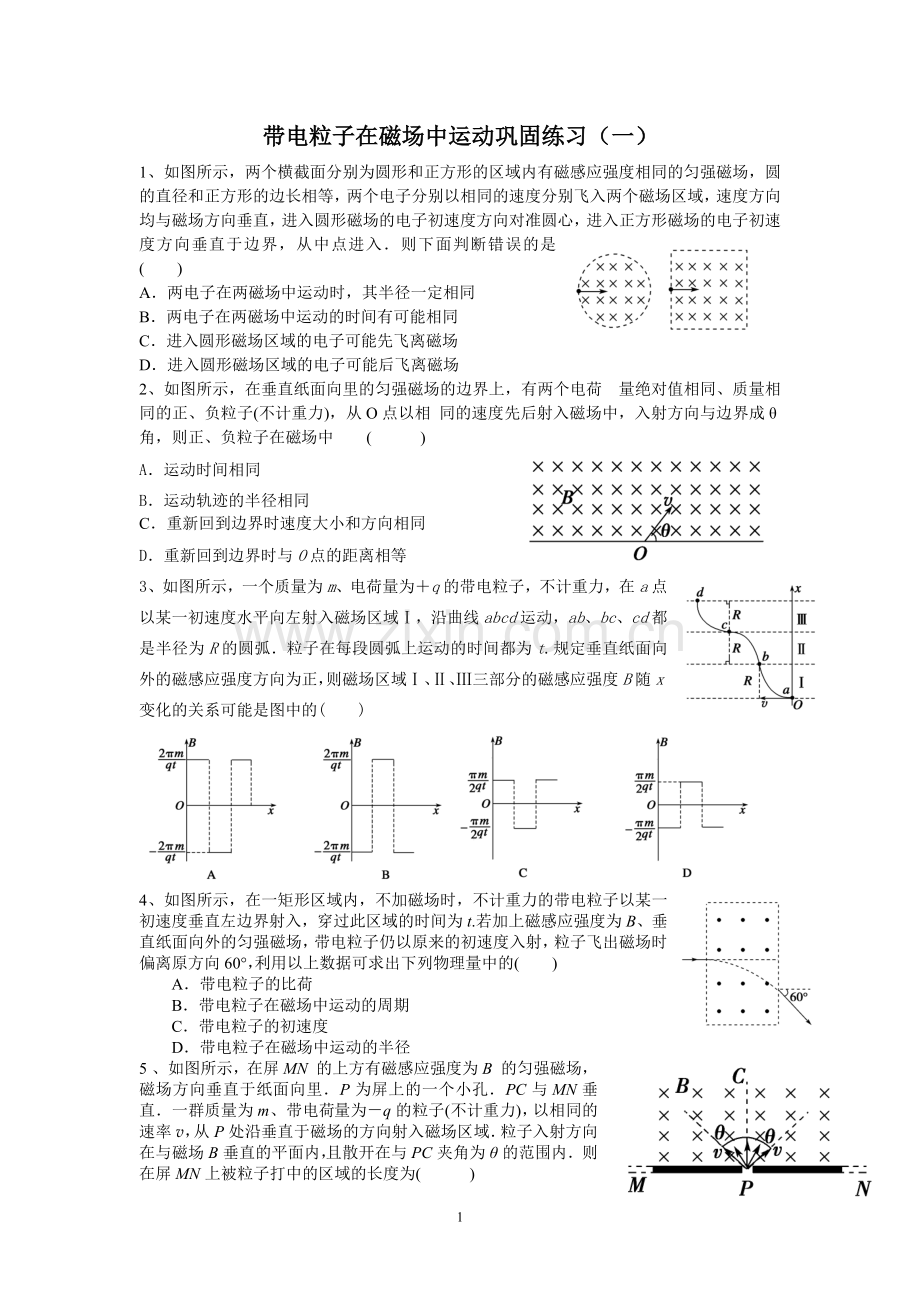

带电粒子在磁场中运动巩固练习（一）
1、如图所示，两个横截面分别为圆形和正方形的区域内有磁感应强度相同的匀强磁场，圆的直径和正方形的边长相等，两个电子分别以相同的速度分别飞入两个磁场区域，速度方向均与磁场方向垂直，进入圆形磁场的电子初速度方向对准圆心，进入正方形磁场的电子初速度方向垂直于边界，从中点进入．则下面判断错误的是(　　)
A．两电子在两磁场中运动时，其半径一定相同
B．两电子在两磁场中运动的时间有可能相同
C．进入圆形磁场区域的电子可能先飞离磁场
D．进入圆形磁场区域的电子可能后飞离磁场
2、如图所示，在垂直纸面向里的匀强磁场的边界上，有两个电荷 量绝对值相同、质量相同的正、负粒子(不计重力)，从O点以相 同的速度先后射入磁场中，入射方向与边界成θ角，则正、负粒子在磁场中 (　　 )
A．运动时间相同
B．运动轨迹的半径相同
C．重新回到边界时速度大小和方向相同
D．重新回到边界时与O点的距离相等
3、如图所示，一个质量为m、电荷量为＋q的带电粒子，不计重力，在a点以某一初速度水平向左射入磁场区域Ⅰ，沿曲线abcd运动，ab、bc、cd都是半径为R的圆弧．粒子在每段圆弧上运动的时间都为t.规定垂直纸面向外的磁感应强度方向为正，则磁场区域Ⅰ、Ⅱ、Ⅲ三部分的磁感应强度B随x变化的关系可能是图中的(　　)

4、如图所示，在一矩形区域内，不加磁场时，不计重力的带电粒子以某一初速度垂直左边界射入，穿过此区域的时间为t.若加上磁感应强度为B、垂直纸面向外的匀强磁场，带电粒子仍以原来的初速度入射，粒子飞出磁场时偏离原方向60°，利用以上数据可求出下列物理量中的(　　)
A．带电粒子的比荷
B．带电粒子在磁场中运动的周期
C．带电粒子的初速度
D．带电粒子在磁场中运动的半径
5、如图所示，在屏MN的上方有磁感应强度为B的匀强磁场，磁场方向垂直于纸面向里．P为屏上的一个小孔．PC与MN垂直．一群质量为m、带电荷量为－q的粒子(不计重力)，以相同的速率v，从P处沿垂直于磁场的方向射入磁场区域．粒子入射方向在与磁场B垂直的平面内，且散开在与PC夹角为θ的范围内．则在屏MN上被粒子打中的区域的长度为(　 　)

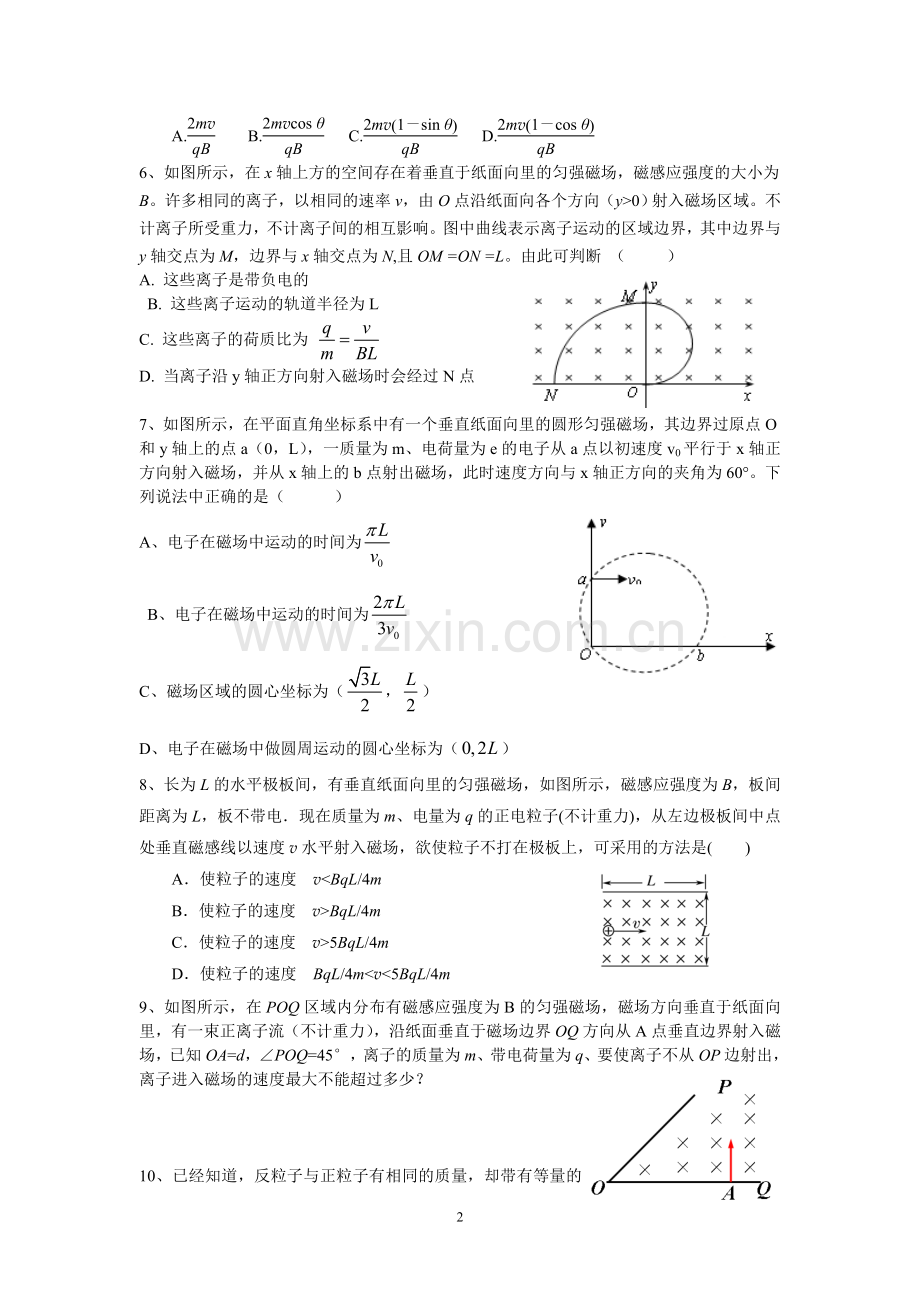

A. B. C. D.
6、如图所示，在x轴上方的空间存在着垂直于纸面向里的匀强磁场，磁感应强度的大小为B。许多相同的离子，以相同的速率v，由O点沿纸面向各个方向（y>0）射入磁场区域。不计离子所受重力，不计离子间的相互影响。图中曲线表示离子运动的区域边界，其中边界与y轴交点为M，边界与x轴交点为N,且OM =ON =L。由此可判断 （ ）
A. 这些离子是带负电的
B. 这些离子运动的轨道半径为L
C. 这些离子的荷质比为
D. 当离子沿y轴正方向射入磁场时会经过N点

7、如图所示，在平面直角坐标系中有一个垂直纸面向里的圆形匀强磁场，其边界过原点O和y轴上的点a（0，L），一质量为m、电荷量为e的电子从a点以初速度v0平行于x轴正方向射入磁场，并从x轴上的b点射出磁场，此时速度方向与x轴正方向的夹角为60°。下列说法中正确的是（ ）
A、电子在磁场中运动的时间为
B、电子在磁场中运动的时间为
C、磁场区域的圆心坐标为（，）
D、电子在磁场中做圆周运动的圆心坐标为（）
8、长为L的水平极板间，有垂直纸面向里的匀强磁场，如图所示，磁感应强度为B，板间距离为L，板不带电．现在质量为m、电量为q的正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用的方法是(　　)
A．使粒子的速度　v<BqL/4m
B．使粒子的速度　v>BqL/4m
C．使粒子的速度　v>5BqL/4m
D．使粒子的速度　BqL/4m<v<5BqL/4m
9、如图所示，在POQ区域内分布有磁感应强度为B的匀强磁场，磁场方向垂直于纸面向里，有一束正离子流（不计重力），沿纸面垂直于磁场边界OQ方向从A点垂直边界射入磁场，已知OA=d，∠POQ=45°，离子的质量为m、带电荷量为q、要使离子不从OP边射出，离子进入磁场的速度最大不能超过多少？

10、已经知道，反粒子与正粒子有相同的质量，却带有等量的异号电荷.物理学家推测，既然有反粒子存在，就可能有由反粒子组成的反物质存在.1998年6月，我国科学家研制的阿尔法磁谱仪由“发现号”航天飞机搭载升空，寻找宇宙中反物质存在的证据.磁谱仪的核心部分如图所示，PQ、MN是两个平行板，它们之间存在匀强磁场区，磁场方向与两板平行.宇宙射线中的各种粒子从板PQ中央的小孔O垂直PQ进入匀强磁场区，在磁场中发生偏转，并打在附有感光底片的板MN上，留下痕迹.假设宇宙射线中存在氢核、反氢核、氦核、反氦核四种粒子，它们以相同速度v从小孔O垂直PQ板进入磁谱仪的磁场区，并打在感光底片上的a、b、c、d四点，已知氢核质量为m，电荷量为e，PQ与MN间的距离为L，磁场的磁感应强度为B.
（1）指出a、b、c、d四点分别是由哪种粒子留下的痕迹?（不要求写出判断过程）
（2）求出氢核在磁场中运动的轨道半径；
（3）反氢核在MN上留下的痕迹与氢核在MN上留下的痕迹之间的距离是多少?

11、如图所示，一匀强磁场磁感应强度为B，方向垂直纸面向里，其边界是半径为R的圆，AB为圆的一直径．在A点有一粒子源向圆平面内的各个方向发射质量m、电荷量－q的粒子，粒子重力不计。
（1）有一带电粒子以的速度垂直磁场进入圆形区域，恰从B点射出。求此粒子在磁场中运动的时间。
（2）若磁场的边界是绝缘弹性边界（粒子与边界碰撞后将以原速率反弹），某粒子沿半径方向射入磁场，经过2次碰撞后回到A点，则该粒子的速度为多大？

12、如图，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝ａ、ｂ、ｃ和ｄ，外筒的外半径为ｒ０，在圆筒之外的足够大区域中有平行于轴线方向的均匀磁场，磁感强度的大小为Ｂ。在两极间加上电压，使两圆筒之间的区域内有沿向外的电场。一质量为ｍ、带电量为＋ｑ的粒子，从紧靠内筒且正对狭缝ａ的Ｓ点出发，初速为零。如果该粒子经过一段时间的运动之后恰好又回到出发点Ｓ，则两电极之间的电压Ｕ应是多少？（不计重力，整个装置在真空中）

13、如图所示，半径R＝10 cm的圆形区域边界跟y轴相切于坐标系原点O.磁感应强度B＝0.332 T，方向垂直于纸面向里，在O处有一放射源S，可沿纸面向各个方向射出速率均为v＝3.2×106 m/s的α粒子．已知α粒子的质量m＝6.64×10－27 kg，电荷量q＝3.2×10－19 C.
(1)画出α粒子通过磁场区域做圆周运动的圆心的轨迹。
(2)求出α粒子通过磁场区域的最大偏转角θ。

带电粒子在磁场中运动巩固练习（二）
1、如图所示，ABC为与匀强磁场垂直的边长为a的等边三角形，比荷为e/m的电子以速度v0从A点沿AB边入射，欲使电子经过BC边，磁感应强度B的取值为 (　 　)

2、在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里．许多质量为m、带电荷量为＋q的粒子，以相同的速率v沿位于纸面内的各个方向由小孔O射入磁场区域．不计重力，不计粒子间的相互影响．图9中阴影部分表示带电粒子可能经过的区域，R＝.其中正确的是 (　　)

3、如图所示是某离子速度选择器的原理示意图，在一半径为R=10cm的圆柱桶内有B=1×10－4T的匀强磁场，方向平行于轴线，在圆柱桶内某一直径两端开有P、Q两个小孔，其中P孔作为入射孔，离子束以不同角度入射，最后有不同速度的离子束从Q孔射出，现有一离子源发射荷质比为2×1011C/kg的阳离子，且粒子束中速度分布连续，当角=45°时，出射离子速度的大小是（ ）
A．m/s B．2m/s
C．2m/s D．4m/s
4、随着人们对物质结构的深入探索，作为“炮弹”的高能离子的储存成为关键技术，储存环便是其中一个重要装置．如图为储存环装置示意图．现将质子(H)和α粒子(He)等带电粒子储存在储存环空腔中，储存环置于一个与圆环平面垂直的匀强磁场(偏转磁场)中，磁感应强度为B.如果质子和α粒子在空腔中做圆周运动的轨迹相同(如图中虚线所示)，偏转磁场也相同．比较质子和α粒子在圆环状空腔中运动的动能EH和Eα，运动的周期TH和Tα的大小，有(　　)
A．EH＝Eα，TH≠Tα　　　B．EH＝Eα，TH＝Tα
C．EH≠Eα，TH＝Tα D．EH≠Eα，TH＝Tα

5、如图所示，在一匀强磁场中有三个带电粒子，图中1和2为质子的径迹，3为α粒子的径迹．它们在同一平面内沿逆时针方向做匀速圆周运动，三者轨迹半径r1>r2>r3并相切于P点，设T、v、a、t分别表示它们做圆周运动的周期、线速度、向心加速度以及各自从经过P点算起到第一次通过图中虚线MN所经历的时间，则(　　)
A．T1＝T2<T3 B．v1＝v2>v3
C．a1>a2>a3 D．t1<t2<t3
6、一束质子以不同的速率沿如图所示方向飞入横截面是一个正方形的、方向垂直纸面向里的匀强磁场中，则下列说法中正确的是 (　　)
A．在磁场中运动时间越长的质子，其轨迹线一定越长
B．在磁场中运动时间相同的质子，其轨迹线一定重合
C．在磁场中运动时间越长的质子，其轨迹所对圆心角一定越大
D．速率不同的质子，在磁场中运动时间一定不同
7、一电子以垂直于匀强磁场的速度vA，从A处进入长为d宽为h的磁场区域如图所示，发生偏移而从B处离开磁场，若电荷量为e，磁感应强度为B，圆弧AB的长为L，则（ ）
A．电子在磁场中运动的时间为t＝
B．电子在磁场中运动的时间为t＝
C．洛伦兹力对电子做功是BevA·h
D．电子在A、B两处的速度相同
8、在匀强磁场中，一个带电粒子做匀速圆周运动，如果又顺利地垂直进入另一磁感应强度为原来2倍的匀强磁场，则 (　　)
A．粒子的速率加倍，周期减半 B．粒子的速率不变，轨道半径减半
C．粒子的速率减半，轨道半径为原来的 D．粒子的速率不变，周期减半
9、带电粒子进入云室会使云室中的气体电离，从而显示其运动轨迹．图是在有匀强磁场云室中观察到的粒子的轨迹，a和b是轨迹上的两点，匀强磁场B垂直纸面向里．该粒子在运动时，其质量和电量不变，而动能逐渐减少，下列说法正确的是( )
A．粒子先经过a点，再经过b点 B．粒子先经过b点，再经过a点
C．粒子带负电 D．粒子带正电
10、如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场。一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x轴正方向成120°角，若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是( )
A． 正电荷 B． 正电荷
C． 负电荷 D． 负电荷
+
v
11、如图所示，一带负电的质点在固定的正的点电荷作用下绕该正电荷做匀速圆周运动，周期为T0，轨道平面位于纸面内，质点的速度方向如图中箭头所示。现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则（ ）
A．若磁场方向指向纸里，质点运动的周期将大于T0
B．若磁场方向指向纸里，质点运动的周期将小于T0
C．若磁场方向指向纸外，质点运动的周期将大于T0
D．若磁场方向指向纸外，质点运动的周期将小于T0
12、如图所示，在圆形区域里有匀强磁场，方向如图所示。有一束速率各不相同的质子自A点沿半径方向射入磁场，这些质子在磁场中（ ）
A．运动时间越长的，其轨迹所对应的圆心角越大
B．运动时间越长的，其轨迹越长
C．运动时间越短的，射出磁场的速率越小
D．运动时间越短的，射出的磁场时速度方向偏转越小
13、如图所示为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B＝2.0×10－3 T，在x轴上距坐标原点L＝0.50 m的P处为粒子的入射口，在y轴上安放接收器．现将一带正电荷的粒子以v＝3.5×104 m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L＝0.50 m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m，电荷量为q，不计其重力．
(1)求上述粒子的比荷；(2)为了在M处观测到按题设条件运动的上述粒子，第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形。

14、质量为m，电荷量为q的带负电粒子自静止开始，经M、N板间的电场加速后，从A点垂直于磁场边界射入宽度为d的匀强磁场中，该粒子离开磁场时的位置P偏离入射方向的距离为L，如图所示．已知M、N两板间的电压为U，粒子的重力不计．
(1)正确画出粒子由静止开始至离开匀强磁场时的轨迹图
(2)求匀强磁场的磁感应强度B.

15、如图所示，在坐标系xOy中，第一象限内充满着两个匀强磁场a和b，OP为分界线，在区域a中，磁感应强度为2B，方向垂直纸面向里；在区域b中，磁感应强度为B，方向垂直纸面向外，P点坐标为(4l,3l)．一质量为m、电荷量为q的带正电的粒子从P点沿y轴负方向射入区域b，经过一段时间后，粒子恰能经过原点O，不计粒子重力(sin 37°＝0.6，cos 37°＝0.8)．求：
(1)粒子从P点运动到O点的时间最少是多少？
(2)粒子运动的速度可能是多少？

16、在真空中，半径为R的圆形区域内存在垂直纸面向外的匀强磁场，磁感应强度大小为B，在此区域外围空间(范围足够大)有垂直纸面向里的大小也为B的磁场，一个带电粒子从边界上的最高点P点沿半径向外，以速度V0进入外围磁场，已知带电粒子质量m=2×10-10Kg，
带电量q=+5×10-6C，不计带电粒子的重力，磁感应强度B=1T，粒子运动速度V0=5×103m/s，圆形区域半径R=0.2m，求粒子第一次回到P点所需时间。

9
