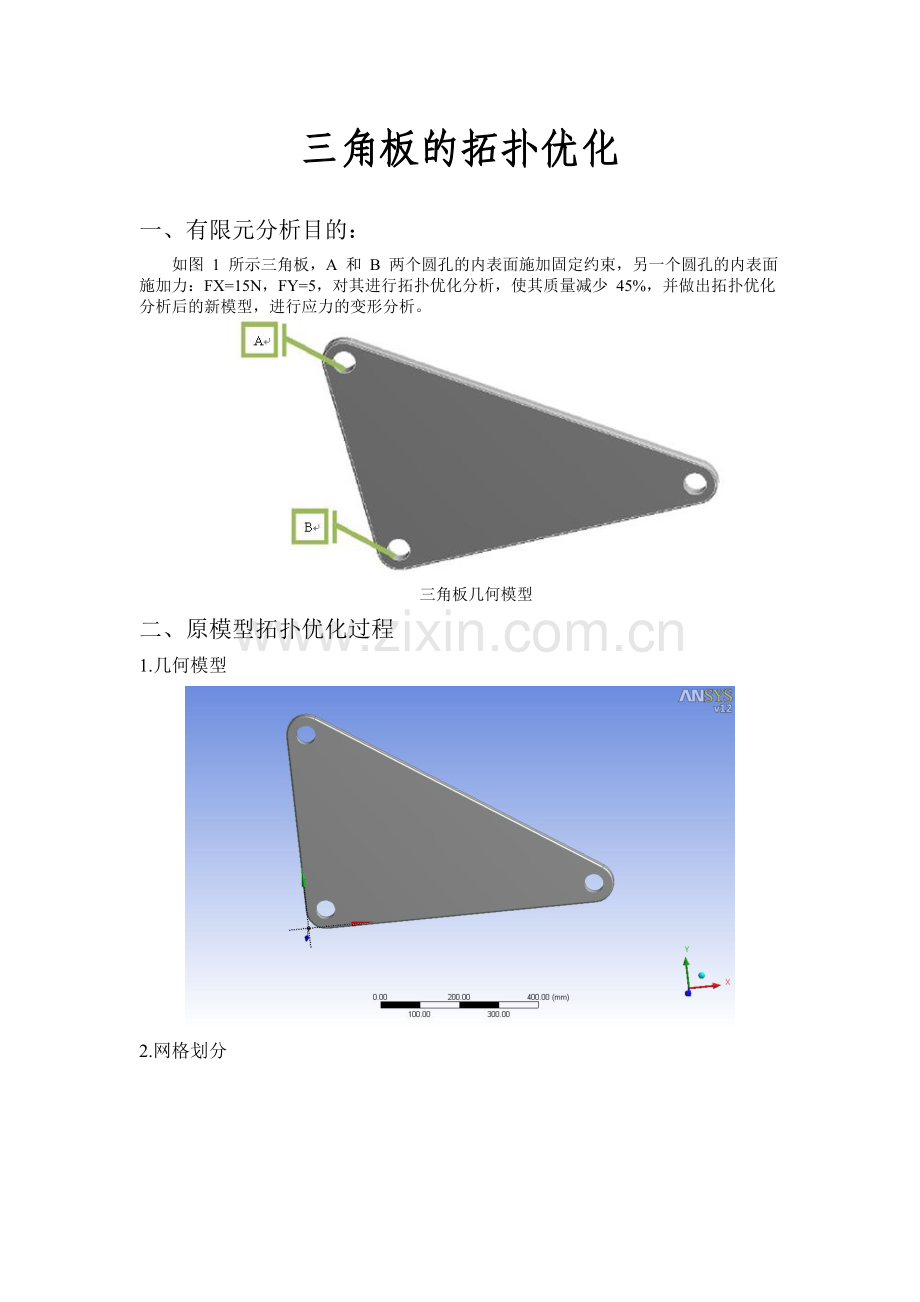

三角板的拓扑优化
一、有限元分析目的：
如图 1 所示三角板，A 和 B 两个圆孔的内表面施加固定约束，另一个圆孔的内表面施加力：FX=15N，FY=5，对其进行拓扑优化分析，使其质量减少 45%，并做出拓扑优化分析后的新模型，进行应力的变形分析。

三角板几何模型
二、原模型拓扑优化过程
1.几何模型

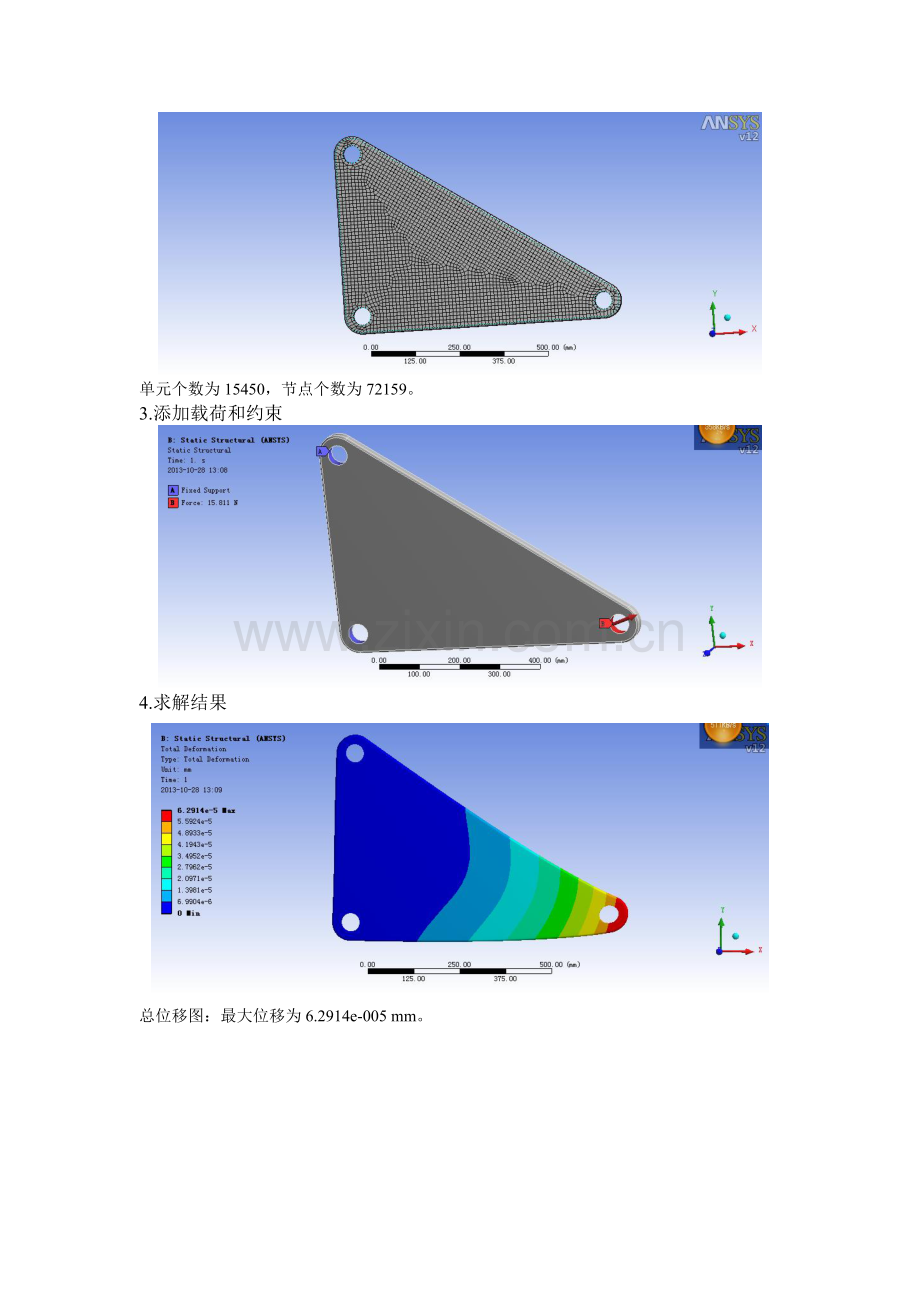

2.网格划分

单元个数为15450，节点个数为72159。
3.添加载荷和约束

4.求解结果

总位移图：最大位移为6.2914e-005 mm。

X方向位移图：2.9495e-005 mm

应力图：最大应力为1.9122e-002 MPa。

5.拓扑优化。

施加载荷和约束和静力分析相同，点击左侧结构树中的 shape finder，选择模型，在target reduction 设置为 45%，求解结果如下图

三、三角板改进之后求解分析
1.几何模型
2.求解结果，查看位移和应力，如图

总位移图：最大位移为6.7017e-005 mm。

X方向位移图：3.1572e-005 mm

应力图：最大应力为1.8347e-002 MPa。

四、两组结果对比

五、结论
通过以上表格和应力云图对比可知，更改设计后的模型质量（mass）比原来减少了42.39%（基本达到题目要求，由于更改几何模型的问题，没有达到题目所要求的 45%），但最大应力和最大位移基本没变，因此减重优化后的模型强度依然满足要求，可以看出优化设计在逆向设计中也可以起到很好的指导作用，通过减重设计节约了材料，降低了成本。
