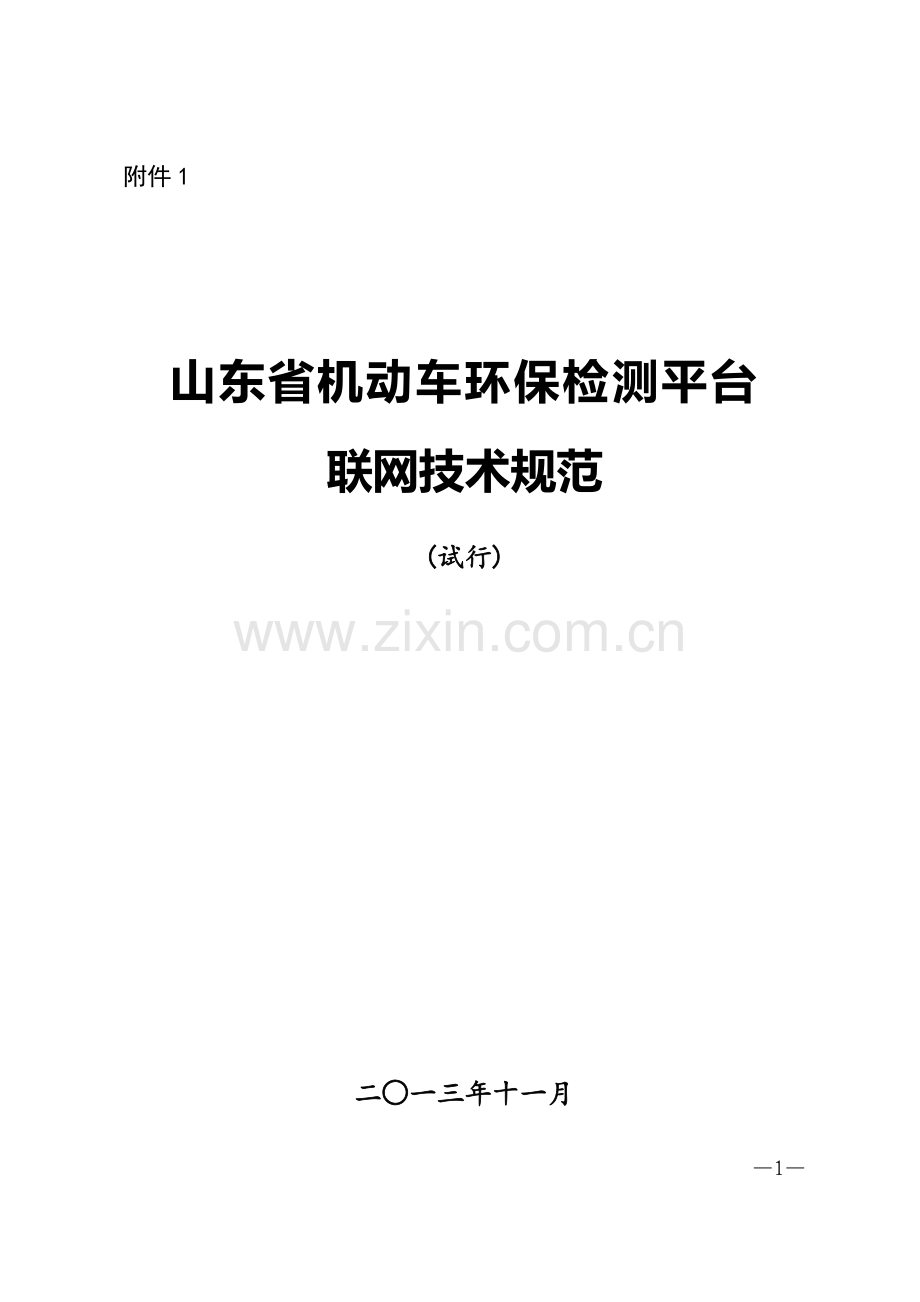

附件1

山东省机动车环保检测平台
联网技术规范
(试行)

二○一三年十一月

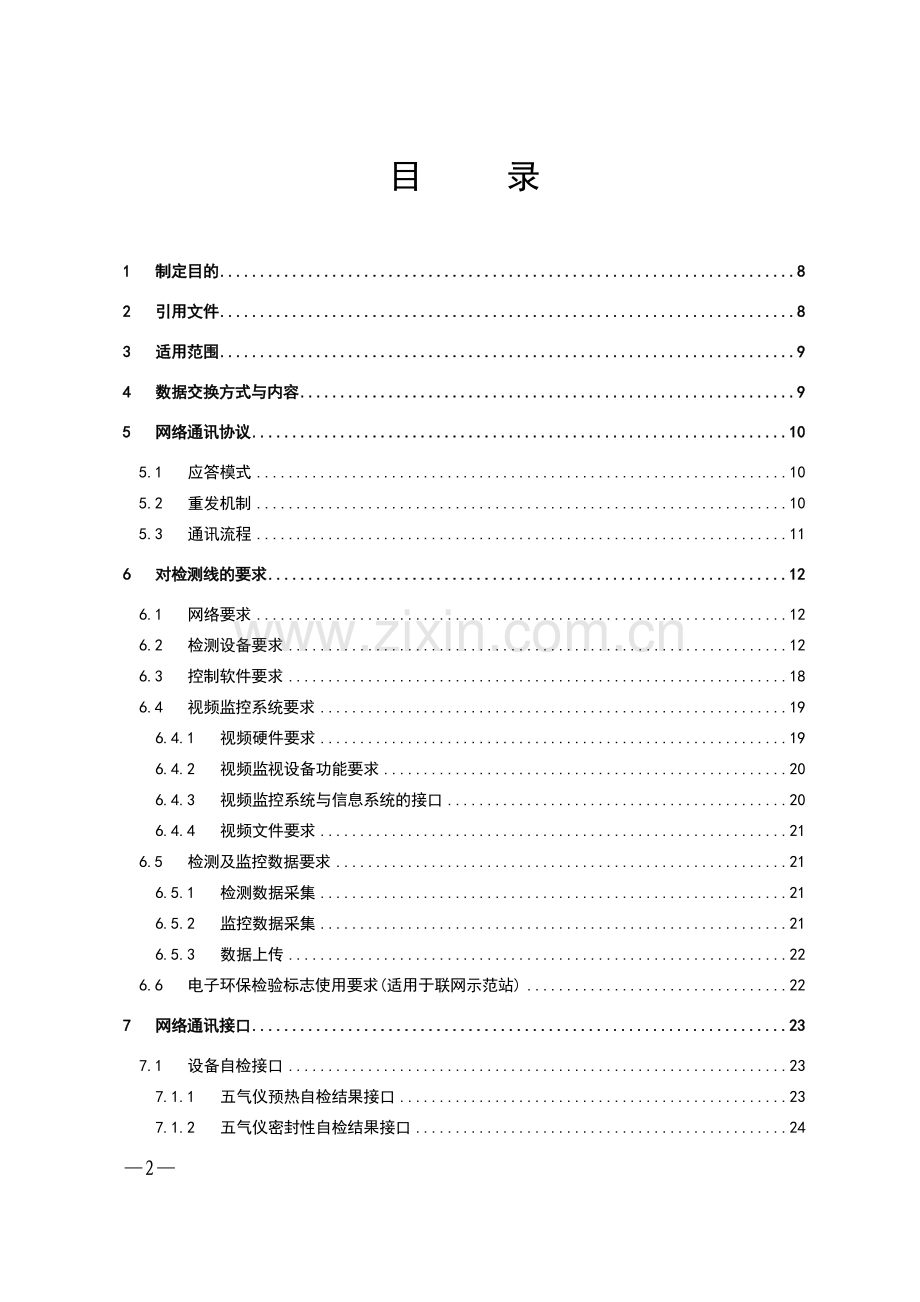

目 录

1 制定目的 8
2 引用文件 8
3 适用范围 9
4 数据交换方式与内容 9
5 网络通讯协议 10
5.1 应答模式 10
5.2 重发机制 10
5.3 通讯流程 11
6 对检测线的要求 12
6.1 网络要求 12
6.2 检测设备要求 12
6.3 控制软件要求 18
6.4 视频监控系统要求 19
6.4.1 视频硬件要求 19
6.4.2 视频监视设备功能要求 20
6.4.3 视频监控系统与信息系统的接口 20
6.4.4 视频文件要求 21
6.5 检测及监控数据要求 21
6.5.1 检测数据采集 21
6.5.2 监控数据采集 21
6.5.3 数据上传 22
6.6 电子环保检验标志使用要求(适用于联网示范站) 22
7 网络通讯接口 23
7.1 设备自检接口 23
7.1.1 五气仪预热自检结果接口 23
7.1.2 五气仪密封性自检结果接口 24
7.1.3 五气仪低流量自检结果接口 25
7.1.4 五气仪调零自检结果接口 26
7.1.5 五气仪背景气自检结果接口 27
7.1.6 五气仪HC残留量自检结果接口 28
7.1.7 流量计设备自检结果接口 29
7.1.8 测功机加载滑行自检结果接口 30
7.1.9 气象站自检结果接口 31
7.1.10 转速计自检结果接口 32
7.1.11 不透光烟度计自检结果接口 33
7.2 设备校准接口 34
7.2.1 测功机寄生功率校准结果接口 34
7.2.2 五气仪校准检查信息接口 36
7.2.3 流量计校准检查信息接口 37
7.2.4 测功机力传感器校准检查信息接口 38
7.3 检测数据接口 39
7.3.1 上传简易瞬态工况法检测数据接口 39
7.3.2 上传双怠速法检测数据接口 42
7.3.3 上传自由加速不透光烟度法检测数据接口 44
7.3.4 上传自由加速滤纸烟度法检测数据接口 45
7.3.5 上传加载减速不透光烟度法检测数据接口 46
7.4 信息类接口 49
7.4.1 车辆信息维护接口 49
7.4.2 环保电子标签是否发放接口 52
7.4.3 车辆检测次数查询接口 52
7.4.4 根据车牌号查询车辆信息接口 53
7.4.5 根据RFID卡号查询车辆信息接口 54
7.4.6 车辆检测结果查询接口 55
7.4.7 损坏标上报接口 56
7.4.8 易损件上报接口 56
7.4.9 环保电子标签发放接口 56
7.4.10 外检信息上传接口 57

1 制定目的
为了满足山东省机动车尾气检测在线监控及对设备运行检测过程中数据质量控制的需求，制定本规范。本规范规定了检测线与山东省机动车尾气测试通用平台(以下简称省网络平台)的数据交换方式、数据交换内容及数据交换格式，对网络、设备、检测控制软件、视频监控系统进行了规范性要求。
2 引用文件
本规范引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本规范。
GB 3847－2005《点燃式发动机汽车排气污染物排放限值及测量方法(双怠速法及简易工况法)》
GB 18285－2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》
HJ/T289－2006《汽油车双怠速法排气污染物测量设备技术要求》
HJ/T290－2006《汽油车简易瞬态工况法排气污染物测量设备技术要求》
HJ/T292－2006《柴油车加载减速工况法排气烟度测量设备技术要求》
HJ/T395－2007《压燃式发动机汽车自由加速法排气烟度测量设备技术要求》
HJ/T396－2007《点燃式发动机汽车瞬态工况法排气污染物测量设备技术要求》
3 适用范围
本标准适用于山东省在用机动车排放污染物检测机构(以下简称“检测机构”)检测数据传输交换的相关工作。根据机动车排气检测技术的发展及机动车排气监管的需要，本标准将适时修改。
4 数据交换方式与内容
1) 数据交换方式
采用Web Service访问方式，省网络平台提供Web Service服务方法，由检测控制软件与信息系统通过对应服务方法进行数据读写。
2) 数据交换内容
上传数据接口(检测设备工控软件———→ 省网络平台)
数据接口
数据内容
备注
五气仪预热自检结果接口
五气仪预热自检数据信息

五气仪密封性自检结果接口
五气仪密封性自检数据信息

五气仪低流量自检结果接口
五气仪低流量自检数据信息

五气仪调零自检结果接口
五气仪调零自检数据信息

五气仪背景气自检结果接口
五气仪背景气自检数据信息

五气仪HC残留量自检结果接口
五气仪HC残留量自检数据信息

流量计设备自检结果接口
流量计设备自检数据信息

测功机加载滑行自检结果接口
测功机加载滑行自检数据信息

气象站自检结果接口
气象站自检数据信息

转速计自检结果接口
转速计自检数据信息

不透光烟度计自检结果接口
不透光烟度计自检数据信息

测功机寄生功率校准检查信息接口
测功机寄生功率校准检查数据信息

五气仪校准检查信息接口
五气仪校准检查数据信息

流量计校准检查信息接口
流量计校准检查数据信息

测功机力传感器校准检查信息接口
测功机力传感器校准检查数据信息

简易瞬态工况法检测数据接口
简易瞬态工况法的检测数据信息

双怠速法检测数据接口
双怠速法的检测数据信息

自由加速不透光烟度法检测数据接口
自由加速不透光烟度法的检测数据信息

自由加速滤纸烟度法检测数据接口
自由加速滤纸烟度法的检测数据信息

加载减速不透光烟度法检测数据接口
加载减速不透光烟度法的检测数据信息

车辆信息维护接口
车辆信息

损坏标上报接口
损坏标信息

易损件上报接口
易损件信息

环保电子标签发放接口
RFID发放信息

外检信息上传接口
车辆外检信息

下传数据接口(省网络平台———→ 检测设备工控软件)
数据接口
数据内容
备注
环保电子标签是否发放接口
RFID是否发放信息

车辆检测次数查询接口
车辆检测次数信息

车辆信息查询接口
车辆信息

车辆检测结果查询接口
车辆检测结果信息

5 网络通讯协议
5.1 应答模式
一次完整的数据通讯由检测工控软件发起，省网络平台响应组成，具体步骤如下：
1） 检测工控软件根据通讯协议及时调用省网络平台提供的Web Service服务方法。
2） 省网络平台执行Web Service服务方法并返回执行结果给检测工控软件。
3） 工控软件根据执行结果执行下一步流程，没有应答按超时处理。
4） 一次数据通讯完成。
5.2 重发机制
检测工控软件上传数据失败或发生超时，需要重新上传数据；工控软件连续三次重发仍不成功，应中断检测流程，弹出问题提示。
5.3 通讯流程

流程说明：
1. 检测工控软件由环保监控软件启动，启动时环保监控软件向工控软件传递一个参数，该参数为授权码，该授权码仅本次启动有效，以后调用其他任何接口都需要该授权码进行校验，工控软件应具有接收参数的功能。
2. 工况软件启动成功并得到授权码后进入到设备校准模块，如需校准，设备进行校准，同时将校准数据上传到省网络平台，由平台判定校准是否通过。
3. 校准通过后，工况软件进入设备自检模块，设备自检时，将自检数据实时上传至省网络平台，由省网络平台判定设备自检是否通过。
4. 设备自检通过后，工况软件收集车辆信息，进行车辆检测。检测过程中实时上传检测数据，直至车辆检测结束。
5. 如需继续检测，重复第4步，否则，工控软件退出。
6 对检测线的要求
6.1 网络要求
检验线通过专网连接所有的视频监控设备、排放检测设备、打印设备、检测设备控制终端等设备，IP地址由省网络平台统一进行分配。通过专网连接的PC机或服务器应安装正版杀毒软件。
每条检测线的网络带宽不低于2Mbps。
6.2 检测设备要求
检测设备应符合如下“中华人民共和国环境保护行业标准”的要求：
1) HJ/T290-2006 《汽油车简易瞬态工况法排气污染物测量设备技术要求》；
2) HJ/T289-2006 《汽油车双怠速法排放气污染物测量设备技术要求》；
3) HJ/T292-2006 《柴油车加载减速工况法排气烟度测量设备技术要求》；
4) HJ/T395-2007 《压燃式发动机汽车自由加速法排气烟度测量设备技术要求》；
检测设备必须满足如下项目的技术要求：
项目1
集成系统数据传输方式要求
(GB18285-2005、HJ/T290-2006)
分析仪数据传输
方式
五气分析仪将测量气体浓度传输给流量计，流量计将计算后的每1 s 污染物排放质量(g/s)传输给电脑主机，如图中所示

项目2
检测集成系统检验状况技术要求
汽油车简易瞬态工况排放检测系统
(GB18285-2005、HJ/T290-2006)
检测气体(g/km)
CO
HC+NOx
重复性误差
±10%
一致性误差
±10%

汽油车双怠速排放检测系统
(GB18285-2005、HJ/T289-2006)
检测气体
(浓度)
高怠速
低怠速
过量空气系数(λ)　
CO
HC
CO
HC
重复性误差
±10%
-
一致性误差
±10%
-

柴油车加载减速工况排放检测系统
(GB3847-2005、HJ/T292-2006)
检测烟度
VelmaxHp点光吸收系数K,m-1
实测最大轮边功率kW
100％点
90％点
80％点
重复性误差
±10%
一致性误差
±10%

柴油车自由加速排放检测系统
(GB3847-2005、HJ/T395-2007)
检测烟度
最后三次测量值K,m-1
平均值,m-1
1
2
3
重复性误差
-
±10%
一致性误差
-
±10%

项目3
检测集成系统设备配置要求
汽油车简易瞬态工况排放检测系统
(GB18285-2005、HJ/T290-2006)
1.底盘测功机，2.五气分析仪，3.流量计，4.发动机转速计，5.电子环境温度传感器，6.电子相对湿度传感器，7.电子大气压力传感器，8.冷却风扇，9.主控系统(电脑，显示器，控制柜)，10.主控制系统软件，11.驻车塞块，12.司机助(可为主控系统显示器)
汽油车双怠速排放检测系统
(GB18285-2005、HJ/T289-2006)
1.五气分析仪，2.发动机转速计，3.电子环境温度传感器，4.电子相对湿度传感器，5.电子大气压力传感器，6.油温传感器，7.冷却风扇，8.主控系统(电脑，显示器，控制柜)，9.主控制系统软件，10.驻车塞块，11.司机助(可为主控系统显示器)
柴油车加载减速工况排放检测系统
(GB3847-2005、HJ/T292-2006)
1.底盘测功机， 2.不透光烟度计，3.发动机转速计，4.电子环境温度传感器，5.电子相对湿度传感器，6.电子大气压力传感器，7.冷却风扇，8.主控制系统(电脑，显示器，控制柜)，9.主控制系统软件，10.驻车塞块，11.司机助(可为主控系统显示器)
柴油车自由加速排放检测系统
(GB3847-2005、HJ/T395-2007)
1.不透光烟度计，2.滤纸式烟度计，3.发动机转速计，4.电子环境温度传感器，5.电子相对湿度传感器，6.电子大气压力传感器，7.主控系统(电脑，显示器，控制柜)，8.主控制系统软件，9.驻车塞块，10.司机助(可为主控系统显示器)
项目4
五气分析仪主要配置及关键技术要求
(GB18285-2005、HJ/T290-2006)
主要配置
1.取样探头，2.取样软管，3.颗粒物过滤器，4.冷凝器，5.水分离器，6.[CO]、[CO2]和[HC]传感器，7.[O2]传感器，8.[NO]传感器，9.气体压力传感器，10.相应的可控电磁阀和可控泵，11.反吹装置，12.校准端口，13.检查端口等
取样软管长度
取样管长度应为(7.5±0.15)米
取样探头长度
取样探头的长度应保证能插入排气管400 mm 的深度
检查项目5
流量计主要配置及关键技术要求
(GB18285-2005、HJ/T290-2006)
主要配置
1.集气软管，2.集气锥管，3.抽气机，4.流量传感器，5.稀释氧传感器，6.稀释废气压力传感器和温度传感器，7.微处理器等
指示灯功能
1.上电指示功能，2.稀释氧传感器预热阶段指示功能，3.流量计准备就绪指示功能，4.流量计未准备就绪指示功能，5.流量计故障指示功能，6.稀释氧传感器失效指示功能，7.正常通讯指示功能，8.工作状态测试功能，9.零流量指示功能等
集气软管要求
1.集气软管的直径不小于100 mm。2.集气软管内表面应光滑，以减少进气和排气阻力，应不吸收和吸附稀释尾气
项目6
底盘测功机主要配置及关键技术要求
(GB18285-2005、HJ/T290-2006)
主要配置
1.功率吸收装置及其控制器，2.滚筒，3.机械惯量装置，3.驱动电机，4.转速传感器，5.举升器及其制动装置，6.传动装置，7.侧向限位装置
指示灯功能
1.上电指示功能，2.故障指示功能
标牌要求
1.底盘测功机制造商名，2.设备供应商名称，3.型号，4.生产日期，5.设备系列号，6.测功机种类，7.最大允许轴重，8.最大吸收功率，9.基本惯量，10.滚筒直径，11.总体尺寸，12.整机质量，13.电源要求等
安全警示标牌固定
底盘测功机的安全警示标牌应固定在底盘测功机醒目位置
电气系统功能
1.底盘测功机电气系统应有可靠地接地良好，2.应有通电指示灯
项目7
不透光烟度计主要配置及关键技术要求(GB3847-2005、HJ/T292-2006)
主要配置
1.取样探头，2.取样软管，3.光发送器，4.光接收器，5.测量器室及温度调节装置，6.校准室，7.样气入口通道，8.环境空气入口通道等
取样管长度
轻型车取样管长度应小于1.5 m或重型车取样管长度应小于3.5 m
项目8
五气分析仪开机自检内容及技术要求
(GB18285-2005、HJ/T290-2006)
开机自检内容
1.预热,2.调零,3.密封性检测,4.低流量检测,5.[O2]量程检测
项目9
流量计开机自检内容及技术要求
(GB18285-2005、HJ/T290-2006)
开机自检内容
流量检查和流量计[O2]量程检测
项目10
流量计开机自检内容及技术要求
(GB18285-2005、HJ/T290-2006)
开机自检内容
1.(48－32)km/h 加载滑行自检，2.举升器升降自检
项目11
电子环境参数测试仪自检内容及技术要求(GB18285-2005、HJ/T290-2006)
开机自检内容
1.电子温度传感器显示数值检测，2.电子相对湿度传感器显示数值检测，3.电子大气压计显示数值检测
项目12
发动机转速计自检内容及技术要求
(HJ/T290-2006)
发动机转速计自检要求
在发动机处于怠速状态时，发动机转速读数应在(600～1 000)rpm 范围内
项目13
不透光烟度计自检内容及技术要求
(GB3847-2005、HJ/T292-2006)
开机自检内容
1.预热,2.零点校准,3.量程校准,4.线性校准检测
项目14
五气分析仪基本性能技术要求
(GB18285-2005、HJ/T290-2006)
零点漂移测试
30 min 的零点漂移不得超过表中所述的误差要求
气体浓度
量程范围
相对误差
绝对误差
量程范围
相对误差
[HC]/10-6
0～2000
±3%
4×10-6
>2000～5000
>5000～9999
±5%
±10%
[CO]/%
0～10.00
±3%
0.02%
>10.00～14.00
±5%
[CO2]/%
0～16
±3%
0.3%
>16～18
±5%
[NO]/10-6
0～4000
±4%
25×10-6
>4000～5000
±8%
[O2]/%
0～25
±5%
0.1%

量程漂移测试
30 min 的量程漂移不得超过表中所述的误差要求
气体浓度
量程范围
相对误差
绝对误差
量程范围
相对误差
[HC]/10-6
0～2000
±3%
4×10-6
>2000～5000
>5000～9999
±5%
±10%
[CO]/%
0～10.00
±3%
0.02%
>10.00～14.00
±5%
[CO2]/%
0～16
±3%
0.3%
>16～18
±5%
[NO]/10-6
0～4000
±4%
25×10-6
>4000～5000
±8%
[O2]/%
0～25
±5%
0.1%

系统响应时间
各通道系统响应时间满足表中的要求

项目
各通道系统响应时间
[HC][CO][CO2]
[NO]
[O2]*
T90
8.0
12.0
15.0
T10
8.3
12.4
40*
注：*是指[O2]从20.9%vol突然变化到0.1%vol

项目15
流量计基本性能技术要求
(GB18285-2005、HJ/T290-2006)
流量计功能
流量计应具有计算每1 s 的污染物排放质量的能力g/s
流量量程漂移测试
6 min 内流量量程漂移不超过±4 L/s，且检测的流量任一值不小于95 L/s
流量测试误差
流量计的流量测试误差要求为±10 %
稀释氧传感器量程漂移
环境清洁空气检查误差要求不大于(20.8±0.5)%vol
稀释气体压力传感器示值
稀释气体压力传感器示值绝对误差不大于±0.5 kPa
稀释气体温度传感器示值
稀释气体温度传感器示值绝对误差不大于±3 ℃
项目16
底盘测功机基本性能技术要求
(GB18285-2005、HJ/T290-2006)
滚筒直径
每侧主滚筒5 个断面直径中最大直径和最小直径之差不大于0.2 mm左、右两侧主滚筒平均直径之差不大于0.2 mm
滚筒表面径向圆
跳动
滚筒表面径向圆跳动不大于0.2%
主滚筒线速度
主滚筒线速度允许误差为0.2 km/h 或0.5 %
基本惯量
标牌标明基本惯量(907.2±18.1)kg与实际测量基本惯量的误差不大于± 9.0 kg
力传感器校准
每一量程的示值误差不大于1 %，零值漂移误差不大于± 5 N
恒载荷加载滑行
加载滑行测试速度为(48～32)km/h 和(32～16)km/h ，底盘测功机功率吸收装置的加载功率在(0.0～13.0)kW范围内，加载功率滑行时间允许误差不大于 ± 4.0 %
变载荷加载滑行
变载荷加载滑行误差应符合表中所示误差要求
初速度(km/h)
末速度(km/h)
变载荷加载滑行误差/%
80.5
8.0
4.00
72.4
16.1
2.00
61.1
43.4
3.00

项目17
不透光烟度计基本性能技术要求
(GB3847-2005、HJ/T292-2006)
预热性能测试
不透光烟度计预热时间不应超过15 min。
零点漂移
以绝对光吸收单位为计量单位时，30 min 的零点漂移不得超过0.08 m-1。以线性分度单位为计量单位时，零点漂移量不得超出±1 %
满量程测试
以线性分度单位为计量单位时，满量程测试读数为99.9 %，以绝对光吸收单位为计量单位时，满量程测试读数为16.06 m-1
6.3 控制软件要求
控制软件系统功能应满足但不限于以下要求。
1) 应满足国家的相关法规、标准的要求，保证排气检测的科学性和准确性；
2) 对记录数据精度进行常规性自检；
3) 在每次测试之前进行电子校正和系统状态检查；
4) 在对测试系统未能通过周期性校准或泄漏检查、未能通过定容取样系统的流量检查、未能通过底盘测功机的检查或校准、未能通过压力监测装置检查等情况下，系统应进行警告提示，不予进行车辆检测；
5) 设备运行状态提示；
6) 检测步骤提示；
7) 检测数据接收；
8) 检测数据上传，完成设备的日常校准和检查、设备的自检与预热、机动车排放检测，按省网络平台的要求及时上传数据；
9) 只提供必需的系统参数设置界面，系统参数的修改应记录日志。
6.4 视频监控系统要求
视频监控系统应实现对检测线的实时视频监控功能。
6.4.1 视频硬件要求
视频硬件的要求主要包括硬盘录像机和彩色摄像机两个方面。
1. 硬盘录像机(含显示器)
硬盘录像机应具备但不限于以下功能：
1) 系统应能实现四画面监控显示、录像、放像、备份等工作方式，支持4路同步回放；
2) 应采用H.264或MPEG-4压缩方式，具有实时录像的工作方式；
3) 每天工作时间任意可调，每天可分为多个工作时间段，录像压缩率任意可调；
4) 系统应支持多画面、单画面、逐级放大等多种回放方式，可具有智能搜索功能，可以选择慢速、正常、快速等方式回放录像，支持多画面分割下不同通道并行预览与回放；
5) 应支持抓拍回放过程的任意图像，所抓拍的图像应具有时间、日期、地点记录，图片应可进行存储、拷贝、打印；
6) 提供浏览器插件以支持通过浏览器进行视频点播；
7) 所有通道支持4CIF实时编码，HDMI与VGA输出分辨率最高均达1920x1080，支持HDMI、VGA、CVBS同时输出，支持HDMI与VGA同源输出。
2. 彩色摄像机
彩色摄像机应具备但不限于以下功能：
1) 采用数字信号处理技术(DSP)；
2) 摄像机(包括镜头、云台、防护罩等)应安装牢靠，引出电缆应有足够余量，以不影响云台转动为限度，应避免障碍物挡住或损伤镜头；自动光圈调节、调焦功能应符合技术要求；
3) 应提供多种供电方式；
4) 分辨率：标清。
6.4.2 视频监视设备功能要求
视频监视设备应具备但不限于以下功能：
1) 提供浏览器视频点播插件，省网络平台能有选择地实时对检测工位检测过程进行实时图像的浏览，也可以对车辆检测完成的视频数据进行回放；
2) 检测终端操作界面可实时监视；
3) 自动录像/拍照，应能为每辆车检测保留至少四张大小合适的、清晰的彩色照片，以备核查时使用；
4) 视频数据自动存储，能够按照时间间隔提取视频片段，视频片段可独立播放，视频数据保存超过设定时间段后可进行自行删除。
6.4.3 视频监控系统与信息系统的接口
视频监控系统应提供与信息系统的检测图像传输接口。信息系统调用此接口，视频监控系统应能提供车牌号清晰可见的现场检测图像。
6.4.4 视频文件要求
1. 视频文件格式要求
1) 可采用H.264或MPEG-4解码技术；
2) 编码标准：H.264或MPEG-4。
2. 视频文件内容要求
1) 每条检测线应至少对应车辆前后两路监控视频；
2) 车辆前路视频内容中应保证以下部分清晰可见：车牌号。车辆后路视频内容中应保证以下部分清晰可见：车牌号、检测设备与尾气管连接情况。
6.5 检测及监控数据要求
检测线采集的数据分为两种：检测数据与监控数据，应保证两类数据的采集能够连动，保证检测数据与监控数据的信息对应，检测线采集的数据应及时上报到省网络平台，并保证数据的同步，对于检测数据的采集、存储和上报应满足但不限于以下要求。
6.5.1 检测数据采集
检测数据的采集应满足但不限于以下要求。
1) 由检测设备与信息系统接口获得的；
2) 通过省网络平台提供的网络通讯接口实时上传检测数据。
6.5.2 监控数据采集
监控数据分视频数据和图片数据两类。视频数据和图片数据的采集应满足但不限于以下要求。
1) 视频和图片数据在检测线的存储位置：存储在视频服务器；
2) 检测线本地保存期限：应≥3个月。
3) 图片数据：外观图片中的车辆牌照号码应清晰可见。
6.5.3 数据上传
检测数据和视频监控数据的上传应满足但不限于以下要求：
1) 检测数据的上传方式应为实时上传；
2) 图像及视频为每天晚上定时上传；注：每辆车的检测过程视频需从硬盘录像机中提取为单个视频文件，视频文件的起止时间分别为车辆的检测开始时间和检测结束时间。
6.6 电子环保检验标志使用要求(适用于联网示范站)
检测线必须支持电子环保检验标志的使用，应满足但不限于以下要求：
1) 检测线在车辆检测之前通过RFID发卡器为车主发放RFID电子标签，并通过省网络平台的电子环保检验标志发放接口上传环保电子标签的发放信息，同时将车辆的车牌号码写入RFID电子标签的EPC区。
2) RFID电子标签由检测线工作人员为车主粘贴至车窗右上角合适位置。
3) 车辆进入检测线之前必须粘贴RFID电子标签。
4) RFID电子标签具有全球唯一性，每个RFID电子标签可唯一标识一辆机动车，检测线可通过读取RFID电子标签来识别检测车辆。
5) A类检测机构及示范检测线应在检测线上安装一个RFID读卡器，用于车辆检测时读取车窗上RFID电子标签里的车辆唯一标识，从而通过省网络平台的根据RFID卡号查询车辆信息接口来获取车辆检测时所需要的车辆信息。另外，在检测过程中，通过RFID读卡器动态读取一次RFID电子标签里的车辆唯一标识，与检测前提取的车辆唯一标识进行比对，实现车辆检测检测过程中的身份动态校验。
7 网络通讯接口
7.1 设备自检接口
7.1.1 五气仪预热自检结果接口
接口定义：wqyWarmCheck
接口描述：主要用于上传五气仪预热自检结果
接口参数：
参数名称
参数描述
数据类型
长度/
精度
参数说明
DeviceSelfInfo
自检详细信息
字符串
600
由键值对构成的字符串，每个键值对由“;”连接，结尾不包含“;”具体键值信息参照“键值说明”部分
返回结果：
若通过并且检查结果数据保存成功，则返回1*Success ，否则返回 0*失败具体原因 。
调用时机：
五气仪检查后调用。
调用周期：
每天。
参数举例：
CheckLineNum=3701010001;RegistCode=KHY7kTWCvNHW9k1MCAq3B9PMc1CpdRFS;CheckResult=1;
CheckTimeStart=2013-09-11 15:12:12;CheckTimeEnd=2013-09-11 15:12:12;Remark=remark
键值说明：
键名称
键描述
数据类型
长度/
精度
键值说明
ChecklineNum
检测线编号
字符串
10
检测线编号
RegistCode
启动授权码
字符串
32
启动时环保软件传递的参数授权码，只本次启动有效
CheckResult
检查结果
字符串
1
1表示通过，0表示未通过
CheckTimeStart
检查开始时间
字符串
19
yyyy-MM-dd HH:mm:ss
CheckTimeEnd
检查结束时间
字符串
19
yyyy-MM-dd HH:mm:ss
Remark
备注
字符串
100

7.1.2 五气仪密封性自检结果接口
接口定义：wqyLeakCheck
接口描述：主要用于上传五气仪密封性自检结果
接口参数：
参数名称
参数描述
数据类型
长度/
精度
参数说明
DeviceSelfInfo
自检详细信息
字符串
600
由键值对构成的字符串，每个键值对由“;”连接，结尾不包含“;”具体键值信息参照“键值说明”部分
返回结果：
若通过并且检查结果数据保存成功，则返回1*Success ，否则返回 0*失败具体原因 。
通过机制:
(PumpOffPress- ProbeOffPress)<15 ，具体信息参照“键值说明”部分
调用时机：
五气仪检查后调用。
调用周期：
每天。
参数举例：
CheckLineNum=3701010001;RegistCode=KHY7kTWCvNHW9k1MCAq3B9PMc1CpdRFS;ProbeOnPress=22;ProbeOffPress=24;PumpOffPress=34;CheckResult=1;CheckTimeStart=2013-09-11 15:12:12;CheckTimeEnd=2013-09-11 15:12:12;Remark=remark
键值说明：
键名称
键描述
数据类型
长度/精度
键值说明
ChecklineNum
检测线编号
字符串
10
检测线编号
RegistCode
启动授权码
字符串
32
启动时环保软件传递的参数授权码，只本次启动有效
ProbeOnPress
取样泵打开，取样探头未封闭时的压力传感器读数
数字
3.1
单位：kPa
ProbeOffPress
取样泵打开，取样探头
封闭15s后的压力传感器读数
数字
3.1
单位：kPa
PumpOffPress
取样泵关闭，封闭取样通道出气口30s后的压力传感器读数
数字
3.1
单位：kPa
CheckResult
检查结果
字符串
1
1表示通过，0表示未通过
CheckTimeStart
检查开始时间
字符串
19
yyyy-MM-dd HH:mm:ss
CheckTimeEnd
检查结束时间
字符串
19
yyyy-MM-dd HH:mm:ss
Remark
备注
字符串
100

7.1.3 五气仪低流量自检结果接口
接口定义：probeLowFlowCheck
接口描述：主要用于上传五气仪低流量自检结果
接口参数：
参数名称
参数描述
数据类型
长度/
精度
参数说明
DeviceSelfInfo
自检详细信息
字符串
600
由键值对构成的字符串，每个键值对由“;”连接，结尾不包含“;”具体键值信息参照“键值说明”部分
返回结果：
若通过并且检查结果数据保存成功，则返回1*Success ，否则返回 0*失败具体原因 。
通过机制:
(LowFlowPress-InitialPress)<2.0 ，具体信息参照“键值说明”部分
调用时机：
五气仪检查后调用。
调用周期：
每天。
参数举例：
CheckLineNum=3701010001;RegistCode=KHY7kTWCvNHW9k1MCAq3B9PMc1CpdRFS;InitialPress=11;LowFlowPress=13;CheckResult=1;CheckTimeStart=2013-09-11 15:12:12;CheckTimeEnd=2013-09-11 15:12:12;Remark=remark
键值说明：
键名称
键描述
数据类型
长度/
精度
键值说明
ChecklineNum
检测线编号
字符串
10
检测线编号
RegistCode
启动授权码
字符串
32
启动时环保软件传递的参数授权码，只本次启动有效
InitialPress
取样泵开启前压力传感器读数
数字
3.1
单位：kPa
LowFlowPress
低流量显示时压力传感器读数
数字
3.1
单位：kPa
CheckResult
检查结果
字符串
1
1表示通过，0表示未通过
CheckTimeStart
检查开始时间
字符串
19
yyyy-MM-dd HH:mm:ss
CheckTimeEnd
检查结束时间
字符串
19
yyyy-MM-dd HH:mm:ss
Remark
备注
字符串
100

7.1.4 五气仪调零自检结果接口
接口定义：wqyZeroCheck
接口描述：主要用于上传五气仪调零自检结果
接口参数：
参数名称
参数描述
数据类型
长度/
精度
参数说明
DeviceSelfInfo
自检详细信息
字符串
600
由键值对构成的字符串，每个键值对由“;”连接，结尾不包含“;”具体键值信息参照“键值说明”部分
返回结果：
若通过并且检查结果数据保存成功，则返回1*Success ，否则返回 0*失败具体原因 。
调用时机：
分析仪检查后调用。
调用周期：
每天。
参数举例：
CheckLineNum=3701010001;RegistCode=KHY7kTWCvNHW9k1MCAq3B9PMc1CpdRFS;InitialPress=11;
LowFlowPress=13;CheckResult=1;CheckTimeStart=2013-09-11 15:12:12;
CheckTimeEnd=2013-09-11 15:12:12;Remark=remark
键值说明：
键名称
键描述
数据类型
长度/
精度
键值说明
ChecklineNum
检测线编号
字符串
10
检测线编号
RegistCode
启动授权码
字符串
32
启动时环保软件传递的参数授权码，只本次启动有效
CheckResult
检查结果
字符串
1
1表示通过，0表示未通过
CheckTimeStart
检查开始时间
字符串
19
yyyy-MM-dd HH:mm:ss
CheckTimeEnd
检查结束时间
字符串
19
yyyy-MM-dd HH:mm:ss
Remark
备注
字符串
100

7.1.5 五气仪背景气自检结果接口
接口定义：wqyAirCheck
接口描述：主要用于上传背景气自检结果
接口参数：
参数名称
参数描述
数据类型
长度/
精度
参数说明
DeviceSelfInfo
自检详细信息
字符串
600
由键值对构成的字符串，每个键值对由“;”连接，结尾不包含“;”具体键值信息参照“键值说明”部分
返回结果：
若通过并且检查结果数据保存成功，则返回1*Success ，否则返回 0*失败具体原因 。
通过机制:
CO<0.02,NO<25，HC<7，具体信息参照“键值说明”部分
调用时机：
五气仪检查后调用。
调用周期：
每天。
参数举例：
CheckLineNum=3701010001;RegistCode=KHY7kTWCvNHW9k1MCAq3B9PMc1CpdRFS;CO=0.01;NO=22;HC=6;CO2=24;O2=25;CheckResult=1;CheckTimeStart=2013-09-11 15:12:12;CheckTimeEnd=2013-09-11 15:12:12;Remark=remark
键值说明：
键名称
键描述
数据类型
长度/
精度
键值说明
C
