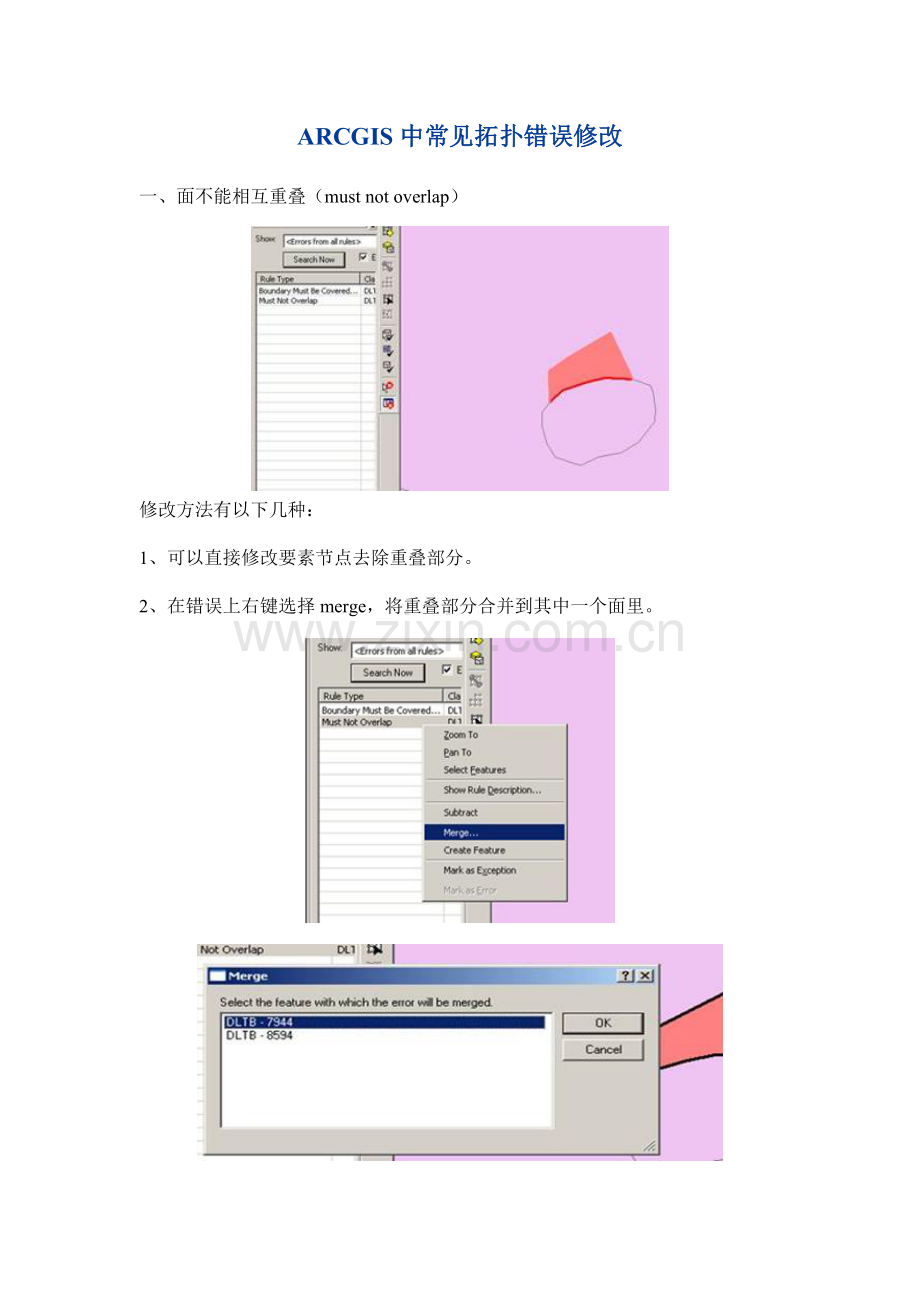

ARCGIS中常见拓扑错误修改
一、面不能相互重叠（must not overlap）

修改方法有以下几种：
1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择merge，将重叠部分合并到其中一个面里。

3、在错误上右键选择create feature，将重叠部分生成一个新的要素，然后利用editor下的merge把生成的面合并到相邻的一个面里。
4、用editor下clip直接裁剪掉重叠部分。

二、面不能有缝隙(must not have gaps)

修改方法有以下几种：
1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择create feature，将缝隙部分生成一个新的要素，然后利用editor下的merge把生成的面合并到相邻的一个面里。
3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。

注：查面的缝隙时最面最外围一圈会认为是缝隙，这种可以标注例外。

三、线不能相交（检查线要素不能重叠规则包含在线不能相交里）

修改方式有以下几种：
1、完全重叠的话可以选中其中一条删除，或者利用spatial etl tool中相关函数进行删除重复线处理。
2、部分重叠可以在错误上右键选择subtract去除重复部分
3、直接用平面交叉线对线重叠进行去除，相交线打断，具体用法为选中线，点击拓扑工具条上平面交叉线工具。

四、线不能有悬挂

1、根据实际情况对线进行修改消除悬挂线。
2、可以在拓扑错误列表中选中所有悬挂错误右键进行自动延伸和裁剪。延伸或裁剪时需输入一个距离，小于这个距离的悬挂线会被自动延伸或裁剪。

五、其他错误
  1、多部分要素
A、可以用高级编辑工具条上打散要素进行打散

B、直接用toolbox里的multipart to singlepart。

2、面状要素、线状要素错误修复
