NETGEAR 的无线桥接设置.doc

　NETGEAR WNDAP350，WNDAP320，WNAP210的桥接设置可分为点对点和点对多点桥接，下面以一个实例来介绍如何进行具体设置。
　　一、网络拓扑：

　　WNDAP350接到公司LAN网，WNAP320及WNAP210做桥接设置
　　WNDAP350的无线MAC地址：30:46:9a:16:59:20
　　WNAP320的无线MAC地址：e0:91:f5:01:38:f0
　　WNAP210的无线MAC地址：00:24:b2:69:e4:d0
　　设置桥接的步骤
　　·各桥接点的频道，桥接加密方式要一致，SSID可以不同；
　　·互填对端的MAC地址。
　　注：各设备的MAC地址可以配置页面查到。Configuration-WirelessBridge-LocalMACAddress
　　二、WNDAP350配置过程

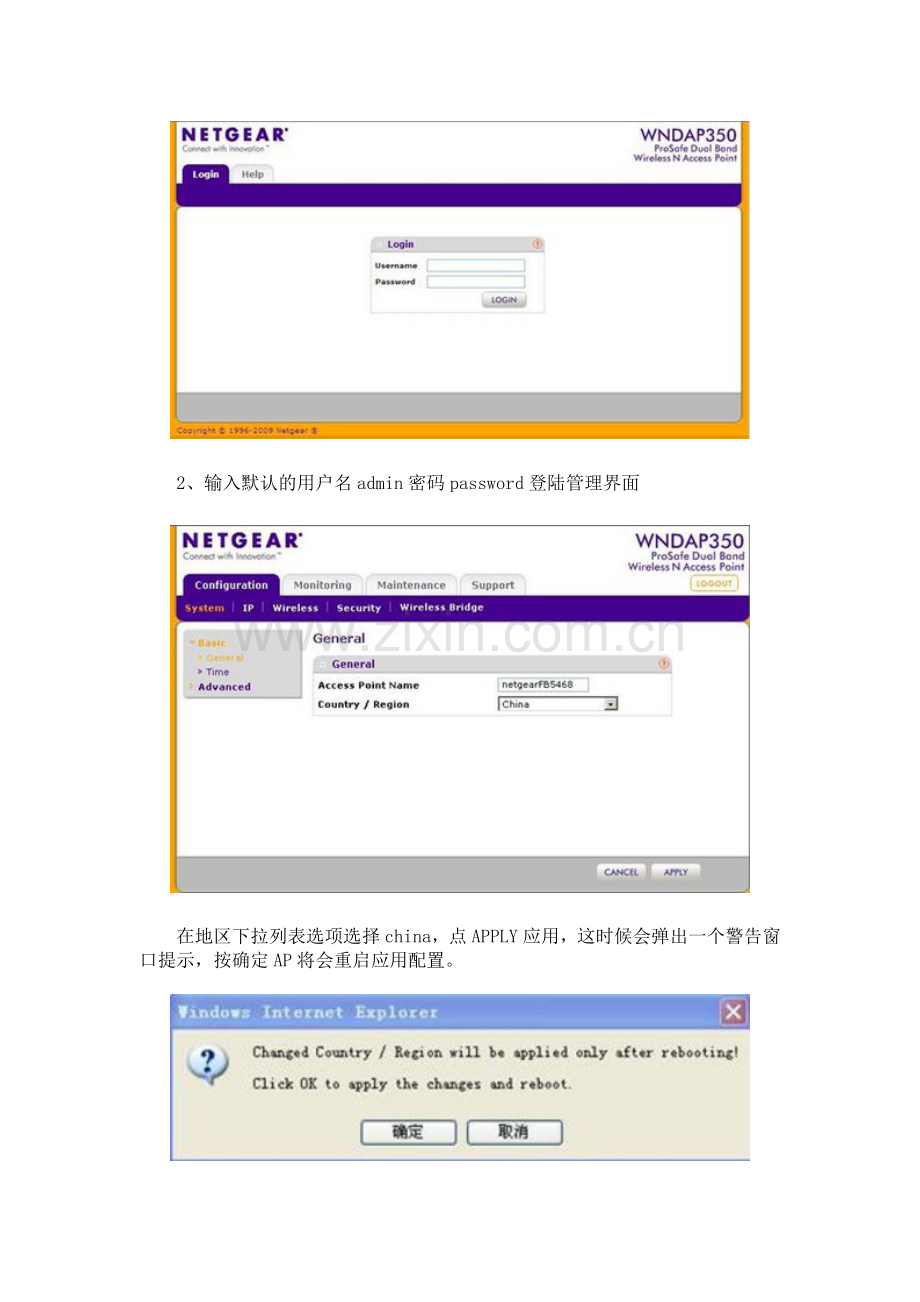

　　1、登陆WNDAP350的管理配置界面，在IE上输入WNDAP350的默认管理IP地址：192.168.0.237

　　2、输入默认的用户名admin密码password登陆管理界面

　　在地区下拉列表选项选择china，点APPLY应用，这时候会弹出一个警告窗口提示，按确定AP将会重启应用配置。

　　3、点击Configuration->Wireless菜单，进入WirelessSettings设置界面，选好AP的无线模式，无线网络名SSID，频道等参数。

　　AP的模式一般都设置为默认的11ng，这里SSID名字设置成为WDS-WNDAP350,频道设置为6，这里要注意的是要桥接的设备的无线参数都要设置成一样，SSID名可以相同也可以不同。
　　4、如果要设置无线的加密安全设置，可以点击Configuration->Security菜单，进入安全加密设置的界面。

　　选中要加密的SSID:WDS-WNDAP350，点EDIT就可以进入编辑界面设置加密密码，这里的测试选择不加密，直接跳到第6步的桥接设置。
　　5、点击Configuration->WirelessBridge菜单,进入桥接设置界面
　　把EnableWirelessBridging勾选上，有点对点、点对多点两种种工作方式。实例中WNDAP350是中心基站，选择点对多点桥接,，WirelessPointtoMulti-PointBridge点对多点的桥接模式。点击APPLY。然后点EDIT进入桥接的编辑界面设置桥接参数。
　　注：默认EnableWirelessClientAssociation(无线客户端接入)是开启的
　　6、进入下图中的桥接设置界面,在RemoteMACAddress里面直接输入对端要桥接的WNAP320的MAC地址，这里输入WNAP320的MAC地址，设置桥接加密方式为WPA2-PSK，输入密码后，然后直接点APPLY应用。

　　注意：WNAP320专门提供了桥接网络的加密NetworkAuthentication选项,这个加密设置（桥接加密有三种选择:OpenSystem、WPA-PSK、WPA2-PSK），只是针对桥接网络而言的,跟本身广播的无线网络SSID的加密没有什么关系。
　　7、同理，在WNDAP350点对多点桥接设置界面，添加WNAP210的MAC地址。

　　三、WNAP320点对点桥接的设置。
　　设置桥接的步骤
　　·无线频道要和WNDAP350一致，桥接加密方式要一致，SSID可以不同；
　　·在无线桥接设置界面填入对端的WNDAP350的MAC地址。
　　注：各设备的MAC地址可以配置页面查到.Configuration-Wireless Bridge-Local MAC Address。
　　1、登陆WNAP320的管理配置界面，在IE上输入WNAP320的默认管理IP地址：192.168.0.100

　　2、输入默认的用户名admin密码password登陆管理界面

　　在地区下拉列表选项选择china，点APPLY应用，这时候会弹出一个警告窗口提示，按确定AP将会重启应用配置

　　3、点击Configuration->Wireless菜单，进入Wireless Settings设置界面，选好AP的无线模式，无线网络名SSID，频道等参数。

　　AP的模式一般都设置为默认的11ng，这里SSID名字设置成为WDS-WNDAP320,频道设置为6，这里要注意的是要桥接的设备的无线参数都要设置成一样，SSID名可以相同也可以不同。
　　.点击Configuration->WirelessBridge菜单,进入桥接设置界面

　　把Enable Wireless Bridging勾选上，有点对点、点对多点和client三种工作方式。实例中WNDAP320是分支站点，可以选择点对点桥接,，Wireless Point-to-Point Bridge点对点的桥接模式。点EDIT进入桥接的编辑界面设置桥接参数。
　　注：默认EnableWirelessClientAssociation(无线客户端接入)是开启的
　　4.进入下图中的桥接设置界面,在RemoteMACAddress里面直接输入对端要桥接的WNAP350的MAC地址，这里输入WNAP350的MAC地址，设置桥接加密方式为WPA2-PSK，输入密码后，然后直接点APPLY应用，WNDAP350和WNAP320的桥接就设置就完成了。

　　四、WNAP210点对点桥接的设置。
　　设置桥接的步骤
　　·无线频道要和WNDAP350一致，桥接加密方式要一致，SSID可以不同；
　　·在无线桥接设置界面填入对端的WNDAP350的MAC地址。
　　注：各设备的MAC地址可以配置页面查到.Configuration-Wireless Bridge-Local MAC Address
　　1、登陆WNAP210的管理配置界面，在IE上输入WNAP210的默认管理IP地址：192.168.0.236

　　2、输入默认的用户名admin密码password登陆管理界面

　　在地区下拉列表选项选择china，点APPLY应用，这时候会弹出一个警告窗口提示，按确定AP将会重启应用配置

　　3、点击Configuration->Wireless菜单，进入Wireless Settings设置界面，选好AP的无线模式，无线网络名SSID，频道等参数。

　　AP的模式一般都设置为默认的11ng，这里SSID名字设置成为WDS-WNDAP210,频道设置为6，这里要注意的是要桥接的设备的无线参数都要设置成一样，SSID名可以相同也可以不同。
　　4、点击Configuration->Wireless Bridge菜单,进入桥接设置界面

　　把EnableWirelessBridgingandRepeating勾选上，有点对点、点对多点和client三种工作方式。实例中WNDAP210是分支站点，可以选择点对点桥接,，WirelessPoint-to-PointBridge点对点的桥接模式。点EDIT进入桥接的编辑界面设置桥接参数。
　　注：默认EnableWirelessClientAssociation(无线客户端接入)是开启的
　　5、进入下图中的桥接设置界面,在RemoteMACAddress里面直接输入对端要桥接的WNAP350的MAC地址，这里输入WNAP350的MAC地址，设置桥接加密方式为WPA2-PSK，输入密码后，然后直接点APPLY应用，WNDAP350和WNAP210的桥接就设置就完成了。
