同学们，大家好，前面我们学过电阻电感 串联电路，日光灯就是利用这个原理来发光的，为了加深对电阻电感 串联电路的理解，今天我们就来学习日光灯的安装。
首先我们来了解日光灯的组成：日光灯主要由灯管、镇流器、启辉器、灯座和支架等部分组成。
这个是灯管，这个是镇流器，这个是启辉器座，这个是启辉器，这个是灯座，这个是灯架。
这些器件是怎么连起来的呢？
板书

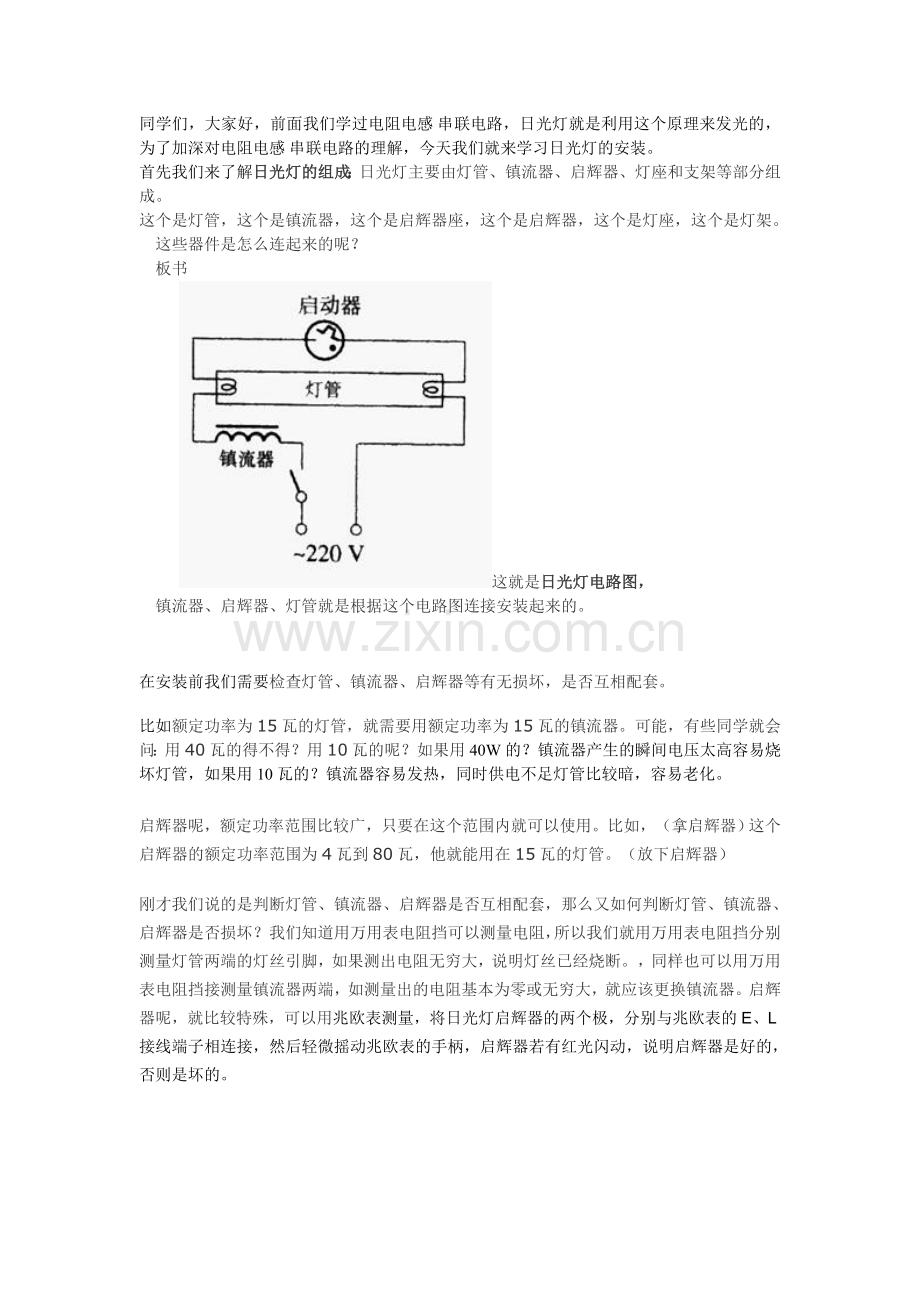

这就是日光灯电路图，
镇流器、启辉器、灯管就是根据这个电路图连接安装起来的。

在安装前我们需要检查灯管、镇流器、启辉器等有无损坏，是否互相配套。
比如额定功率为15瓦的灯管，就需要用额定功率为15瓦的镇流器。可能，有些同学就会问：用40瓦的得不得？用10瓦的呢？如果用40W的？镇流器产生的瞬间电压太高容易烧坏灯管，如果用10瓦的？镇流器容易发热，同时供电不足灯管比较暗，容易老化。
启辉器呢，额定功率范围比较广，只要在这个范围内就可以使用。比如，（拿启辉器）这个启辉器的额定功率范围为4瓦到80瓦，他就能用在15瓦的灯管。（放下启辉器）
刚才我们说的是判断灯管、镇流器、启辉器是否互相配套，那么又如何判断灯管、镇流器、启辉器是否损坏？我们知道用万用表电阻挡可以测量电阻，所以我们就用万用表电阻挡分别测量灯管两端的灯丝引脚，如果测出电阻无穷大，说明灯丝已经烧断。，同样也可以用万用表电阻挡接测量镇流器两端，如测量出的电阻基本为零或无穷大，就应该更换镇流器。启辉器呢，就比较特殊，可以用兆欧表测量，将日光灯启辉器的两个极，分别与兆欧表的E、L接线端子相连接，然后轻微摇动兆欧表的手柄，启辉器若有红光闪动，说明启辉器是好的，否则是坏的。

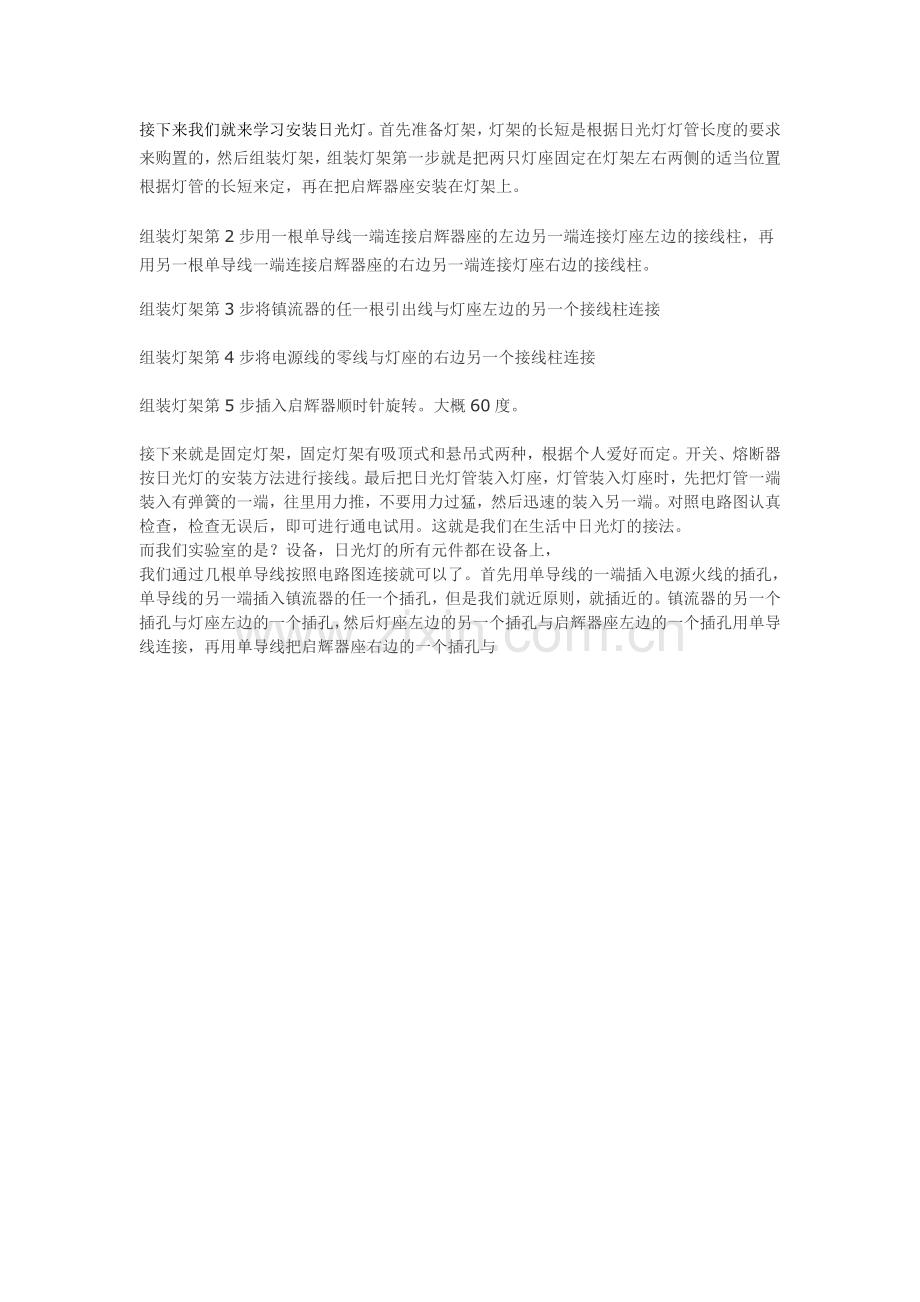

接下来我们就来学习安装日光灯。首先准备灯架，灯架的长短是根据日光灯灯管长度的要求来购置的，然后组装灯架，组装灯架第一步就是把两只灯座固定在灯架左右两侧的适当位置根据灯管的长短来定，再在把启辉器座安装在灯架上。
组装灯架第2步用一根单导线一端连接启辉器座的左边另一端连接灯座左边的接线柱，再用另一根单导线一端连接启辉器座的右边另一端连接灯座右边的接线柱。
组装灯架第3步将镇流器的任一根引出线与灯座左边的另一个接线柱连接

组装灯架第4步将电源线的零线与灯座的右边另一个接线柱连接

组装灯架第5步插入启辉器顺时针旋转。大概60度。

接下来就是固定灯架，固定灯架有吸顶式和悬吊式两种，根据个人爱好而定。开关、熔断器按日光灯的安装方法进行接线。最后把日光灯管装入灯座，灯管装入灯座时，先把灯管一端装入有弹簧的一端，往里用力推，不要用力过猛，然后迅速的装入另一端。对照电路图认真检查，检查无误后，即可进行通电试用。这就是我们在生活中日光灯的接法。
而我们实验室的是？设备，日光灯的所有元件都在设备上，
我们通过几根单导线按照电路图连接就可以了。首先用单导线的一端插入电源火线的插孔，单导线的另一端插入镇流器的任一个插孔，但是我们就近原则，就插近的。镇流器的另一个插孔与灯座左边的一个插孔，然后灯座左边的另一个插孔与启辉器座左边的一个插孔用单导线连接，再用单导线把启辉器座右边的一个插孔与
