ICEM网格导入WORKBENCH力学分析的方法.doc

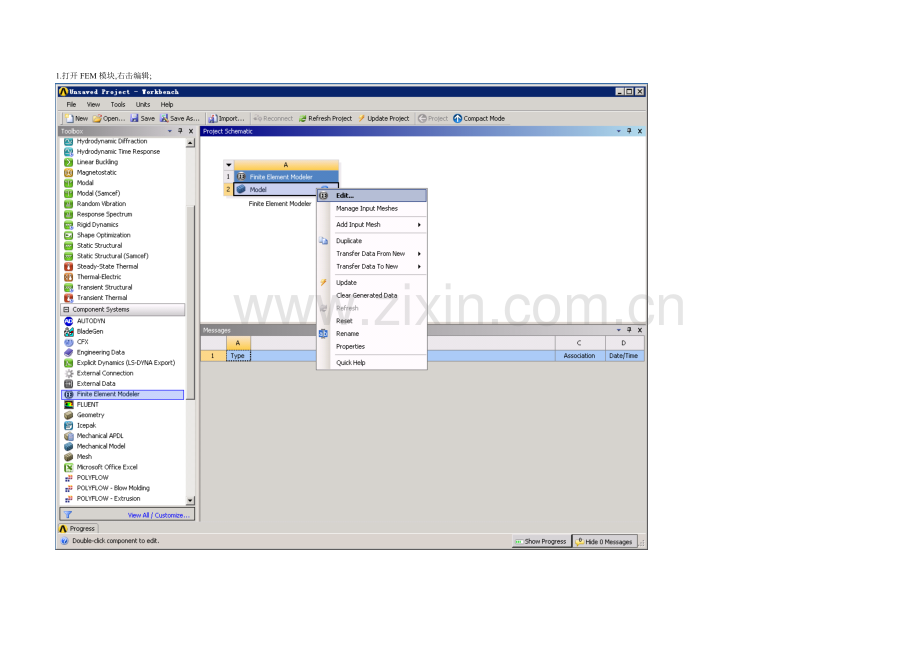

1.打开FEM模块,右击编辑;

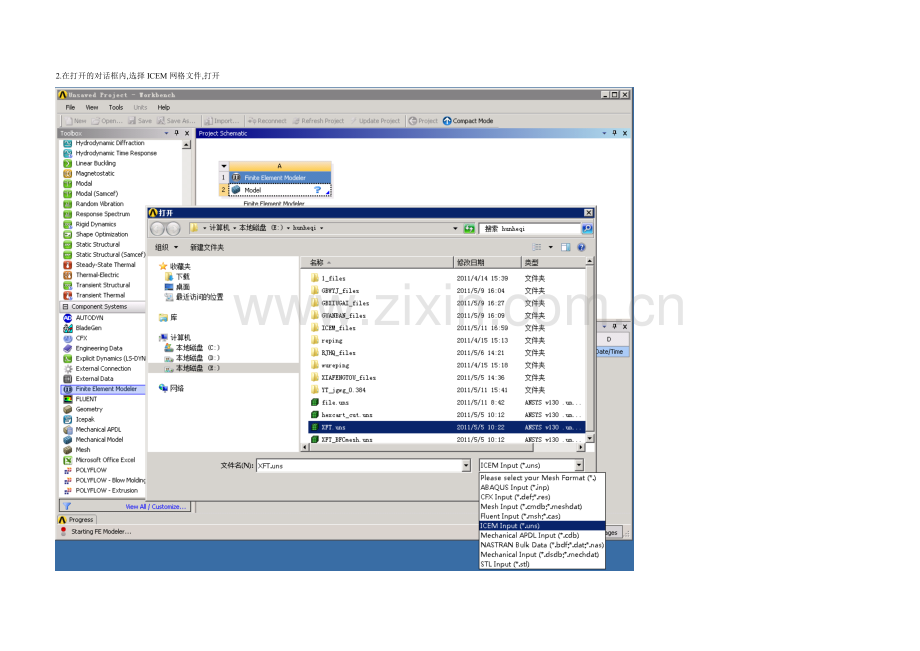

2.在打开的对话框内,选择ICEM网格文件,打开

3.打开的窗口中已经可以看到网格了,但最后一项仍为空白,点击该项

4.点击Details View区域的”…” 图标,在打开的对话框内选择网格对应的实体文件;

5.保存后回到主界面,打开力学分析模块,把FEM模块的Model和力学分析模块中的Model连起来,之后, 力学分析模块中的Geometry会消失,分别更新一下两个模块中的Model,导入过程就完成了.
