倒置荧光显微图像采集系统
一、Nikon TS100-F 倒置荧光相差显微镜
（三目，可接数码相机或模拟CCD、数码CCD及荧光装置）
1.光学系统: *CFI60无限远光学系统，齐焦距离：60mm，螺纹孔径25mm；
2.主机： 输出端口：2个, 观察/照相、摄像＝100/0或0/100；带防尘罩；
3.目镜筒： 铰链式三目镜筒，45度倾角，瞳距调节：50-75mm；
眼点高度：离台面400mm；
4.调焦机构： 粗微调同轴，设粗调扭力调节旋钮，带有粗调限位机构；
粗调每转：37.7mm；微调每转：0.2mm；
5.照明： 6V30W卤素灯(2只)，照明亮度可调；预定心式；
含滤光框架（可装个滤光片）、隔热片、磨沙片；
6.物镜转换器： 五孔，后仰式；
7.滤光片： *45mmNCB11色温调节片(可产生接近自然光的白光，给拍摄提供清晰的图像背景)、
*45mmGIF绿色滤光片(可减轻长久观察带来的眼睛疲劳)；
8.聚光器： *长工作距离聚光器：W.D.75mm/N.A.0.3；
9.载物台： 台面尺寸：170×225mm；高度：距离台面195mm；
10.附加机械载物台： 行程126×80mm；培养皿托板、载玻片托板；
11.相差装置： *预定心相差滑板：PhL, Ph1, 中空位；
12.物镜系列： 消色差物镜4X N.A. 0.10, W.D. 30.0 mm；
*切趾相差物镜系列，CFI60系统设计，像差校正更完善，通光口径大，
透过率高，工作距离更长；
切趾相差物镜 10X N.A. 0.25, W.D. 5.2mm，Ph1；
切趾相差物镜 20X N.A. 0.40, W.D. 3.1mm，Ph1；
切趾相差物镜40X, N.A. 0.55, W.D. 2.1mm, Ph1；
利用切趾相衬技术改进物镜内部的相差环，减少了图象的光晕。
可更清晰地观察标本的细胞分裂活动及看到较厚标本更微小的细节。
13.目镜： *10X，平场宽视野22mm，双目屈光度均可调；带眼罩、目镜盖、目镜测微尺；
14.荧光装置： 荧光附件主体：视场光阑，滤色片盒，隔热片，遮光板；
照明器：灯室，集光镜，激发器；50W汞灯照明，调中镜，电源线；
蓝、绿两波段激发；
15.附件： 直通型C接口（可接数码相机和数码CCD）；
注：带*号为尼康特有技术
二、Nikon DS- Fi1c-U2 显微术专用彩色数码冷CCD摄像系统
（Peltier珀耳帖制冷却机构使CCD的温度保持在室温下20℃，可减小热噪声的影响，并防止热像素的产生，很适合微弱荧光的拍摄。拍摄范围：明场、暗场、相差、荧光、微分干涉）
1）CCD： *2/3英寸高密度CCD，总像素524万（有效像素507万）
2）可记录像素：2560*1920像素、1280*960像素、640*480像素；
3）冷却装置： *Peltier（珀耳帖制）装置：环境温度：室温下-20℃；
4）感光度： 相当于ISO32-1250；
5）模数转换： 12位；

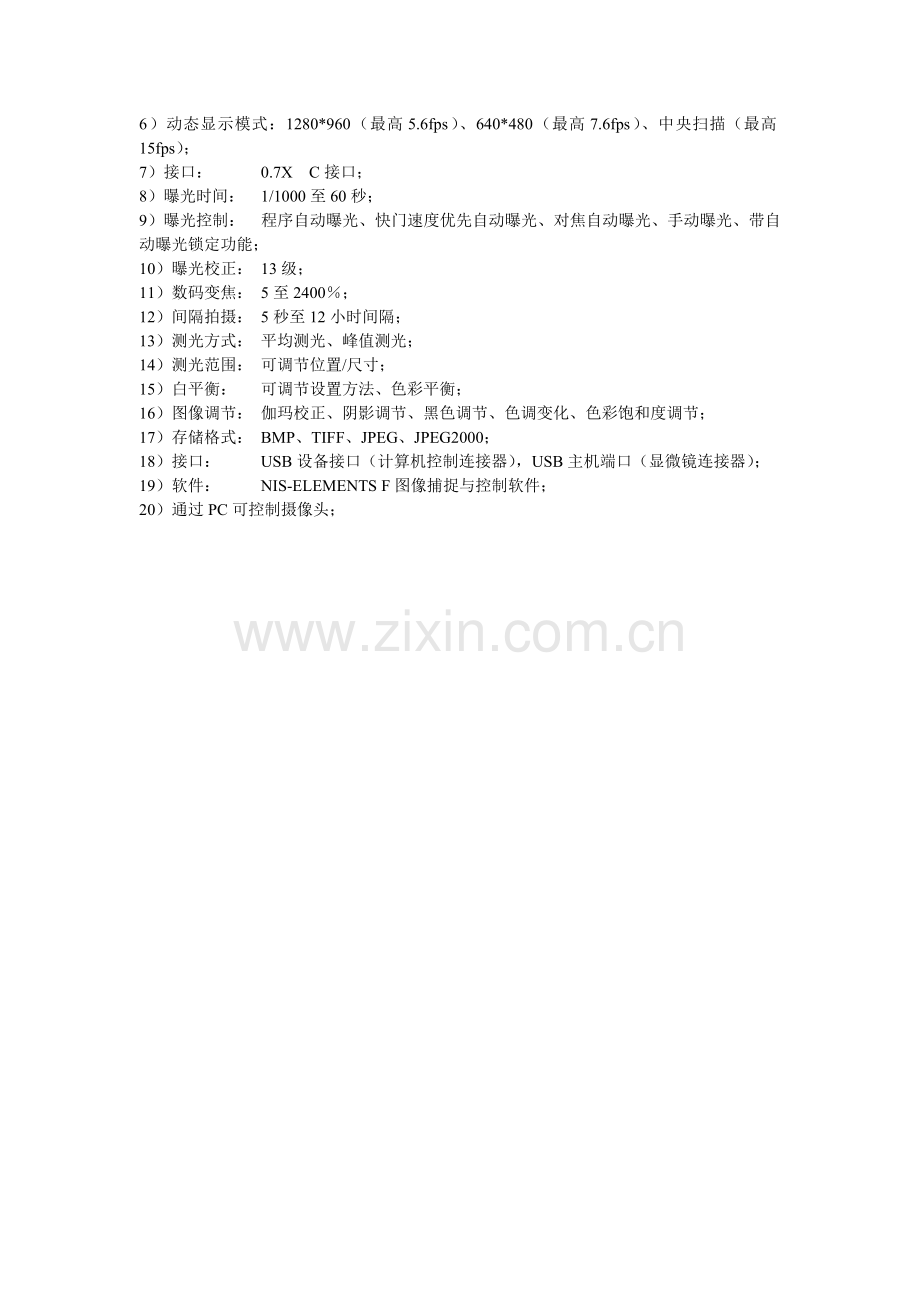

6）动态显示模式：1280*960（最高5.6fps）、640*480（最高7.6fps）、中央扫描（最高15fps）；
7）接口： 0.7X C接口；
8）曝光时间： 1/1000至60秒；
9）曝光控制： 程序自动曝光、快门速度优先自动曝光、对焦自动曝光、手动曝光、带自动曝光锁定功能；
10）曝光校正： 13级；
11）数码变焦： 5至2400％；
12）间隔拍摄： 5秒至12小时间隔；
13）测光方式： 平均测光、峰值测光；
14）测光范围： 可调节位置/尺寸；
15）白平衡： 可调节设置方法、色彩平衡；
16）图像调节： 伽玛校正、阴影调节、黑色调节、色调变化、色彩饱和度调节；
17）存储格式： BMP、TIFF、JPEG、JPEG2000；
18）接口： USB设备接口（计算机控制连接器），USB主机端口（显微镜连接器）；
19）软件： NIS-ELEMENTS F图像捕捉与控制软件；
20）通过PC可控制摄像头；
