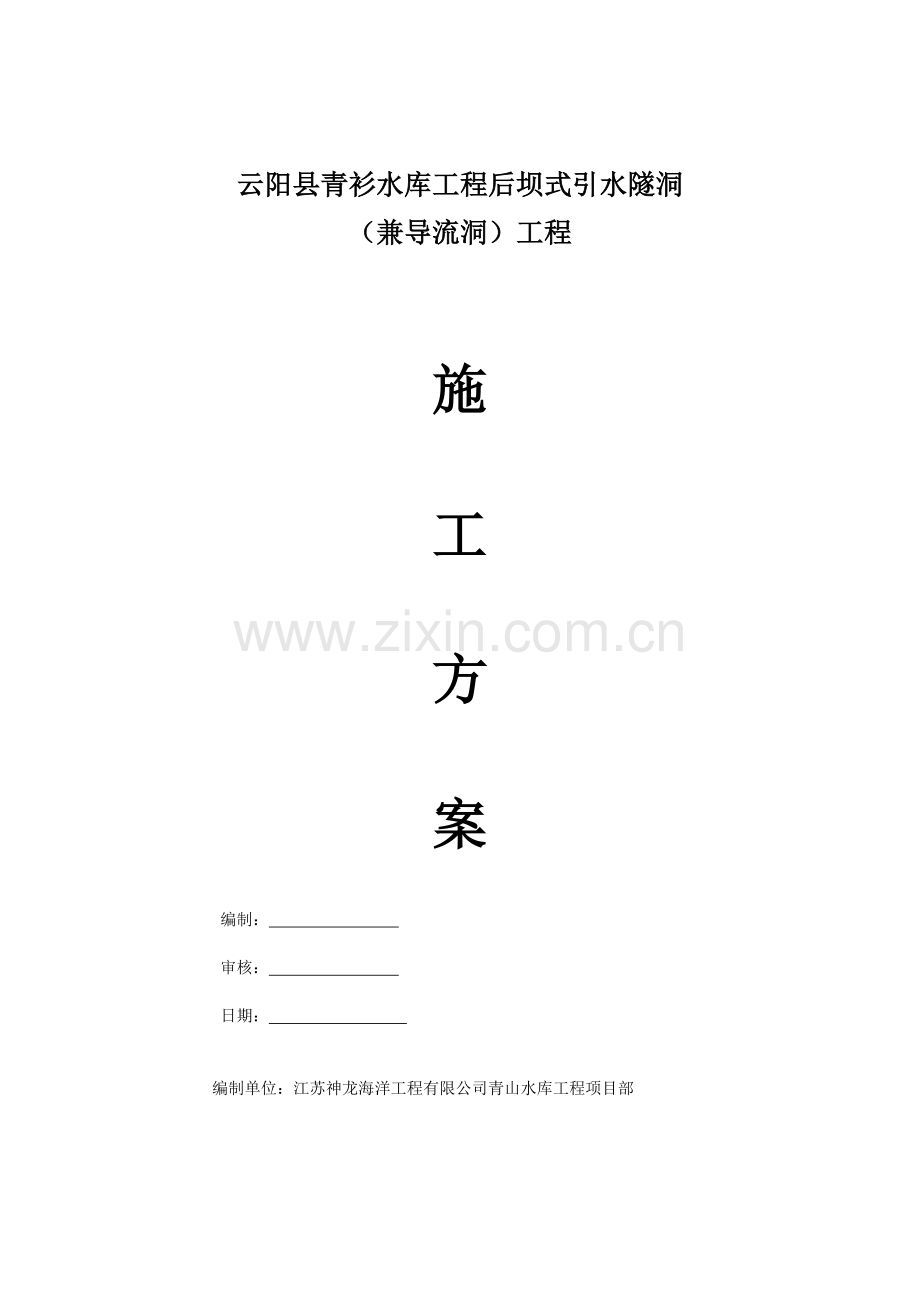

云阳县青衫水库工程.doc

云阳县青衫水库工程后坝式引水隧洞
（兼导流洞）工程

施

工

方

案

编制：

审核：

日期：

编制单位：江苏神龙海洋工程有限公司青山水库工程项目部

目 录
1、工程概况 4
1.1、工程概述 4
1.2、工程地质 4
1.3、周边环境 4
2、编制依据 4
3、隧道口明方爆破设计 5
3.1、施工方案的确定 5
3.2、浅孔台阶控制爆破参数 8
3.3、边坡及隧道洞脸光面爆破设计 10
3.4、爆破飞石的计算与防护 11
3.4.1、爆破飞石 11
3.4.2、爆破飞石防护措施 12
4、隧道爆破设计 12
4.1、总方案 12
4.2、隧道施工方法与措施 13
4.3、隧道开挖参数设计 16
4.3.1、施工方法及顺序 16
4.3.2、炮孔装药量 16
4.3.3、隧道开挖炮孔布置图 17
4.3.4、爆破网络 21
4.4、隧道开挖爆破安全距离验算 21
4.4.1、个别飞石防护 21
5、路基取石场和挖方爆破设计 21
5.1、 爆破设计时各参数的选定 21
5.2、钻爆设计参数表 21
5.3、预裂爆破设计 22
5.4、光面爆破设计 23
6、施工组织 24
6.1、工程概况 24
6.2、施工总体布置 24
6.3、主要机械设备、火工材料及人员配置 24
6.4、进度保证措施 25
6.5、质量保证措施 26
6.5.1、质量要求: 26
6.5.2、质量保证措施 26
6.6、爆破安全施工措施 26
6.6.1、凿岩安全措施 26
6.6.2、爆破安全措施 27
6.6.3、土石方明挖安全措施 28
6.6.4、复杂地层掘进技术措施 29
6.6.5、通风防尘安全措施 31
6.6.6、装岩运输安全措施 31
6.6.7、爆破技术方法及技术措施 31
6.6.8、安全措施 32
6.7、爆破警戒方案 33
6.8、爆破安全应急求援预案 34
6.8.1、总则 34
6.8.2、应急救援组织机构及职责 34
6.8.3、爆炸事故应急与响应 36
6.8.4、应急措施 36
6.8.5、应急响应 37
6.8.6、现场恢复 37
6.8.7、应急人员安全 38
6.8.8、公众教育与演练 38

云阳县青山水库工程导流洞
爆破专项施工方案
1、工程概况
云阳县青杉水库工程坝后电站引水隧洞（兼导流洞）工程，引水隧洞（兼导流洞）起止里程：导0+000.00～导0+418.00。导流洞洞身标准断面3.5m´4.6m(宽´高)，城门洞型，导流洞总长438m，其中进口明渠段（含封堵闸室）长37m，导流洞洞身长418.00m，出口明渠段长12.0m。导流隧洞进口高程为696.5m，出口高程685.21m，隧洞纵坡2.7%。主要施工项目包括：石方洞挖、支护、灌浆、混凝土衬砌等以及为完成本合同工程施工所需的所有临时工程。

a、爆破设计
（1）爆破参数
采用导爆管非电复式起爆网路，孔内和孔外相结合的微震微差爆破网路，直接型起爆。
根据我公司施工经验，石方明挖采用孔网参数孔、排距为2m，每炮孔承担的面积为4m²。
单耗药量主要取决于下列几个因素：岩石的爆破性能，一般与物理
石方开挖施工工艺流程如下图所示：
施工准备
表层植被清除
钻孔爆破
挖掘机转运
边坡修理
回 填
弃 渣

力学和结构有关，岩石越坚硬，越完整，炸药单耗越高。使用的炸药威力越大，单耗越低。堵塞越差，单耗越高。根据我公司的施工经验，本标段拟选0.45Kg/m³。
根据不同部位的开挖要求及实际岩性，初步拟定爆破参数如下：
① 浅孔爆破 钻孔直径：Φ42mm（手风钻造孔），钻孔深度：1.5m-4.0m,间距：1.5m,排距：1.2m,药卷直径：Φ32mm。
② 深孔爆破 钻孔直径：Φ80mm（QZJ-100B钻孔），钻孔深度：4.0m-8.0m,间距：2.2-3.0m,排距：2.0-2.5m, 单耗药量：0.5Kg/m³。
③ 预裂爆破 钻孔直径：Φ80mm（QZJ-100B钻孔），钻孔深度：4.0m-8.0m,间距：0.8m,排距：0.8m, 药卷直径：Φ32mm。 单耗药量：280-340g/m，装药结构：间隔装药。
④ 光面爆破 钻孔直径：Φ42mm，钻孔深度：1.5m-4.0m,间距：0.5-0.6m, ,药卷直径：Φ25mm。单耗药量：160-200g/m，
以上开挖的各种爆破参数，在正式开挖之前在现场进行爆破试验，进行修正完善，选择最优爆破参数，同时在开挖过程中，不断总结经验，再提出修改意见，使爆破设计更切合实际情况。
（2）爆破施工操作
预裂孔、光面爆孔采用YT28风动凿岩机钻孔。
堵塞长度根据孔径、最小抵抗线确定。
爆破作业在其他人员下班后进行，由专业爆破组统一实施。爆破时间尽量确定在中午12点到12点半，下午6点到6点半。隧洞明挖爆破警戒线范围在200m开外。
瞎炮的处理：由原装炮人员按规定办法处理，处理完成后，重新布置警戒，重新起爆。
（3）爆破震动监测
本标工程采用Topbox508s震动信号自记仪进行监测，按安全规程控制震速。
（4）超钻深度
超钻深度是指炮孔深度超出段高度以下的一段孔深，其作用是降低装药中心位置，克服梯段底板的夹制作用，使爆后不留底块。如果岩石坚硬，结构面不发育，则超钻深度要加大。超深一般按下式计算：h=(0.05-0.3)W（W为最小抵抗线）。
(5)堵塞长度
足够的堵塞长度和良好的堵塞质量，有利于改善爆破效果。过短的堵塞容易造成岩块飞散甚至冲天炮和出现根底；过长的堵塞容易在孔口部分形成大块。因此，堵塞长度取0.75W（W为最小抵抗线）。
（6）爆破网络设计
靠预裂面的一排孔为缓冲孔，其装药量为主爆破孔的60%-80%。在接近建基面、开挖边坡部位采用不耦合装药。因为不耦合装药结构可以缓解对炮孔底及周壁岩石的破坏。其他部位可采用增加单孔装药量，减少钻孔量的耦合装药方式。炮孔底部耦合装药，中部以上或上部采用不耦合装药也是较常用的方式。炮孔底部耦合装药，可使底板爆破得比较干净且不留根底。
b、石方开挖方法
自上而下进行，机械开挖，人工配合。
（1） 预留光爆层
光面爆破得要求：残留炮眼痕迹在开挖廓面上均匀分布；炮眼痕迹保留率：硬岩≥80%，中硬岩≥70%，软岩≥50%；两轮炮衔接台阶误差不大于150mm，同时，岩面平整，孔壁无明显的爆破裂隙，以利护面墙施工。
（2） 预留开挖层
开挖时，预留不小于0.2米的土层，采用人工清坡，达到设计坡比。
（3） 石方开挖
本标工程石方开挖工程边坡采取预裂爆破法施工，以保证边坡的开挖质量；主爆区则采用浅孔松动爆破技术。
主爆孔根据开挖高度，采用YT28型手风钻机造孔，孔径Φ42mm。边坡预裂孔及水平预裂孔采用手风钻。
开挖应自上而下进行。爆破台阶高度应根据爆破方式、施工机械性能及开挖区布置等因素确定，严禁采取自下而上的开挖方式。
随着开挖高程下降，应及时对边坡面进行测量检查以防止偏离设计开挖线，避免在形成高边坡后进行处理。在开挖施工期间直至工程验收，应定期对边坡的稳定进行监测，若出现不稳定迹象时，应及时通知监理人，并立即采取有效措施确保边坡稳定。
考虑到隧洞口施工现场地势陡峭，开采方式主要为200挖掘机挖掘，50装载机装载转运至弃渣场。
开挖边坡及建基面预留1.5m保护层采用松动爆破、光面爆破、控制爆破施工。测量时在开挖范围作好开挖钻孔深度的标志，并做好技术交底。
