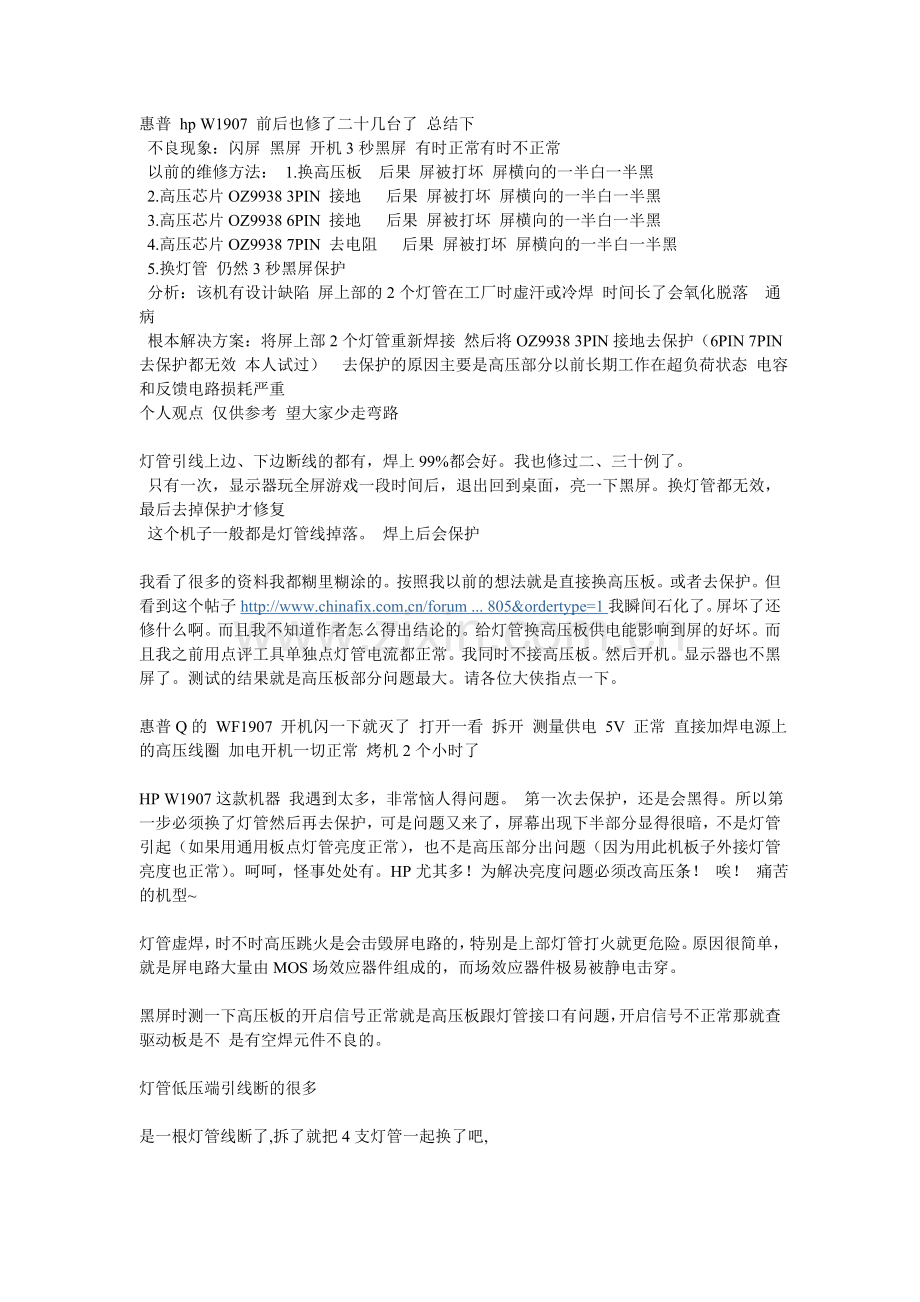

惠普 hp W1907 前后也修了二十几台了 总结下.doc

惠普 hp W1907 前后也修了二十几台了 总结下
不良现象：闪屏 黑屏 开机3秒黑屏 有时正常有时不正常
以前的维修方法： 1.换高压板 后果 屏被打坏 屏横向的一半白一半黑
2.高压芯片OZ9938 3PIN 接地 后果 屏被打坏 屏横向的一半白一半黑
3.高压芯片OZ9938 6PIN 接地 后果 屏被打坏 屏横向的一半白一半黑
4.高压芯片OZ9938 7PIN 去电阻 后果 屏被打坏 屏横向的一半白一半黑
5.换灯管 仍然3秒黑屏保护
分析：该机有设计缺陷 屏上部的2个灯管在工厂时虚汗或冷焊 时间长了会氧化脱落 通病
根本解决方案：将屏上部2个灯管重新焊接 然后将OZ9938 3PIN接地去保护（6PIN 7PIN去保护都无效 本人试过） 去保护的原因主要是高压部分以前长期工作在超负荷状态 电容和反馈电路损耗严重
个人观点 仅供参考 望大家少走弯路

灯管引线上边、下边断线的都有，焊上99%都会好。我也修过二、三十例了。
只有一次，显示器玩全屏游戏一段时间后，退出回到桌面，亮一下黑屏。换灯管都无效，最后去掉保护才修复
这个机子一般都是灯管线掉落。 焊上后会保护

我看了很多的资料我都糊里糊涂的。按照我以前的想法就是直接换高压板。或者去保护。但看到这个帖子 ... 805&ordertype=1我瞬间石化了。屏坏了还修什么啊。而且我不知道作者怎么得出结论的。给灯管换高压板供电能影响到屏的好坏。而且我之前用点评工具单独点灯管电流都正常。我同时不接高压板。然后开机。显示器也不黑屏了。测试的结果就是高压板部分问题最大。请各位大侠指点一下。

惠普Q的 WF1907 开机闪一下就灭了 打开一看 拆开 测量供电 5V 正常 直接加焊电源上的高压线圈 加电开机一切正常 烤机2个小时了

HP W1907这款机器 我遇到太多，非常恼人得问题。 第一次去保护，还是会黑得。所以第一步必须换了灯管然后再去保护，可是问题又来了，屏幕出现下半部分显得很暗，不是灯管引起（如果用通用板点灯管亮度正常），也不是高压部分出问题（因为用此机板子外接灯管亮度也正常）。呵呵，怪事处处有。HP尤其多！为解决亮度问题必须改高压条！ 唉！ 痛苦的机型~

灯管虚焊，时不时高压跳火是会击毁屏电路的，特别是上部灯管打火就更危险。原因很简单，就是屏电路大量由MOS场效应器件组成的，而场效应器件极易被静电击穿。

黑屏时测一下高压板的开启信号正常就是高压板跟灯管接口有问题，开启信号不正常那就查驱动板是不 是有空焊元件不良的。

灯管低压端引线断的很多

是一根灯管线断了,拆了就把4支灯管一起换了吧,

hp w1907显示器，故障为开机亮一下后黑屏，目测屏幕上部暗，判断上部灯管或高压电路故障。开盖维修吧。此机太难拆了，后盖只有固定底座的3颗螺钉（有一颗在一个胶帽下），前后盖结合真是丝丝入扣啊！不留一点缝隙，前盖又太厚，不好撬（客户在旁边看着，不能用“暴力”）。弄了很久，终于找到方法了：先把上边或下边中部使劲辦开，再贴着屏幕边角插一块宽铁片（此机主要就是角上的扣不好拆），一边用左手辦一边用右手向上抬铁片（左右开弓，前后夹击），就开了。 用表在路对比测试俩复合管（9971CD)都正常，其他贴片电阻电容也无异常，找一外形脚位都相似的高压包（原机用SPW-068LSE,换成S80GL19T-8-V1TPV 0635),把上包换掉，通电OK,不黑了.]




最近看有坛友针对这款显示器的提问，觉得拆这显示器有点困难。今天正好我也拆了一款W1907显示器。 本着奉献精神，为了让大家少走弯路，有个借鉴。衷心希望此帖对大家有帮助。

拆到这里就基本结束了，小弟用了近五个小时来拆机拍照编辑上传。。。
感谢大伙捧场。。希望能帮大伙解决点问题 能派上用场

按图开，最好用硬纸垫着点。
·

个机子下面有两个一字口用用一字LOUSI刀用力橇就是了，在下面一边一个要仔细看，我上次也拆了好久才发现有这个

HP w1907显示器的维修
最近用手头的零件，居然凑了2台电脑出来，不过没有合适的显示器，也只能放着睡大觉，与其放着贬值，不如找找有没有合适的显示器，晚上逛小熊论坛，就把这个事情顺便搞定，买了2台坏的hp w1907显示器，一台亮一下就黑屏，一台屏幕中间有一大片色块，2台一共100元，价格便宜，打算2台修一下，拼出一台好的。
惠普的这款显示器，居然找不到一个螺丝，一时不知道从哪儿下手拆机，上网研究了一下，多数建议是在屏幕下部有2个小长条，用一字螺丝刀撬开，然后用电话卡之类的卡片慢慢撬，折腾了2个晚上，手指头掰的和萝卜一样红红的，还是一无所获。
早上起来依然在想有没有合适的工具，顺手拿起手头的尖嘴钳，以外框为支点，没想到几下就撬开了上盖，屏幕有色块的一台，除了换屏，基本没别的解决办法，于是重新装好，放在一边，剩下一台研究了一下，应该是高压不均衡，电路保护了，于是找了个跳线，短接了oz9938芯片的3脚接地，屏幕立刻就好了，但是屏幕显示从左到右渐亮，同时能够听到高压的滋滋的放电声，还有轻微的臭氧味道，赶紧关机，可以肯定是灯管出问题了，上淘宝花了40买了2套带支架的灯管，静等发货。
2台显示器的液晶屏并不一样，虽然型号一样，但是有色块的屏幕是三星的，感觉品质要比灯管坏的群创INNOLUX屏幕要好很多。上网查了一下，群创的这个型号MT190AW01故障率相当高，主要问题就是出在灯管上，应该是产品的缺陷。
快递在路上耽搁了4天，终于到了，周一晚上回到家，等到小的睡着了，一个人把显示屏整个拆开了，由于是第一次拆，磕磕袢袢走了不少弯路，小心翼翼的卸下了液晶面板，掀开2张塑料膜，终于看到了2根灯管和侧光板，取下来一看，一组灯管一端已经碎了，难怪要高压保护了。换上新买的2组灯管，却怎么也装不进去了，原来新灯管比老灯管要略厚一些，而液晶屏的组件精度很高，导致装好灯管的侧光板根本无法装入后盖，无奈，用了一根好的老灯管，加上新买的灯管，混合安装，总算放进去了。装好所有组件，开始拧液晶面板的电路板螺丝时，发现问题了，同样是由于灯管问题，导致电路板的排线略短，电路板的螺丝孔位错位，勉强上了一颗螺丝，就再也没有办法固定了。
装好面板，去掉了高压保护短接的跳线，怀着忐忑不安的心情开了电源，耶，居然给我修复了。屏幕的颜色极正，比我新买的led背光的aoc液晶显示器鲜艳多了，原以为背光膜上那几个怎么也擦不掉的手指印会有影响，没想到一点也看不出来。本来已经做好放弃修复，去单买液晶面板了，没想到居然修复了，呵呵，太高兴了。

接同行送修一台HP1907液晶，说是有时候能用半个多小时，有时候一亮就灭，他说是高压板坏了，自己用四灯小口通用板测过灯管了，没有问题。: L! V4 u, P; y

3 E" J1 A5 z3 ?, ^. h8 X实际维修中，这款机子除了电源部份故障，我真的还没有碰到高压坏的，外接灯管试机，几个小时也没有问题，根据自己的经验应当还是灯管的问题。' d7 m( o3 a7 c$ P
" P% a; x* X* }# s* @* V* M. X
说个小窍门吧：HP1907的灯管本身损坏的几乎没有，都是灯管线开焊，要不就是焊接不良，拆出一面灯管后，直接轻轻拽动低压端的，哪根一拽就开了，哪根就是焊接不良
6 R+ k3 T9 ?5 [% k: H( `5 o( ]8 \4 [% v$ b; M8 _- V X) M4 h
三分钟，呵呵，上面一组一根虚焊了，重新抽头上锡，焊接的时候，用铬铁加点压力给灯管线焊头部份做成圆弧，焊接完毕，装回试机，四个小时没有问题: i# w: g4

其中一组灯管线虚焊,确实存在,但是这款机器高压板也是很爱坏的,OZ9938GN方案.
富士康群创屏的通病,一根灯管线虚焊

我这也收到一台HP L1706的机器，说是用半个小时就灭，正怀疑是灯管，可有人说是高压线圈，有点迷茫，这不稳定的机器不太好测。

电路板也会有问题的。. V% b+ U4 k& C4 U7 r" o9 b+ \

( E4 x$ l% N$ N5 P1 w前几天修了一台， 灯管线掉了。 焊后还是黑屏。结果改了一块通用高压板上去。

换灯管试一下，不行的话就是屏的问题，这款机器就是灯管问题通病。

这种机机型有两种常见故障：9 f( [2 G' E+ a
一、高压问题。高压线圈，升压管（9971GD），灯管。最肯坏的是灯管。灯管一般是接头处漏电导致保护，灯管自身没老化，重接一下即可。升压管和高压线圈要用同型号代换，特别是高压线圈，有点特殊，引脚绕组不一样。如果确定高压部分没有问题，那就是第二种情况，直接写MCU程序。
, T5 ^- U1 C4 L5 y% N8 \# m二、驱动板的MCU程序出错。附：MCU程序。
% m% w1 m1 l/ [% x4 } t5 f机型说明：HP W1907 液晶显示器 MCU PM25LV010 程序 读出版本：C6CC
& U& @* X0 F( L; [, W# P' n" V% b. N 驱动板芯片：TSUM56AWHK-LF-1
( l, [8 D6 k& T0 u8 t' _ 驱动板编号：490481300600R 1L1F-027 REV:A) Q" m5 `" p5 D4 [' M, B& X
液晶屏型号：MT190AW01

刷写方法：将芯片取下用编程器写就可以了，，25开头的那芯片

部份机子， 出现接好灯管后还会保护。6 t, b( } C. u6 k, i U$ M$ ~
$ u+ a$ v' ~5 H1 A+ t, n3 b# F7 m
如果高压板3脚接地去保护，会引起一边亮，一边暗。 怎么解决？

接修一台hp w1907显示器，故障为开机亮一下后黑屏，目测屏幕上部暗，判断上部灯管或高压电路故障。开盖维修吧。此机太难拆了，后盖只有固定底座的3颗螺钉（有一颗在一个胶帽下），前后盖结合真是丝丝入扣啊！不留一点缝隙，前盖又太厚，不好撬（客户在旁边看着，不能用“暴力”）。弄了很久，终于找到方法了：先把上边或下边中部使劲辦开，再贴着屏幕边角插一块宽铁片（此机主要就是角上的扣不好拆），一边用左手辦一边用右手向上抬铁片（左右开弓，前后夹击），就开了。; y2 I) D( D L$ A" f8 ?
用表在路对比测试俩复合管（9971CD)都正常，其他贴片电阻电容也无异常，找一外形脚位都相似的高压包（原机用SPW-068LSE,换成S80GL19T-8-V1TPV 0635),把上包换掉，通电OK,不黑了。1 e @
该机有两个通病,一是高压包坏,另一个是灯管坏,当然灯管坏的需要是MT190AW01的屏.

换高压包可以长时间使用的,成本低.如果换通用高压板,固定和使用寿命都不如原装,但可以收上钱.这款机器也好拆,把显示器倒立起来,可以看到两个小孔.

屏上主芯片是LRU3412

这机高压板通病 直接短接强开$ e- J, m%

换个通用高压板就好了，可能是四个灯管不一致造成自保，通用板大部分自保条件没这么严格

各位大哥，小弟今天接一HP W1907液晶。拿来时屏问题是一开就黑屏。但可以断定是可以隐约看到图像。本来像这种问题。一般可以诊断为灯管坏。要么高压板坏。* Y8 ~' w2 P h+ ]/ Y! G
好不容易拆开了。（这屏还真是不好拆）经过几次反复测试。为屏下方灯管不正常。换之。可是当我装上以后问题依旧。
4 S- c: S! h& M9 Y又拆开。把屏上方两灯管也换了，测试10分钟，正常。就装起来了。没想到装好后又出现开始一样问题。这下麻烦了。
' y* [ s& R$ n难不成是高压板？再拆开。外接灯管。开机半小时也没见黑屏啊。可是为什么一接屏里面的灯管就黑屏呢。( Q/ `0 t6 u: t( e: a' K4 Y
这都可以不管。就给换高压板呗。注意一看。通用高压板感觉太大。里面没空间放。& h0 M$ G* j" ?' {3 e; \4 N6 ~$ I
后来想就把原芯片去保护吧，但翻过来一看。这芯片型号糊糊不清。根本看不清型号，使用高度放大镜也不行。所以不知道怎么去保护。
3 z B |' \. J 特在此发贴求助：望修过此型号屏的哥哥给点见意。。谢谢~！！！！

这应该是HP(废品)1907的通病吧,该机设计过于垃圾不容易拆开.本人遇见多台这款机器,故障现象也一样同楼主的,换灯管后有时正常有时又不正常,无奈之举换通用高压板,但有时也不正常,特别是冷天刚开机,一会又熄灯了.后把14V的2个25V1000uf电容换了才算勉强解决问题.拆下的电容容量也没减少多少.郁闷哦!高手们赐教一下该机还有其它问题没.
# E5 i6 y1 q) q2 e2 z! q& z s8 z) _& K) A) u# n- z
# [& _. [0 F/ j& i

" y! ~! H+ G4 F9 N; D' W6 L而且这款机器的灯管(4支)两端有极轻微的咝咝声,用带架的原装灯管换也一样.用到几分钟后声音消失.声音消失后就不会熄灯了.
$ h5 P7 U; l" g- D1 F
点评

zpsgthjm 听你这样说很明显是高压过高打火了吧，可能要求比较严格哦。。。。。。。
HP.LG都这吊样，需要用胶带把线与铁架分开，绝缘

你(通地)就熄灯建议你重新装灯管,应该是灯管两端的绝缘没处理好,当然换通用高压板更便捷,装在铁板的斜面和喇叭之间即可.

这垃圾。终于搞定了。不用绝缘。也不用换通用高压板。只需把芯片对地断路。去掉保护就OK了。现在这屏已经装好试了快三小时了。明天再试下，如果没问题可以交货收钱喽！！

今天接到一个客户的HP w1907显示器，说一开始用有时候点一会就灭，有时候还能用，到今天为止客户的显示器终于倒下了。客户拿来我们第一要插电进行测试一下看看问问题。插电等闪，有时候又不闪了，直接不亮，屏接上无显示。拆机吧，把显示器看了个遍，这HP的显示器咋拆呀，还真没拆过，无从下手。就看看咱论坛的贴吧，有没有遇到这个问题，一搜有不少同志遇到了相同的问题，经过仔细观察屏的正面左右下方还真有个可以撬的卡扣，拿螺丝刀开始撬，撬的过程当中不小心把右边的壳弄断了，哎伤心啊断点还不是那么坏，拿502给沾上了，到时候告诉客户不小心把壳踩到了。拆开了，看了下电路板没有肉眼能看到的烧痕或硬伤。拿表测输出电压呗，有输出但是一接灯管就电压拉下来了。用专用测灯管工具测灯管背光板亮了。看来灯管能点亮，初步判断灯管应该没问题，当然我是菜鸟，只能想这些。灯管没问题那问题出在哪里呢，我唯一思路很清晰的是肯定是高压部分出的问题。都说9917GD爱坏，我量了也没问题。我正好有两组灯管外挂灯管看看能不能正常。接上后灯管正常各线路供电正常开机指示灯也变正常了，害我绕一大圈，这个时候已经快要下班了。正好没换过灯管，这是第一次，就赶紧拆下下来着手换灯管吧。拆出来灯管发现头的皮套往外拽线头有点短，把皮套头整裂了一点，但是使用应该没问题，这个时候又发现热缩管没有那么大的，毕竟我从来没换过灯管所以没准备，跑我们前边500米远的商城买了热缩管。回来就只有10分钟要下班的时间了。我焊接了一个灯管，测试正常OK，准备明天换另外一个，顺便说一下我测试的那个带支架的灯管支架和皮套卡不进去，所以手工换掉废的灯管。灯管不是两根嘛里边有一根不亮，肯定高压保护了，这两组都是这个问题。我是统统换掉了，管他好用不好用，毕竟用那么长时间了肯定老化了！今天先写到这里明天待续。。。。。3 @+ _( N) J3 \' m& }. L

$ U7 L) X' X" U/ E6 Q补充内容 (2011-11-26 18:45):% p0 ^, T4 ~0 ~2 I
今天把灯管换掉了，费了好大劲才手工焊接好灯管，结果装完亮下灭，不知道高压背面那个芯片哪个引脚接正在查询当中。。。。。& r! k5 D1 H& z Q/ ? |
?8 e" O* `8 D: f
补充内容 (2011-11-30 08:38):( i3 Q2 k) Y+ ]1 R4 f
灯管后来我换了两组带支架的，结果上去一半高亮，一半暗，希望大家能给我这个菜鸟说一下买什么样灯管适合这款显示器用！
+ k) W/ h" Y- p( h" ]8 N' v# x/ @1 L- S) j5 j! `
补充内容 (2011-12-9 16:18):
3 _: Q3 }& _9 c0 qHP这个W1907今天换完灯管已经完美结束，淘宝买的灯管真不错，如果有朋友遇到和我一样的问题，联系我QQ：404222373

惠普19寸这款SB机器是用的软思的板子和屏，用上3年左右，上灯管的的反馈线就会虚焊，一般情况加焊就好。如果灯管黑了才换掉。这种情况基本上很少。另外还有一点，这款机器如果你用的灯管质量不好，或者是大功率的灯管的话，很可能会导致屏幕一半亮吗一半黑，或者直接闪黑。建议原灯管没烧黑就不要换。

灯管反馈线加焊后保护的也有很多。 一般去保护吧。懒的换灯管

难道你不知道去保护是又风险的吗，烧时间长了液晶面板很容易损害。并且这款机器加焊反馈必好！一般不需要换灯管。

接到一台显示器，是HP 的W1907刚开始是不开机，开机针上面有3。3V左右的电压，按开关就是不亮！我测量了一个有两个1117的管子，一个输出电压是1.8V 另一个1117输出的电压是3.3V左右，检测不出什么问题，于是我就断电测量，发现1117有两个脚是相通的，按理来说这是不可能的啊。不管三七二十一，我直接就把驱动板给换了，问题来了，换驱动板要改线的嘛！我测量了电源板上标识的VCC ONOF GND 测出来后就与刚换的驱动板接上，开关机可以了但是问题来了，灯管点不着！也就是说没有商压信号！我测量了一下这个VCC 是5V ONOF这个引脚没有电压！（不知道这个ONOF 一般电压是多少呢？不按开关开机的情况下有没有？）另外就是连接GND 应该就是这么一些条件吧！但是连接好还是不行！求网友解答了！

ON/OFF电压也差不多在3-5V之间，你不知道哪里是ON/OFF可以开关机测电压，开机有电压，关机没电压，就是ON/OFF， 再接个地就行了

ONOF应该是5V的4点多也行 开关关后应没电压 开了应是5V.驱动板的ONOF接高压板的ONOF。在接个地。再接个5V。不能接高压板的12V。

以下程序都是从原驱动板主读出来的。保证无任何问题。: n; u! w/ C- M! [
是在修电源板时，拆下25L芯片用编程器读出来的。
/ s W: a/ f8 c# C* t- T2 ~$ X- D0 T% v+ \
相关说明：
3 X& G) Y+ [, ^; {/ A5 a这款HP的机型驱动板上有四个25芯片。似乎每一个里面都是带程序的。我全部都读出来了。并且程序的后面以该芯片在板上的标号标识出来了。方便大家使用。' `/ p2 j) F7 j6 @
显示器型号HP_W1907+ D! D# i! M4 e4 V3 g4 b& r0 A ~* x
屏号MT190AW01
- D2 p+ |( J- p+ c; z% w/ p( KMCU:Tsum56AWHK-LF-1
c3 ^# a$ M5 j板号:490481300600R
4 ?) {2 A- M/ B* v- Q条码:790871300600R 08760AD0C611 0831% V7 H+ m) }9 v% Q% n
ILIF-027 Rev:A 2006.1
" c7 @( b9 h7 J# ~8 H3 B2 |. C0 m# p( ?% j3 A$ m& f0 [- Y
! z! u* i+ ~% _8 n" A
+ O+ ?, s) h, _5 r) b! U
显示器型号L195We
" n! Q$ }3 ^2 B2 ?3 C5 |* \ g1 F; ?, W屏号 AM19005A48281013964
) N3 ? d! X+ Q( o% X' \% N PV190WLCM8 G+ N$ ?0 m9 T; E/ Z4 K5 l5 C! a
驱动板 PLD99Q10870131065& b! Y+ w! S( F: C, y
C01-L10-L195W-11EVH
" T1 m% [4 {% {7 Y# b4 f* v1 O200-100-L195W Rev:S1H 2008-01-07
5 o" h! N. k, t1 S2 UMCU:TSuM56AWHL-LF-1; H9 m* X* I0 I* K
6Key,VGA+DVI

相信很多人都修过这机器都是换板去保护这样搞的吧,说一下修的方法吧,首先试灯管,有问题的就换了吧,换了还是一样是不?不用急,再量一下供电有没有跳变,有跳变的段开高压再量吧,这个机一闪即灭很少坏电源部分的,要不就是有电容鼓了,段开高压没有跳变了吧,换高压包吧,这个就是关键了,很多人换了灯管,换了高压包还不行,原因就是在这里了,这机用的是SW-068高压包,把它换成SPW-080的吧,你没有?没有上淘宝去.换了是不是好了,呵呵,高兴吧,我都修了20多台这个机了,都是这样搞定的,只有一个机最后是换了4个高频电容才好的.大家按这个方法修好了机再来顶一下吧

换 高压 包 麻烦 一 个 包 也 要 15 通 用 的 也就 15 那样 那样 维修 周期 也 长了 去 保护 拷机 能 用 就行

高压包不容易买到。我检修一台LG1934S，也是亮下就灭，把驱动IC，功率开关管，电容，灯管全换还是不行，只有怀疑是高压包，但找不到。哎。可怜LG的还是22V的代电，用通用板也不好改。

楼上的, 你换的灯管不行.
* z/ w0 t s4 X' F5 a$ K# K9 g9 d0 [5 d; M
LG的屏, 用8毛一根的灯管是会保护的, 你用好一点的灯管, 或者是拆机灯管. 肯定行.

HP这款机器，亮一下就灭，一般都是灯管的问题。
1 D d* `0 o& }8 Y$ X: x) e& }换了灯管大多就会好。就算是高压板的问题，高压包坏的也少
?$ X/ w' C2 f4 Q6 {" D我现在做的就HP的售后，我了解

高压包药坏的机会真的很少，顶多就是虚焊，补焊一下就好了

这个包8元一个,有卖的,我以前也有换了灯管的没好,连线换了也不行,有人肯定说我没换好,我用成品的也不行,这不怪我了吧,换SPW-068上去还是亮一下就灭,后来换上SPW-080就好了,以后的我全是这样干的

W1907 这款显示器 亮一下就灭了 一般是灯管的问题 我这边都不用换灯管。一般都是一端开焊了 直接焊好了 就可以了 这样开焊的我都修了十来个了。

今儿修了个W1907,徒弟修完后瞎鼓捣鼓捣出来的 呵呵 大伙在买新屏的时候,当个测试方法吧..看看屏有没有瑕疵..1 H$ D" v' r# d+ D0 }/ R
! }( m9 P# `9 d( t5 K
给显示器插上电源,然后按住menu和+(加号) 这两个按键,同时按住电源,待电源灯亮蓝色以后,松开电源按键.但是不要松开menu和+.稍等一会儿,屏幕会一次闪烁 白-红-绿-蓝-黑..不停的交替闪烁.5 L' Y8 @; O) M: a; D9 @
2 l, F& L4 b- U4 z4 r
这个功能不错..在买显示器或者维修的过程中,可以用来判断显示器面板是否有瑕疵..呵呵

是把老化开关打开了吧，AOC，LG的都有，便于生产线上在不接信号源的情况下连续长时间测机

今天接到台HP 1907W ，故障为开机一秒黑屏。检测为灯管问题，换呗，换好了，通电测试，傻眼了，[我每次换灯管都是先换好，测试正常才装灯管进去】。灯管居然有大约5公分微亮，结果不言而喻了，保护了。我就纳闷难道是灯管有问题，但是是新的啊，不服气得我就拿通用版点新换的灯管，很亮，很刺眼，完全正常啊，这说明我换的灯管时好的吧；可是拆机用我们专门外接测试的灯管时，外接灯管正常啊。这说明原装高压板式好的吧！一时陷入困境，于是换掉电源高压一体板上得所有滤波电容，300V得都没放过，高压线圈，可是故障依旧，且听见电源变压器发出电流声。。。最后变压器，光耦，431 基本都换了还是老样子，没辙，去保护吧，但屏得亮度又有点暗，想就这样交给用户吧，又觉得咱搞维修得要么不修，要修就得给客户修到最好吧，于是就换通用高压板吧，可问题又出来了，不保护，但每几秒闪一次。。。穷途末路了，前辈们，支招吧！ 小弟在此谢过了！

电解电容在低温下内阻增大引起滤波不良.

原装TMS92903CT可代TMS92920CT三星943NW常用变压器 逆变器
LG W1934S HP W1907电源板常坏SPW-060 SPW-068高压线圈
三星740N 940N 液晶升压变压器TMS91429CT逆变器 高压线圈

EEL-22D可代EEL-22W LG常坏通病的高压变压器 升压线圈
AOC 联想 L193 195 915 系列 通病高压线圈80L19T-24-V可代 80L19T-24-DN 80L19T-24-SY等，初级7脚,次级2脚等大部可以代用
TM-10160 高压线圈 三星T240电源板高压变压器
TM-10160是原机24寸机器用的，功率很大，可以直接代用TM-1017 TM-0917 TM-0817等TM系列的变压器
大家有没有其他型号的代用类型，欢迎补上

补充下/ i7 S' \# {1 U0 c. C4 B
通用型号列表：
. x# G8 y0 F5 K3 {8 V b* N9 F; x/ q( B( B H% U3 r. N

1 f1 A9 R. N% s2 _- F
) N: Y( `- N4 D i
S7 J( P) w' \# J: }1 a! E& ]2 ^3 T+ H' f9 o+ d. s
TM-0815 TM-0917 TM-1017（通用）
4 L' X0 V) |2 i U) i. C* Z
7 n0 v1 F/ y3 Y5 |& v2 }, x / Z3 e5 W7 e' b. }

. v& E1 X1 f8 q7 f: H) G80LL15T-7-V 80LL15T-7-DN 80LL15T-7-YS（通用）/ U' k/ C ^% J* C3 s! }1 B% ?
) b, x+ c9 ^% d
2 X/ d( _" x* j9 s: b

0 \# L+ P" g# l# m; V2 W730-703-190DTLBH730-703-170DTLBH （通用）
4 g3 O% P9 j' |) L* Z9 }& {
8 s! S1 p+ V6 Y0 t7 ^0 e; W& @
0 p* [9 q% F" Q/ z s
' B/ c C+ ]' X8 |: n& M) n3 N( y# o) c19.26048.001 19.26038.001 1J.26048.011 u( B1 Z9 Y! }" Q# x
& }8 ]% C: s# A8 |/ K0 Q
（通用）' j6 g( R7 v, n r. W' O1 z

今修一液晶，HPW1907 本来很简单的故障，亮一下灭，这机器就两个故障点，一个是灯管，一个是不开机，那就是MCU 坏了，修灯管吧断一根线，拆灯管，一不小心灯管断了，找一全新的换上，装好不上屏，亮一下就灭，然道没换好，折开看焊得挺好的，，两个都给他换全新的，还是 亮一下灭，从早上都弄到下午了，实在找不出毛病，找一个别的灯管上的线换上好了，这液晶修半

的做法是灯管焊好，先不装屏了，先用通用板点一下了。会不会保护。然后再用原装高压板点。烦是烦了点，但是提高了成功率。装屏后一次成功。

这款机器富士康生产的板子，高压变压器边上的几个电容容易坏。不过楼主换过灯管，也有可能是灯管焊接处于屏框之间有轻微漏电，是我就直接把PWM芯片保护电路直接弄掉，什么都OK了。

求助前辈！刚踏上液晶维修得征途，昨天客户拿来一台HP W1907过来，现象是亮一下即黑，给客户说了极有可能是灯管损坏，客户同意维修后，看着HP这款机型傻眼了，这款品牌机不好拆啊，折腾半小时，也没办法。没辙，还好师傅回来了，两三下搞定。羡慕啊！最后检查有组灯管有问题，更换后，居然连烧2个高压条，单独接一组灯管能亮，接两组就烧。前辈们指点迷津啊，是不是小弟换灯管绝缘没处理好导致灯管短路烧板子啊，可单独接一组灯管又没问题啊，实在是一头雾水，前辈们给小弟一点思路吧！！

换灯管记住要上热缩管，不然怕连到地上去了。

看看屏后面的背光板是不是有烧黄了？要是烧黄了最好把高压灯管的线换掉，因为过热，可能线也老化了
5 H7 G6 _0 g' s( L A以前修块屏，一月就回来一次，每次都是灯管断线，后来换了线才好的

继上次联想LXM-L17AB白屏修复以后，得到那家公司的认可以后，这两天又陆续拿来几台液晶和主板。其中有一台特别让人纠结的维修记录给大家共享下。型号是HP-W1907，故障现象：开机闪屏。这个机器开始的时候是我一同事拆的，他是从后面拆的，结果纠结了一个多小时没拆开，后来经过多方求助才知道是从前面拆。 拆开以后里面的卡扣是这样的 ~~外接灯管，上电。测试高压一体板到驱动板处电压，发现5V电压在2V-5V跳变。此机没12V去驱动板，再测高压处25V的电容正极，12V供电在5V-12跳变。这个时候可以排除不是灯管的问题：拔掉功放和菜单的排线，故障依旧，排除按键漏电的问题：再拔掉驱动板的排线，发现电压不会跳变，初步判断是驱动板的问题，稳妥起见，确认驱动板是不是好的。这个时候找一个通用高压一体板，接3根线到驱动板，一根线到驱动板第8脚的5V处，另一根接地，最后接ON/OFF。上电测试，发现灯管不亮，于是高压一体板的ON\OFF线上接1K电阻，触碰驱动板上其他的阵脚，发现第4根可以点亮灯管，并且可以控制开关。此时灯管常亮，再测驱动板板的各电压都正常，原件也无发热现象。此机闪屏排除驱动板问题。又接回原装高压一体板，断开高压12V供电，找一个2025高压条，同样接3根线到高压一体板处，一根接断开的高压12V处，一根接地，另一根接ON/OFF，上电发现故障依旧。排除高压问题。再接上原高压供电，断开功放的12V,5V供电。电压还是在跳变。这个时候就可以把故障锁定在电源部分。这个板子的电源IC是P1337它是由大电容经过一个17K的电阻，输入330V到8脚，6脚输出12V电压，根据我的维修经验导致带不起负载的问题：一般情况下都是大电容性能不良，或者一些二极管，电容还有开关管性能下降导致开关管不能正常导通，电源内阻增加，负载能力下降的。这样时候检测到8脚的330V电压在跳变，而大电容的330V电压却是正常的，，直接按照杀通病的方法，拆掉开关管，检测正常，再拆2欧姆电阻，检测正常，光耦旁边的25V电容换掉，还是不行，最笨的方法检测整个电路上所有二极管，电阻和电容 都是正常的。有点郁闷了，难道是P1337或者大电容，不管了换掉大电容，还是在跳变，换P1337的时候郁闷的事情来了，P1337换上去之后，竟然灯管不亮了，它的8脚是不跳变了，但是6脚输出却有22V。再测其他各脚电压都是0，我的那个神啊！纠结啊！故障扩大了，修不下去了，点燃一支烟，慢慢回想每个步骤。换之前灯管还可以亮，难道是因为吹的时候把P1337处吹鼓的原因，那没关系啊！压下去就可以了。用放大镜观看P1337各脚也没短路啊，抽了2支烟，实在找不到问题，就丢在一边。晚上吃宵夜的时候，同事无意中提起，以前修一N61的时候，由于买的9020是假的，导致换了6个才好。突然脑中一闪，找出W1907的高压一体板，换回原来的P1337，久违的灯管终于亮了，虽然是闪下就灭。但还是像黑夜里的星光给了我极大的欣慰。找出所有的P1337连换了3个都是可以亮的，{不敢吹了全用烙铁拖下来的}排除了P1337的问题了。“TMD皇冠买的配件也有假的”继续~~~~~换开关管，启动电阻，故障依旧，不死心，换光耦，431，1815，那个电压啊！依然是在升升降降。换变压器处两个复合二极管，还是在闪。这个时候维修陷入了死局，没思路了。只有求助了，经过多方咨询，给的解决方案也都是我换过的东西。只有大懒虫给的方案不一样“用示波器打12V的波形|”抱着试试看的心理，用示波器一脚接大电容负极，一脚接P1337，6脚，波形正常。再上电测试，灯管竟然不闪了，再测电压6脚也不跳变了，测试一晚上都没闪。今天一早心中纠结，狗日的板子修好了，却不知道怎么修好的。作为一个维修人员，最大的悲哀莫过于此。不行，一定要把问题找出来。依次换回原来的，大电容，P1337，开关管，2欧姆电阻，431,1815，光耦，25V电容，还是不会闪屏。再换2个复合二极管的时候，故障出现了。拆下来测试其阻值，发现其他3个脚的阻值是520-530，另一个脚是595，而新的阻值两边都是510，再换新的上去，还是在闪，打下波形，又不会闪了。至此此机修复。其中的原因还是没想明白，为什么要打波才不会闪。。。。以上维修方法仅个人愚见，若有更多解决方案，请多多交流。发个P1337的脚位图给大家分享，此图由大懒虫提供，更多图纸请找大懒虫~~~~2010年5月24日11点20分修改：：：早上又返修了，直接换掉复合二极管和变压器后,不用打波形，也不会闪屏。试机至现在OK。

自白屏门事件后，我们得到了很多网吧和电脑公司的认可。今天又有三台HP-W1907{网吧机}拿过来修，在基地搜索了一下，发现HPW1907问题都没解决，还没有这台机器的完美解决方案。第一台是不定时黑屏，拆机方法在这里我就不多说了，拆不开的朋友可以参考我的另外一个帖子 3.3V，电压都正常，高压一体板14V，5V电压正常，测高压部分OZ9938各脚电压都正常，用专业测试灯管工具，测试灯管，发现有一根只亮一半。拆开后发现那根灯管有一头脱落，如图，再看那根灯管的有点发黑了，遂把4根全部换掉。上电测试，发现此机器冷机开机的正常，但是如果在使用的过程中，把他关掉，再开，就会3秒黑屏，要开5-6次，或者关机5分钟再开就会正常，只要3秒不黑，就不会再黑屏。按照杀通病的方法，oz9938VSEN脚对地，去保护，但是只是好一点，偶尔还是会开不了。TIMER脚对地，无果.遂把高压和灯管的接口处的一个插孔，用导线连上，只用3根灯管，上电测试OK，此机器故障排除。【故障原因分析：新灯管功率过大，高压电路带不起负载】第2台，3秒黑屏。测各电压正常，OZ9938 VSEN脚对地，直接秒杀。第3台，接驱动板5V 14V电压跳变。变压器旁两个复合二极管一起换掉后，故障排除~~~再次秒杀。发个QZ9938的脚位图给大家分享。[attach]165225[/attach

HP W1907 19寸屏维修
1 X# ^. n" @4 b* \4 G$ U故障:加电屏亮一下就灭了.
' m9 w$ b% k. y: d$ b检测:这个屏一开始拆了好久没弄出来,,后来还是在基地搜到了拆机方法,这里要感谢基
