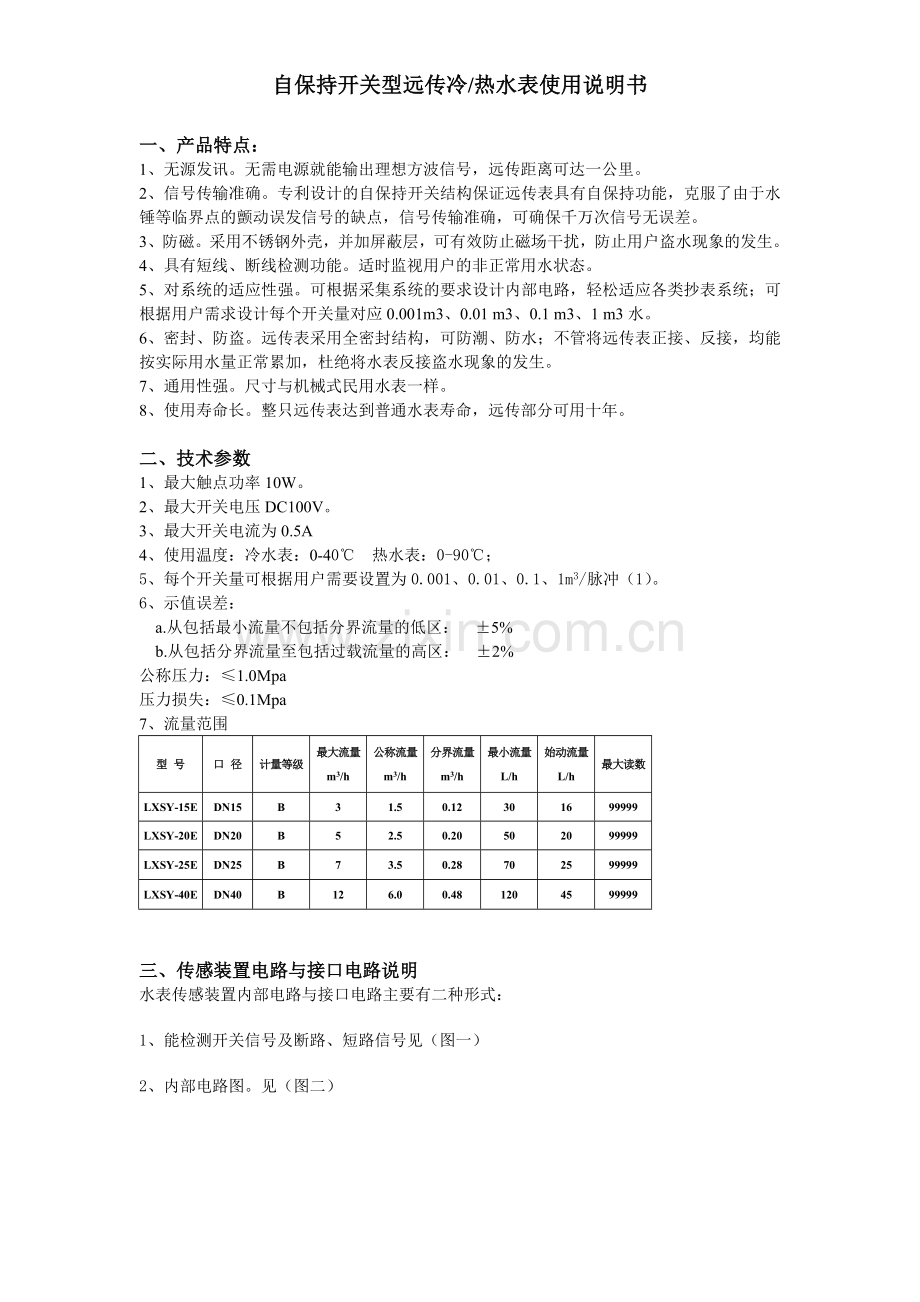

自保持开关型远传冷/热水表使用说明书

一、产品特点：
1、无源发讯。无需电源就能输出理想方波信号，远传距离可达一公里。
2、信号传输准确。专利设计的自保持开关结构保证远传表具有自保持功能，克服了由于水锤等临界点的颤动误发信号的缺点，信号传输准确，可确保千万次信号无误差。
3、防磁。采用不锈钢外壳，并加屏蔽层，可有效防止磁场干扰，防止用户盗水现象的发生。
4、具有短线、断线检测功能。适时监视用户的非正常用水状态。
5、对系统的适应性强。可根据采集系统的要求设计内部电路，轻松适应各类抄表系统；可根据用户需求设计每个开关量对应0.001m3、0.01 m3、0.1 m3、1 m3水。
6、密封、防盗。远传表采用全密封结构，可防潮、防水；不管将远传表正接、反接，均能按实际用水量正常累加，杜绝将水表反接盗水现象的发生。
7、通用性强。尺寸与机械式民用水表一样。
8、使用寿命长。整只远传表达到普通水表寿命，远传部分可用十年。

二、技术参数
1、最大触点功率10W。
2、最大开关电压DC100V。
3、最大开关电流为0.5A
4、使用温度：冷水表：0-40℃ 热水表：0-90℃；
5、每个开关量可根据用户需要设置为0.001、0.01、0.1、1m3/脉冲（1）。
6、示值误差：
a.从包括最小流量不包括分界流量的低区： ±5%
b.从包括分界流量至包括过载流量的高区： ±2%
公称压力：≤1.0Mpa
压力损失：≤0.1Mpa
7、流量范围
型 号
口 径
计量等级
最大流量
m3/h
公称流量
m3/h
分界流量
m3/h
最小流量
L/h
始动流量
L/h
最大读数
LXSY-15E
DN15
B
3
1.5
0.12
30
16
99999
LXSY-20E
DN20
B
5
2.5
0.20
50
20
99999
LXSY-25E
DN25
B
7
3.5
0.28
70
25
99999
LXSY-40E
DN40
B
12
6.0
0.48
120
45
99999

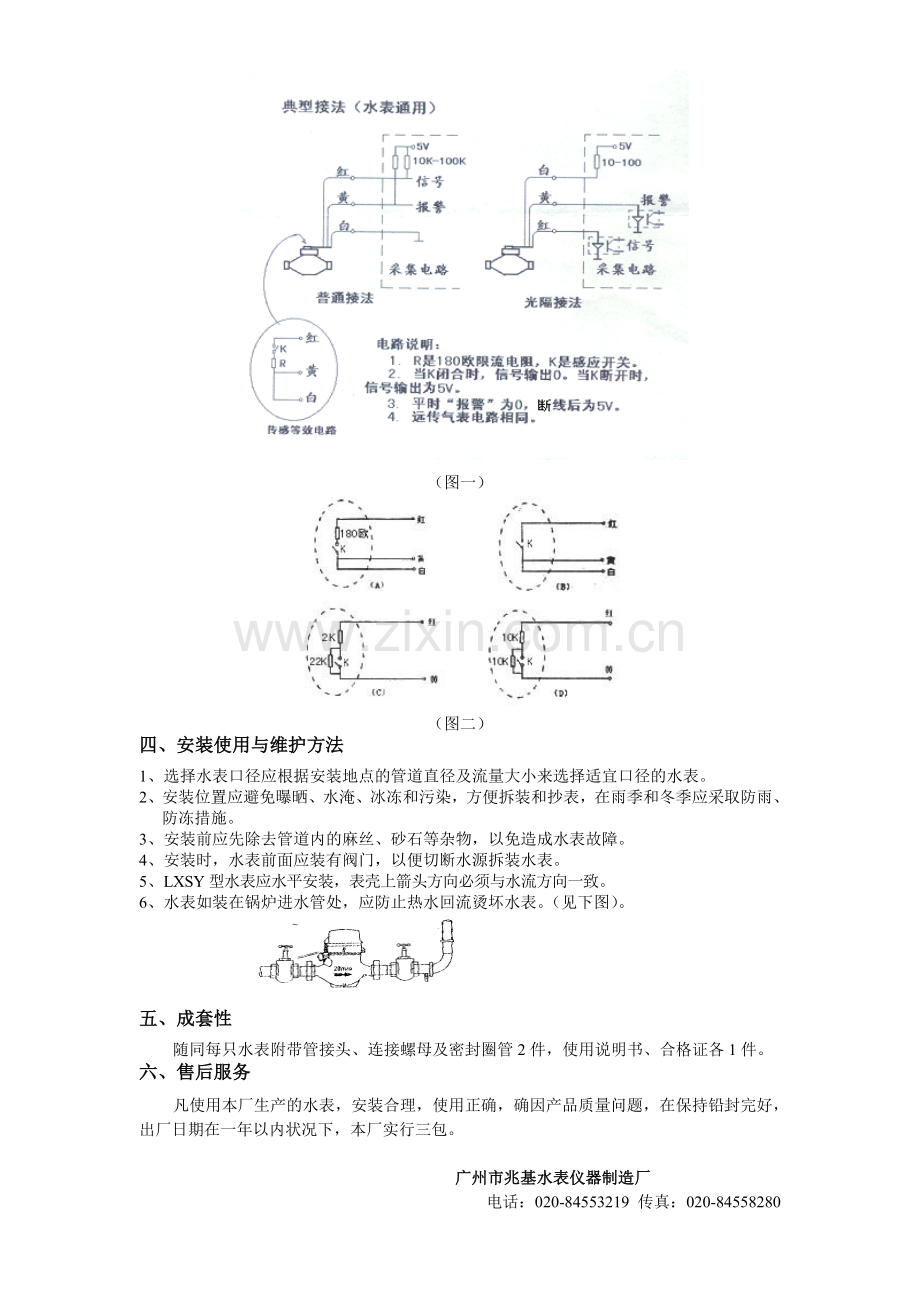

三、传感装置电路与接口电路说明
水表传感装置内部电路与接口电路主要有二种形式：
1、能检测开关信号及断路、短路信号见（图一）
2、内部电路图。见（图二）

（图一）

（图二）
四、安装使用与维护方法
1、选择水表口径应根据安装地点的管道直径及流量大小来选择适宜口径的水表。
2、安装位置应避免曝晒、水淹、冰冻和污染，方便拆装和抄表，在雨季和冬季应采取防雨、防冻措施。
3、安装前应先除去管道内的麻丝、砂石等杂物，以免造成水表故障。
4、安装时，水表前面应装有阀门，以便切断水源拆装水表。
5、LXSY型水表应水平安装，表壳上箭头方向必须与水流方向一致。
6、水表如装在锅炉进水管处，应防止热水回流烫坏水表。（见下图）。

五、成套性
随同每只水表附带管接头、连接螺母及密封圈管2件，使用说明书、合格证各1件。
六、售后服务
凡使用本厂生产的水表，安装合理，使用正确，确因产品质量问题，在保持铅封完好，出厂日期在一年以内状况下，本厂实行三包。

广州市兆基水表仪器制造厂
电话：[phone] 传真：[phone]
