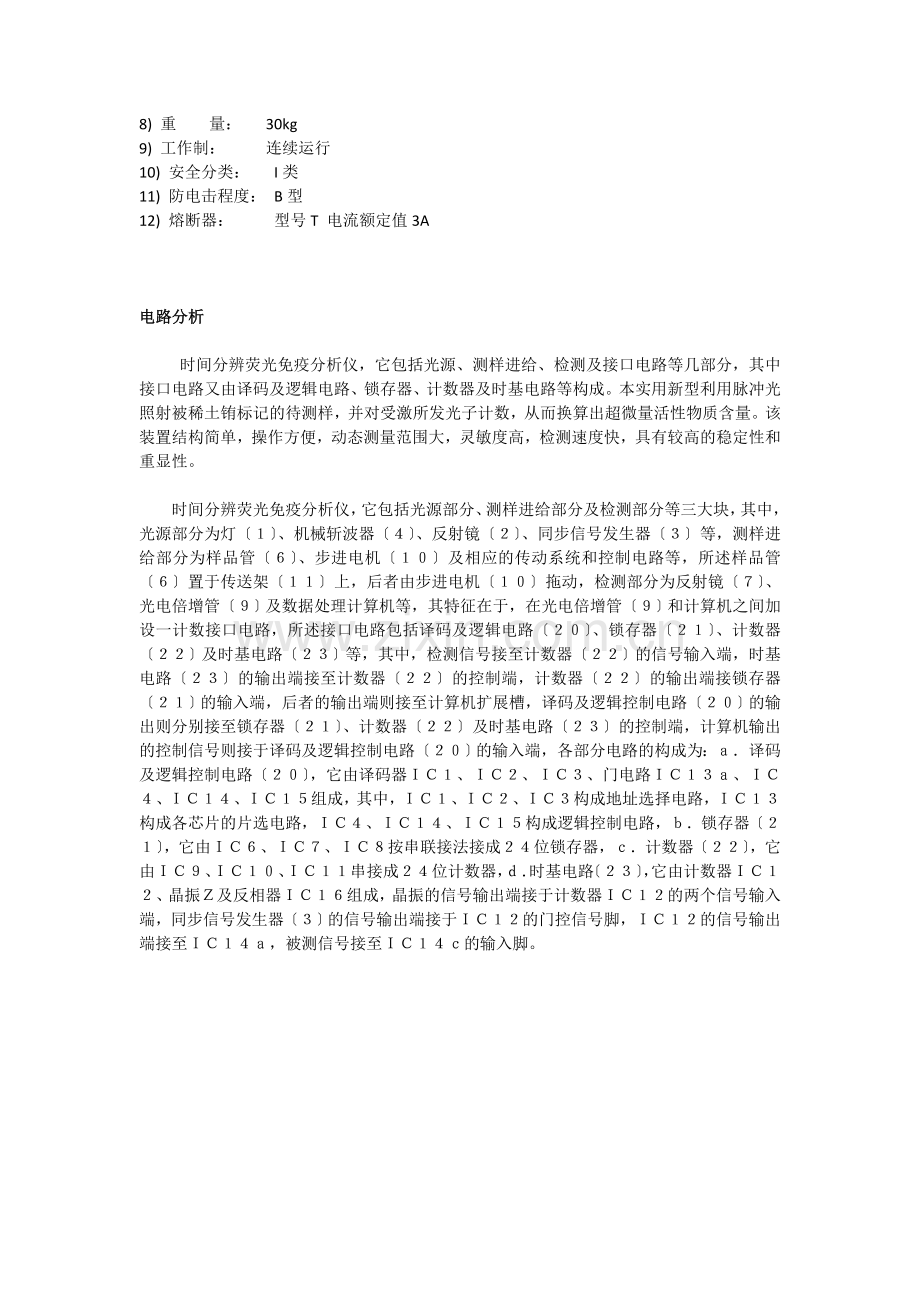

第2页 / 共2页
本文档共2页,全文阅读请下载到手机保存,查看更方便
资源描述
时间分辨荧光免疫分析仪特点及性能 时间分辨荧光免疫分析仪采用现代光学、机械、计算机等先进技术,通过标记离子螯合物产生的特异性荧光寿命长、强度高,消除本底干扰荧光;利用激发光波谱宽、荧光发射波谱窄,增强荧光强度,提高分辨率的原理,对临床免疫血样进行定量分析,为临床血样提供灵敏、准确、可靠的数据。 概述   时间分辨荧光免疫法所用的标记物是镧系元素螯合物,利用这类荧光物质荧光寿命长等特点,通过波长和时间两种分辨技术,有效排除了非特异本底荧光的干扰。 特点   1、灵敏度高; 2、标记物制备简单;   3、稳定性好;   4、标准曲线线性范围宽;   5、操作方便。 技术性能   电源:210~240V,50~60Hz;   外型尺寸:550mm×600mm×270mm;   重 量:25 kg;   灵敏度:10-13 mol/L;   线性度:10-12~10-8 mol/L;   快速测试:1秒/样;   高稳定性:< ±1 %;   工作制: 连续运行;   安全分类:I类 ;   防电击程度: B型;   熔断器: Φ5×20 5A。 应用领域   主要用于对人的血液和其它体液中的各种免疫检测项目进行定量分析,它可以适用与传染病检查、内分泌科检查、细胞学检查、肿瘤科检查等。随着检验医学的发展,对微量、超微量的测定会越来越多,同时RIA的污染问题会越来越被重视,因此,时间分辨荧光分析法具有越来越大的应用空间。 产品特性 产品参数 产品特点: 1) 采用进口光源、光学镜片及光电倍增管,保证检测结果的稳定性及可靠性; 2) 测试速度快,1秒/样本; 3) 标本灵活,适合任意份标本量; 4) 全中文软件,操作界面简便; 5) 是国内首家研发出成功,填补国内空白,并获得国家科技进步二等奖。 技术参数: 1) 测定原理:时间分辨 2) 激发光源:进口氙灯 3) 灵敏度: 10 -17 mol/孔(Eu 3+) 4) 线性范围:10 -13 mol/孔 ~ 10 -17 mol/孔 5) 高稳定性:< 5 % 6) 电 源: AC 198~242V 50~60Hz 7) 外型尺寸: 710mm×520mm×320mm 8) 重 量: 30kg 9) 工作制: 连续运行 10) 安全分类: I类 11) 防电击程度: B型 12) 熔断器: 型号T 电流额定值3A 电路分析 时间分辨荧光免疫分析仪,它包括光源、测样进给、检测及接口电路等几部分,其中接口电路又由译码及逻辑电路、锁存器、计数器及时基电路等构成。本实用新型利用脉冲光照射被稀土铕标记的待测样,并对受激所发光子计数,从而换算出超微量活性物质含量。该装置结构简单,操作方便,动态测量范围大,灵敏度高,检测速度快,具有较高的稳定性和重显性。 时间分辨荧光免疫分析仪,它包括光源部分、测样进给部分及检测部分等三大块,其中,光源部分为灯〔1〕、机械斩波器〔4〕、反射镜〔2〕、同步信号发生器〔3〕等,测样进给部分为样品管〔6〕、步进电机〔10〕及相应的传动系统和控制电路等,所述样品管〔6〕置于传送架〔11〕上,后者由步进电机〔10〕拖动,检测部分为反射镜〔7〕、光电倍增管〔9〕及数据处理计算机等,其特征在于,在光电倍增管〔9〕和计算机之间加设一计数接口电路,所述接口电路包括译码及逻辑电路〔20〕、锁存器〔21〕、计数器〔22〕及时基电路〔23〕等,其中,检测信号接至计数器〔22〕的信号输入端,时基电路〔23〕的输出端接至计数器〔22〕的控制端,计数器〔22〕的输出端接锁存器〔21〕的输入端,后者的输出端则接至计算机扩展槽,译码及逻辑控制电路〔20〕的输出则分别接至锁存器〔21〕、计数器〔22〕及时基电路〔23〕的控制端,计算机输出的控制信号则接于译码及逻辑控制电路〔20〕的输入端,各部分电路的构成为:a.译码及逻辑控制电路〔20〕,它由译码器IC1、IC2、IC3、门电路IC13a、IC4、IC14、IC15组成,其中,IC1、IC2、IC3构成地址选择电路,IC13构成各芯片的片选电路,IC4、IC14、IC15构成逻辑控制电路,b.锁存器〔21〕,它由IC6、IC7、IC8按串联接法接成24位锁存器,c.计数器〔22〕,它由IC9、IC10、IC11串接成24位计数器,d.时基电路〔23〕,它由计数器IC12、晶振Z及反相器IC16组成,晶振的信号输出端接于计数器IC12的两个信号输入端,同步信号发生器〔3〕的信号输出端接于IC12的门控信号脚,IC12的信号输出端接至IC14a,被测信号接至IC14c的输入脚。
