贵州松河新城煤业复采有限责任公司复采五井 开采方案设计

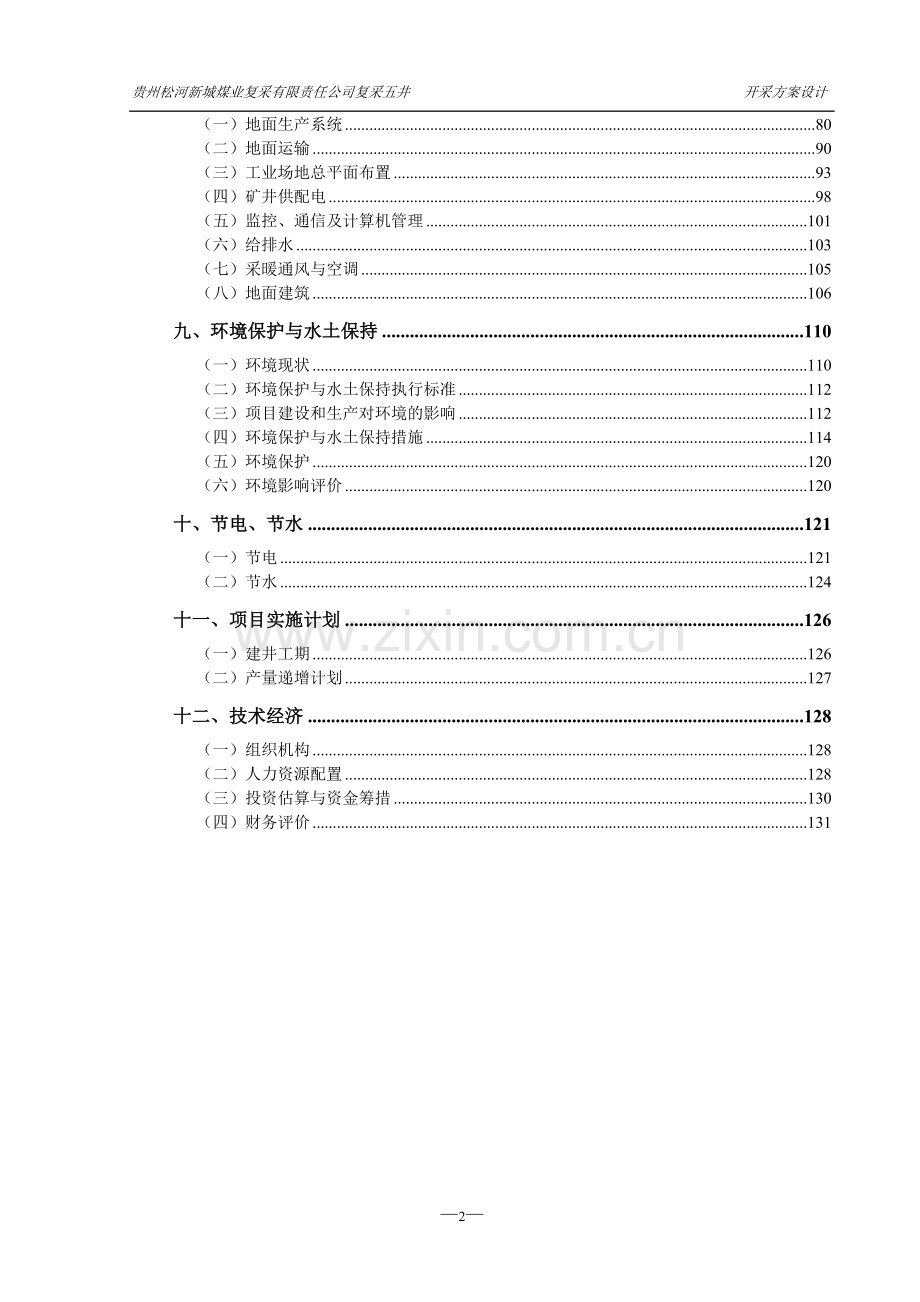

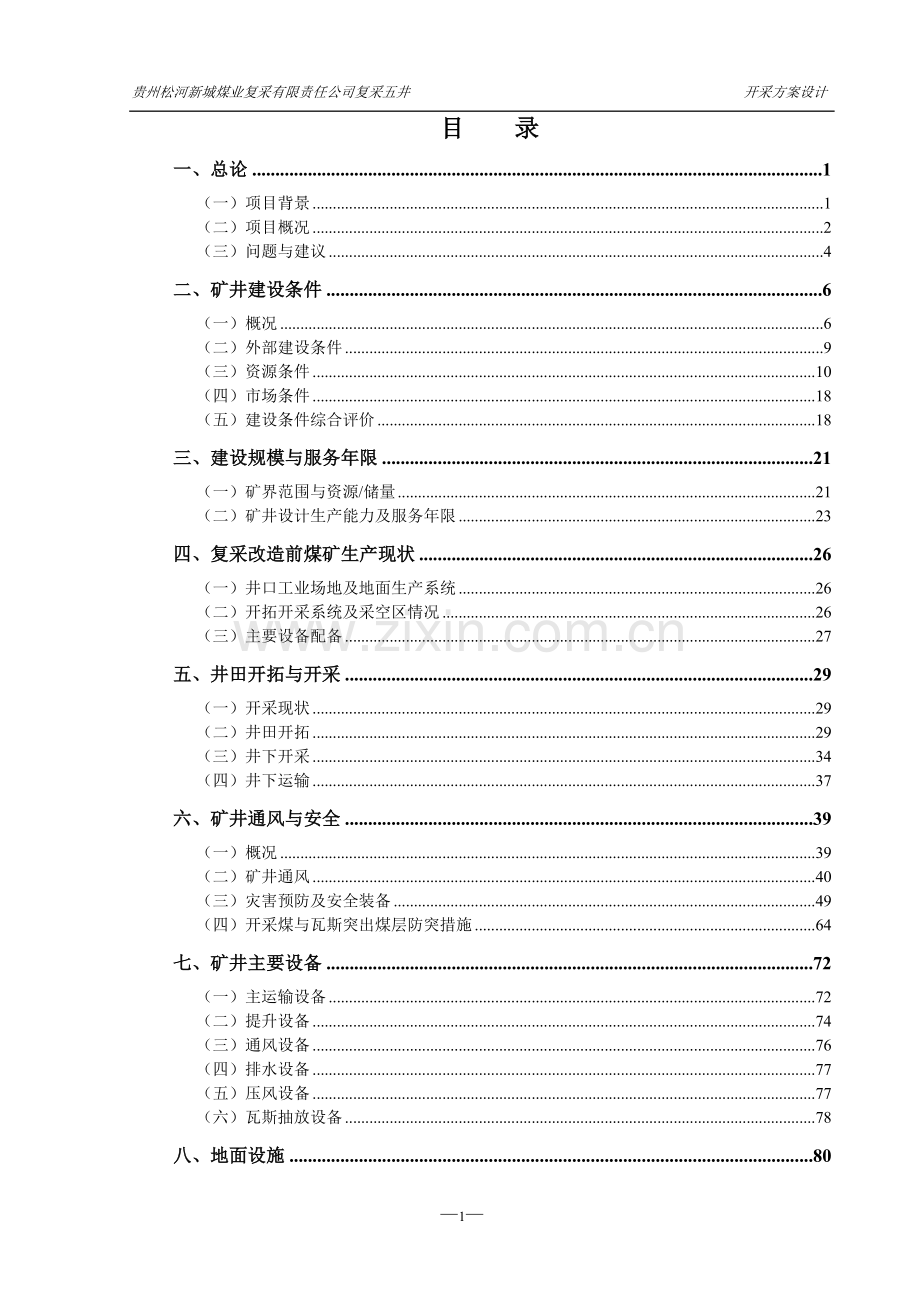

目 录
一、总论 1
（一）项目背景 1
（二）项目概况 2
（三）问题与建议 4
二、矿井建设条件 6
（一）概况 6
（二）外部建设条件 9
（三）资源条件 10
（四）市场条件 18
（五）建设条件综合评价 18
三、建设规模与服务年限 21
（一）矿界范围与资源/储量 21
（二）矿井设计生产能力及服务年限 23
四、复采改造前煤矿生产现状 26
（一）井口工业场地及地面生产系统 26
（二）开拓开采系统及采空区情况 26
（三）主要设备配备 27
五、井田开拓与开采 29
（一）开采现状 29
（二）井田开拓 29
（三）井下开采 34
（四）井下运输 37
六、矿井通风与安全 39
（一）概况 39
（二）矿井通风 40
（三）灾害预防及安全装备 49
（四）开采煤与瓦斯突出煤层防突措施 64
七、矿井主要设备 72
（一）主运输设备 72
（二）提升设备 74
（三）通风设备 76
（四）排水设备 77
（五）压风设备 77
（六）瓦斯抽放设备 78
八、地面设施 80
（一）地面生产系统 80
（二）地面运输 90
（三）工业场地总平面布置 93
（四）矿井供配电 98
（五）监控、通信及计算机管理 101
（六）给排水 103
（七）采暖通风与空调 105
（八）地面建筑 106
九、环境保护与水土保持 110
（一）环境现状 110
（二）环境保护与水土保持执行标准 112
（三）项目建设和生产对环境的影响 112
（四）环境保护与水土保持措施 114
（五）环境保护 120
（六）环境影响评价 120
十、节电、节水 121
（一）节电 121
（二）节水 124
十一、项目实施计划 126
（一）建井工期 126
（二）产量递增计划 127
十二、技术经济 128
（一）组织机构 128
（二）人力资源配置 128
（三）投资估算与资金筹措 130
（四）财务评价 131

—138—

一、总论
（一）项目背景
1、项目名称、隶属关系及所在位置
贵州松河新城煤业复采有限责任公司复采五井位于贵州省六盘水市盘县北部，属松河乡管辖，地理坐标为东经：104°39′10″～104°40′16″，北纬: 26°00′46″～26°01′28″。
复采五井位于盘县松河乡境内，工业场地距盘县县城88 km，距松河乡3.0 km，水（城）柏（果）铁路从矿区外围西部通过，工业场地距水（城）柏（果）铁路松河站4 km，矿山交通运输较为方便。
区内主要公路为320国道以及两（河）水（城）公路；从矿井工业场地西部经洒基镇铁厂丫口接两（河）水（城）公路至水城148.0km，至贵阳402.0km；矿井经英柏公路到英武，再沿G320国道至贵阳376km；经两（河）水（城）公路接320国道至贵阳405.0km；至昆明384.0km，交通较为方便。
本矿井以主焦煤为主，洗精煤可以炼焦，今后建立焦化厂后可发展更多化工项目，同时还可为黔桂电厂（100MW）供应部分洗混煤作为电煤。本矿井位于贵州省盘县松河乡，井口距黔桂电厂20km，位于土城向斜北翼中段的松河井田勘查区。
贵州松河新城煤业复采有限责任公司复采五井为复采改造矿井，企业性质为私营。
2、项目法人组建情况
贵州松河新城煤业复采有限责任公司是原有松河井田范围内33对民营矿井根据2006年7月28日和9月25日由贵州省煤炭管理局主持召开的关于协调松河矿井和浅部小型矿井开采范围的会议纪要“关于松河煤业公司与青龙山等33对民营煤矿协调发展问题在的专题会议纪要（1）、（2）” 中“四个尊重”和“五个有利于”的原则共同出资组建，复采五井是公司下属矿井，按照《中华人民共和国公司法》规定，组建项目法人，由矿井的项目法人负责该矿井的建设实施及筹措建设资金。
3、编制依据
（1）贵州松河新城煤业复采有限责任公司复采五井工程项目设计委托书；
（2）盘县松河乡金寨沟煤矿、鑫鑫煤矿、哇都煤矿、淤泥乡沙阿嘎、鸡场坪乡垤坞煤矿联合复采改造协议书；
（3）松河彝族乡人民政府、鸡场坪彝族乡人民政府、淤泥彝族乡人民政府文件松府函字〔2007〕3号文件“关于盘县松河乡金寨沟煤矿、鑫鑫煤矿、哇都煤矿、淤泥乡沙阿嘎煤矿、鸡场坪乡垤坞煤矿联合复采改造协调函”；
（4）省煤炭管理局下发的黔煤规字〔2007〕56号文件“关于贵州松河新城煤业复采有限责任公司复采改造规划的批复”。
（5）1963年5月贵州煤田地勘公司159队完成了土城向斜北翼的普查勘探，并提交了《盘县煤田土城向斜北翼西段普查报告》；
（6）1982年12月159队提交的《盘县矿区松河井田精查补充勘探地质报告》；
（7）现场收集的资料及业主提供的相关资料；
（8）《煤炭工业小型矿井设计规范》（GB50399—2006）2006年版；
（9）《中华人民共和国煤炭法》（1996.8）；
（10）《中华人民共和国安全生产法》（2002.6.29）；
（11）《中华人民共和国矿山安全法》（1992.11.7）；
（12）国家煤矿安全监察局编制的《煤矿安全规程》（2006）；
（13）《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》；
（14）我国现行煤炭工业的其它有关规定、文件、规程、规范；
（15）贵州省煤炭管理局文件黔煤规字〔2005〕259号文件“关于贵州省煤矿开采方案（设计）管理有关工作的通知”。
（16）中华人民共和国安全生产行业标准（AQ）中相关规范及标准。
（二）项目概况
1、井田概况
贵州松河新城煤业复采有限责任公司复采五井位于土城向斜北翼中段。勘查区范围：西以原金寨沟矿为界，东至原垤坞矿界；北以划定的矿区范围为界，南以1+3号煤层+1710m标高为界。井田走向长1.44km，倾斜宽0.64km，面积0.92km2。
根据贵州松河新城煤业复采有限责任公司复采五井储量核实报告，复采五井地质资源量563.4万t(其中已扣除采空区227万t，禁采区20.6万t)，其中，探明的经济基础储量（121b）364.5万t，控制的经济基础储量（122b）127.9万t，探明的次边际经济资源量（2s21）65.9万t，控制的次边际经济资源量（2s21）5.1万t。
复采五井煤的种类主要有焦煤、肥煤、瘦煤三类煤种，以焦煤为主，占87.5%。煤质较好，原煤大部分为中灰、低及中硫煤为主，煤的工艺性能指标较稳定。煤的粘结指数高，胶结好，为炼焦配煤的主要原料。洗混煤可作为动力燃料。
2、报告编制的指导思想
（1）充分利用原有设施、设备。
（2）本方案的重点是：规范开采工艺、强化安全、提高工效、注重环保及职业卫生。
（3）以动态和发展的观点对矿井主要方案进行分析论证，确保所选方案综合指标最优化。
（4）坚持“安全第一、预防为主”的方针，为矿井的安全施工及生产创造良好条件。
（5）按《煤炭工业小型矿井设计规范》和《煤矿安全规程》（2006）的有关规定，结合矿井的具体情况，充分利用本地区社会协作条件，尽可能简化地面设施，依托社会现有设施、设备，并采用适宜的技术和设备，确保矿山安全生产。
（5）严格执行我国现行煤矿生产有关法律法规的规定，在安全设施、设备选择上体现当地煤矿的特点。
3、建设规模及主要技术特征
松河新城煤业复采有限责任公司复采五井建设规模为15万t/a。井田走向长1.44km，倾斜宽0.64km，面积0.92km2；采用斜井开拓，工业场地选择在盘县松河乡以西约3.0km的平缓地带，羊场至洒基的公路旁，主井、副井场地标高均为+1804.07m；井田采用一个水平开采，水平标高为+1720m；移交生产时配备一个炮采工作面、二个掘进工作面，主运输采用胶带输送机运输，辅助运输采用绞车提升，工作面顺槽采用调度绞车作辅助运输，区段集中运输巷及运输石门采用CDXT-5J防爆型蓄电池机车牵引矿车运输。
4、项目总投资及效益情况
项目总投资5769.77万元，吨煤投资384.65元。经估算，矿井达到设计生产能力后，年总成本费用为1795.2万元，单位总成本119.68元/t，经营成本93.74元/t；年销售收入2730万元，年销售税金及附加为302万元；正常生产年份年利润总额为655万元，上缴所得税164万元，税后利润491万元。项目的各项财务评价指标均可行，具有一定的投资效益和抗风险能力。
5、主要技术经济指标
（1）矿井建设规模：15万t/a；
（2）矿井服务年限：15a；
（3）开拓方式：斜井开拓；
（4）采区及工作面个数：一个采区、一个炮采工作面，二个掘进工作面；
（5）采煤方法：走向长壁工作面、全部垮落法管理顶板；
（6）井巷工程量：矿井移交生产时井巷工程量为5422m（其中改造巷道974 m），掘进体积47060.4m3。
（7）万吨掘进率：361m/万t；
（8）矿井全员效率：1.8t/工；
（10）项目总投资：5769.77万元；
（11）吨煤投资：384.65元；
（12）项目建设工期：22个月；
（13）财务内部收益率：20.99%（税后）/26.53%（税前）；
（14）财务净现值：2020万元（税后）/3123万元（税前）；
（15）投资回收期（从建设年算起）：5.48a（税后）/4.68a（税前）；
（16）投资利润率：19.66%
（17）投资利税率：28.64%
（三）问题与建议
（1）加强对井田内老窑和采空积水情况的调查，在采掘过程中，要做到“先探后掘”，防止老窑、采空积水对本矿的影响。
（2）根据地质资料，各煤层原始瓦斯含量较高，从邻近矿井实际生产情况看，土城矿井曾发生过瓦斯突出，因此本矿井按煤与瓦斯突出矿井进行设计，建议请有资质的单位对井田内煤层及瓦斯基本参数进行测定。为矿井瓦斯抽放系统设计提供更可靠的资料依据。
（3）鉴于邻近土城矿井为煤与瓦斯突出矿井，本矿井按煤与瓦斯矿井进行设计，在矿井建设和生产中须对煤层突出参数进行测定，并按《防治煤与瓦斯突出细则》和《煤矿安全规程》（2006）中有关规定执行。
（4）井田内地面建、构筑物必须留设足够的安全保护煤柱，同时需随时观察地面的滑坡、塌陷等情况。
（5）本矿未作环评、地灾、水保、水资源综合利用、压覆矿产评估等相关设计，业主应尽快委托有资质得单位作相关设计并报送有关部门审批。
（6）复采五井由五个矿井整合而成，原五个矿井开采煤层均不相同，各煤层均有开采情况，所以复采五井在开采过程中必须查清楚各煤层的开采情况及采空区位置并留设足够的安全防水煤柱。

二、矿井建设条件
（一）概况
1、地理概况
（1）井田位置、范围及交通
贵州松河新城煤业复采有限责任公司复采五井位于土城向斜北翼中段。勘查区范围：西以原金寨沟矿为界，东至原垤坞矿界；北以划定矿区范围为界，南以1+3号煤层+1710m标高为界。井田走向长1.44km，倾斜宽0.64km，面积0.92km2。
复采五井位于盘县松河乡境内，工业场地距盘县县城88 km，距松河乡3.0 km，水（城）柏（果）铁路从矿区外围西部通过，工业场地距水（城）柏（果）铁路松河站4 km，矿山交通运输较为方便。
区内主要公路为320国道以及两（河）水（城）公路；从矿井工业场地西部经洒基镇铁厂丫口接两（河）水（城）公路至水城148.0km，至贵阳402.0km；矿井经英柏公路到英武，再沿G320国道至贵阳376km；经两（河）水（城）公路接320国道至贵阳405.0km；至昆明384.0km，交通较为方便。
交通位置详见图1－1－1。
（2）地形地貌及气候条件
①地形地貌
本区为构造剥蚀山地地貌。属单面山地形，地势东南高西北低，最高点位于井田东南部，标高+2100m，最低点位于井田西北部，标高+1790m，相对高差310m。北部峨嵋山玄武岩形成单面山构造缓坡，煤系地层剥蚀成为宽缓而不对称的槽谷。南部为飞仙关组、永宁镇组第一段地层向北山峻坡陡，向南形成单面山剥蚀坡。
②气候条件
本区气候温和、雨量充沛，属亚热带高原季风气候。
据盘县特区气象站资料，年最高气温为六、七、八月份；最低为十二、一、二月份；年平均气温14.2ºC，冬季（一月）最低气温－7.9ºC，夏季（七月）最高气温37ºC，历年平均日照1598.8h，日照率为36%。年最大降雨量在六、七、八月份，最小在十一、十二、一、二月份。年平均降雨量1399.3mm，月最大降雨量449.4mm，月最小降雨量3.2mm，年平均蒸发量1492.32mm。风速平均1.5m/s，以东北风和西南风为主。年平均冻结期36天。
（3）水系及主要河流
井田内地表水系较发育，主要由沟谷小溪汇合而成的小河，均属雨源型河流，具有山区河流暴涨暴落的特点。区内无大的河流。
（4）人文状况
①人口、国民产值、土地
全县辖20个镇，17个乡（其中12个少数民族乡），747个行政村，5424个村民组。截至2006年末全县总人口1161500人，其中少数民族人口192000人，农业人口969500人。全县共分布有汉、白、苗、 布依、回、水、黎等27个民族。
2006完成国内生产总值100.06亿元，财政总收入18.04亿元，其中地方财政收入6.12亿元。
全县土地总面积405600hm2，其中耕地4388 hm2，旱地36710hm2，林地125573hm2，草地面积176000hm2。
②物产
盘县粮食作物有玉米、水稻、小麦、马铃薯等；
经济作物有油菜、烤烟、生姜、茶叶、果树、生漆、油桐等；
畜牧养殖业有牛、羊、马、鸡、猪等；
水产养殖业有鲤鱼、草鱼等。
（5）环境状况
区内工业以煤炭工业为主，小煤矿较多。煤矿井下水、工业污废水及居民生活污水的排放，已使区内水质受到一定程度的污染。
（6）地震烈度
根据《建筑抗震设计规范》（GB50011—2001附录A）规定，本区地震基本烈度为6度。
2、矿区总体规划及开发现状
（1）井田勘探程度及审批情况
本井田经历了普查、勘探及补充勘探等阶段。
1960年2月至1963年5月，贵州煤田地质勘探公司159队在土城向斜北翼进行了普查勘探，提有《盘县煤田土城向斜北翼西段普查报告》。
1966年，原西南煤矿建设指挥部煤田地质勘探公司一二九队开始对本井田进行勘探并于同年10月提交《盘县煤田土城三井田地质勘探最终报告（精查）》。该报告1967年7月由原大华农场军事管制委员会生产办公室以西煤建地批字第13号文批准。批准书指出“土城三井田的煤层赋存情况已基本查明，构造形态已基本控制清楚，水文地质特征和煤质牌号与煤的工艺特性以及有害杂质成分等已勘探清楚，瓦斯资料能作为矿井瓦斯的评价，可作为设计、建井的依据。
1978年初，在松河矿井方案设计中发现井田勘探程度不足，对断层和煤层的控制程度差，缺少主要可采煤层的顶底板和运输大巷所穿过地层的岩石物理性质资料，要求进行补充勘探。原六盘水革命委员会煤炭局于1978年11月以“六盘水革煤（1978）435号文“下达了《关于松河井田补充勘探的意见》”。贵州省煤田地质勘探公司159队根据该文精神于1979年3月开始进行补充勘探，于1982年12月提出了《盘江矿务局松河井田精查补充勘探地质报告》（送审稿）。
在贵州省所有煤田精查勘探指标中，松河井田精查勘探指标较高。获得的资料丰富，质量比较可靠，资料整理分析比较认真，所提供的报告经审查批准，可作为设计依据。
（2）规划概况
盘县煤炭资源丰富。为充分发挥煤炭资源优势，促进盘县（特别是松河井田）煤炭开发的健康、持续、合理、有序发展，我院根据由贵州省煤炭管理局主持召开的关于协调松河矿井和浅部小型矿井开采范围的会议并形成纪要“关于松河煤业公司与青龙山等33对民营煤矿协调发展问题在的专题会议纪要”于2007年4月编制完成了《贵州松河新城煤业复采有限责任复采改造规划》并经过省煤炭局的审查，下发黔煤规字〔2007〕56号文件“关于贵州松河新城煤业复采有限责任公司复采改造规划的批复”，在合理开发煤炭资源的前提下，结合实际情况，引导整合现有矿井，使之逐步形成规模建设；同时应遵循科学发展观，使煤炭工业走上可持续发展之路。
松河新城煤业复采有限责任公司复采五井为原有金寨沟、鑫鑫、哇都、沙阿嘎、垤坞煤矿进行复采改造规划后矿井，符合规划的要求。
（二）外部建设条件
1、交通运输条件
复采五井位于盘县松河乡境内，工业场地距盘县县城88km，距松河乡3.0 km，水（城）柏（果）铁路从矿区外围西部通过，工业场地距水（城）柏（果）铁路松河站4 km，矿山交通运输较为方便。
区内主要公路为320国道以及两（河）水（城）公路；从矿井工业场地西部经洒基镇铁厂丫口接两（河）水（城）公路至水城148.0km，至贵阳402.0km；矿井经英柏公路到英武，再沿G320国道至贵阳376km；经两（河）水（城）公路接320国道至贵阳405.0km；至昆明384.0km，交通较为方便。
2、电源条件
复采五井位于贵州省盘县北部，贵州西部电网覆盖该地区。区内主要电源点有盘县220kV变电所（2×150MVA）、盘县电厂（5×200MW）。盘县电厂以两回220kV线路与兴义220kV变（63+150MVA）相连，以二回220kV线路与普定220kV变相连，以一回220kV线路与水城220kV变电所相连，另以二回110kV线路与盘关110kV变相连。
本矿井供电设两回独立的电源线路，结合复采五井所处位置及开发能力，拟从拟从文阁35kV变电所和蓝田35kV变电所各引一回10kV线路至复采五井工业场地，10kV供电线路规格为LGJ-35，单回长约3km。根据矿井负荷统计，单回线路电压损失2.95％。单回10kV输电线路电压损失均小于允许5％Ue，线路导线能满足当任一回电源线路故障时，另一回线路保证向全矿井全部负荷供电。
综上所述，本矿井电源方便可靠。
3、水源条件
经现场调查了解和贵州省煤田地质勘探公司159队1982年12月提交的《盘县矿区松河井田精查补充勘察地质报告》及水文地质地形图资料，该矿井范围内水系不甚发育，主要水源有：
（1）泉水
位于该矿井工业场地西面水平直线距离约300m处有一泉水，枯季流量约5L/s（即432m3/d）(地面标高1805.00)，水质较好，雨季时经净化、消毒后符合生活饮用水标准。在征得当地政府部门的同意后，可做矿井生活（包含地面生产用水）用水水源。
（2）井下水
根据本井田地质报告和生产实际涌水情况，矿井井下正常排水量为40m3/h，最大排水量为100m3/h，经混凝沉淀处理消毒后，主要作该矿井井下消防洒水用水水源，不足部分生产用水由该矿井生产水源（泉水）补给。
4、其他建设条件
（1）建材供应条件
矿井建设木材需从区外调入外，钢材、水泥可从六盘水市调入，其他建材如砖瓦、砂石等可就地解决。
（2）环境条件
区内工业以煤炭工业为主，小煤矿较多。煤矿井下水、工业污废水及居民生活污水的排放，已使区内河水质受到一定程度的污染。
由于地处云贵高原山区，矿井工业场地相对开阔，就近无环境特殊敏感点，矿井开采后地表不会产生连续变形。另外，工程投产后的主要废水为井下污水及选煤厂的煤泥污水；废气主要为燃煤锅炉烟气及生产性粉尘；固体废弃物主要为矿井及选煤厂矸石；噪声主要为矿井及选煤厂的设备噪声，这些污染属一般性污染，在设计中均考虑采取一定的治理措施加以防治，所以，本工程建设及今后的生产不会给环境带来大的污染。
（三）资源条件
1、地质构造及煤层
（1）地层及地质构造
①地层
井田内出露地层由老到新为：二叠系上统峨嵋山玄武岩组（P2β）、龙潭煤组（P2l）、三叠系下统飞仙关组（T1f）、永宁镇组（T1yn）、第四系（Q）。
二叠系上统峨嵋山玄武岩组（P2β）：平均厚700.8m，分为三段；
第一段（P2β1）：厚约630m，以墨绿色玄武岩为主，顶部及中部夹有紫红色凝灰质泥岩；
第二段（P2β2）：厚4.50～39.0m，平均16.6m，由深灰色粉砂岩、泥岩、泥质粉砂岩及煤层组成，含植物化石；
第三段（P2β3）：厚12.0～59.0m，平均35.4m，由凝灰质粉砂岩层、玄武岩层、凝灰岩层组成。
二叠系上统龙潭煤组（P2l）：厚322～384m，平均341m，分为上、中、下段；
下段（P2l1）：以24号煤层顶界为其上界，厚67.0～109.0m，平均83.0m，含煤9～22层，平均15层，271、272、291、292号等可采煤层分布于中、下部，本段岩性以深灰至黑灰色的粉砂质泥岩、泥质粉砂岩、粉砂岩为主；
中段（P2l2）：由12号煤层顶至24号煤层顶板，厚135.0～182.0m，平均143.0m，含煤12～30层，平均含煤20层，其中12、15、16、17、18等为本井田主要可采煤层，岩性主要为细砂岩、粉砂质泥岩、粉砂岩及煤层；
上段（P2l3）：由1（1+3）号煤层顶板至12号煤层顶板，厚94.0～132.0m，平均115.0m。本段岩性在全井田比较稳定，以灰色、灰绿色中厚层状细砂岩、粉砂岩为主。本段含煤9～18层，平均13层，1+3、51、62、9、10、11等可采煤层均匀分布在本段。
三叠系下统飞仙关组（T1f）：平均厚476.0m，与其下伏地层为整合接触，按岩性分为上、下两段。下段（Tp）俗称绿色层，上段（T1f）俗称紫色层；
下段（Tp）：厚100.0～180.0m，平均145.0m，岩性为灰绿色粉砂质泥岩、粉砂岩和泥质粉砂岩；
上段（T1f）：厚248.0～711.0m，平均476.0m，岩性由紫红色粉砂质泥岩、细砂岩、粉砂岩等组成。
三叠系下统永宁镇组（T1yn）：平均厚248.0m，本井田只出露永宁镇组第一段和第二段；
第一段（T1yn1）：厚137m，由深灰色、灰色的薄～中厚层石灰岩和泥灰岩组成；
第二段（T1yn2）：厚111m，由土黄色、深红色粉砂质泥岩和泥质粉砂岩组成。
第四系（Q）：本井田第四系不发育，虽覆盖较广，但厚度不大，以残积、坡积和冲积、亚砂土为主，多未胶结，厚度一般在6.0m以内。
②地质构造
区域构造：盘县煤田大地构造位于滇黔桂台向斜黔西南台凹，煤田内构造大致有北西向和北东向两组。北西向的褶皱有土城向斜、照子河向斜；北东向的褶皱有盘关向斜、水塘向斜、盘南背斜、旧普安向斜，本井田位于土城向斜北翼中段，为一单斜构造，地层走向北60°西，倾向南西。综上所述，井田构造复杂程度为Ⅱ类中等构造。
井田内发育的断层有F9、F14号断层，位于矿区西部边界和矿区中部。F9断层断层走向北52°～65°东，倾向南东，倾角55°～80°，长约1300m，断距30m左右，为正断层，对矿区开采西部煤层有一定影响。 F14断层走向北东，倾向南东，倾角64°，长250m，推断落差20m。为正断层，对矿区开采中部煤层有一定影响。
（2）煤层
井田内含煤地层为二叠系上统龙潭煤组和峨嵋山玄武岩组第二段。
二叠系上统龙潭煤组：厚322～384m，平均341m，含煤47～66层，一般50层；含煤总厚37～47m，一般41m，含煤系数12%，含可采煤层18层，可采总厚23.51m，可采含煤系数7.1%，煤层倾角20～30°。可采煤层主要分布在含煤地层的上段和中段。煤组上段可采煤层（1+3、51、62、9、10、11）为薄及中厚煤层，结构较简单，煤层厚度、间距多数比较稳定；中段可采煤层（12、15、16、17、18）多数为中厚煤层，结构为较简单至复杂，煤层厚度和间距有一定变化；下段可采煤层（271、272、291、292、32）为薄煤层，结构复杂，煤层间距比较稳定，而厚度变化比较大。主要可采煤层为5层（1+3、12、15、17、18），主要可采煤层平均总厚10.26m，集中在上、中煤组，而51、271、291、32煤层通过26个钻孔样资料分析，硫分均大于3%，根据国家有关规定，本设计将这几层煤作为暂不利用煤层。
上二叠统峨嵋山玄武岩第二段含煤地层：厚4.5—39.0m，平均16.6m，含煤总厚0～7.15m，平均2.44m。含煤系数14.7%；其中可采煤层1层，平均厚1.51m，煤层厚度有一定变化，结构复杂。
煤层特征详见表2－3－1。
2、水文地质条件
本区为单面山地形，煤系地层分布在走向槽谷和谷地边坡上，槽谷中小溪和谷地边坡之冲沟是排泄地表水的渠道，排泄条件好。
（1）含（隔）水层特征
峨眉山玄武岩组（P2β）为煤系的基底地层，出露高程为1636m～区外2500m以上，岩性主要由玄武岩、凝灰岩及凝灰质角砾岩组成，含裂隙水或孔硐裂隙水，是井田直接充水的弱含水层，本段内发现的地面泉点32个，以玄武岩第一段（P2β1）为主，27个泉点；玄武岩第二段（P2β2）由粉砂岩、泥质粉砂岩、泥岩和煤层组成，是隔水层段；玄武岩第三段（P2β3）由玄武岩、凝灰岩及凝灰质角砾岩组成，本段赋存裂隙水，一般含水性弱。
龙潭煤组（P2l）由细砂岩、粉砂岩、泥质粉砂岩、粉砂质泥岩、泥岩和煤层组成。细砂岩、粉砂岩是矿井直接充水的弱含水层，在本组中出露泉水35个系下降泉。
绿色层（TP）为飞仙关组下段，岩性以绿色细砂岩、粉砂岩和粉砂质泥岩为主，是矿井直接充水含水较弱的地层；
紫色层（T1f）为飞仙关组上段，岩性以绿色细砂岩、粉砂岩和泥岩位主，含裂隙水，是矿井直接充水的弱含水层；
永宁镇组（T1yn）该层裂隙溶硐水与煤系相隔飞仙关组厚约766m，对矿井充水无大的影响。
（2）构造富水性
断层水：地表观察较大断层的断层带1.5～3.0m不等，一般已胶结，挤压较紧密，在一般自然条件下，基本查明区内断层同属含水微弱或属不含水导水的封闭性断层。
（3）地表水、地下水补给、排泄条件及动态
地表水，井田内无大的河流，冲沟、山涧发育，属于雨源型溪流，没有较大的地下水作为源头，一般暴雨后1～2小时河溪水暴涨，枯季流量甚微，河水接受大气降水补给，并随大气降水变化而变化。
地下水，从井水、小窑水和钻孔流量观测资料看，与大气降水密切相关。
在自然状态下，地表水补给地下水，地下潜流转而又变成明流。
（4）充水因素分析
煤层赋存于富水性弱的岩层中，与富水性强的石灰岩地层和地表水之间有较厚的相对隔水层。断层、破碎带的富水性弱，导水性差，不构成水力联系通道。煤层与强含水层没有直接的水力联系。仅在浅部与含煤地层风化裂隙水、小煤矿、老窑水及第四系有直接水力联系，露头区小窑采煤引起的冒裂带及基岩风化裂隙带水是煤组地层主要含水段。
因此，区内露头区属以大气降水为主要补给来源的裂隙直接充水矿床。深部主要直接充水水源为煤系地层裂隙水。
（5）水文地质类型评述
煤组上覆、下伏为厚度较大的相对隔水层，直接充水含水层为煤组细、粉砂岩水，岩石裂隙微小，含水弱，较大的地表水体均分布在矿井边缘地带。大气降水是主要补给水源，充水水源简单，属裂隙类水文地质条件简单的矿床。
（6）矿井涌水量
设计根据勘探地质报告（精查）对矿井涌水量预测分析，预计矿井正常涌水量40m3/h，最大涌水量100m3/h。
3、其他开采技术条件
（1）煤层顶底板条件
区域以碳酸盐岩为主，抗压等力学指标较好，一般情况下不会引起工程地质问题，勘查区松散层(Q)大暴雨后有时局部地段有滑动。主要可采煤层顶、底板岩性为粉砂质泥岩、泥岩、灰岩、细砂岩、粉砂岩、泥质粉砂岩等，岩性、厚度及其组合关系具有复杂多变性，且同一岩性的力学强度变化颇大，稳定性也具有复杂多变性。
（2）瓦斯
本井田1+3～18号煤层瓦斯含量为0.74～12.91 ml/g·Υ，平均8.19ml/ g·Υ； 27～32号煤层为1.05～7.53ml/ g·Υ，平均3.58ml/ g·Υ。根据本井田可利用的3个瓦斯测试数据计算结果并结合瓦斯等级鉴定报告及同一构造单元邻近的土城矿实际瓦斯情况，本矿井按煤与瓦斯突出矿井设计。
（3）煤尘
本井田所有可采煤层均有煤尘爆炸危险。
（4）煤的自燃
本井田1+3、51、62、9、12、16、272、291、32号煤层为较易自燃煤层；11、15、17、18、271、292等煤层为不易自燃煤层。
（5）地温
本井田地温正常。
（6）冲击地压
地质报告未提供冲击地压的相关资料，尚未有发生冲击地压的情况。但随着开采深度的加大，矿井深部开采时局部有遇冲击地压的可能。
4、煤类、煤质与煤的用途
（1）煤类及分布规律
井田内共计焦煤、肥煤、瘦煤三种。井田内煤的变质程度从上到下、从西到东逐渐增高。
（2）煤质分析
①硫份
各煤层原煤硫分钻孔样平均值为0.19%～4.73%，其中51、271、291、32号煤层原煤硫分均大于3%为高硫分煤，1+3、9、10、12号煤层原煤为中高硫煤，292号煤层原煤为中硫分煤，11号煤层原煤为低中硫煤，62、18、272号煤层为低硫煤，15、16、17号煤层为特低硫煤。总的来看，原煤硫分呈现上、下煤层高中间煤层低的规律，煤中硫的存在形态：特低硫、低硫煤以有机硫为主，中硫、高硫煤以黄铁矿硫为主。
②灰份
各煤层原煤灰分钻孔样平均值为17.70%～30.58%，除16、17、18号为低中灰煤，51、272号为中高灰煤外，其余各煤层均为中灰煤。总体来看，沿垂深方向，各煤层原煤灰分呈现上、下高，中间低的规律。
③磷份
各煤层原煤钻孔样平均值为0.0035%～0.0224%，各煤层均为低磷和特低磷煤。
④发热量
各煤层原煤钻孔样平均值为34.91MJ/kg～36.20MJ/kg，精煤为35.87MJ/kg～36.63MJ/kg。各煤层均属高热值煤。
⑤挥发份
各煤层精煤挥发分钻孔样平均值为17.19%～26.06%，18号煤层以下各煤层为低挥发分煤，以上各煤层为中挥发分煤。挥发分从上到下逐渐减小，其变化规律与煤种的渐变规律基本相符。
⑥胶质层最大厚度（Y值）
从上到下，胶质层最大厚度有逐渐减小的明显规律，与井田内从上到下各煤层变质程度逐渐增高的规律相一致。按平均值其变化范围为24.0～10.0mm。
⑦粘结指数
从上到下，粘结指数有逐渐减小的规律，但就煤层来说，其规律没有Y值明显，其平均值的范围为90.4～59.5。
⑧煤的可选性
在δp=1.4时，各煤层均为极难选；δp=1.5时，除15号煤为难选，其余均为中等可选；δp=1.6时，各煤层均为易选；δp=1.7时，各煤层及入选原煤均为极易选。当理论精煤Ad=12.5%时，各煤层均为易选及极易选；当理论精煤Ad=11.0%时，各煤层均为中等可选及难选；当理论精煤Ad=10.0%时，各煤层均为极难选。
各煤层工业分析结果详见表2—4—1。
（3）煤炭产品用途
井田内为低中灰～中高灰、低硫、高热值煤，煤种以焦煤为主，约占87.5％左右，其余为瘦肥煤，均属我国比较稀缺的煤种，经洗选加工后，可作为炼制冶金焦炭和铸造焦炭的主要原料用煤，洗混煤可作为电厂燃料用煤。
5、其它有益矿物
井田内镓以外的稀散元素在煤层顶、底板与矸石及铝土岩中的含量均达不到工业边界的品位。
镓在煤层顶、底板与矸石及铝土岩中的含量大多数达到工业边界的品位，顶、底板及矸石一般为40PPm左右，各煤层平均值为30.0～49.0PPm，铝土岩一般为60.0PPm，在开采煤层时需考虑顶、底板及夹矸中镓元素的利用。
6、井田勘探程度及资源/储量
（1）勘探程度
本井田经历了普查、勘探及补充勘探等阶段。
1960年2月至1963年5月，贵州煤田地质勘探公司159队在土城向斜北翼进行了普查勘探，提有《盘县煤田土城向斜北翼西段普查报告》。
1966年，原西南煤矿建设指挥部煤田地质勘探公司一二九队开始对本井田进行勘探并于同年10月提交《盘县煤田土城三井田地质勘探最终报告（精查）》。该报告1967年7月由原大华农场军事管制委员会生产办公室以西煤建地批字第13号文批准。批准书指出“土城三井田的煤层赋存情况已基本查明，构造形态已基本控制清楚，水文地质特征和煤质牌号与煤的工艺特性以及有害杂质成分等已勘探清楚，瓦斯资料能作为矿井瓦斯的评价，可作为设计、建井的依据。
1978年初，在松河矿井方案设计中发现井田勘探程度不足，对断层和煤层的控制程度差，缺少主要可采煤层的顶底板和运输大巷所穿过地层的岩石物理性质资料，要求进行补充勘探。原六盘水革命委员会煤炭局于1978年11月以“六盘水革煤（1978）435号文“下达了《关于松河井田补充勘探的意见》”。贵州省煤田地质勘探公司159队根据该文精神于1979年3月开始进行补充勘探，于1982年12月提出了《盘江矿务局松河井田精查补充勘探地质报告》（送审稿）。
在贵州省所有煤田精查勘探指标中，松河井田精查勘探指标较高。获得的资料丰富，质量比较可靠，资料整理分析比较认真，所提供的报告经审查批准，可作为设计依据。
（2）资源/储量
根据贵州松河新城煤业复采有限责任公司复采五井储量核实报告，复采五井地质资源量563.4万t(其中已扣除采空区227万t，禁采区20.6万t)，其中，探明的经济基础储量（121b）364.5万t，控制的经济基础储量（122b）127.9万t，探明的次边际经济资源量（2s21）65.9万t，控制的次边际经济资源量（2s21）5.1万t。
（3）存在的主要问题
本井田地面揭露了不少小的断层，这些小断层将是井田回采的主要影响因素，补充勘探报告对其分布规律、发育程度分析研究欠佳。
对F9、F14号断层缺乏工程控制，对煤系地层的破坏未作肯定的评述。
补勘未作筛分大样，原精查筛分大样+50～+100分级资料不全，对硫分化验数据不足。
缺乏对主要可采煤层直接顶底板结构的了解分析资料，如节理、裂隙发育程度（间距和方向），分层的厚度、层数等。
（四）市场条件
井田范围内为低中灰～中高灰、低硫、高热值煤，煤种以焦煤为主，其余为瘦肥煤，均属我国比较稀缺的煤种。矿井复采改造之前，原有金寨沟、鑫鑫、哇都、沙阿嘎、垤坞煤矿原煤主要销往当地焦化厂和盘县电厂。
复采改造后，随着矿井生产能力的加大，开采技术条件的提高，矿井所产原煤经洗选加工后，生产的精煤产品为优质炼焦精煤，煤种好、灰分和硫分低，市场竞争力强。精煤质量既可以满足炼制冶金焦炭的质量要求，又可以满足炼制铸造焦炭的质量要求。目前，全县已形成年产焦炭145万t的生产能力，如考虑规划的盘江焦化厂（年产40万t铸造焦，8万t合成氨，13万t尿素）、柏果焦化厂（年产冶金铸造焦70万t/a）、红果焦化厂（年产冶金铸造焦70万t/a），年需280万t炼焦煤。同时盘县政府准备在松河和柏果镇建成煤、焦、化、电一体的焦化基地，实现资源就地转化，提高增值率。
盘江煤电集团6座选煤厂（车间）的入洗能力为675万t/a，洗精煤产量仅220万t/a，不能满足用户需求，同时，在未来5年内，企业有改造或扩建计划，对洗精煤的需求量将呈增长趋势。同时混煤可就近供应黔桂发电有限责任公司、发耳电厂、盘南电厂等电力企业。据此分析，松河新城煤业复采有限责任公司复采五井的洗精煤市场前景广阔。
（五）建设条件综合评价
1、资源条件及评述
根据贵州松河新城煤业复采有限责任公司复采五井储量核实报告，复采五井地质资源量563.4万t(其中已扣除采空区227万t，禁采区20.6万t)，其中，探明的经济基础储量（121b）364.5万t，控制的经济基础储量（122b）127.9万t，探明的次边际经济资源量（2s21）65.9万t，控制的次边际经济资源量（2s21）5.1万t，计算可采储量287.03万t，井田内煤种主要为焦煤，次为瘦煤。
本区煤炭资源较为丰富，井田内主采煤层
