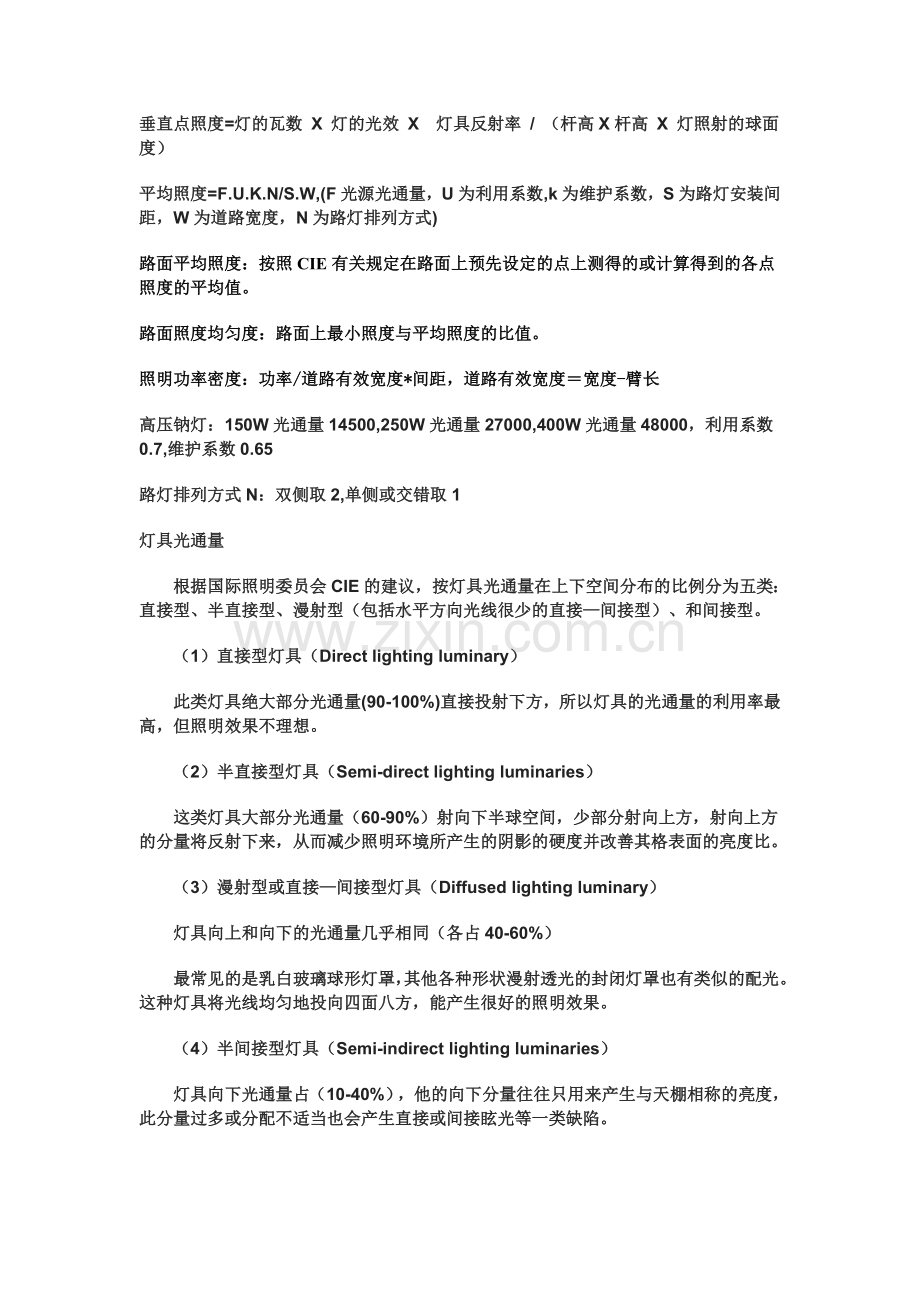

垂直点照度=灯的瓦数 X 灯的光效 X 灯具反射率 / （杆高X杆高 X 灯照射的球面度）
平均照度=F.U.K.N/S.W,(F光源光通量，U为利用系数,k为维护系数，S为路灯安装间距，W为道路宽度，N为路灯排列方式)
路面平均照度：按照CIE有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值。
路面照度均匀度：路面上最小照度与平均照度的比值。
照明功率密度：功率/道路有效宽度*间距，道路有效宽度＝宽度-臂长
高压钠灯：150W光通量14500,250W光通量27000,400W光通量48000，利用系数0.7,维护系数0.65
路灯排列方式N：双侧取2,单侧或交错取1
灯具光通量
　　根据国际照明委员会CIE的建议，按灯具光通量在上下空间分布的比例分为五类：直接型、半直接型、漫射型（包括水平方向光线很少的直接—间接型）、和间接型。
　　（1）直接型灯具（Direct lighting luminary）
　　此类灯具绝大部分光通量(90-100%)直接投射下方，所以灯具的光通量的利用率最高，但照明效果不理想。
　　（2）半直接型灯具（Semi-direct lighting luminaries）
　　这类灯具大部分光通量（60-90%）射向下半球空间，少部分射向上方，射向上方的分量将反射下来，从而减少照明环境所产生的阴影的硬度并改善其格表面的亮度比。
　　（3）漫射型或直接—间接型灯具（Diffused lighting luminary）
　　灯具向上和向下的光通量几乎相同（各占40-60%）
　　最常见的是乳白玻璃球形灯罩，其他各种形状漫射透光的封闭灯罩也有类似的配光。这种灯具将光线均匀地投向四面八方，能产生很好的照明效果。
　　（4）半间接型灯具（Semi-indirect lighting luminaries）
　　灯具向下光通量占（10-40%），他的向下分量往往只用来产生与天棚相称的亮度，此分量过多或分配不适当也会产生直接或间接眩光等一类缺陷。

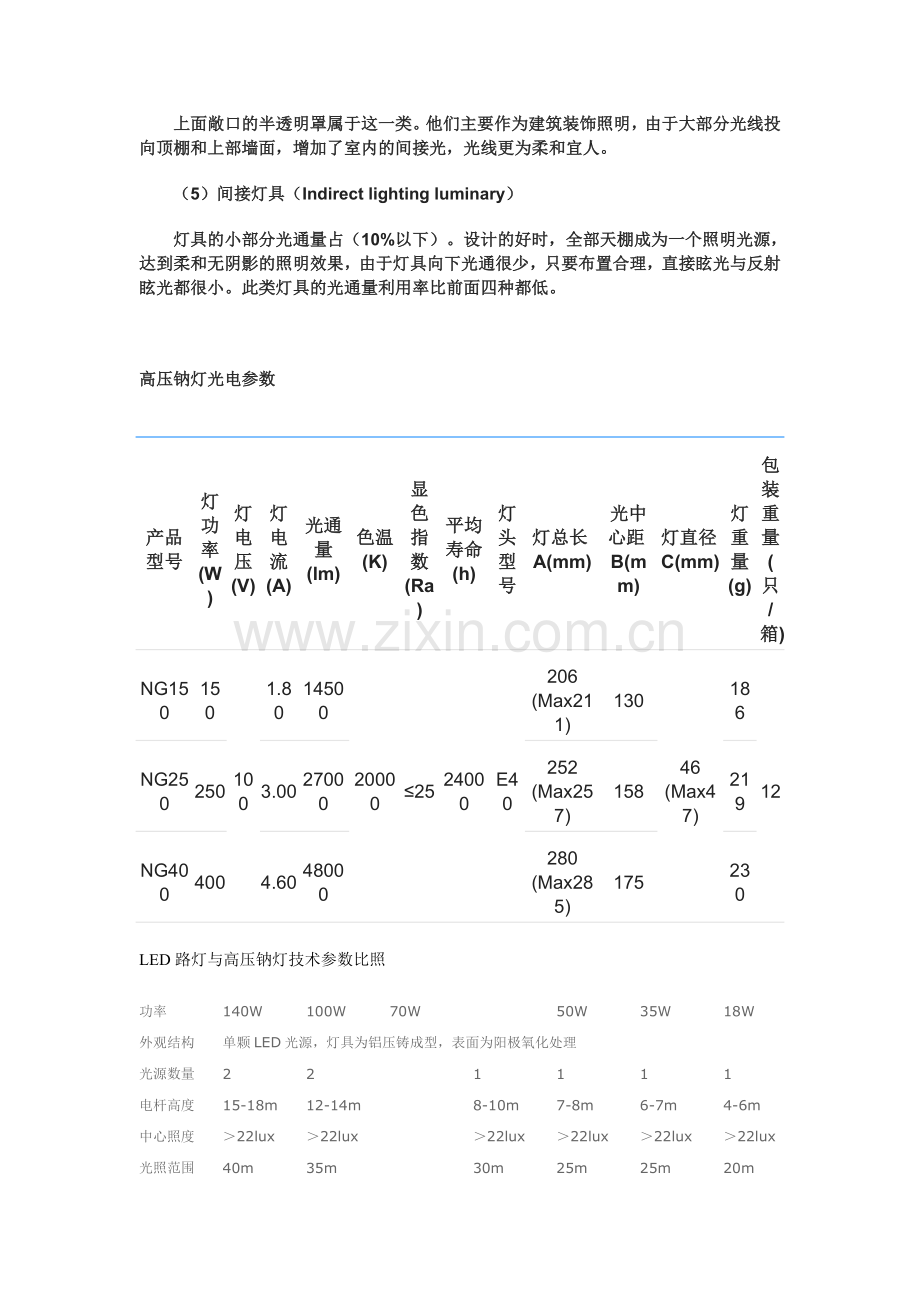

　　上面敞口的半透明罩属于这一类。他们主要作为建筑装饰照明，由于大部分光线投向顶棚和上部墙面，增加了室内的间接光，光线更为柔和宜人。
　　（5）间接灯具（Indirect lighting luminary）
　　灯具的小部分光通量占（10%以下）。设计的好时，全部天棚成为一个照明光源，达到柔和无阴影的照明效果，由于灯具向下光通很少，只要布置合理，直接眩光与反射眩光都很小。此类灯具的光通量利用率比前面四种都低。

高压钠灯光电参数

产品
型号
灯功率(W)
灯电压(V)
灯电流(A)
光通量(lm)
色温(K)
显色指数(Ra)
平均
寿命(h)
灯头型号
灯总长A(mm)
光中
心距B(mm)
灯直径C(mm)
灯重量(g)
包装
重量
(只/箱)
NG150
150
100
1.80
14500
20000
≤25
24000
E40
206
(Max211)
130
46
(Max47)
186
12
NG250
250
3.00
27000
252
(Max257)
158
219
NG400
400
4.60
48000
280
(Max285)
175
230

LED路灯与高压钠灯技术参数比照

功率
140W
100W
70W
50W
35W
18W
外观结构
单颗LED光源，灯具为铝压铸成型，表面为阳极氧化处理
光源数量
2
2
1
1
1
1
电杆高度
15-18m
12-14m
8-10m
7-8m
6-7m
4-6m
中心照度
＞22lux
＞22lux
＞22lux
＞22lux
＞22lux
＞22lux
光照范围
40m
35m
30m
25m
25m
20m
使用电压
220v±10%
相当高压钠灯
400W
360W
250W
200W
120W
70W
显像指数
80
防护等级
IP65
适应范围
主干道
主干道
支干道
支干道
支道
支道庭院灯照明
色温
4000-7000k
使用温度
＜55 °C
