中山格日光电科技有限公司技术部文件

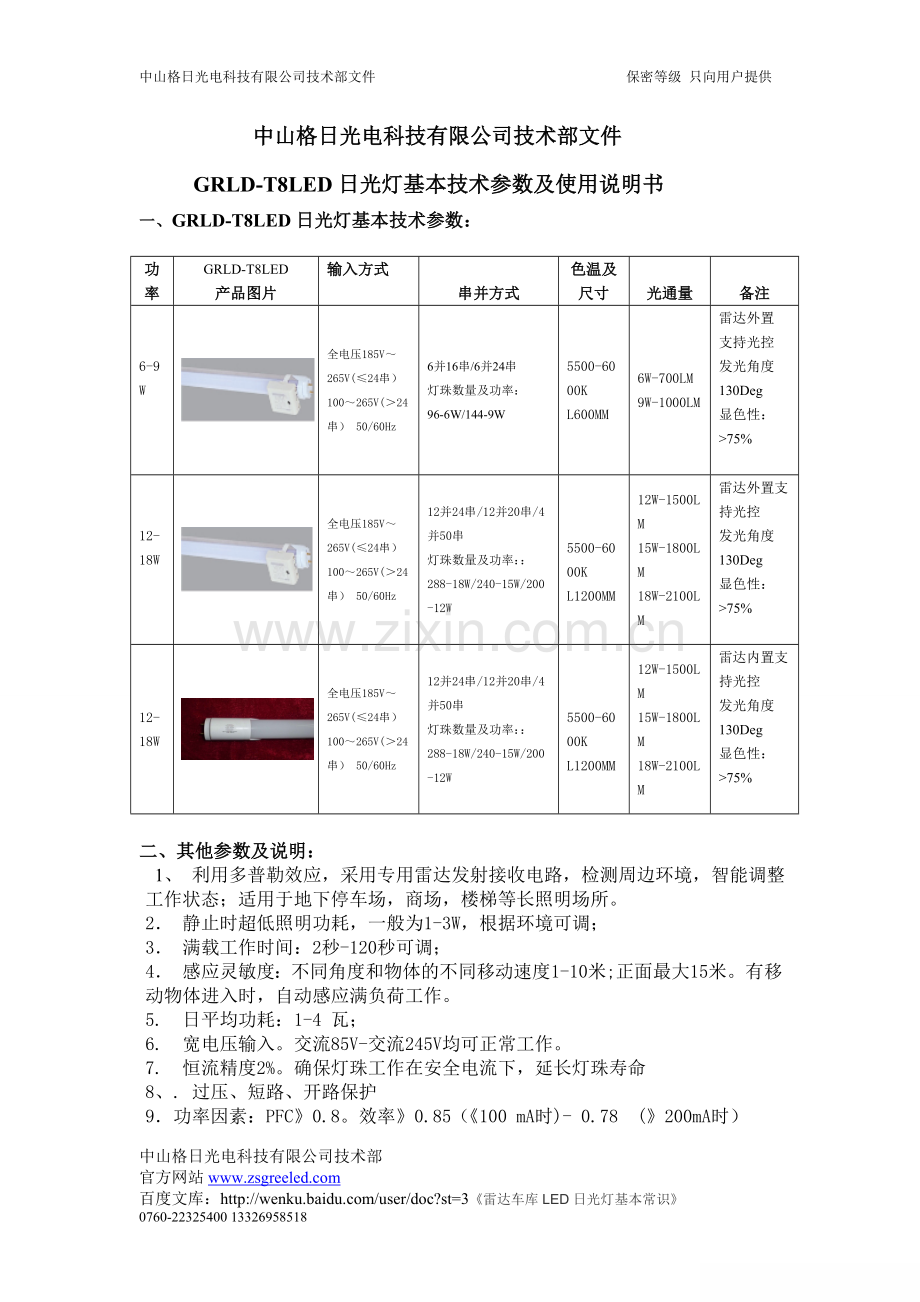

GRLD-T8LED日光灯基本技术参数及使用说明书
一、 GRLD-T8LED日光灯基本技术参数：

功率
GRLD-T8LED
产品图片
输入方式
串并方式
色温及尺寸
光通量
备注
6-9W

全电压185V～265V(≤24串）100～265V(＞24串） 50/60Hz
6并16串/6并24串
灯珠数量及功率：96-6W/144-9W
5500-6000K
L600MM
6W-700LM
9W-1000LM
雷达外置
支持光控
发光角度130Deg
显色性：>75%

12-18W

全电压185V～265V(≤24串）100～265V(＞24串） 50/60Hz
12并24串/12并20串/4并50串
灯珠数量及功率：：
288-18W/240-15W/200-12W

5500-6000K
L1200MM
12W-1500LM
15W-1800LM
18W-2100LM
雷达外置支持光控
发光角度130Deg
显色性：>75%

12-18W

全电压185V～265V(≤24串）100～265V(＞24串） 50/60Hz
12并24串/12并20串/4并50串
灯珠数量及功率：：
288-18W/240-15W/200-12W

5500-6000K
L1200MM
12W-1500LM
15W-1800LM
18W-2100LM
雷达内置支持光控
发光角度130Deg
显色性：>75%

二、其他参数及说明：
1、 利用多普勒效应，采用专用雷达发射接收电路，检测周边环境，智能调整工作状态；适用于地下停车场，商场，楼梯等长照明场所。
2． 静止时超低照明功耗，一般为1-3W，根据环境可调；
3． 满载工作时间：2秒-120秒可调；
4． 感应灵敏度：不同角度和物体的不同移动速度1-10米;正面最大15米。有移 动物体进入时，自动感应满负荷工作。
5. 日平均功耗：1-4 瓦；
6. 宽电压输入。交流85V-交流245V均可正常工作。
7. 恒流精度2%。确保灯珠工作在安全电流下，延长灯珠寿命
8、. 过压、短路、开路保护
9．功率因素：PFC》0.8。效率》0.85（《100 mA时)- 0.78 (》200mA时）
10、整灯寿命≥50000H。
11、反应速度：0.5秒--温度：-20～45℃ 湿度：<95%
12、储存条件：-20～60℃
13、感应角度：150度

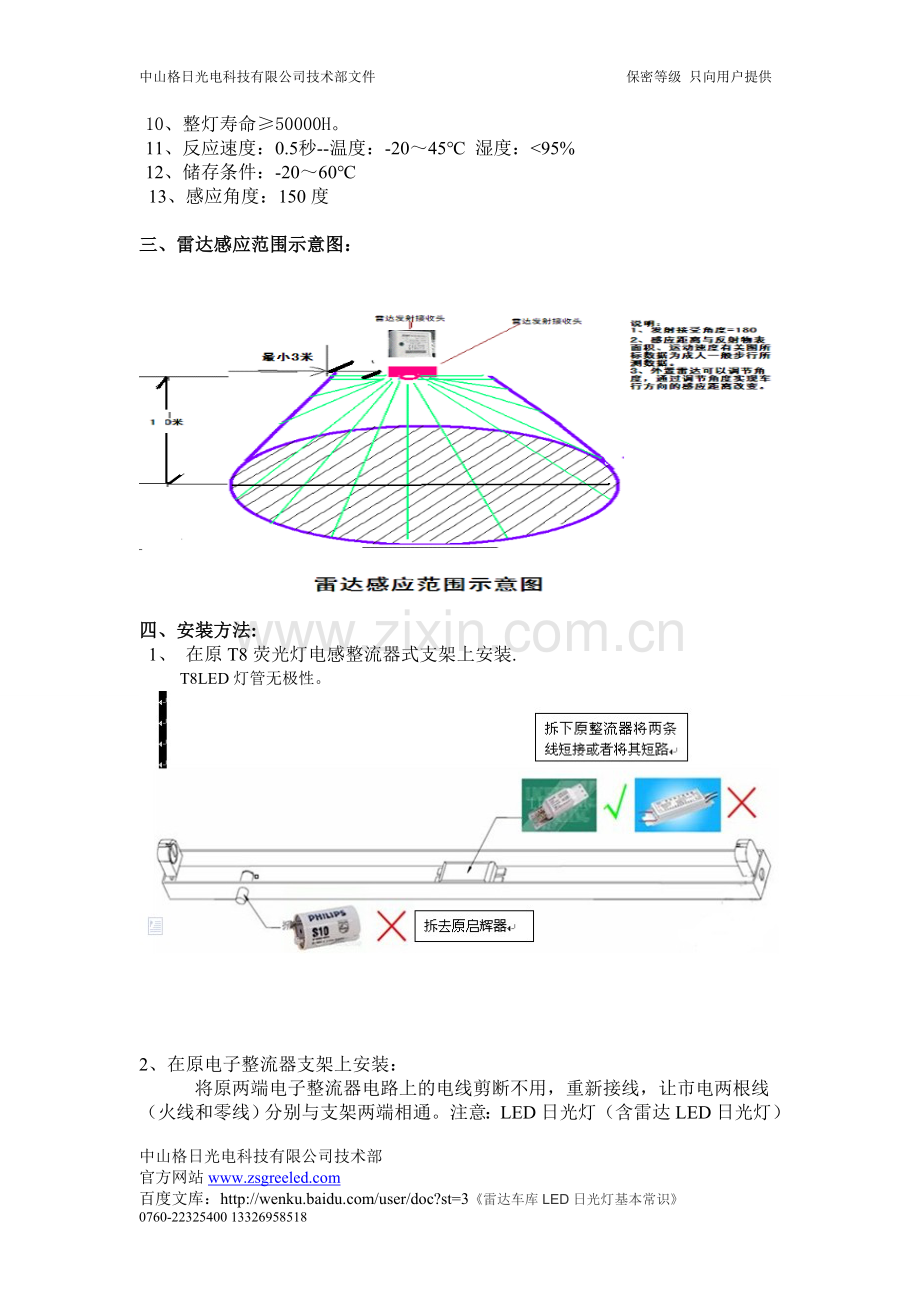

三、雷达感应范围示意图：

四、 安装方法:
1、 在原T8荧光灯电感整流器式支架上安装.
T8LED灯管无极性。

2、在原电子整流器支架上安装：
将原两端电子整流器电路上的电线剪断不用，重新接线，让市电两根线（火线和零线）分别与支架两端相通。注意：LED日光灯（含雷达LED日光灯）同一端两个金属铜柱是相连的。T8LED灯管无极性。

2、 在格日光电提供的支架上安装
在格日光电提供的LED日光灯专用支架上安装，只要将支架固定在天花板或者墙壁上，接上市电，将LED日光灯装上就可以了。T8LED灯管无极性。
五、安装注意事项
1. 安装高度不低于1.5M，不高于8米
2. 在户内或户外使用时，应遵循基本安全防范，以避免发生安全事故。
3.线路应有间断保护。如电源插座要采用保险丝或采用漏电开关等。
4.更换灯管请切断电源。户外使用需做防水处理。
5、改造原有支架安装时，改造后须认真检查，确保无误后方可通电。
6、安装或者改造的操作人员必须持有有效的电工证。
7、请在安全合格、符合规定防护等级的线路上安装或者改造。

--------------------------------------------------------------------
特别提示：中山格日光电科技有限公司技术部保留产品更新的权力，包括后续产品的参数部分或者全部改变的权力
----------------------------------------------------------------------------------------------------------------
中山格日光电科技有限公司技术部
