电磁离合制动器的安装.doc

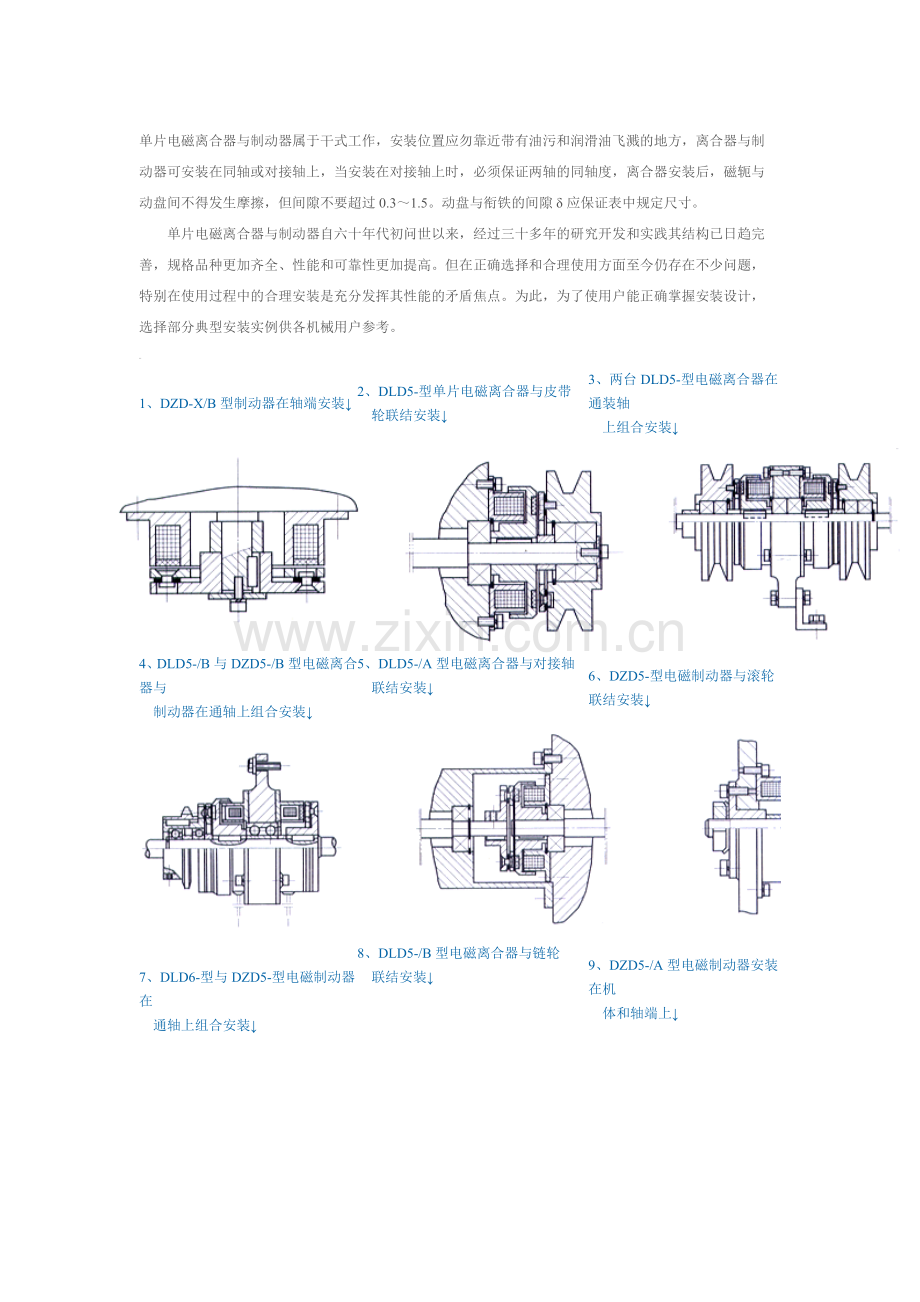

单片电磁离合器与制动器属于干式工作，安装位置应勿靠近带有油污和润滑油飞溅的地方，离合器与制动器可安装在同轴或对接轴上，当安装在对接轴上时，必须保证两轴的同轴度，离合器安装后，磁轭与动盘间不得发生摩擦，但间隙不要超过0.3～1.5。动盘与衔铁的间隙δ应保证表中规定尺寸。
　　单片电磁离合器与制动器自六十年代初问世以来，经过三十多年的研究开发和实践其结构已日趋完善，规格品种更加齐全、性能和可靠性更加提高。但在正确选择和合理使用方面至今仍存在不少问题，特别在使用过程中的合理安装是充分发挥其性能的矛盾焦点。为此，为了使用户能正确掌握安装设计，选择部分典型安装实例供各机械用户参考。

1、DZD-X/B型制动器在轴端安装↓
2、DLD5-型单片电磁离合器与皮带
   轮联结安装↓
3、两台DLD5-型电磁离合器在通装轴
   上组合安装↓

4、DLD5-/B与DZD5-/B型电磁离合器与
   制动器在通轴上组合安装↓
5、DLD5-/A型电磁离合器与对接轴
   联结安装↓
6、DZD5-型电磁制动器与滚轮联结安装↓

7、DLD6-型与DZD5-型电磁制动器在
   通轴上组合安装↓
8、DLD5-/B型电磁离合器与链轮
   联结安装↓
9、DZD5-/A型电磁制动器安装在机
   体和轴端上↓

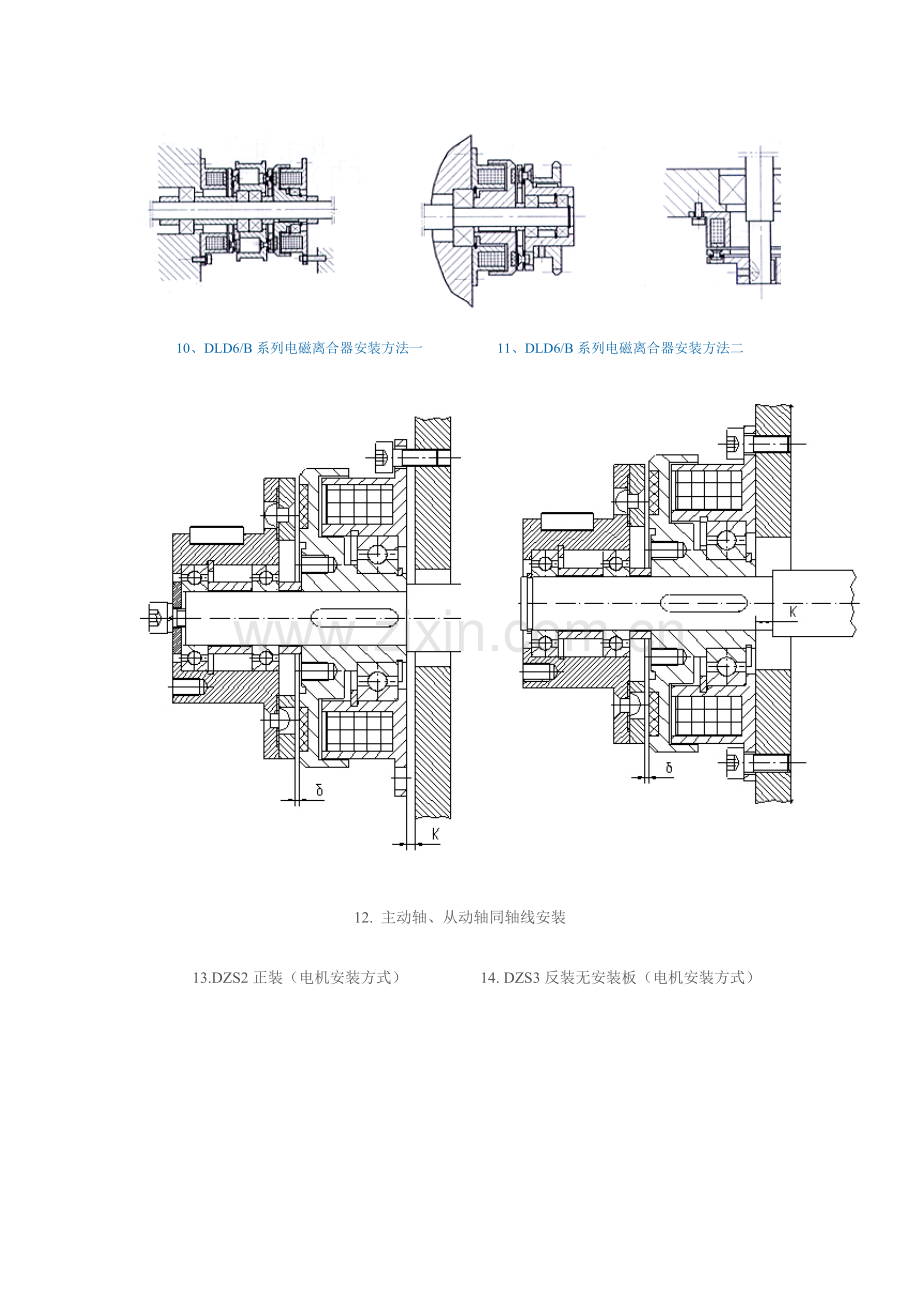

10、DLD6/B系列电磁离合器安装方法一
11、DLD6/B系列电磁离合器安装方法二

12. 主动轴、从动轴同轴线安装

13.DZS2正装（电机安装方式）
14. DZS3反装无安装板（电机安装方式）

15. DZS3反装有安装板（电机安装方式）

安全系数选择

工  作  机  械  种  类
驱  动  机  的  类  型
电动机以及前级由胶带驱动的动力
4-6缸的内燃发动机
负荷平稳的普通机床、一般机械
1.5
2
大型机床、纺织机械、小型冲床、小型绞车
2
2.5
运输机、压气机、泵、中型冲床、中型绞车、刨床、其它负荷变化大、惯性大、接合频繁的机床
2.5
3.5
搅拌机、破碎机、大型绞车、大型冲床、小型轧钢机
3.0～3.5
4～4.5
