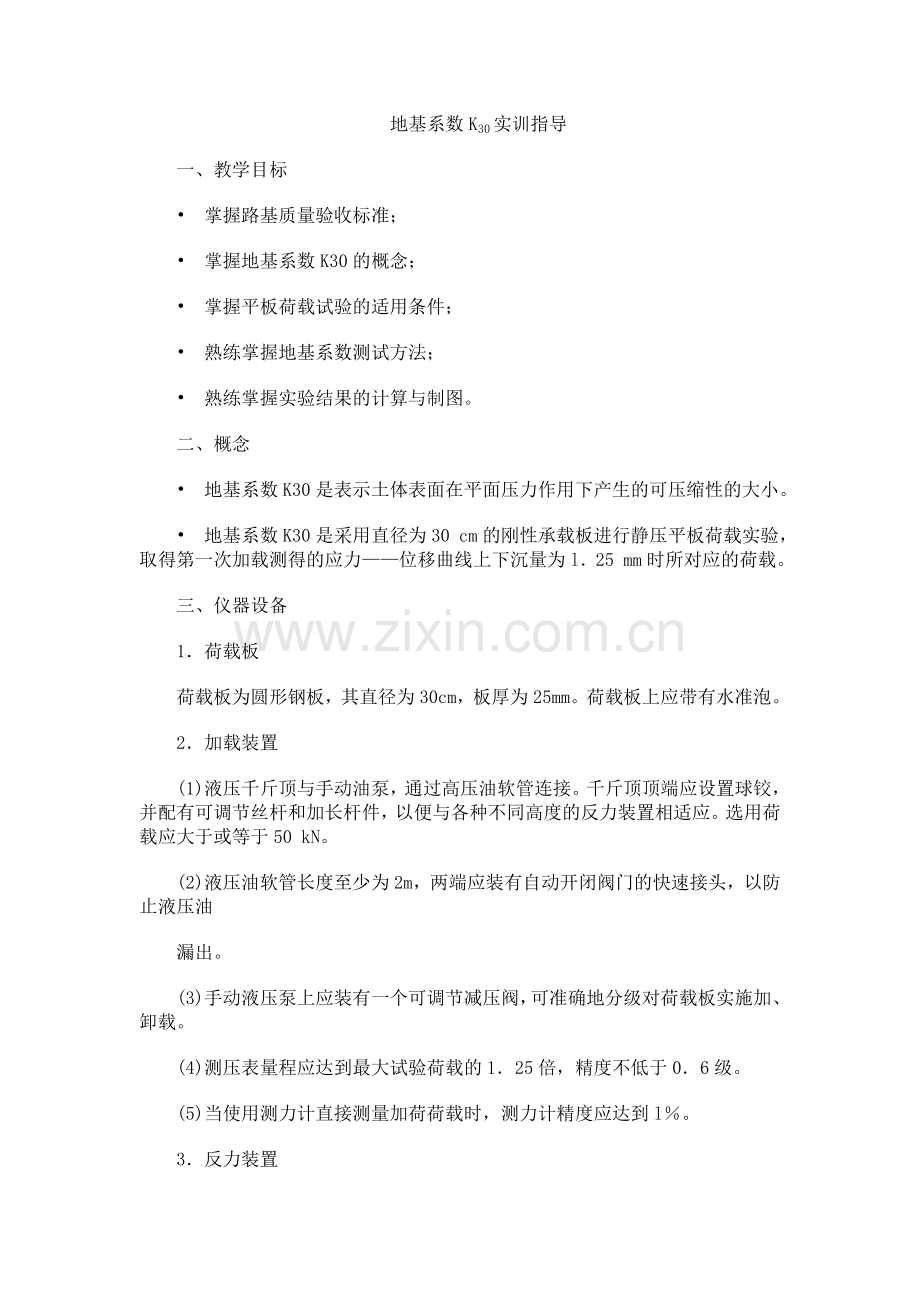

地基系数K30实训指导
一、教学目标
• 掌握路基质量验收标准；
• 掌握地基系数K30的概念；
• 掌握平板荷载试验的适用条件；
• 熟练掌握地基系数测试方法；
• 熟练掌握实验结果的计算与制图。
二、概念
• 地基系数K30是表示土体表面在平面压力作用下产生的可压缩性的大小。
• 地基系数K30是采用直径为30 cm的刚性承载板进行静压平板荷载实验，取得第一次加载测得的应力——位移曲线上下沉量为l．25 mm时所对应的荷载。
三、仪器设备
1．荷载板
荷载板为圆形钢板，其直径为30 cm，板厚为25 mm。荷载板上应带有水准泡。
2．加载装置
(1)液压千斤顶与手动油泵，通过高压油软管连接。千斤顶顶端应设置球铰，并配有可调节丝杆和加长杆件，以便与各种不同高度的反力装置相适应。选用荷载应大于或等于50 kN。
(2)液压油软管长度至少为2 m，两端应装有自动开闭阀门的快速接头，以防止液压油
漏出。
(3)手动液压泵上应装有一个可调节减压阀，可准确地分级对荷载板实施加、卸载。
(4)测压表量程应达到最大试验荷载的1．25倍，精度不低于0．6级。
(5)当使用测力计直接测量加荷荷载时，测力计精度应达到l％。
3．反力装置

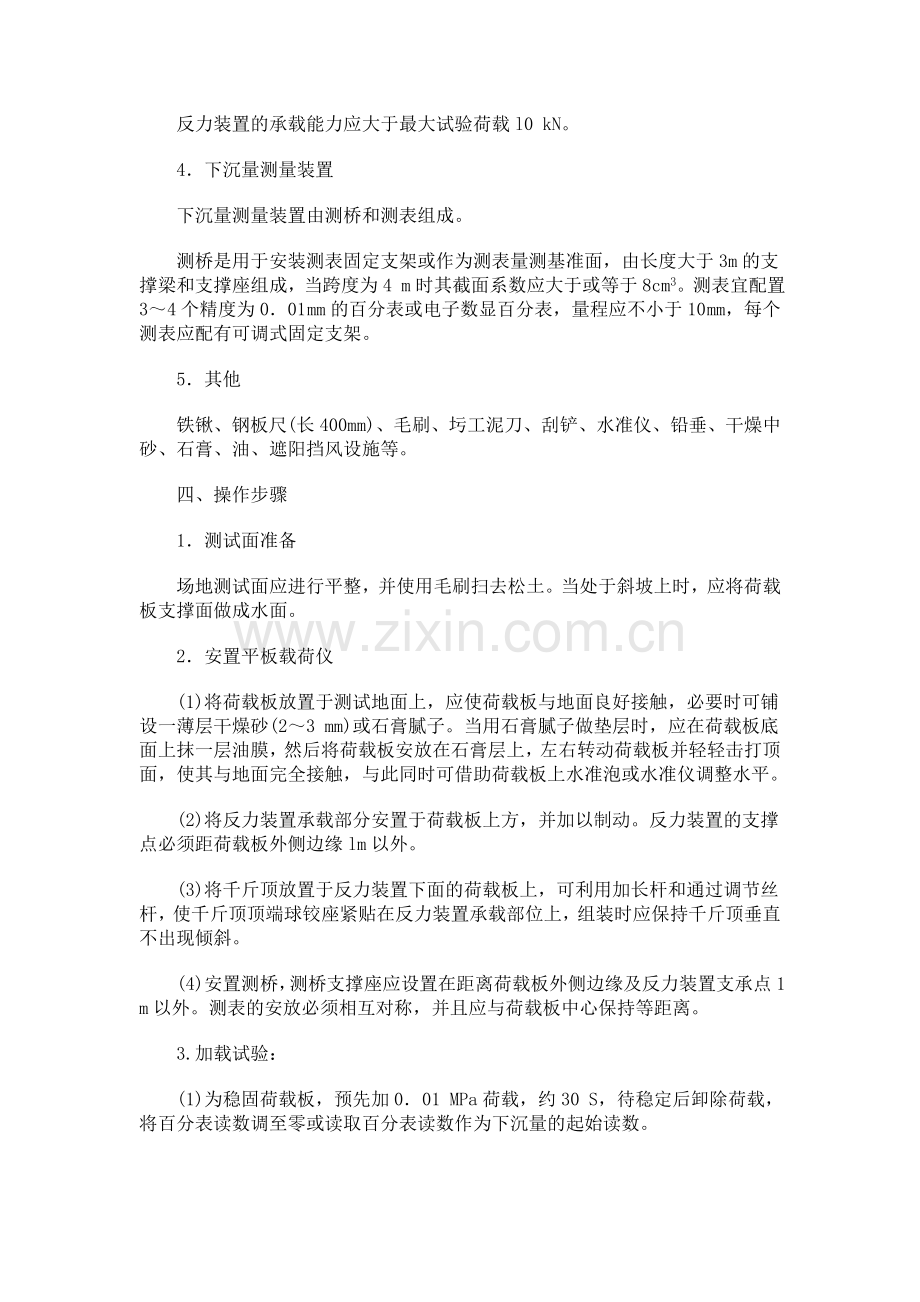

反力装置的承载能力应大于最大试验荷载l0 kN。
4．下沉量测量装置
下沉量测量装置由测桥和测表组成。
测桥是用于安装测表固定支架或作为测表量测基准面，由长度大于3m的支撑梁和支撑座组成，当跨度为4 m时其截面系数应大于或等于8cm3。测表宜配置3～4个精度为0．01 mm的百分表或电子数显百分表，量程应不小于10 mm，每个测表应配有可调式固定支架。
5．其他
铁锹、钢板尺(长400mm)、毛刷、圬工泥刀、刮铲、水准仪、铅垂、干燥中砂、石膏、油、遮阳挡风设施等。
四、操作步骤
1．测试面准备
场地测试面应进行平整，并使用毛刷扫去松土。当处于斜坡上时，应将荷载板支撑面做成水面。
2．安置平板载荷仪
(1)将荷载板放置于测试地面上，应使荷载板与地面良好接触，必要时可铺设一薄层干燥砂(2～3 mm)或石膏腻子。当用石膏腻子做垫层时，应在荷载板底面上抹一层油膜，然后将荷载板安放在石膏层上，左右转动荷载板并轻轻击打顶面，使其与地面完全接触，与此同时可借助荷载板上水准泡或水准仪调整水平。
(2)将反力装置承载部分安置于荷载板上方，并加以制动。反力装置的支撑点必须距荷载板外侧边缘lm以外。
(3)将千斤顶放置于反力装置下面的荷载板上，可利用加长杆和通过调节丝杆，使千斤顶顶端球铰座紧贴在反力装置承载部位上，组装时应保持千斤顶垂直不出现倾斜。
(4)安置测桥，测桥支撑座应设置在距离荷载板外侧边缘及反力装置支承点1 m以外。测表的安放必须相互对称，并且应与荷载板中心保持等距离。
3.加载试验：
(1)为稳固荷载板，预先加0．01 MPa荷载，约30 S，待稳定后卸除荷载，将百分表读数调至零或读取百分表读数作为下沉量的起始读数。
(2)以0．04 MPa的增量，逐级加载。每增加一级荷载，应在下沉量稳定后，读取荷载强度和下沉量读数。
(3)当总下沉量超过规定的基准值(1．25mm)，或者荷载强度超过估计的现场实际最大接触压力，或者达到地基的屈服点时，试验即可终止。
4．当试验过程出现异常时(如荷载板严重倾斜，荷载板过度下沉)，应将试验点下挖相当于荷载板直径的深度，重新进行试验。对出现的异常应在试验记录表中注明.
 五、适用条件和要求
• 粒径不大于荷载板直径1/4的各类土和土石混合填料
• 有效测试深度范围为400mm~500mm
• 应消除土体含水量变化的影响
• 应在压实后2~4h内测试
• 测试面应平整
• 应避开雨天或风力大于6级天气
• 测试地基系数时，应对仪器进行测试校验
