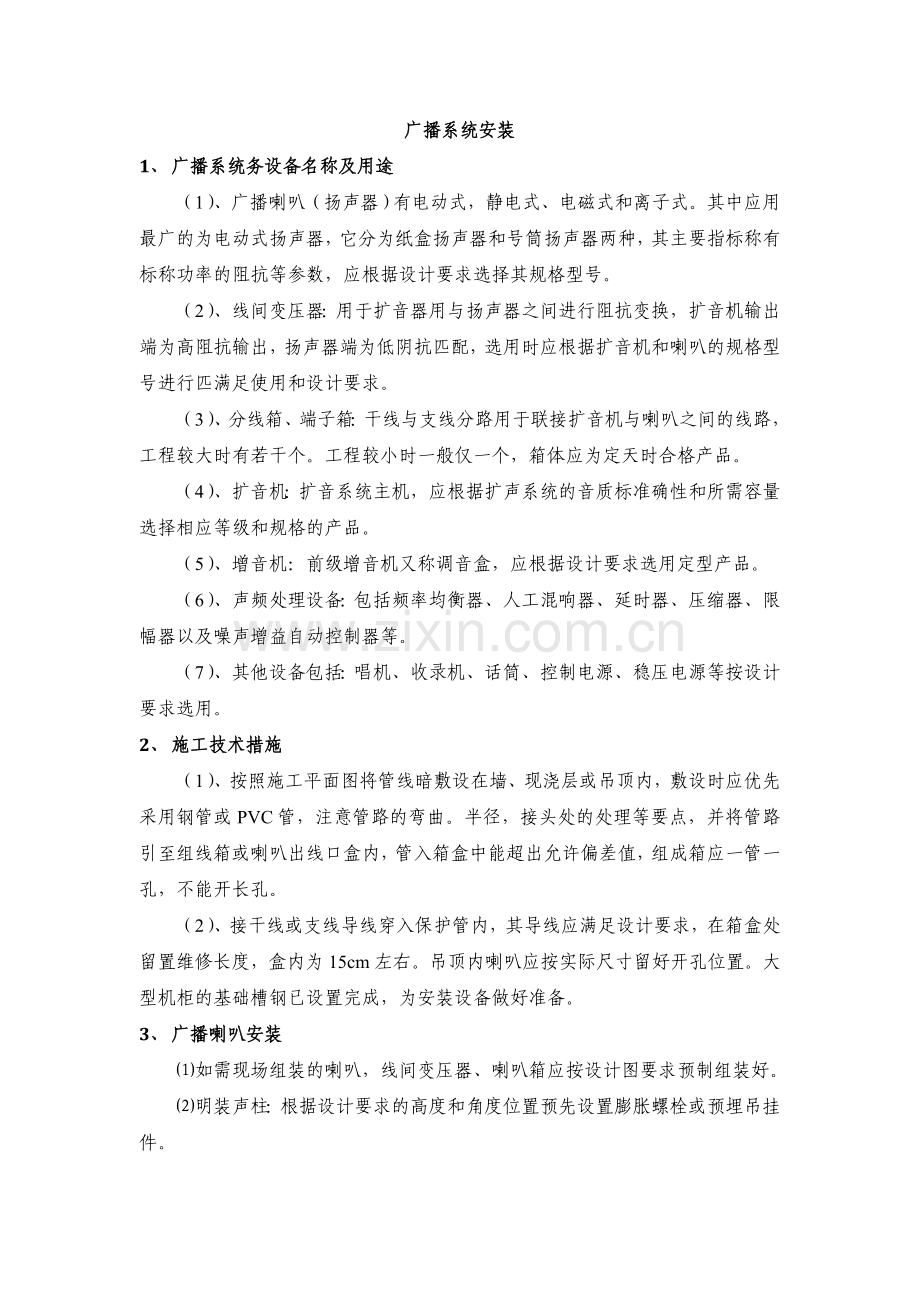

广播系统安装
1、 广播系统务设备名称及用途
（1）、广播喇叭（扬声器）有电动式，静电式、电磁式和离子式。其中应用最广的为电动式扬声器，它分为纸盒扬声器和号筒扬声器两种，其主要指标称有标称功率的阻抗等参数，应根据设计要求选择其规格型号。
（2）、线间变压器：用于扩音器用与扬声器之间进行阻抗变换，扩音机输出端为高阻抗输出，扬声器端为低阴抗匹配，选用时应根据扩音机和喇叭的规格型号进行匹满足使用和设计要求。
（3）、分线箱、端子箱：干线与支线分路用于联接扩音机与喇叭之间的线路，工程较大时有若干个。工程较小时一般仅一个，箱体应为定天时合格产品。
（4）、扩音机：扩音系统主机，应根据扩声系统的音质标准确性和所需容量选择相应等级和规格的产品。
（5）、增音机：前级增音机又称调音盒，应根据设计要求选用定型产品。
（6）、声频处理设备：包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动控制器等。
（7）、其他设备包括：唱机、收录机、话筒、控制电源、稳压电源等按设计要求选用。
2、 施工技术措施
（1）、按照施工平面图将管线暗敷设在墙、现浇层或吊顶内，敷设时应优先采用钢管或PVC管，注意管路的弯曲。半径，接头处的处理等要点，并将管路引至组线箱或喇叭出线口盒内，管入箱盒中能超出允许偏差值，组成箱应一管一孔，不能开长孔。
（2）、接干线或支线导线穿入保护管内，其导线应满足设计要求，在箱盒处留置维修长度，盒内为15cm左右。吊顶内喇叭应按实际尺寸留好开孔位置。大型机柜的基础槽钢已设置完成，为安装设备做好准备。
3、 广播喇叭安装
⑴如需现场组装的喇叭，线间变压器、喇叭箱应按设计图要求预制组装好。
⑵明装声柱：根据设计要求的高度和角度位置预先设置膨胀螺栓或预埋吊挂件。

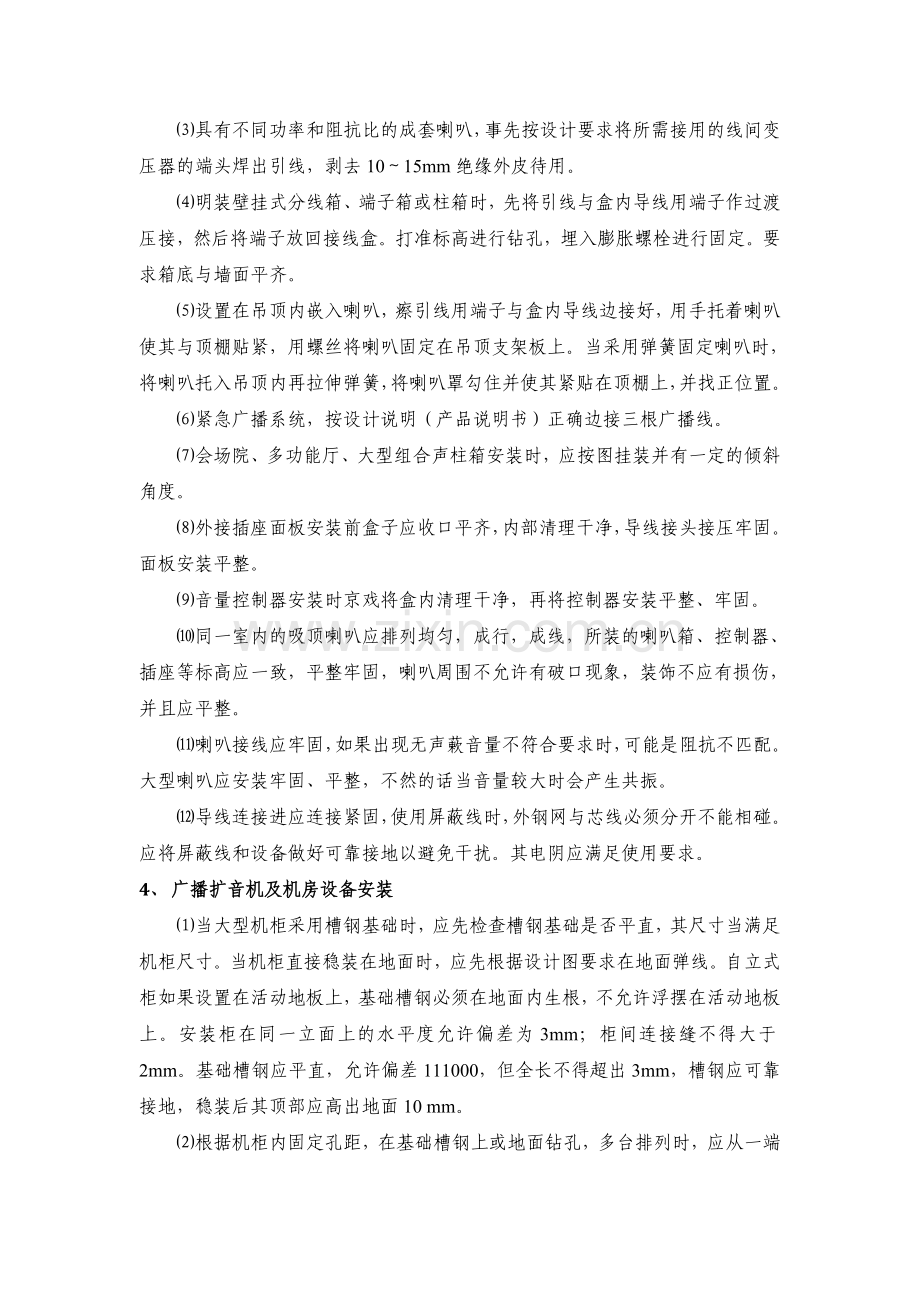

⑶具有不同功率和阻抗比的成套喇叭，事先按设计要求将所需接用的线间变压器的端头焊出引线，剥去10～15mm绝缘外皮待用。
⑷明装壁挂式分线箱、端子箱或柱箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。打准标高进行钻孔，埋入膨胀螺栓进行固定。要求箱底与墙面平齐。
⑸设置在吊顶内嵌入喇叭，瘵引线用端子与盒内导线边接好，用手托着喇叭使其与顶棚贴紧，用螺丝将喇叭固定在吊顶支架板上。当采用弹簧固定喇叭时，将喇叭托入吊顶内再拉伸弹簧，将喇叭罩勾住并使其紧贴在顶棚上，并找正位置。
⑹紧急广播系统，按设计说明（产品说明书）正确边接三根广播线。
⑺会场院、多功能厅、大型组合声柱箱安装时，应按图挂装并有一定的倾斜角度。
⑻外接插座面板安装前盒子应收口平齐，内部清理干净，导线接头接压牢固。面板安装平整。
⑼音量控制器安装时京戏将盒内清理干净，再将控制器安装平整、牢固。
⑽同一室内的吸顶喇叭应排列均匀，成行，成线，所装的喇叭箱、控制器、插座等标高应一致，平整牢固，喇叭周围不允许有破口现象，装饰不应有损伤，并且应平整。
⑾喇叭接线应牢固，如果出现无声蔌音量不符合要求时，可能是阻抗不匹配。大型喇叭应安装牢固、平整，不然的话当音量较大时会产生共振。
⑿导线连接进应连接紧固，使用屏蔽线时，外钢网与芯线必须分开不能相碰。应将屏蔽线和设备做好可靠接地以避免干扰。其电阴应满足使用要求。
4、 广播扩音机及机房设备安装
⑴当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸当满足机柜尺寸。当机柜直接稳装在地面时，应先根据设计图要求在地面弹线。自立式柜如果设置在活动地板上，基础槽钢必须在地面内生根，不允许浮摆在活动地板上。安装柜在同一立面上的水平度允许偏差为3mm；柜间连接缝不得大于2mm。基础槽钢应平直，允许偏差111000，但全长不得超出3mm，槽钢应可靠接地，稳装后其顶部应高出地面10 mm。
⑵根据机柜内固定孔距，在基础槽钢上或地面钻孔，多台排列时，应从一端开始安装，逐台对准孔位，用镀锌螺栓固定，然后拉线找平直，再将各种地脚螺栓与柜体用螺栓拧紧、牢固。
⑶设有收扩音机、录音机、电唱机、激光唱机等组合音响设各系统时，应根据提供设备的厂方技术要求，逐台将各设各装入机柜，上好螺栓，固定平整。
⑷采用专用导线将各设备进行连接好，各支路导线线头压接好，设备及屏蔽线误码压接好保护地线。
⑸当扩音机等设备为卓上静置式时，先瘵专用桌放置好，再进行设备安装，连接各支路导线。
⑹设备安装完后，调试前应瘵电源开关置于断开位置，各设备采取单独试运转后，然后整个系统进行统调，调试完毕后应经过有关人员进行验收后交付使用，并办理验收手续。
⑺各设备导线连接正确、可靠、牢固。箱内电览（线）应排列整齐，线路编号正确清晰。线路较多时应绑扎成束，并在箱内留有适当余量。
5、 全部设备安装完毕后，应对全系统进行调试，必须满足设计和使用要求，并经过有关人员签字验收。
