在Word2010文档中绘制直线和曲线.doc

在Word2010文档中绘制直线和曲线
直线和曲线是构成各种图形的基本形状，Word2010提供了多种直线和曲线类型，包括“直线”、“肘形连接符”、“曲线连接符”、“曲线”和“自由曲线”。打开Word2010文档窗口，切换到“插入”功能区。在“插图”分组中单击“形状”按钮，在“形状”面板中的“线条”分类中可以看到多种线条类型，如图2010070103所示。

图2010070103 Word2010中的线条类型

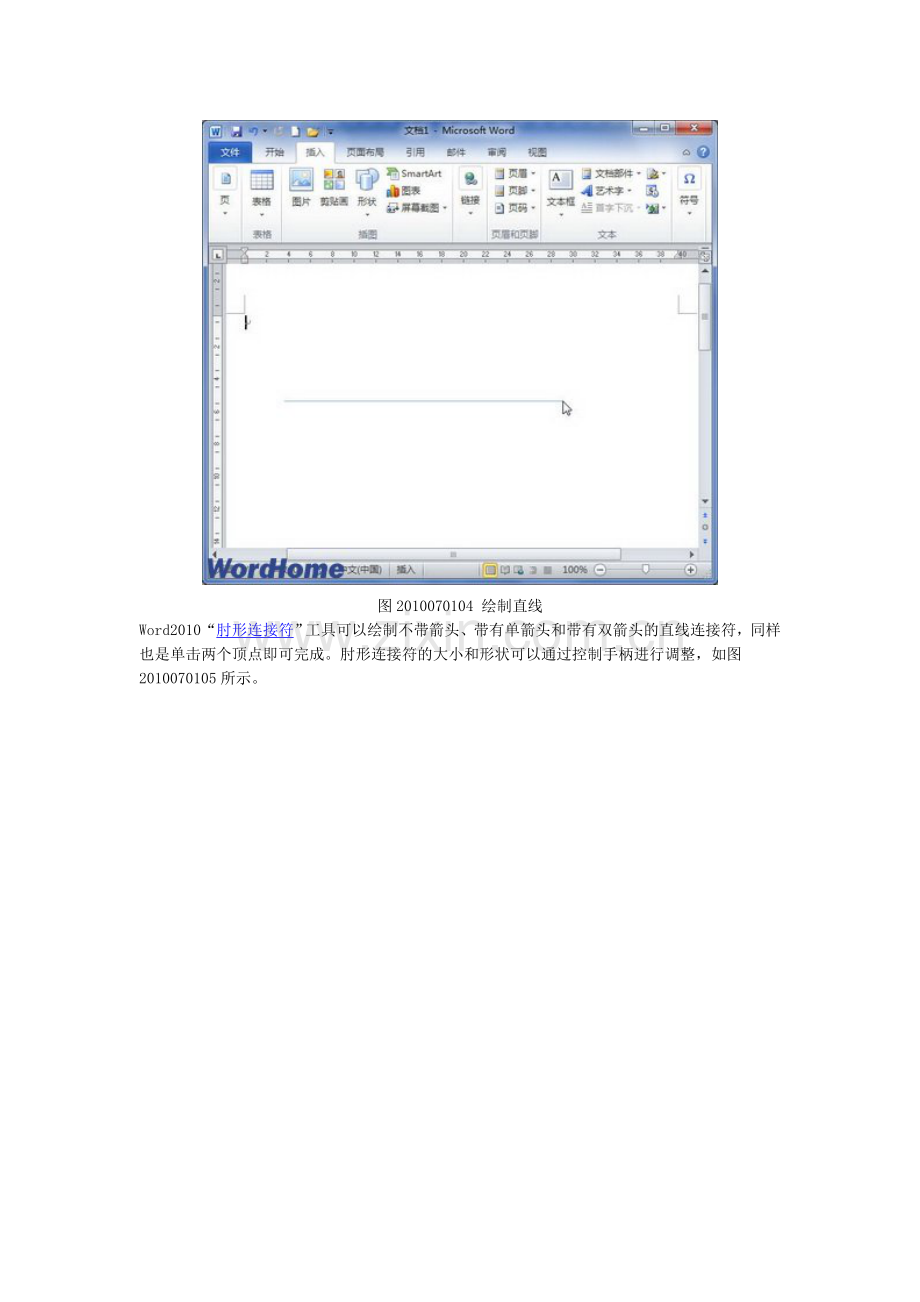

Word2010“直线”工具可以绘制最简单的线条，单击两个顶点即可绘制一条直线或带有箭头的直线，如图2010070104所示。

图2010070104 绘制直线
Word2010“肘形连接符”工具可以绘制不带箭头、带有单箭头和带有双箭头的直线连接符，同样也是单击两个顶点即可完成。肘形连接符的大小和形状可以通过控制手柄进行调整，如图2010070105所示。

图2010070105 绘制直线肘形连接符
Word2010“曲线连接符”工具可以绘制不带箭头、带有单箭头和带有双箭头的曲线连接符，单击两个顶点即可完成绘制。曲线连接符的大小和曲线角度可以通过控制手柄进行调整，如图2010070106所示。

图2010070106 绘制曲线连接符
Word2010“曲线”工具可以绘制线条平滑的曲线形状，用户需要单击多个顶点完成整条曲线的绘制。选择“曲线”工具后，首先单击起始顶点，然后移动鼠标并单击第二个顶点，接着根据需要单击第三个顶点、第四个顶点……。双击最后一个顶点完成曲线的绘制，所绘制的曲线既可以闭合，也可以非闭合，如图2010070107所示。

图2010070107 绘制曲线
Word2010“自由曲线”工具实质上就是铅笔工具，用户选择“自由曲线”工具后，可以像使用铅笔一样自由绘制线条，如图2010070108所示。

图2010070108 使用“自由曲线”工具
