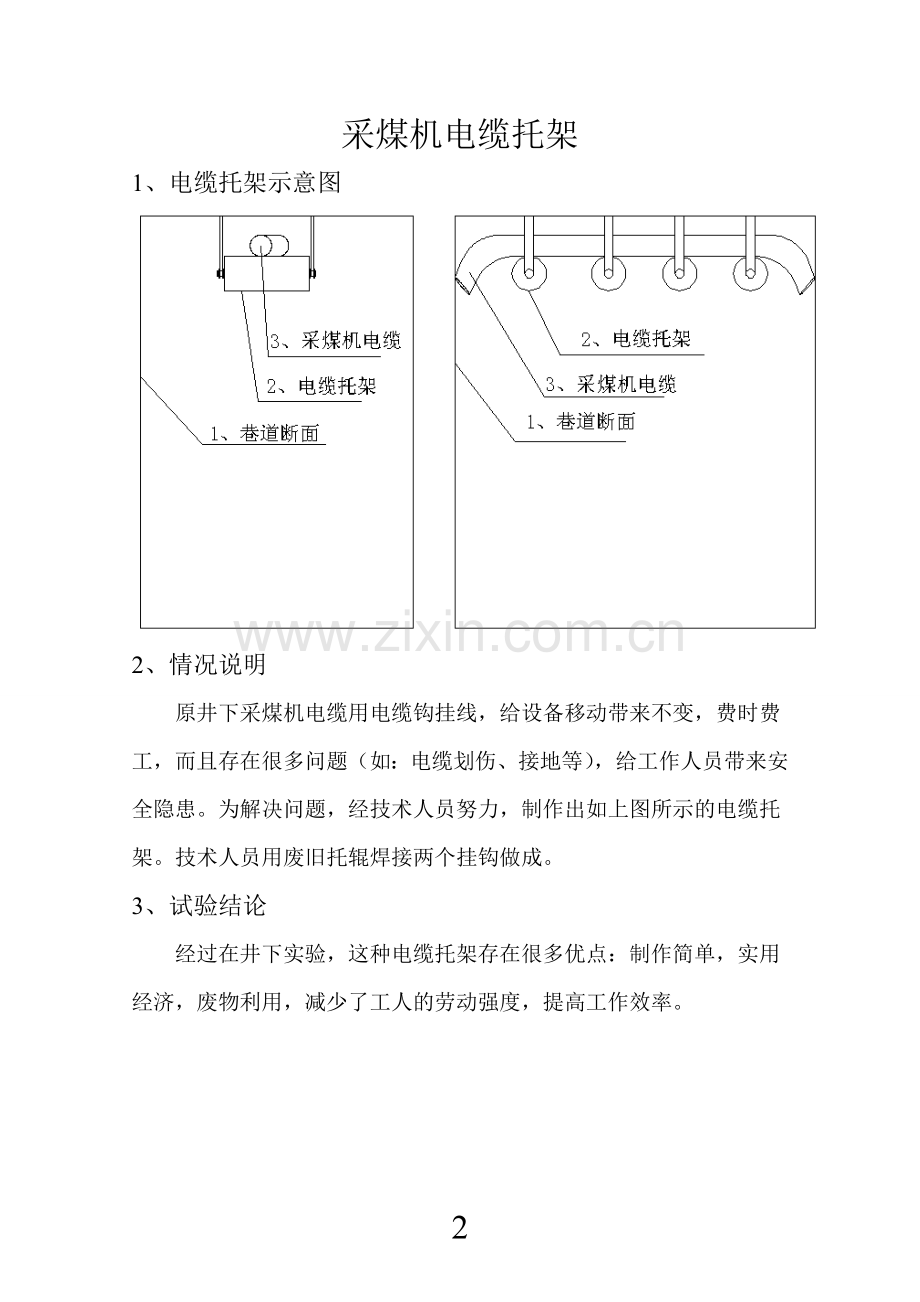

采煤机电缆托架
1、电缆托架示意图

2、情况说明
原井下采煤机电缆用电缆钩挂线，给设备移动带来不变，费时费工，而且存在很多问题（如：电缆划伤、接地等），给工作人员带来安全隐患。为解决问题，经技术人员努力，制作出如上图所示的电缆托架。技术人员用废旧托辊焊接两个挂钩做成。
3、 试验结论
经过在井下实验，这种电缆托架存在很多优点：制作简单，实用经济，废物利用，减少了工人的劳动强度，提高工作效率。

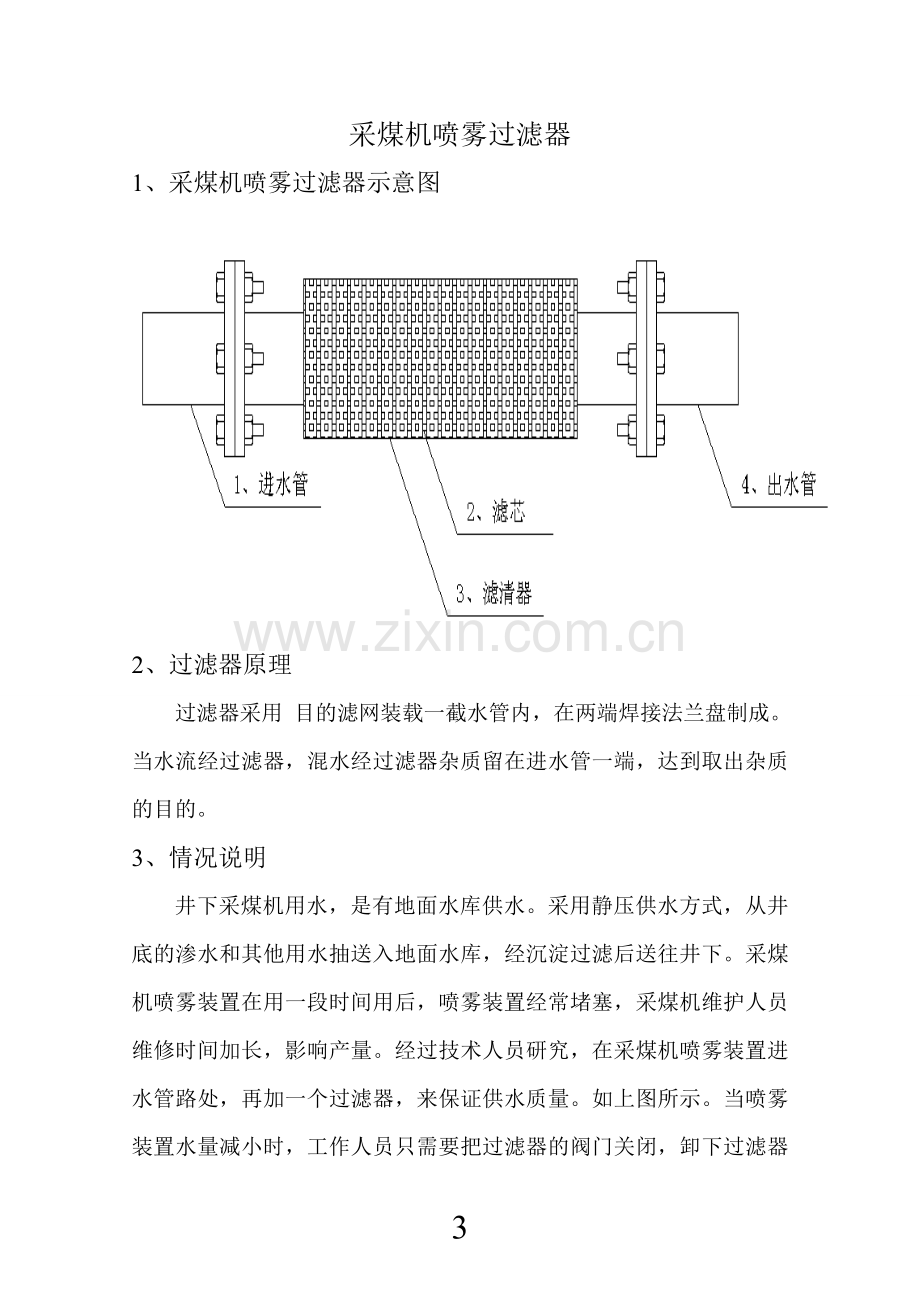

采煤机喷雾过滤器
1、采煤机喷雾过滤器示意图

2、 过滤器原理
过滤器采用 目的滤网装载一截水管内，在两端焊接法兰盘制成。当水流经过滤器，混水经过滤器杂质留在进水管一端，达到取出杂质的目的。
3、 情况说明
井下采煤机用水，是有地面水库供水。采用静压供水方式，从井底的渗水和其他用水抽送入地面水库，经沉淀过滤后送往井下。采煤机喷雾装置在用一段时间用后，喷雾装置经常堵塞，采煤机维护人员维修时间加长，影响产量。经过技术人员研究，在采煤机喷雾装置进水管路处，再加一个过滤器，来保证供水质量。如上图所示。当喷雾装置水量减小时，工作人员只需要把过滤器的阀门关闭，卸下过滤器清理即可。喷雾装置用清水冲洗一下即可。
经实验证明，此过滤装置既经济又实用而且制作简单。保证喷雾装置的良好不堵塞，减少了维护人员的工作量，提高了产量。
