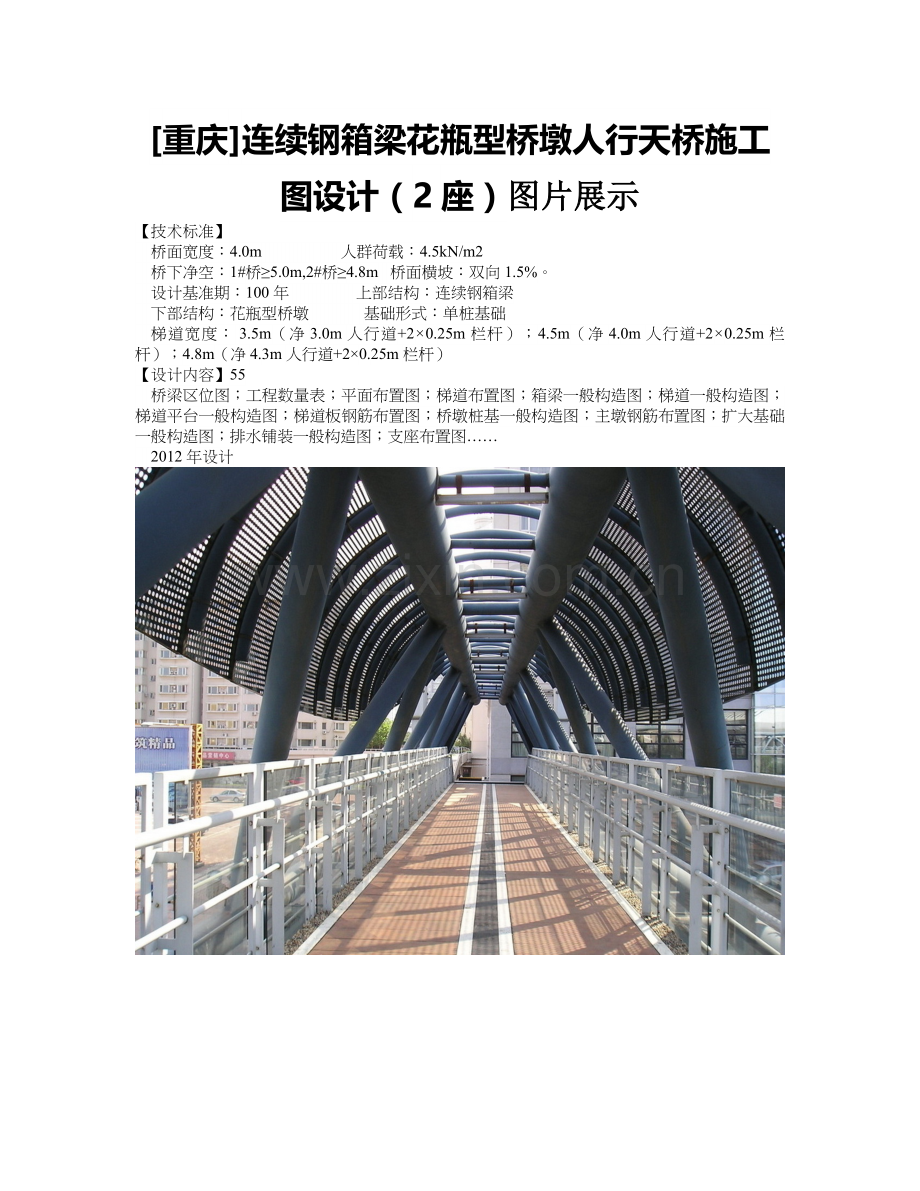

[重庆]连续钢箱梁花瓶型桥墩人行天桥施工图设计（2座）图片展示
【技术标准】
    桥面宽度：4.0m                    人群荷载：4.5kN/m2
    桥下净空：1#桥≥5.0m,2#桥≥4.8m   桥面横坡：双向1.5%。
    设计基准期：100年                 上部结构：连续钢箱梁
    下部结构：花瓶型桥墩              基础形式：单桩基础
    梯道宽度： 3.5m（净3.0m人行道+2×0.25m栏杆）；4.5m（净4.0m人行道+2×0.25m栏杆）；4.8m（净4.3m人行道+2×0.25m栏杆）
【设计内容】55

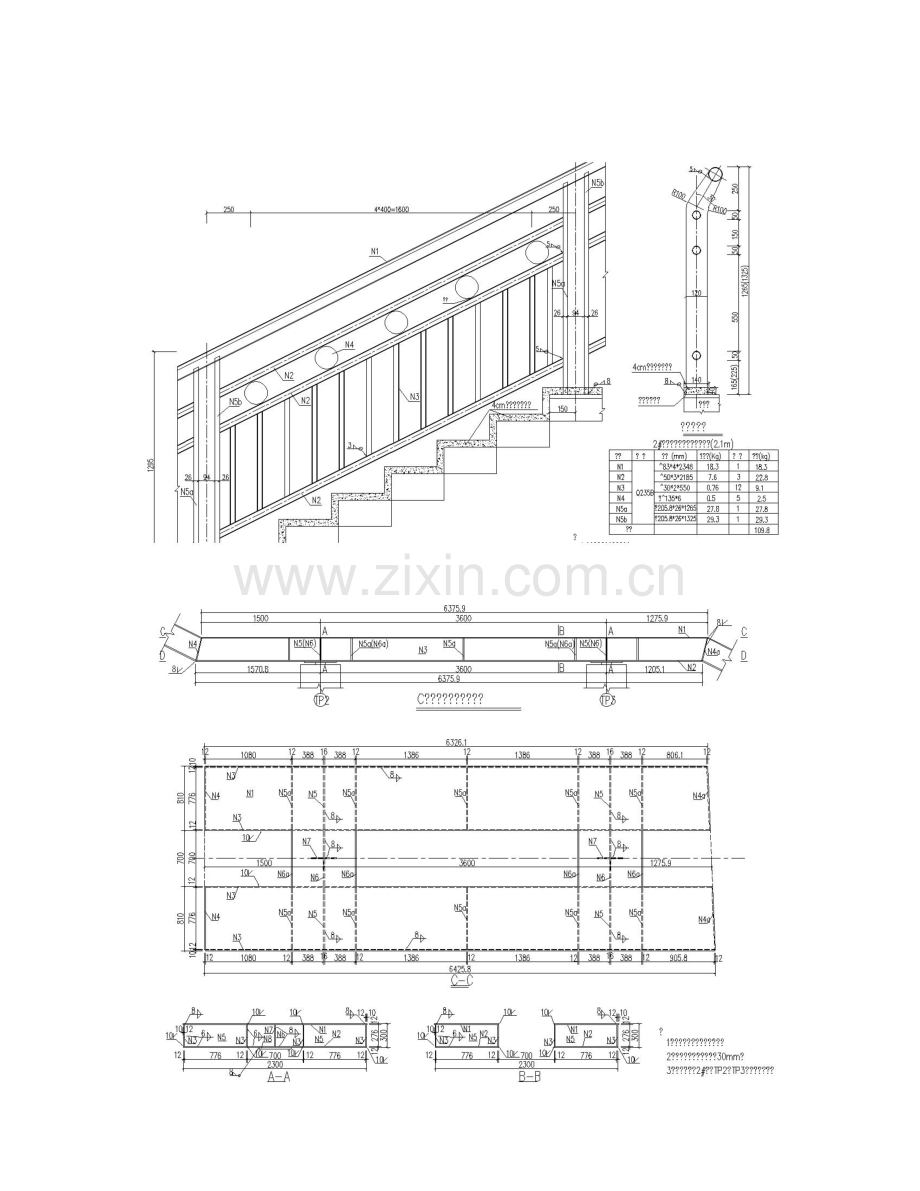

    桥梁区位图；工程数量表；平面布置图；梯道布置图；箱梁一般构造图；梯道一般构造图；梯道平台一般构造图；梯道板钢筋布置图；桥墩桩基一般构造图；主墩钢筋布置图；扩大基础一般构造图；排水铺装一般构造图；支座布置图……
    2012年设计
