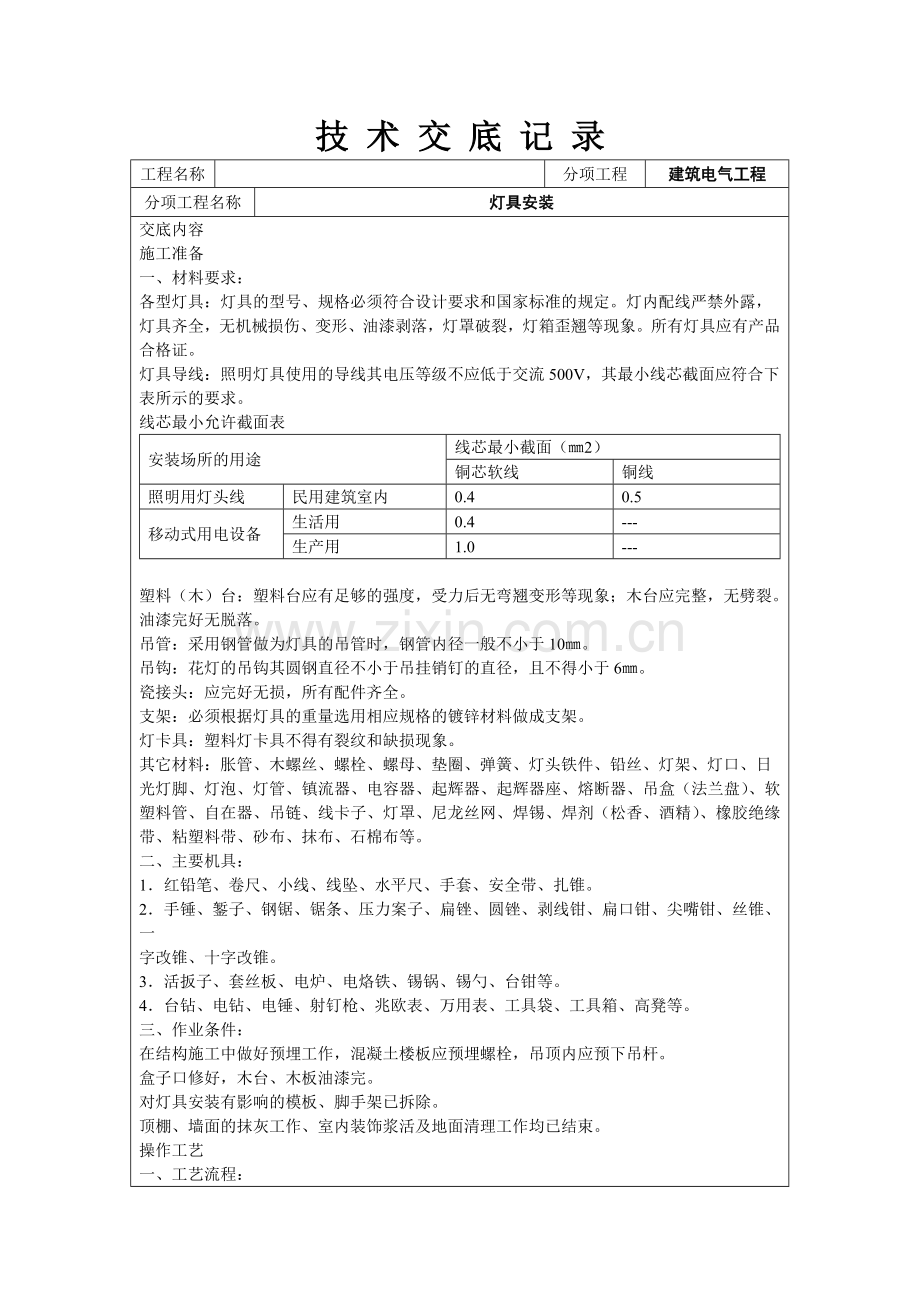

灯具安装 技 术 交 底 记 录.doc

技 术 交 底 记 录
工程名称

分项工程
建筑电气工程
分项工程名称
灯具安装
交底内容
施工准备
一、材料要求：
各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，
灯具齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。
灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合下
表所示的要求。
线芯最小允许截面表
安装场所的用途
线芯最小截面（㎜2）
铜芯软线
铜线
照明用灯头线
民用建筑室内
0.4
0.5
移动式用电设备
生活用
0.4
---
生产用
1.0
---

塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。
油漆完好无脱落。
吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10㎜。
吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6㎜。
瓷接头：应完好无损，所有配件齐全。
支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。
灯卡具：塑料灯卡具不得有裂纹和缺损现象。
其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日
光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管、自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、砂布、抹布、石棉布等。
二、主要机具：
1．红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。
2．手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一
字改锥、十字改锥。
3．活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。
4．台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。
三、作业条件：
在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。
盒子口修好，木台、木板油漆完。
对灯具安装有影响的模板、脚手架已拆除。
顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。
操作工艺
一、工艺流程：

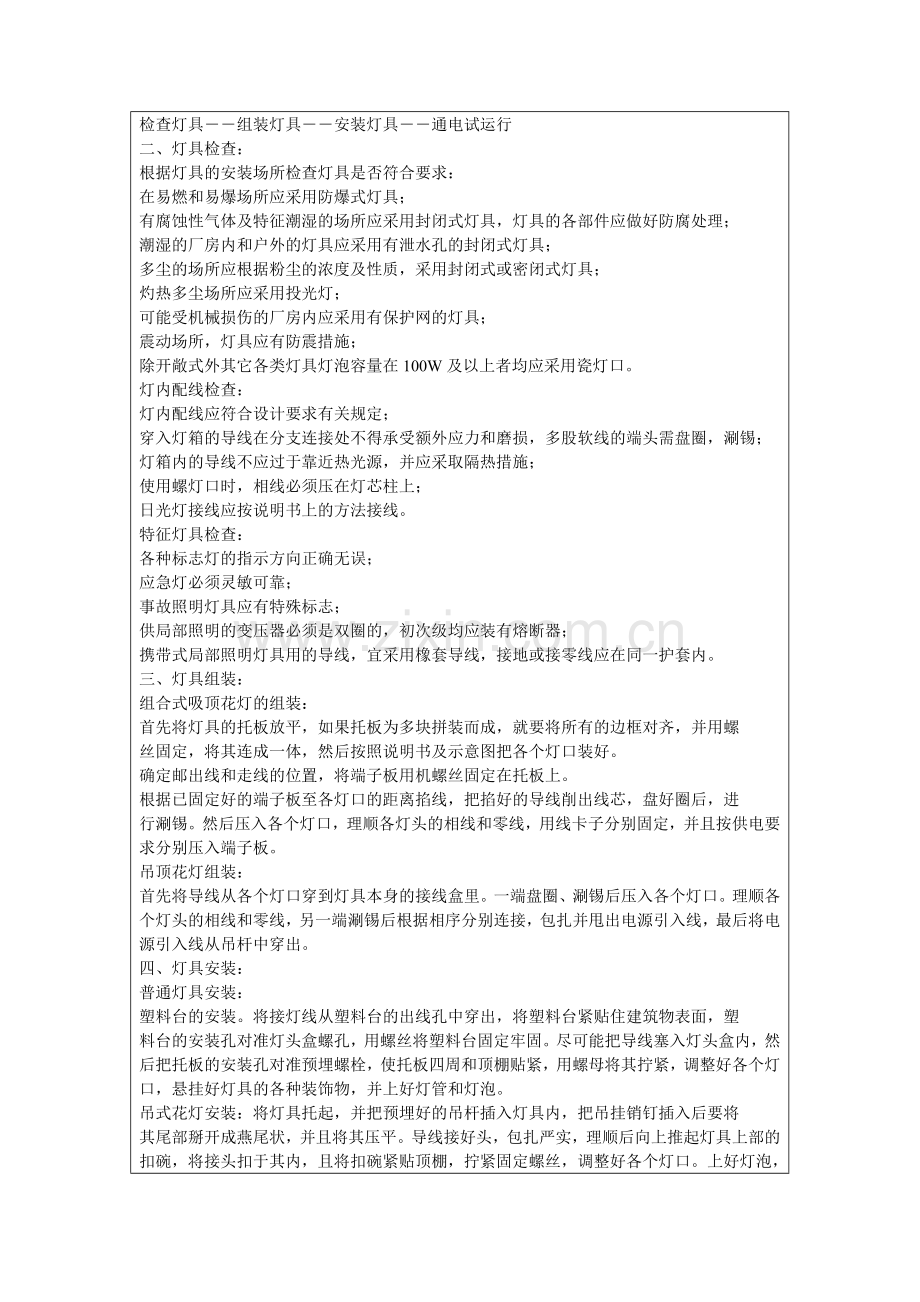

检查灯具――组装灯具――安装灯具――通电试运行
二、灯具检查：
根据灯具的安装场所检查灯具是否符合要求：
在易燃和易爆场所应采用防爆式灯具；
有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理；
潮湿的厂房内和户外的灯具应采用有泄水孔的封闭式灯具；
多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具；
灼热多尘场所应采用投光灯；
可能受机械损伤的厂房内应采用有保护网的灯具；
震动场所，灯具应有防震措施；
除开敞式外其它各类灯具灯泡容量在100W及以上者均应采用瓷灯口。
灯内配线检查：
灯内配线应符合设计要求有关规定；
穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；
灯箱内的导线不应过于靠近热光源，并应采取隔热措施；
使用螺灯口时，相线必须压在灯芯柱上；
日光灯接线应按说明书上的方法接线。
特征灯具检查：
各种标志灯的指示方向正确无误；
应急灯必须灵敏可靠；
事故照明灯具应有特殊标志；
供局部照明的变压器必须是双圈的，初次级均应装有熔断器；
携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在同一护套内。
三、灯具组装：
组合式吸顶花灯的组装：
首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺
丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。
确定邮出线和走线的位置，将端子板用机螺丝固定在托板上。
根据已固定好的端子板至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进
行涮锡。然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。
吊顶花灯组装：
首先将导线从各个灯口穿到灯具本身的接线盒里。一端盘圈、涮锡后压入各个灯口。理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线，最后将电源引入线从吊杆中穿出。
四、灯具安装：
普通灯具安装：
塑料台的安装。将接灯线从塑料台的出线孔中穿出，将塑料台紧贴住建筑物表面，塑
料台的安装孔对准灯头盒螺孔，用螺丝将塑料台固定牢固。尽可能把导线塞入灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种装饰物，并上好灯管和灯泡。
吊式花灯安装：将灯具托起，并把预埋好的吊杆插入灯具内，把吊挂销钉插入后要将
其尾部掰开成燕尾状，并且将其压平。导线接好头，包扎严实，理顺后向上推起灯具上部的扣碗，将接头扣于其内，且将扣碗紧贴顶棚，拧紧固定螺丝，调整好各个灯口。上好灯泡，最后再配上灯罩。
壁灯的安装：先根据灯具的外形选择合适的木台或灯具底托把灯具摆放在上面，四周
留出的余量要对称，然后用电钻在木板上开好出线孔和安装孔，在灯具底板上也开好安装孔，将灯具的灯头线从木台的出线孔中甩出，在墙壁上的灯头盒内接头，并包扎严密，将接塞入盒内。把木台或木板对正灯头盒，贴紧墙面，可用机螺丝将木台直接固定在盒子耳朵上，如为木板就应该用胀管固定。调整木台或灯具底托使其平正不歪斜，再用机螺丝将灯具拧在木台或灯具底托上，最后配好灯泡，灯伞或灯罩。安装在室外的壁灯，其台板或灯具底托与墙面之间应加防水胶垫，并应打好泄水孔。
五、通电试运行：
灯具、配电箱安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应。如果发现问题必须先断电，然后查找原因进行修复。
质量标准
一、主控项目：
灯具的规格、型号及使用场所必须符合设计要求和施工规范的规定。
3㎏以上的灯具必须预埋吊钩或螺栓，预埋件必须牢固可靠。
低于2.4m以下的灯具的金属外壳部分应做好接地或接零保护。
检验方法：观察检查和检查安装记录。
二、一般项目：
1．灯具安装：灯具安装牢固端正，位置正确，灯具安装在木台的中心。器具清洁干净，吊杆垂直，吊链日光灯的双链平行、平灯口。
检验方法：观察检查。
线与灯具的连接：导线进入灯具处的绝缘保护良好，留有适当余量，连接牢固紧密，不伤
线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根，吊链灯的引下线整齐美观。
检验方法：观察、通电检查。
三、允许偏差项目：
器具成排安装的中心线允许偏差5㎜。
检验方法：拉线、尺量检查。
成品保护
灯具进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的
镀锌层、油漆及玻璃罩。
安装灯具时不要碰坏建筑物的门窗及墙面。
灯具安装完毕后不得再次喷浆，以防止器具污染。
应注意的质量问题
成排灯具的中心线偏差超出允许范围。在确定成排灯具的位置时，必须拉线，最好拉十字
线。
木台固定不牢，与建筑物表面有缝隙。木台直径在150㎜及以下时，应用两条螺丝固定；
木台直径在150㎜以上时，应用三条螺丝成三角形固定。
法兰盘、吊盒、平灯口不在塑料台的中心上。其偏差超过1.5㎜。安装时应先将法兰盘、吊
盒、平灯口的中心对正塑料台的中心。
