T8日光灯作业指导书.1.doc

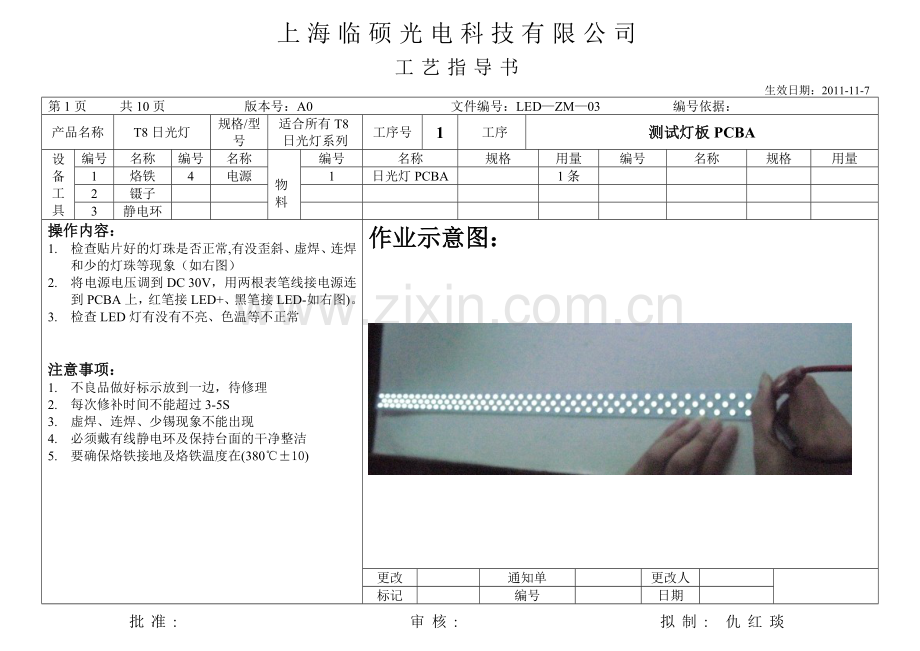

上海临硕光电科技有限公司

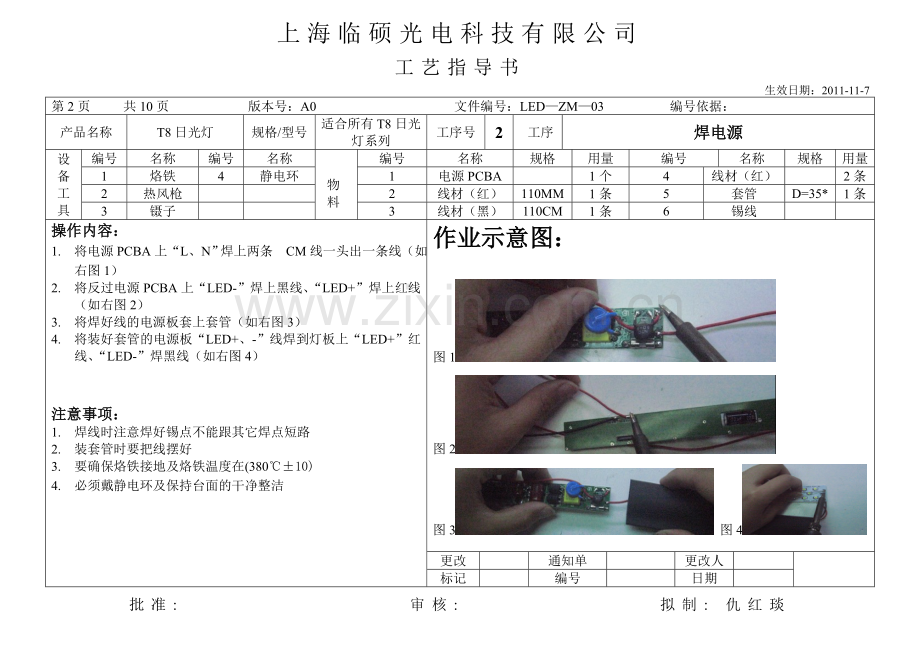

工艺指导书
生效日期：2011-11-7
第1页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
1
工序
测试灯板PCBA
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
烙铁
4
电源
1
日光灯PCBA

1条

2
镊子

3
静电环

操作内容：
1. 检查贴片好的灯珠是否正常,有没歪斜、虚焊、连焊和少的灯珠等现象（如右图）
2. 将电源电压调到DC 30V，用两根表笔线接电源连到PCBA上，红笔接LED+、黑笔接LED-如右图)。
3. 检查LED灯有没有不亮、色温等不正常

注意事项：
1. 不良品做好标示放到一边，待修理
2. 每次修补时间不能超过3-5S
3. 虚焊、连焊、少锡现象不能出现
4. 必须戴有线静电环及保持台面的干净整洁
5. 要确保烙铁接地及烙铁温度在(380℃±10)
作业示意图：

更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第2页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
2
工序
焊电源
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
烙铁
4
静电环
1
电源PCBA

1个
4
线材（红）

2条
2
热风枪

2
线材（红）
110MM
1条
5
套管
D=35*
1条
3
镊子

3
线材（黑）
110CM
1条
6
锡线

操作内容：
1. 将电源PCBA上“L、N”焊上两条 CM线一头出一条线（如右图1）
2. 将反过电源PCBA上“LED-”焊上黑线、“LED+”焊上红线（如右图2）
3. 将焊好线的电源板套上套管（如右图3）
4. 将装好套管的电源板“LED+、-”线焊到灯板上“LED+”红线、“LED-”焊黑线（如右图4）

注意事项：
1. 焊线时注意焊好锡点不能跟其它焊点短路
2. 装套管时要把线摆好
3. 要确保烙铁接地及烙铁温度在(380℃±10)
4. 必须戴静电环及保持台面的干净整洁

作业示意图：

图1
图2
图3 图4
更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第3页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
3
工序
半成品测试
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
功率测试仪

1
T8日光灯半成品

1条

2
测试夹具

3
静电环

操作内容：
1. 调节电量测试仪输出电压为AC220V±0.5V(如右图)
2. 把装好的半成品插到测试架上打开电源(如右图)
3. 检查LED灯有没有不亮、色温等不正常
4. 检查产品功率是否在7.8-8.6W范围内

注意事项：
1. 看是否有死灯、漏电、灯闪、短路、功率不对等现象, 并作好不良品记录放在不良区待修理
2. 必须戴静电环及保持台面的干净整洁

作业示意图：

更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰
上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第4页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
4
工序
加工灯头
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
烙铁
4
静电环
1
灯头

4
半成品

2
夹具

2
跳线

3
镊子

3
锡线

操作内容：
1. 检查灯头的外观,看是否有划伤、沙眼、变形、针脚有无高低不平等现象
2. 把灯头放在夹具上（如右图1）
3. 用跳线将两条针脚连接起来（如右图1）
4. 把电源板上“L、N”两条红线分别焊上灯头（如右图2）

注意事项：
1. 要调好螺丝批的正反及力度
2. 灯头有不良品做好标示, 并作好不良品记录放在不良区待处理
3. 必须戴静电环及保持台面的干净整洁

作业示意图：
图1 图2

更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第5页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
5
工序
装配
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
热风枪

1
半成品

2
静电环

硅胶水

操作内容：
1. 检查外壳外观是否正常有没有划伤、脱油漆、沙眼、变形、等现象
2. 将套好电源板的套管用热风枪对着套管吹贴（如右图1）
3. 在指定外壳位置打上硅胶把吹好套管的电源粘上（如右图2）
4. 把灯板套上外壳（如右图3）
5. 将PC外壳盖上（如右图4）

注意事项：
1. 不良品做好标示放到一边，待处理
2. 注意要把电源贴紧外壳，要把灯板装在外壳的中间
3. 装PC外壳时要注意清洁干净，小心注意碰花
4. 必须戴静电环、绝缘手套及保持台面的干净整洁

作业示意图：
图1
图2
图3
图4
更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第6页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
6
工序
装配
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
老化架

1
半成品

2
连接线

3
静电环

操作内容：
1. 将T8日光灯装在老化架上接上电,老化时间72小时须做老化记录(如右图)
2. 检查色温是否跟样品的色温一致
3. 操作员严格按照样品色温将色温不一致的做好标示，交给组长
4. 出现多种色温问题须当即反映给组长

注意事项：
1. 当发现有断路现象应关掉电源开关, 并作好不良品记录，看是否有色差、死灯、漏电、灯闪、短路现象
2. 严格参照样品色温
3. 老化时间一定不能低于24小时
4. 必须戴静电环、绝缘手套及保持台面的干净整洁，

作业示意图：

更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第7页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
7
工序
打胶水
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
夹具
4
酒精
1
硅胶

2
无尘布

2
美纹胶纸

3
静电环

3
日光灯半成品

操作内容：
1. 将灯板两头底面用硅胶与外壳固定（如右图1）
2. 将日光灯两头灯头用硅胶打一圈（如右图2）
3. 再将灯头套上日光灯管两头（如右图3）
4. 再将日光灯管放在夹具上定好位用无尘布加少量酒精拆去多余的硅胶，再用美纹胶纸固定好两头（如右图3）

注意事项：
1. 灯板打胶时两头要放均匀
2. 日光灯灯头要放平及针脚垂直
3. 固定好两头灯头要注意灯管长度
4. 必须戴静电环、保持台面的干净整洁

作业示意图：
图1 图2
图3
图4
更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第8页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
8
工序
成品测试
设
备
工
具
编号
名称
编号
名称

材
料
编号
名称
规格
用量
编号
名称
规格
用量
1
电源

1
日光灯成品

1条

2
测试架

3
静电环

操作内容：
1. 将产品装上测试架上（如右图1）
2. 检查所有灯珠是否全亮,工作性能是否在要求的范围内（如右图2）
3. 检查色温是否跟样品的色温一致

注意事项：
1. 不良品要做好记录并放在不良区待修理
2. 把电源电压调在AC 220V±0.5V
3. 必须戴静电环及保持台面的干净整洁

作业示意图：
图1
图2
更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第9页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
9
工序
成品外观检查
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
酒精
4
静电环

2
无尘布

3
静电刷

操作内容：
1. 检查灯管表面是否不良、干净, 看是否有划伤、脱油漆、沙眼、变形、等现象
2. 将固定灯管的美纹胶纸撕开（如右图1）
3. 用酒精擦拭干净表面

注意事项：
1. 不良品一定要剔除出来, 并做好记录放在不良区待修理
2. 必须戴静电环及保持台面的干净整洁
作业示意图：

更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰 上海临硕光电科技有限公司
工艺指导书
生效日期：2011-11-7
第10页 共10页 版本号：A0 文件编号：LED—ZM—03 编号依据：
产品名称
T8日光灯
规格/型号
适合所有T8日光灯系列
工序号
10
工序
包 装
设
备
工
具
编号
名称
编号
名称

物
料
编号
名称
规格
用量
编号
名称
规格
用量
1
直尺

1
标签

2个
4
成品

1个
2
胶纸座

2
胶袋

1个
5
珍珠棉

2块

4
包装盒

1个

操作内容：
1. 把相应标签贴在产品底座胶件上（如右图）
2. 把灯管套上胶袋两头用胶纸粘住
3. 把灯管放入包装纸盒内，两头用珍珠棉垫住（如右图）
4. 再封好包装盒两头
5. 在包装盒贴上相应的标签

注意事项：
1. 包装注意色温范围
2. 常规包装标签不能贴错、贴歪
3. 外箱注明产品型号和数量，不能混装,数量不符
4. 必须戴好静电环及保持台面的干净整洁

作业示意图：

更改

通知单

更改人

标记

编号

日期

批准: 审核: 拟制: 仇红琰
