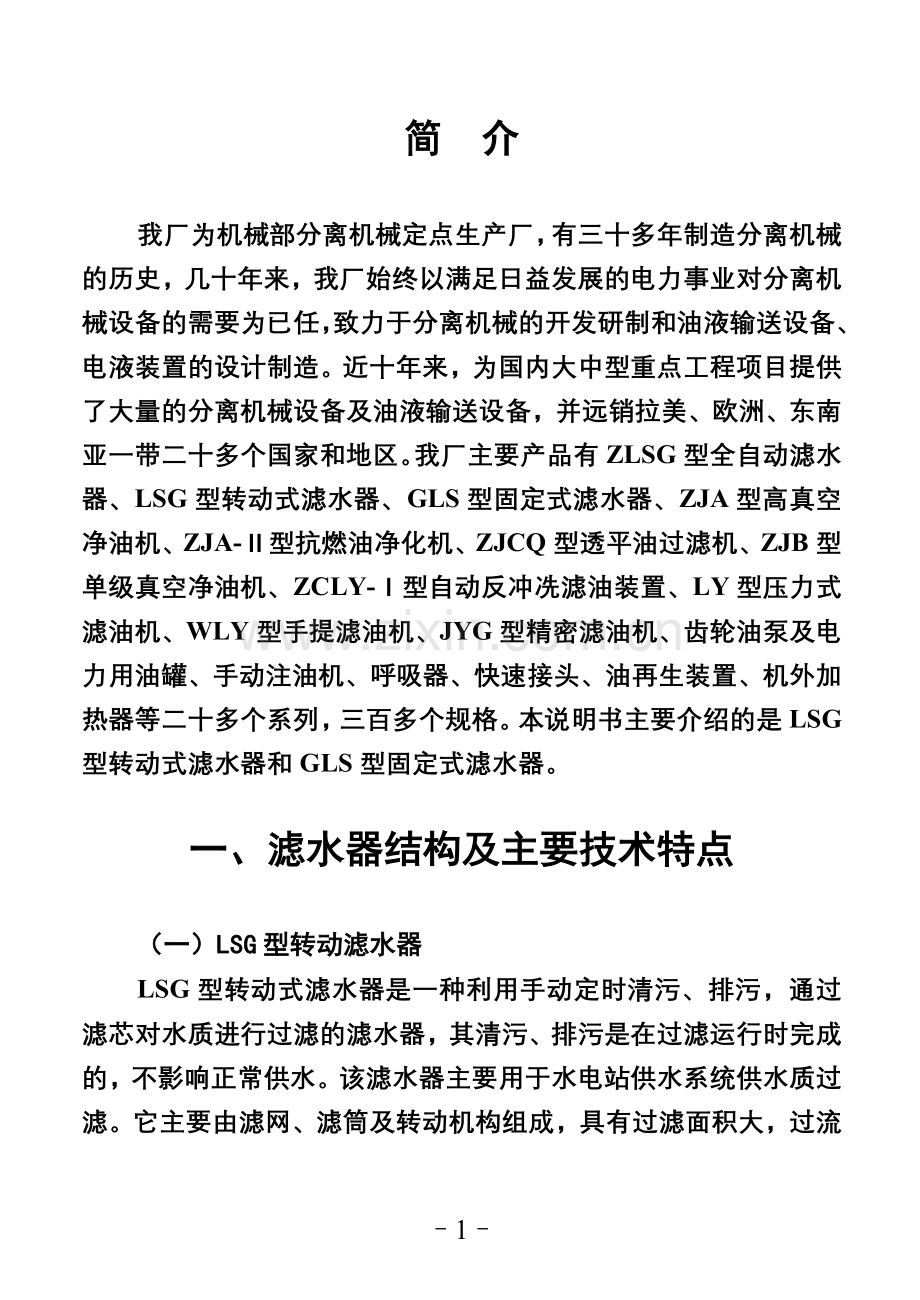

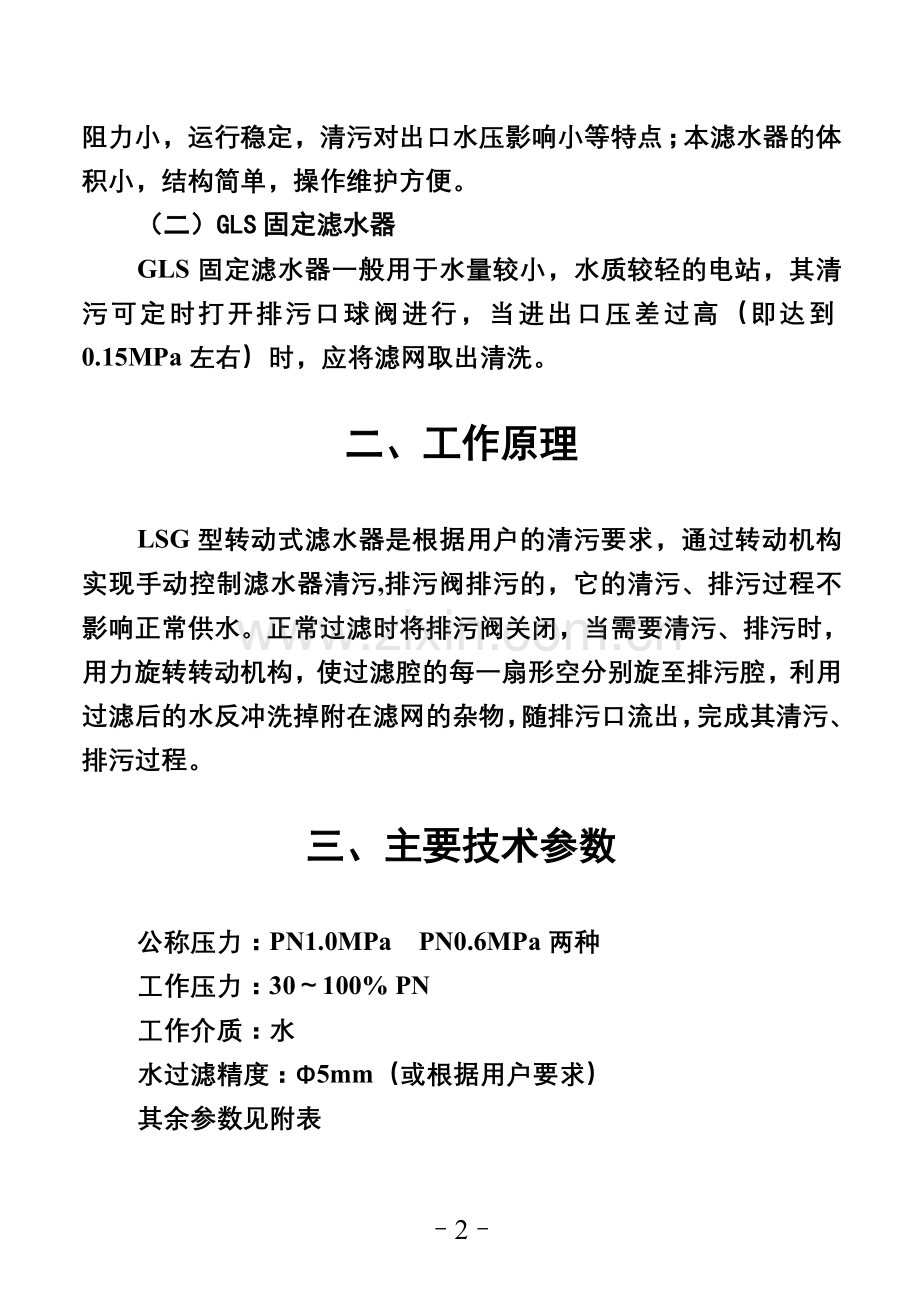

简介我厂为机械部分离机械定点生产厂，有三十多年制造分离机械的历史，几十年来，我厂始终以满足日益发展的电力事业对分离机械设备的需要为已任，致力于分离机械的开发研制和油液输送设备、电液装置的设计制造。近十年来，为国内大中型重点工程项目提供了大量的分离机械设备及油液输送设备，并远销拉美、欧洲、东南亚一带二十多个国家和地区。我厂主要产品有ZLSG型全自动滤水器、LSG型转动式滤水器、GLS型固定式滤水器、ZJA型高真空净油机、ZJA-Ⅱ型抗燃油净化机、ZJCQ型透平油过滤机、ZJB型单级真空净油机、ZCLY-Ⅰ型自动反冲冼滤油装置、LY型压力式滤油机、WLY型手提滤油机、JYG型精密滤油机、齿轮油泵及电力用油罐、手动注油机、呼吸器、快速接头、油再生装置、机外加热器等二十多个系列，三百多个规格。本说明书主要介绍的是LSG型转动式滤水器和GLS型固定式滤水器。一、滤水器结构及主要技术特点（一）LSG型转动滤水器 LSG型转动式滤水器是一种利用手动定时清污、排污，通过滤芯对水质进行过滤的滤水器，其清污、排污是在过滤运行时完成的，不影响正常供水。该滤水器主要用于水电站供水系统供水质过滤。它主要由滤网、滤筒及转动机构组成，具有过滤面积大，过流阻力小，运行稳定，清污对出口水压影响小等特点；本滤水器的体积小，结构简单，操作维护方便。（二）GLS固定滤水器 GLS固定滤水器一般用于水量较小，水质较轻的电站，其清污可定时打开排污口球阀进行，当进出口压差过高（即达到0.15MPa左右）时，应将滤网取出清洗。二、工作原理 LSG型转动式滤水器是根据用户的清污要求，通过转动机构实现手动控制滤水器清污,排污阀排污的，它的清污、排污过程不影响正常供水。正常过滤时将排污阀关闭，当需要清污、排污时，用力旋转转动机构，使过滤腔的每一扇形空分别旋至排污腔，利用过滤后的水反冲洗掉附在滤网的杂物，随排污口流出，完成其清污、排污过程。三、主要技术参数公称压力：PN1.0MPa PN0.6MPa两种工作压力：30～100% PN 工作介质：水水过滤精度：Φ5mm（或根据用户要求）其余参数见附表四、安装 LSG型转动式滤水器和GLS型固定滤水器的安装尺寸详见附图.安装滤水器时，应按图示方向接好供水管路系统，在进出水管路上装设调节阀，排污管路系统应沿水流方向有一定斜度，以保持排污水流畅通。附表一: 转动式滤水器外形尺寸及安装尺寸表滤水器型号进出水管公称直径排污口径流量 m3/h 外形及安装尺寸 A B C E G K M N S LSG-50 DN50 DN32 21 604 520 350 110 180 140 360 320 110 LSG-80 DN80 DN50 54 810 634 275 170 200 140 560 490 170 LSG-100 DN100 DN50 85 810 634 275 170 200 140 560 490 170 LSG-150 DN150 DN50 190 980 760 355 210 260 180 700 620 200 LSG-200 DN200 DN80 340 1177 952 520 220 560 440 560 440 243 LSG-250 DN250 DN100 530 1230 900 485 210 300 220 820 740 190 LSG-300 DN300 DN100 760 1538 1120 710 280 760 640 750 640 326 LSG-350 DN350 DN125 1040 1707 1209 810 310 860 740 860 740 348 LSG-400 DN400 DN150 1360 2013 1407 995 340 1060 940 1060 940 376 LSG-500 DN500 DN150 2120 2366 1679 1190 400 1240 1040 1240 1040 472 LSG-600 DN600 DN150 3050 2682 1852 1375 460 1440 1190 1440 1190 543 注:公称压力1.0MPa,工作压力0.3-0.1MPa. 附表二:固定式滤水器外形尺寸及结构尺寸表滤水器型号进出水管公称直径排污口径流量 m3/h 外形尺寸及结构尺寸 A B C D E F G K Φ1 Φ2 ƍ GLS-80 80 40 54 600 (654) 590 228 300 185 55 180 105 242 282 6 GLS-100 100 50 85 768 (762) 634 268 350 210 55 180 115 272 312 6 GLS-150 150 80 190 945 (939) 666 353 400 263 85 180 140 332 372 6 GLS-200 200 100 340 1100 (1089) 736 438 450 320 (315) 85 180 170 (165) 392 432 6 –4–
