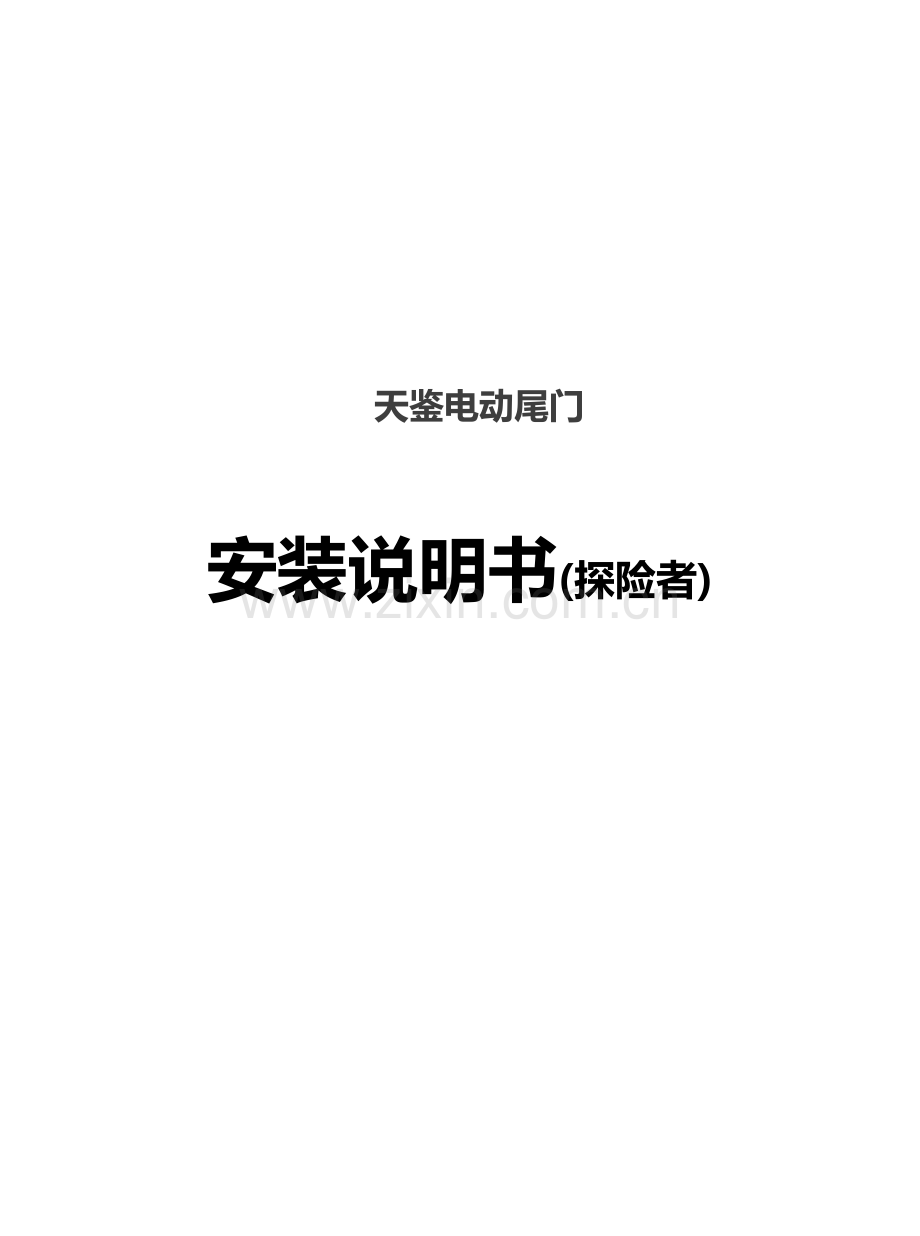

天鉴电动尾门
安装说明书(探险者)

电动举升门安装

一、注意事项

● 本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。
● 为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。
● 请定期检查与车连接的所有配件是否松动，以确保使用安全。

二、 配件清单

编号
数量
名称
编号
数量
名称
编号
数量
名称
1
1
控制盒
⑵
2
举升杆
⑶
1
电吸锁
⑷
1
拉绳
⑸
1
电吸锁控制盒
⑹
1
线束
⑺
10
扎带
⑻
1
开孔器
⑼
1
手动开关

接电源负极
接喇叭
接ECU
ECU
接正极
接正极
接正极
接正极
接正极
接正极

三、 安装步骤
参考配件清单和配件图检查配件是否齐全。
首先拆下锁扣盖板

拆下尾门内饰板

拆下左边穿线胶套两边

用一字螺丝刀把与举升杆与车门连接的头部的卡簧撬开，拆出原车举升杆，拆装过程中需把门顶住

把产品举升杆装上，注意，带线的一头靠门那一边

把举升杆的线从如图所示的原车孔位穿到门内，左右杆的安装方法一样

把电源正极线，电吸锁控制线与解码信号线（红白色与橙色）通过穿线胶套穿到车身上

在穿线套两头打上表板蜡，利于穿线

电源正极线与解码线从车顶蓬穿到驾驶位

电源正极线与解码线从后排迎宾踏板穿到驾驶位

如图所示，解码线与OBD线束相接，OBD线束插入原车OBD接口

电源正极线与保险丝座相接，保险丝座插入原车保险丝盒30号的保险丝位，注意保险丝座的方向

把拉锁控制线从尾厢右侧穿下

接插头端子：把线束上的拉锁控制线对应拉锁控制盒的插头插好，注意颜色要一一对应

接负极线：如图所示，把负极线接到门上的接线柱上

接开门信号线： 如图所示，白色线接左边第一根棕色线

接锁机信号线：如图所示，蓝色线接紫棕色线，棕色线接橙灰色线

拆下原车锁扣

装上产品所配的拉锁，用所配的螺丝拧紧，先上左边的螺丝，再上右边的，注意上螺丝前先把长拉簧拆下

把长拉簧装上，再把拉绳卡进拉锁的卡槽上，拧紧拉绳螺丝

把拉绳另一对与拉锁控制盒相连，拧紧螺丝

把所配的开关装到如图所示位置，先用开关定位纸钻好孔，再装开关

把控制盒装在门上。把所有内饰板还原。最后检查所有螺丝是否全部锁紧

通电后首次开关门为控制盒自动学习模式，请确保门能开关到位，至此，电动举升门安装完毕。

四、免责声明：由于安装及使用不当而引发的相关问题及损失，不在我公司的质保范围内。

感谢您购买智能电动举升门，在使用前请仔细阅读本手册，阅后请小心收藏，以备日后才查阅.图片仅供参考，产品以实物为准。
