劣质网线鉴别方式

1、 价格
国产正规品牌的超五类网线价格至少都在2元/米以上，正规品牌水晶头（网线插头）的价格一般也在1.5元/个以上。按照我们平常使用的2米网线来算，材料成本至少都是2×2+1.5×2=7元以上。所以，校内很多用户购买的2元/根（2米）的肯定都是劣质网线。
2、 外观
正规品牌网线饱满紧密，因内有线对绞合基本都成有规律的螺纹状，而劣质网线外皮光滑，没有任何纹路，以下是一些对比图（图中蓝色为劣质网线，灰色为合格网线）：
劣质网线表皮光滑，甚至光亮，没有任何纹路。

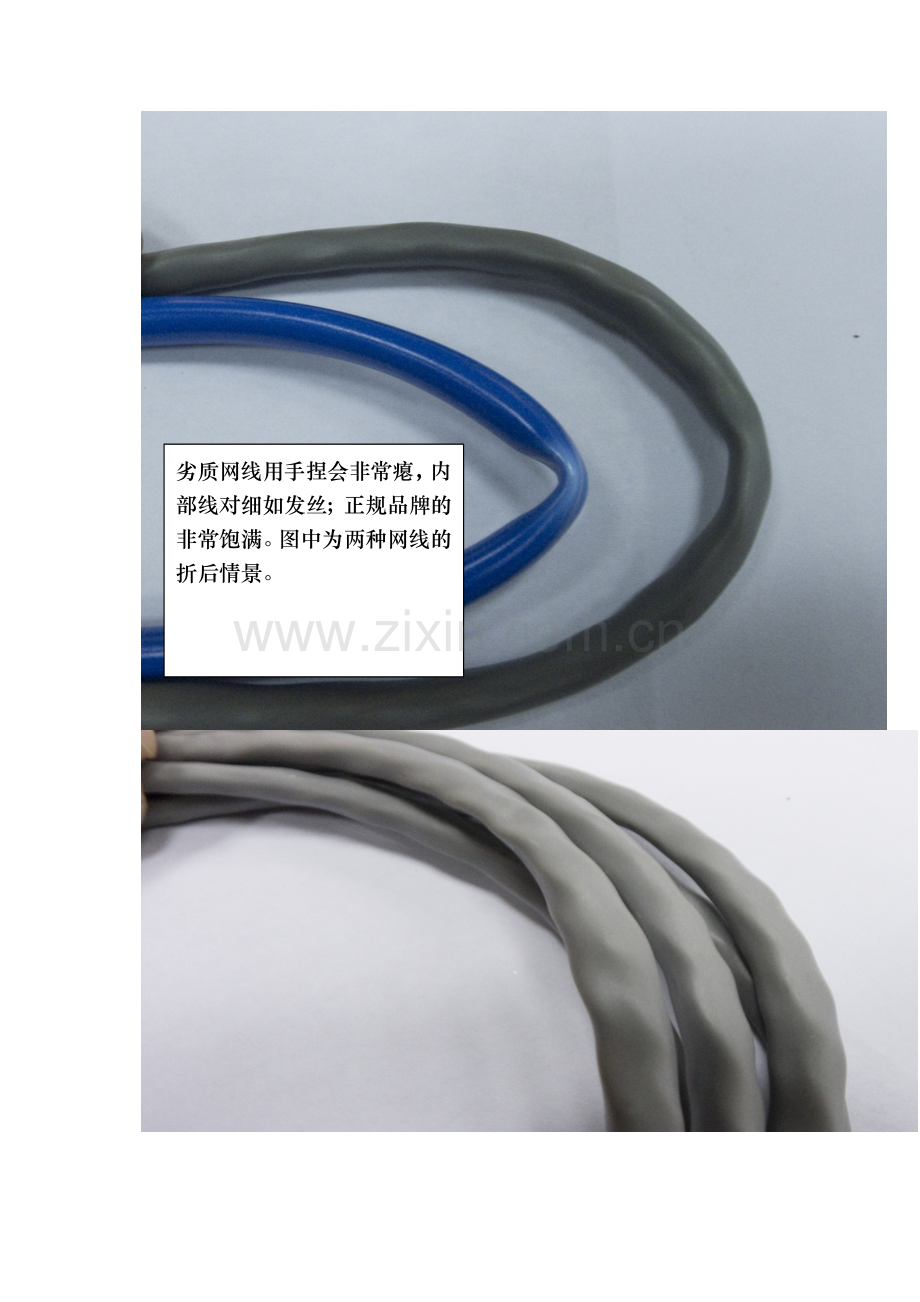

劣质网线用手捏会非常瘪，内部线对细如发丝；正规品牌的非常饱满。图中为两种网线的折后情景。

正规网线内部饱满，纹路非常清晰，外皮因添加了阻燃隔热等材料，并不会让人觉得“贼亮”。

3、 网线绞距
拨开网线外皮之后我们会看到4对线，正规网线中这4对线会以逆时针或者顺时针的方向绞合，且绞距各不相同，但每一对线的绞距却都是非常均匀的。而劣质网线为了省事，将4对线对按照同一方向，甚至相同的绕距进行缠绕，有的根本就没有进行绞合，这样每对线之间的信号串扰就非常大，严重影响了信号传输的性能。（图中蓝色为劣质网线，灰色为合格网线）
劣质网线内部线对的绞合松垮。

正规网线的绞和规律、均匀；而劣质网线有的线对甚至都没有进行绞合。

4、 线内导体
正规网线内部一般都采用铜为传输介质，且对铜芯的粗细和镀膜等都有严格规定，而本次对比中采购的所有劣质网线内都是细如发丝的铁丝。（图中蓝色为劣质网线，灰色为合格网线）
正规网线内为粗细均匀的一根铜丝；而劣质网线内是一簇细如发丝的铁丝。

5、 网线测试
所有识别方法都不能100%正确判定网线好坏，而最科学的方法还是测试。我们根据TIA Cat5e（超5类568B）的相关测试标准，使用FLUK-TX1800进行测试。在校内店铺购买的几条蓝色网线没有一条能通过测试，甚至其中一条的接线序列都是错误的，窜扰、回波损耗等核心指标全部没有通过。而我们使用正规网线和水晶头手工制作的通过了全部指标。
使用正规网线手工制作的灰色网线测试绿色“通过”。

蓝色劣质网线没有一条能通过测试，全部显示红色的“失败”。

6、 使用劣势网线掉包非常严重
下图为使用刚刚购买的劣质网线Ping校内服务器，丢包率都在10%左右。如果使用劣质网线访问互联网难免会造成速度慢、掉线等各种故障。因其电气性能低下，还可能会损坏计算机或笔记本的网卡，更有甚者会导致接入交换机端口损坏或死机等。
