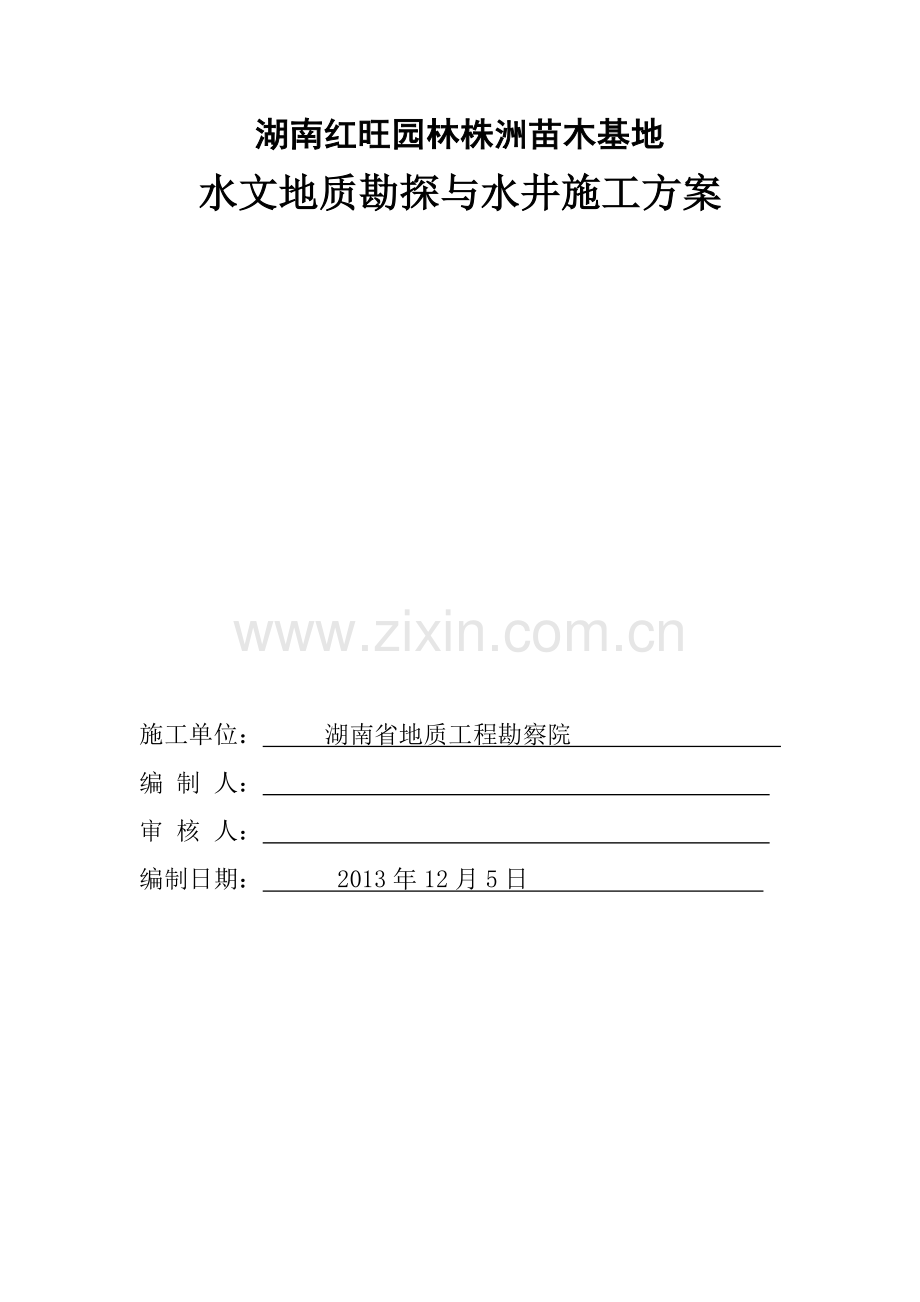

湖南红旺园林株洲苗木基地
水文地质勘探与水井施工方案

施工单位： 湖南省地质工程勘察院
编 制 人：
审 核 人：
编制日期： 2013年12月5日

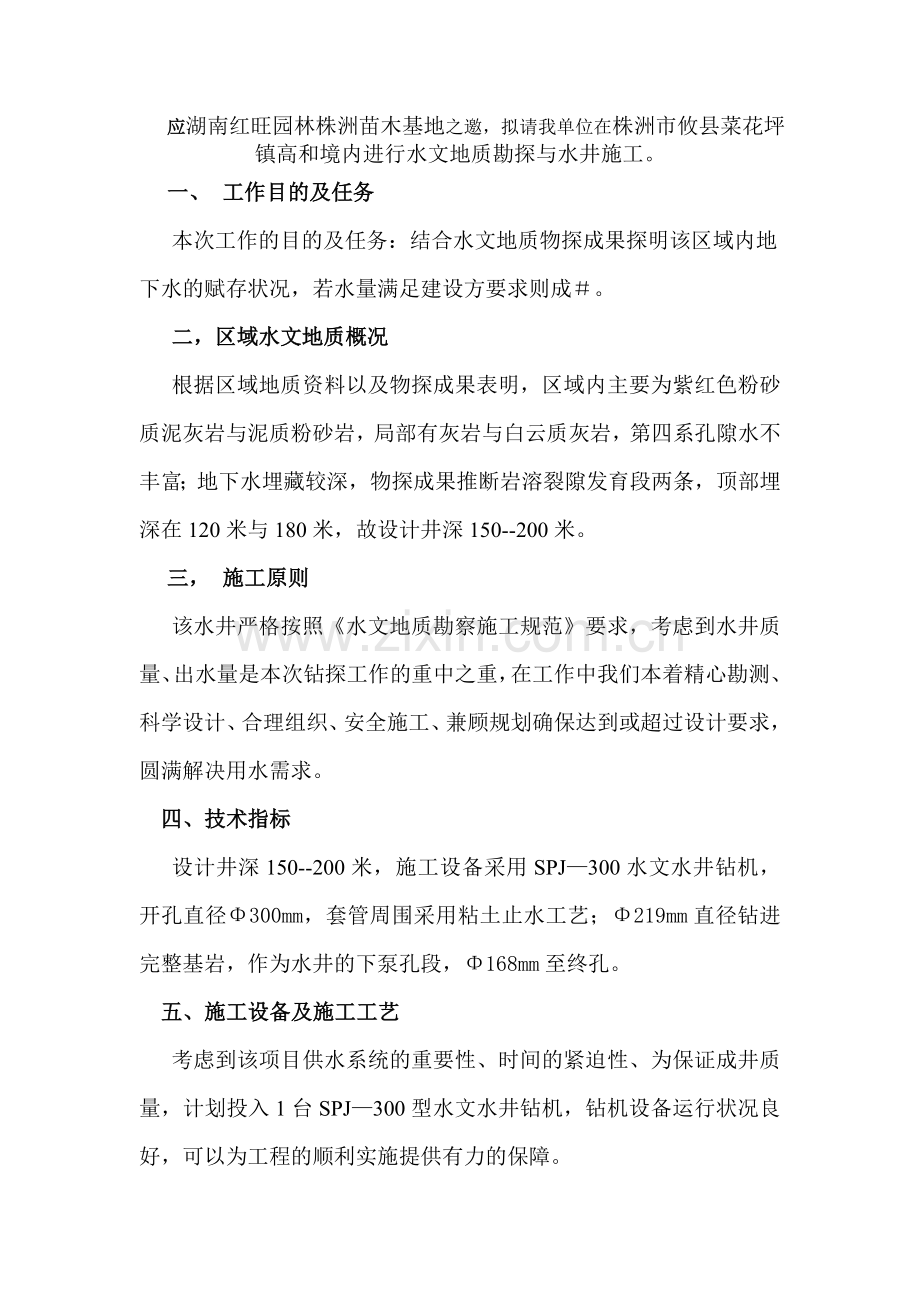

应湖南红旺园林株洲苗木基地之邀，拟请我单位在株洲市攸县菜花坪镇高和境内进行水文地质勘探与水井施工。
一、 工作目的及任务
本次工作的目的及任务：结合水文地质物探成果探明该区域内地下水的赋存状况，若水量满足建设方要求则成＃。
二，区域水文地质概况
根据区域地质资料以及物探成果表明，区域内主要为紫红色粉砂质泥灰岩与泥质粉砂岩，局部有灰岩与白云质灰岩，第四系孔隙水不丰富；地下水埋藏较深，物探成果推断岩溶裂隙发育段两条，顶部埋深在120米与180米，故设计井深150--200米。
三， 施工原则
该水井严格按照《水文地质勘察施工规范》要求，考虑到水井质量、出水量是本次钻探工作的重中之重，在工作中我们本着精心勘测、科学设计、合理组织、安全施工、兼顾规划确保达到或超过设计要求，圆满解决用水需求。
四、技术指标
设计井深150--200米，施工设备采用SPJ—300水文水井钻机，开孔直径Φ300mm，套管周围采用粘土止水工艺；Φ219mm直径钻进完整基岩，作为水井的下泵孔段，Φ168mm至终孔。
五、施工设备及施工工艺
考虑到该项目供水系统的重要性、时间的紧迫性、为保证成井质量，计划投入1台SPJ—300型水文水井钻机，钻机设备运行状况良好，可以为工程的顺利实施提供有力的保障。
SPJ—300型水文水井钻机，设备结构紧凑性好，稳定性好，机械传动功率损失少，能保证成井质量和钻孔垂直度。
因为是永久性用井，结合地质，我们上部采用泥浆护壁回转成孔，入岩后嵌入螺旋钢管配合粘土止水工艺，下部采用中速钻进，配合大量清水循环，散热和冲洗井壁工艺。
钻探工作结束后，采用潜水电泵洗井，计算出该井允许最大的出水量。
六、改项目我单位投入主要工程地质人员、设备
该工程工作量少，地质条件复杂，断层影响带施工，破碎、掉块、坍塌等是常见故障，故成井难度大，我单位集中部分主要技术骨干，抽调各方面专业人员，各职能科室搞好配合及后勤服务，施工原则本着科学组织、合理施工。
主要投入工程地质人员
姓 名
职 务 或 职 称
该项目主要负责

经 理
项 目 经 理

技 术 员
施 工 管 理

技 术 员
施工技术质量

钻 机 机 长
现 场 管 理

安 全 员
现场安全管理

采 购 员
设备材料供应

后勤采购员
负责职工生活
主要施工设备计划表
序号
名称
规格型号
单位
数量
2
钻井机
SPJ300
套
1
4
泥浆泵
2PNL
台
1
5
泥浆泵
1.5PNL
台
1
6
电焊机

台
1
7
气 焊

套
1
8
泥浆泵
BW160
套
1
9
潜水泵
200QJ
套
1
10
污水泵
BW20-28
台
1
11
柴油机
潍495
台
1
七、施工安全措施
职工应做到三不伤害，即：不伤害别人，不伤害自己，不被别人伤害。应做到三安全，即：人身安全，设备安全，井孔内安全。
任何人不戴安全帽不得进入施工现场，严禁酒后作业，凡从事2m以上高空工作时，需系好安全带。
氧气、乙炔瓶工作间距不得小于5m，乙炔瓶垂直立放，卸车应静置20分钟后使用，氧气瓶不得暴晒、倒置、平放、禁止沾油；电焊机应单独设开关，外壳应接地，一次线小于10m，二次线小于 30m，压线应牢固，安装防护罩、回路地线、焊把线应无破损绝缘良好，电焊机应有防潮、防雨措施。
