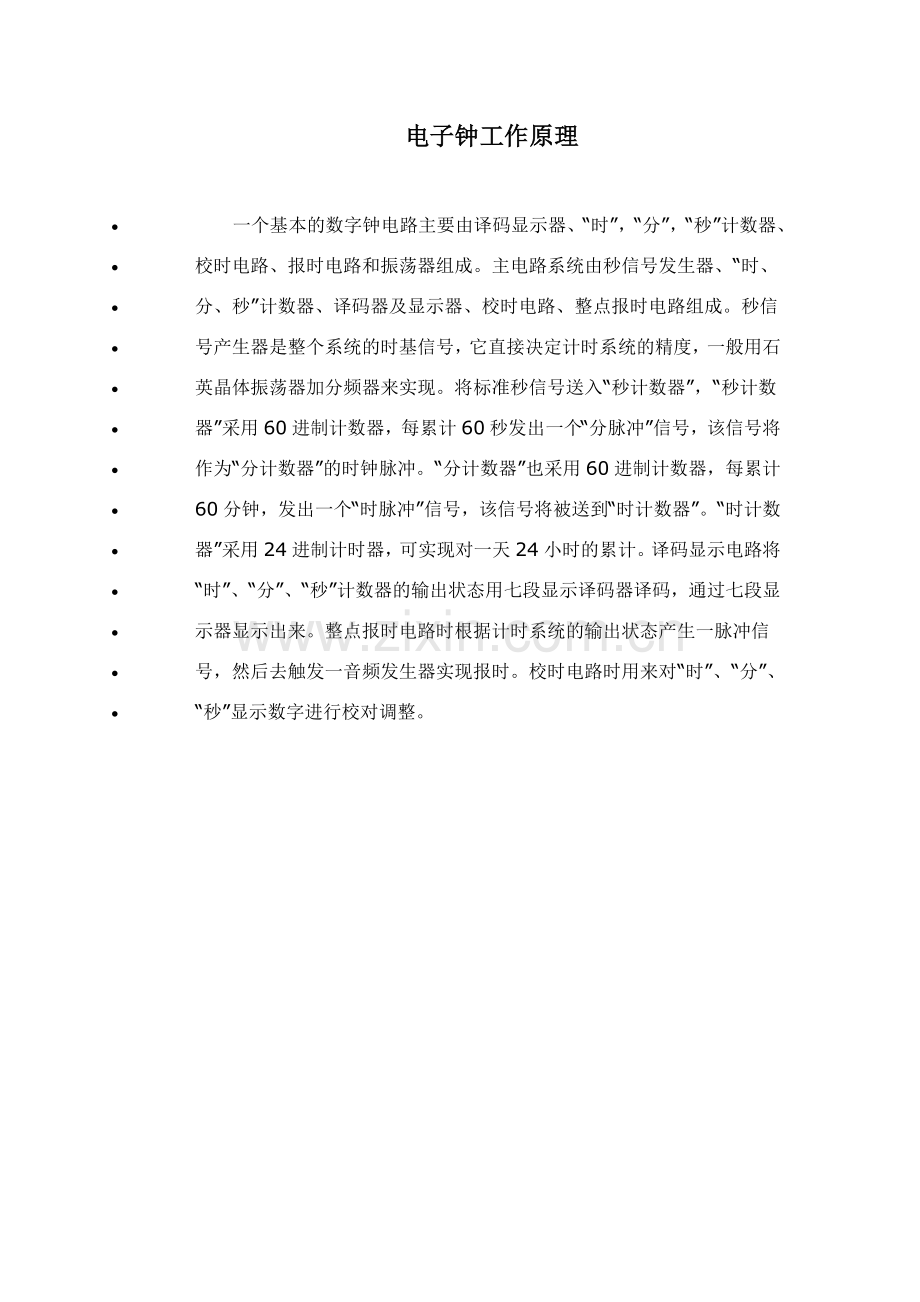

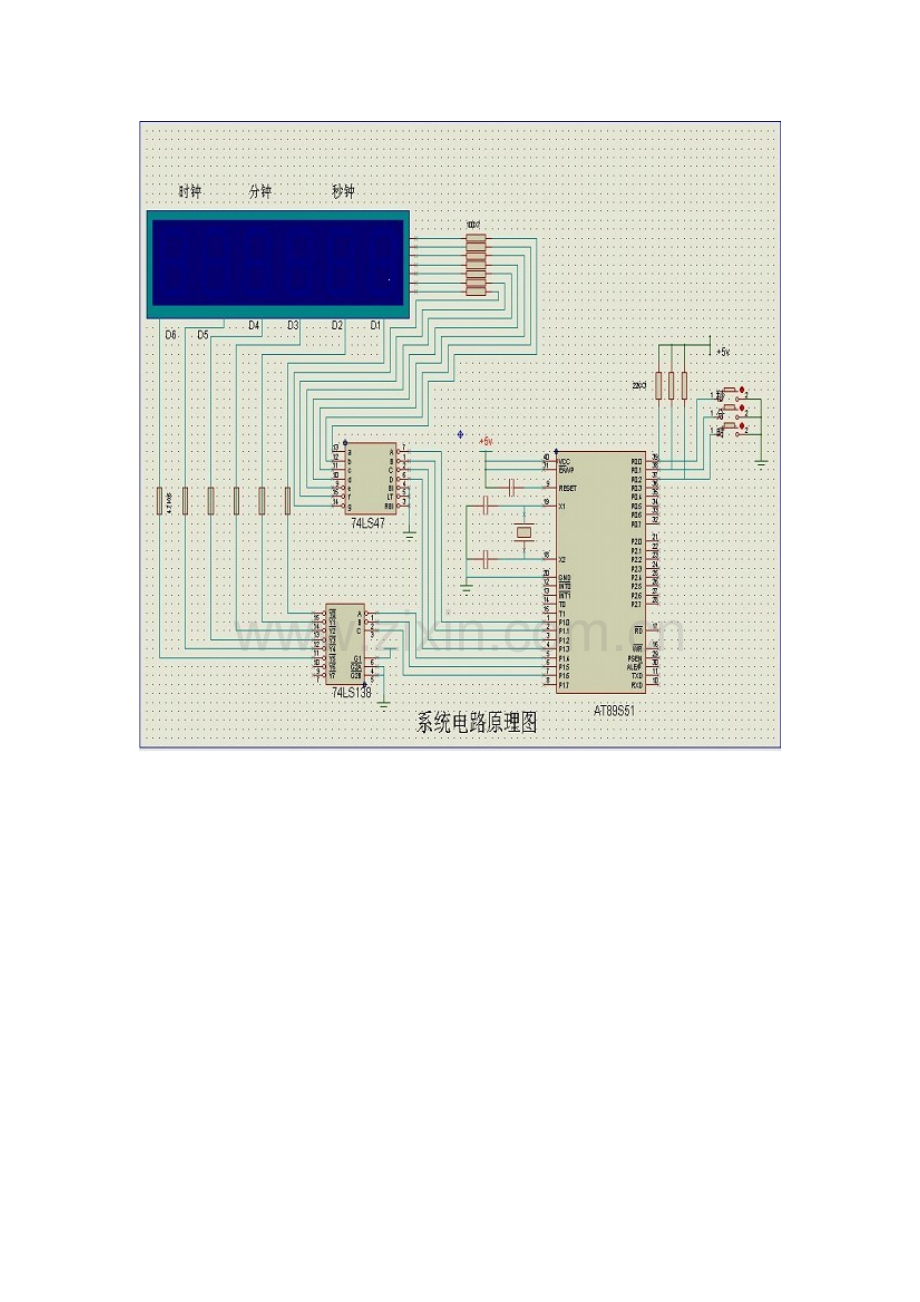

电子钟工作原理

·       一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器、
· 校时电路、报时电路和振荡器组成。主电路系统由秒信号发生器、“时、
· 分、秒”计数器、译码器及显示器、校时电路、整点报时电路组成。秒信
· 号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石
· 英晶体振荡器加分频器来实现。将标准秒信号送入“秒计数器”，“秒计数
· 器”采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将
· 作为“分计数器”的时钟脉冲。“分计数器”也采用60进制计数器，每累计
· 60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。“时计数
· 器”采用24进制计时器，可实现对一天24小时的累计。译码显示电路将
· “时”、“分”、“秒”计数器的输出状态用七段显示译码器译码，通过七段显
· 示器显示出来。整点报时电路时根据计时系统的输出状态产生一脉冲信
· 号，然后去触发一音频发生器实现报时。校时电路时用来对“时”、“分”、
· “秒”显示数字进行校对调整。
