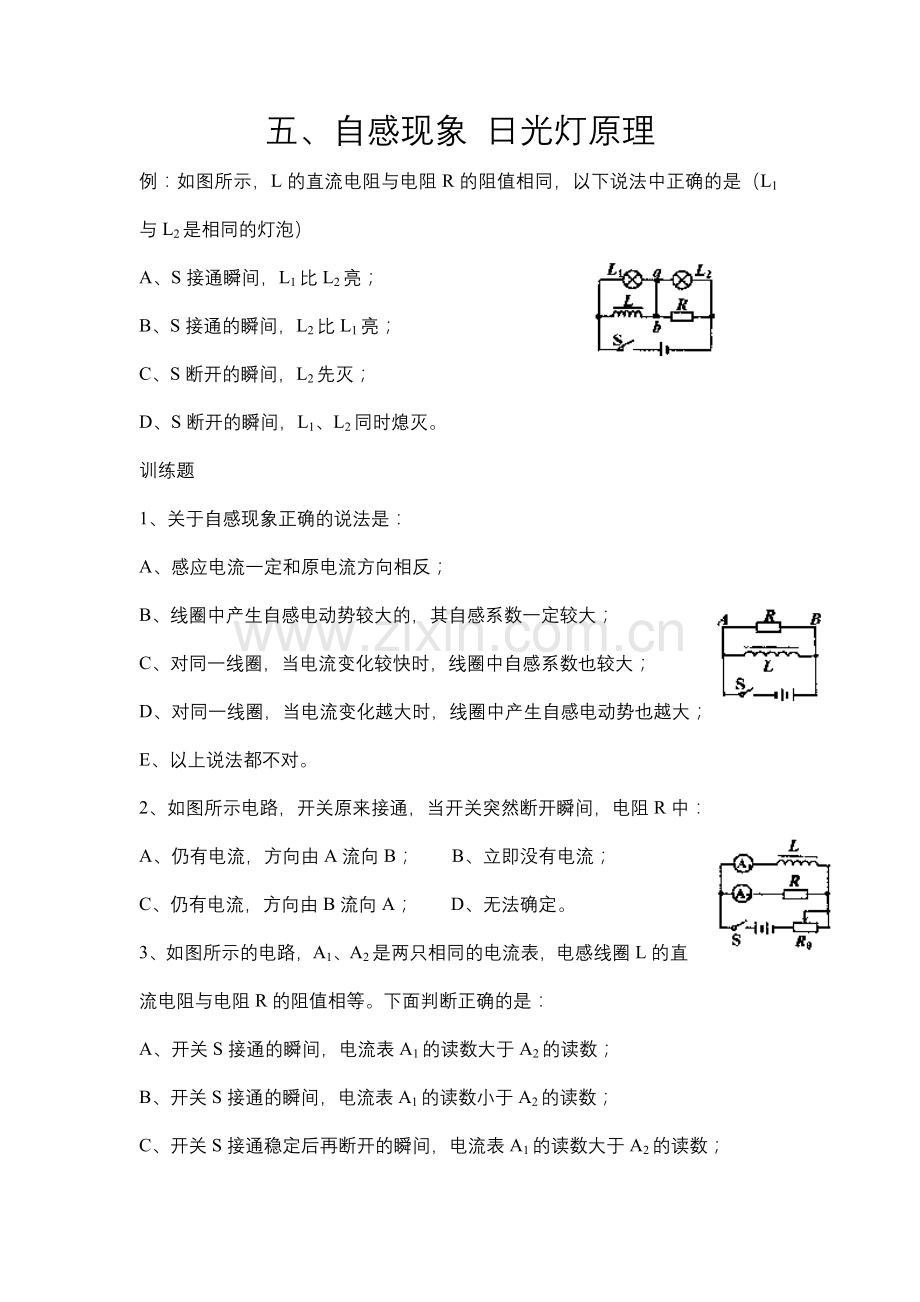

五、自感现象 日光灯原理
例：如图所示，L的直流电阻与电阻R的阻值相同，以下说法中正确的是（L1与L2是相同的灯泡）
A、S接通瞬间，L1比L2亮；
B、S接通的瞬间，L2比L1亮；
C、S断开的瞬间，L2先灭；
D、S断开的瞬间，L1、L2同时熄灭。
训练题
1、关于自感现象正确的说法是：
A、感应电流一定和原电流方向相反；
B、线圈中产生自感电动势较大的，其自感系数一定较大；
C、对同一线圈，当电流变化较快时，线圈中自感系数也较大；
D、对同一线圈，当电流变化越大时，线圈中产生自感电动势也越大；
E、以上说法都不对。
2、如图所示电路，开关原来接通，当开关突然断开瞬间，电阻R中：
A、仍有电流，方向由A流向B； B、立即没有电流；
C、仍有电流，方向由B流向A； D、无法确定。
3、如图所示的电路，A1、A2是两只相同的电流表，电感线圈L的直流电阻与电阻R的阻值相等。下面判断正确的是：
A、开关S接通的瞬间，电流表A1的读数大于A2的读数；
B、开关S接通的瞬间，电流表A1的读数小于A2的读数；
C、开关S接通稳定后再断开的瞬间，电流表A1的读数大于A2的读数；

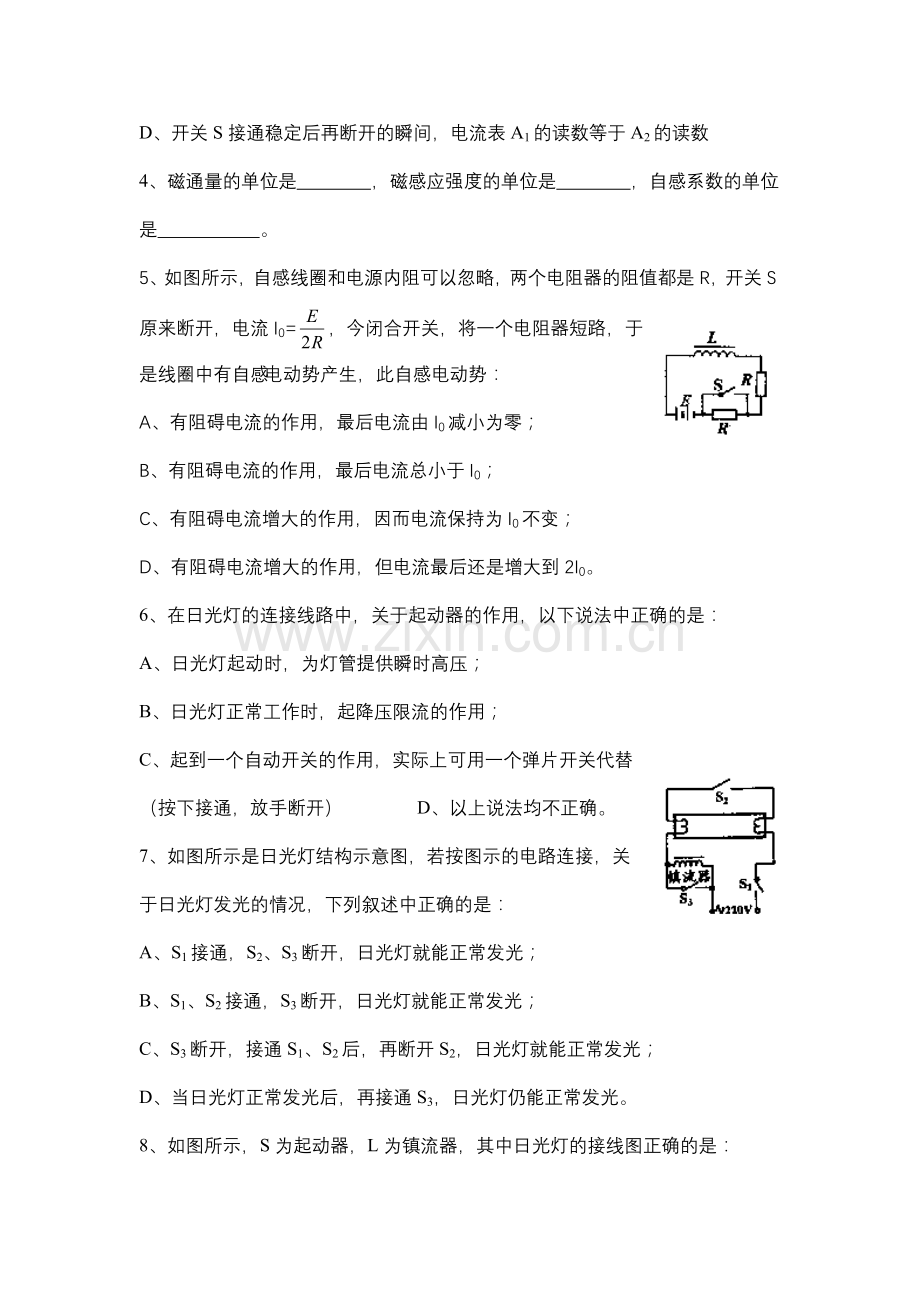

D、开关S接通稳定后再断开的瞬间，电流表A1的读数等于A2的读数
4、磁通量的单位是 ，磁感应强度的单位是 ，自感系数的单位是 。
5、如图所示，自感线圈和电源内阻可以忽略，两个电阻器的阻值都是R，开关S原来断开，电流I0=，今闭合开关，将一个电阻器短路，于是线圈中有自感电动势产生，此自感电动势：
A、有阻碍电流的作用，最后电流由I0减小为零；
B、有阻碍电流的作用，最后电流总小于I0；
C、有阻碍电流增大的作用，因而电流保持为I0不变；
D、有阻碍电流增大的作用，但电流最后还是增大到2I0。
6、在日光灯的连接线路中，关于起动器的作用，以下说法中正确的是：
A、日光灯起动时，为灯管提供瞬时高压；
B、日光灯正常工作时，起降压限流的作用；
C、起到一个自动开关的作用，实际上可用一个弹片开关代替（按下接通，放手断开） D、以上说法均不正确。
7、如图所示是日光灯结构示意图，若按图示的电路连接，关于日光灯发光的情况，下列叙述中正确的是：
A、S1接通，S2、S3断开，日光灯就能正常发光；
B、S1、S2接通，S3断开，日光灯就能正常发光；
C、S3断开，接通S1、S2后，再断开S2，日光灯就能正常发光；
D、当日光灯正常发光后，再接通S3，日光灯仍能正常发光。
8、如图所示，S为起动器，L为镇流器，其中日光灯的接线图正确的是：
9、如图所示两个互连的金属圆环，粗金属环的电阻是细金属环电阻的二分之一，磁场垂直穿过粗金属环所在区域，当磁感强度随时间均匀变化时，在粗环内产生的感应电动势为E，则a、b两点间的电势差为（ ）
A. B. C. D. E
