Alias初级教程十八 Blend桥接面功能详解

Blend桥接面功能详解

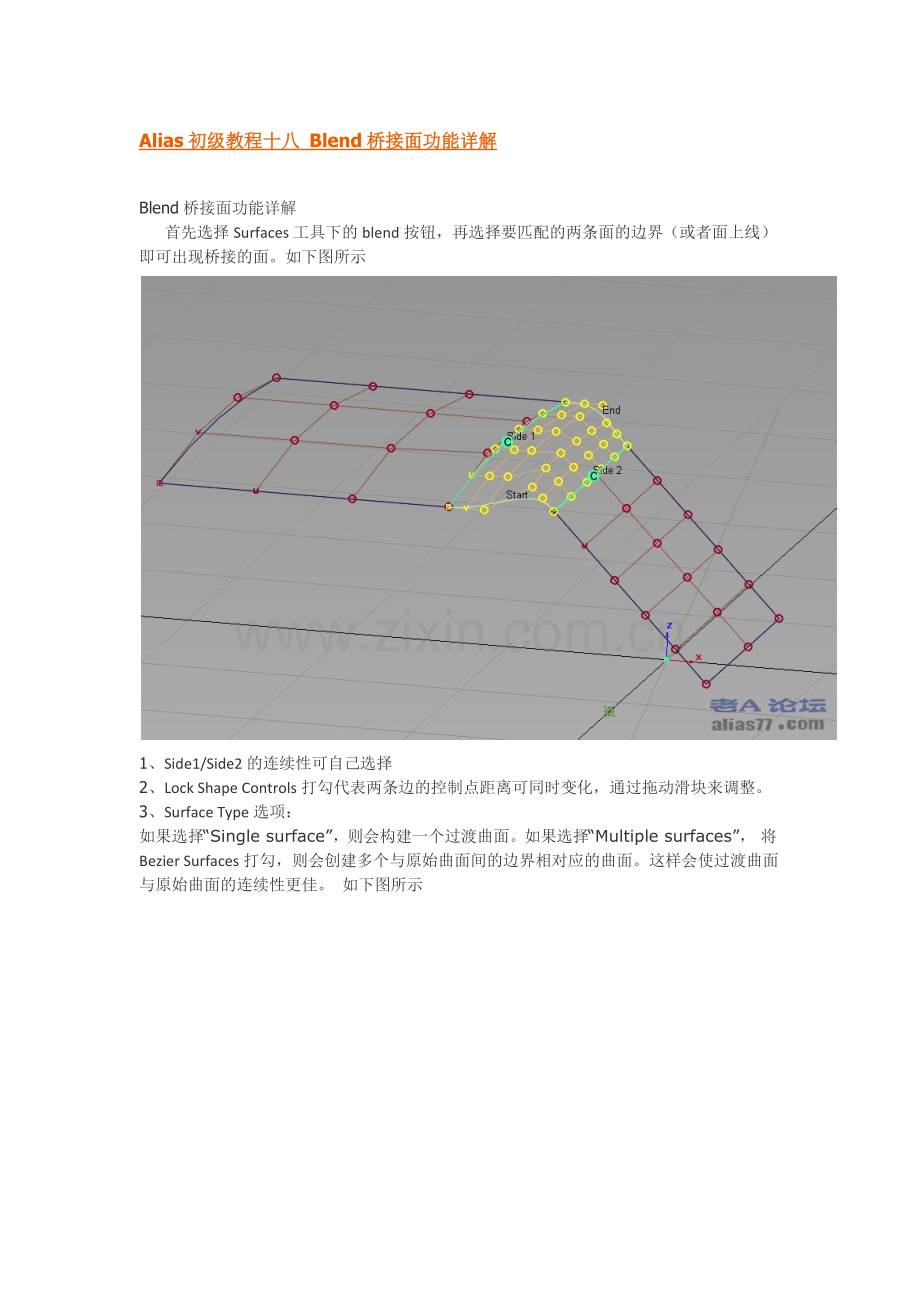

     首先选择Surfaces工具下的blend按钮，再选择要匹配的两条面的边界（或者面上线）即可出现桥接的面。如下图所示

1、Side1/Side2的连续性可自己选择
2、Lock Shape Controls打勾代表两条边的控制点距离可同时变化，通过拖动滑块来调整。
3、Surface Type选项：
如果选择“Single surface”，则会构建一个过渡曲面。如果选择“Multiple surfaces”， 将Bezier Surfaces打勾，则会创建多个与原始曲面间的边界相对应的曲面。这样会使过渡曲面与原始曲面的连续性更佳。 如下图所示

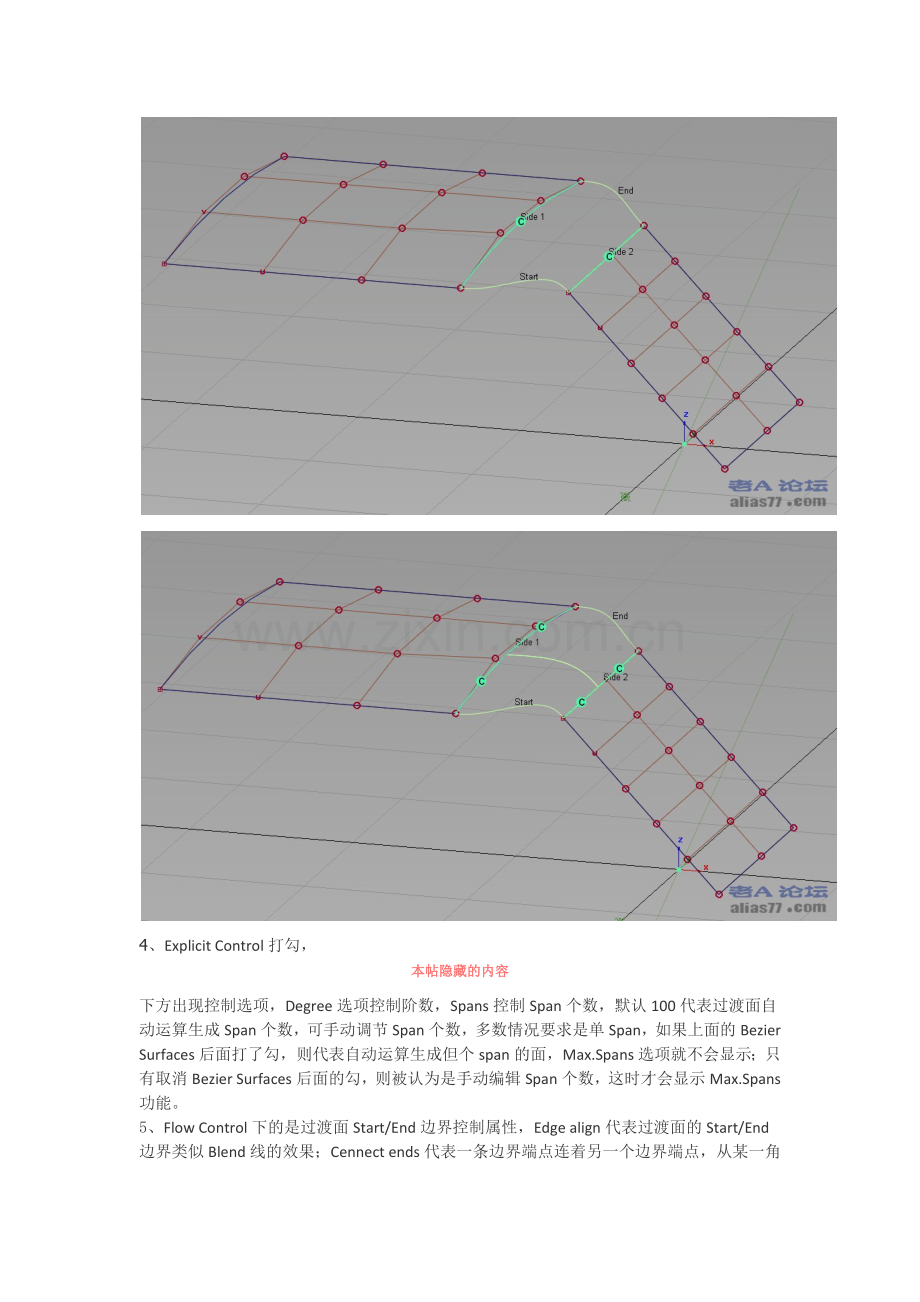

4、Explicit Control打勾，
本帖隐藏的内容
下方出现控制选项，Degree选项控制阶数，Spans控制Span个数，默认100代表过渡面自动运算生成Span个数，可手动调节Span个数，多数情况要求是单Span，如果上面的Bezier Surfaces后面打了勾，则代表自动运算生成但个span的面，Max.Spans选项就不会显示；只有取消Bezier Surfaces后面的勾，则被认为是手动编辑Span个数，这时才会显示Max.Spans功能。
5、Flow Control下的是过渡面Start/End边界控制属性，Edge align代表过渡面的Start/End边界类似Blend线的效果；Cennect ends代表一条边界端点连着另一个边界端点，从某一角度看是直线，Default代表过渡面Start/End边界位置自动定义，必有一侧达不到端点。如下图所示分别为Default、Cennect ends、Edge align状态下的三种形式：
