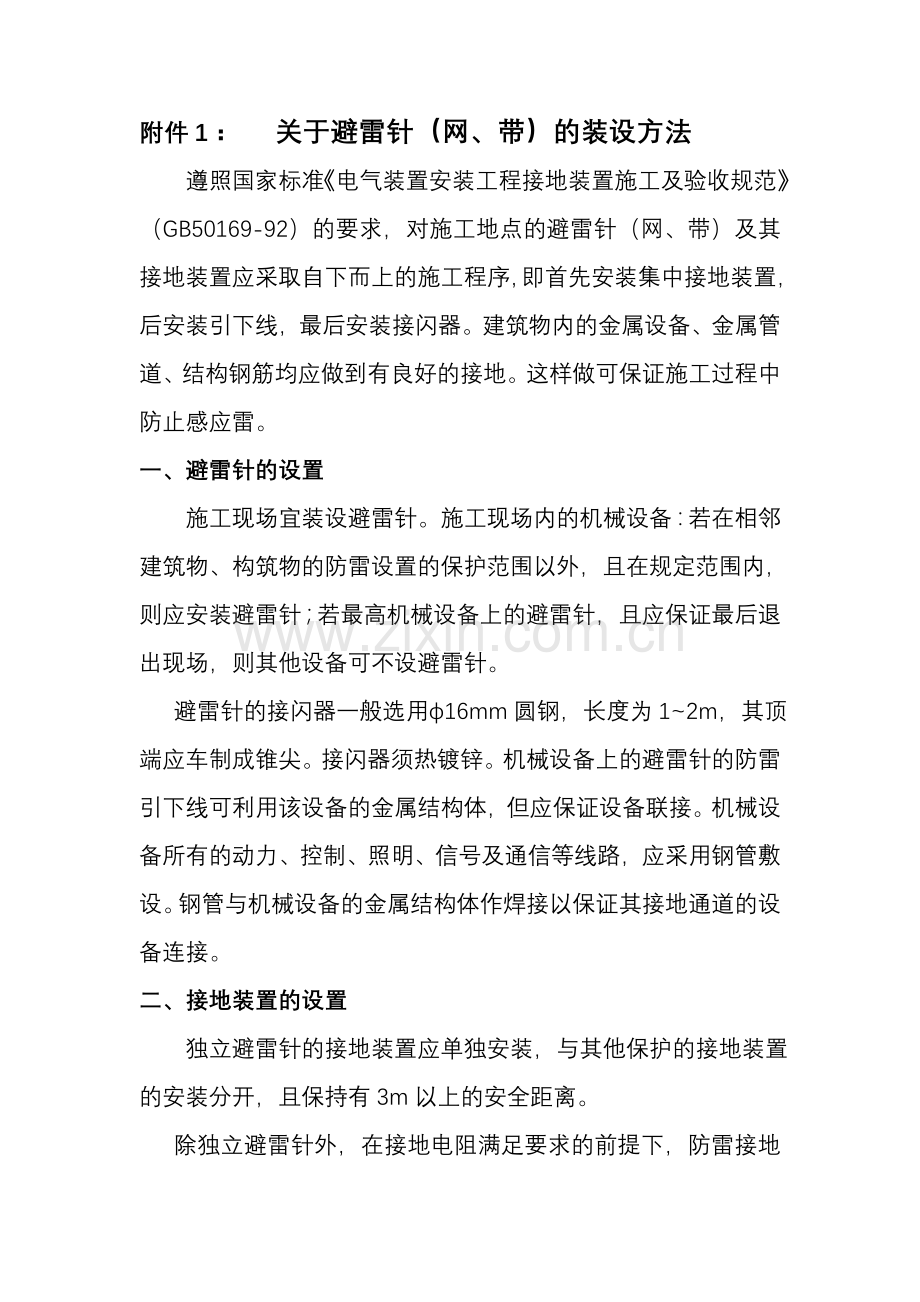

附件1： 关于避雷针（网、带）的装设方法遵照国家标准电气装置安装工程接地装置施工及验收规范（GB50169-92）的要求，对施工地点的避雷针（网、带）及其接地装置应采取自下而上的施工程序，即首先安装集中接地装置，后安装引下线，最后安装接闪器。建筑物内的金属设备、金属管道、结构钢筋均应做到有良好的接地。这样做可保证施工过程中防止感应雷。一、避雷针的设置施工现场宜装设避雷针。施工现场内的机械设备：若在相邻建筑物、构筑物的防雷设置的保护范围以外，且在规定范围内，则应安装避雷针；若最高机械设备上的避雷针，且应保证最后退出现场，则其他设备可不设避雷针。 避雷针的接闪器一般选用16mm圆钢，长度为12m，其顶端应车制成锥尖。接闪器须热镀锌。机械设备上的避雷针的防雷引下线可利用该设备的金属结构体，但应保证设备联接。机械设备所有的动力、控制、照明、信号及通信等线路，应采用钢管敷设。钢管与机械设备的金属结构体作焊接以保证其接地通道的设备连接。二、接地装置的设置 独立避雷针的接地装置应单独安装，与其他保护的接地装置的安装分开，且保持有3m以上的安全距离。除独立避雷针外，在接地电阻满足要求的前提下，防雷接地装置可以和其他接地装置共用。接地极宜选用角钢，其规格为40mm40mm4mm及以上；若选用钢管，直径应不小于50mm，其壁厚不应小于3.5mm。垂直接地极的长度应为2.5m；接地极间的距离为5m; 接地极埋入地下深度，接地极顶端要在地下0.8m以下。接地极之间的连接是通过规格为40mm4mm的扁钢焊接。焊接位置距接地极顶端50mm。焊接采用搭接焊。扁钢搭接长度为宽度的2倍，且至少有3个棱边焊接。扁钢与角钢（或钢管）焊接时，为了保证连接可靠，应事先在接触部位将扁钢弯成直角形（或弧形），再与角钢（或钢管）焊接。 接地极与接地线宜选用镀锌钢材，其将埋于地下的焊接处应涂沥青防腐。施工现场内所有施工用的设备、装置的防雷装置的工频接地电阻值不得大于30。三、施工现场各种施工机械设备、脚手架和临时设施防雷设施的设置1、塔吊供电系统电源PE需和塔吊做共地处理，配电箱内宜安装适配的电涌保护器（SPD）。 2、各类临建设施宜安装直击雷防护装置，金属棚架宜做接地处理，特别是金属油罐虽然有静电屏蔽，但是至少做两三个点接地。四、变配电设备进线的防雷设施的设置当架空进线采用电缆配线时，避雷器应装设在电缆头附近，且将避雷器的接地端与电缆金属外皮相连。五、其它用电设备的防雷设施的设置1、无金属外壳或保护罩的用电设备应处在接闪器的保护范围内。2、从配电箱（屏、柜）引出的线路应穿钢管。钢管一端与配电箱（屏、柜）相连，另一端与用电设备外壳、保护罩相连，并就近与屋顶防雷装置相连。钢管因设备而中间断开时应跨接。3、在配电箱（屏、柜）内，应在开关的电源侧与外壳之间装设过电压保护器。
