天津市金超利达科技有限公司
水表检定装置

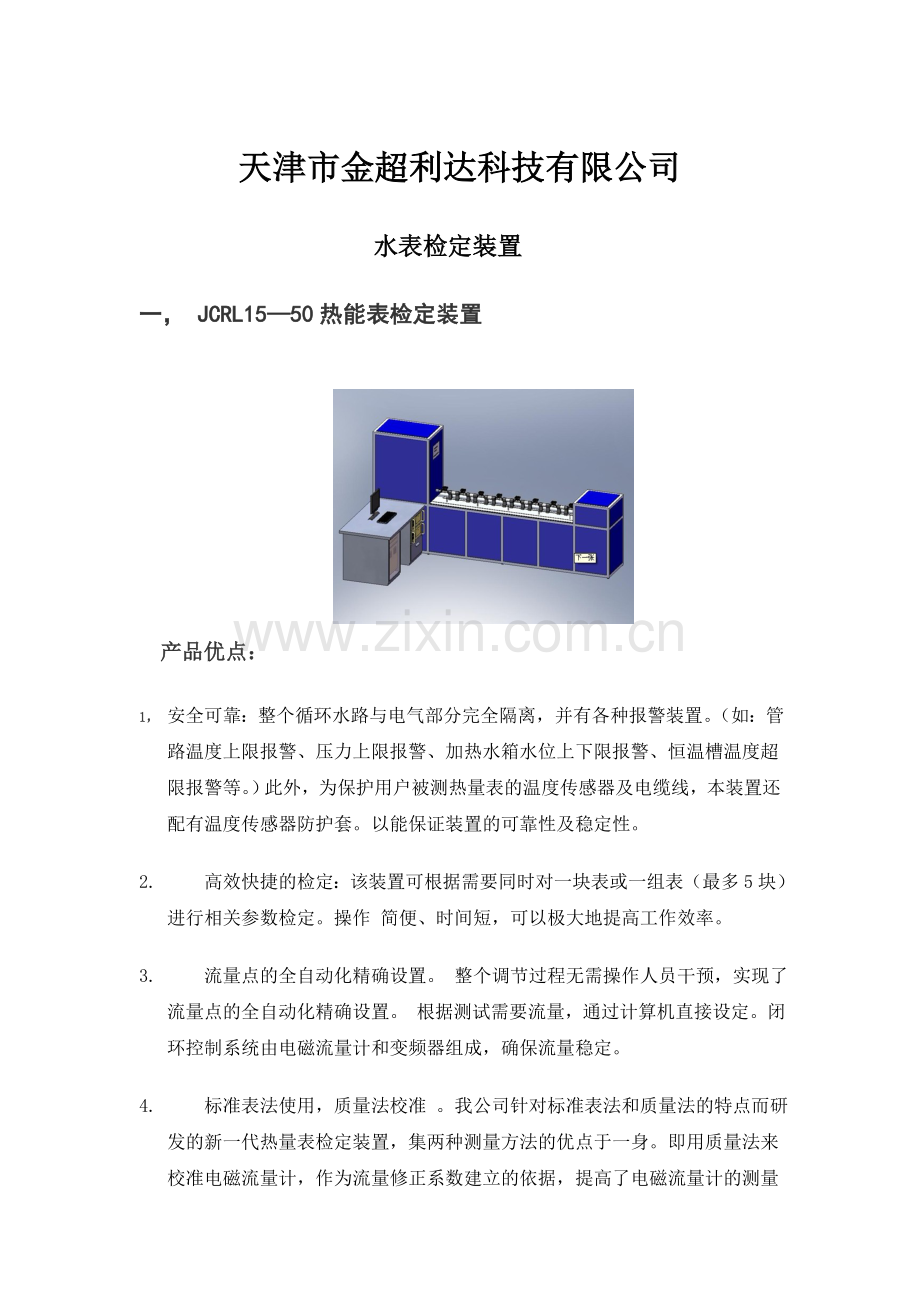

一， JCRL15—50热能表检定装置

产品优点：
1， 安全可靠：整个循环水路与电气部分完全隔离，并有各种报警装置。（如：管路温度上限报警、压力上限报警、加热水箱水位上下限报警、恒温槽温度超限报警等。）此外，为保护用户被测热量表的温度传感器及电缆线，本装置还配有温度传感器防护套。以能保证装置的可靠性及稳定性。
2.   高效快捷的检定：该装置可根据需要同时对一块表或一组表（最多5块）进行相关参数检定。操作 简便、时间短，可以极大地提高工作效率。
3.   流量点的全自动化精确设置。 整个调节过程无需操作人员干预，实现了流量点的全自动化精确设置。 根据测试需要流量，通过计算机直接设定。闭环控制系统由电磁流量计和变频器组成，确保流量稳定。

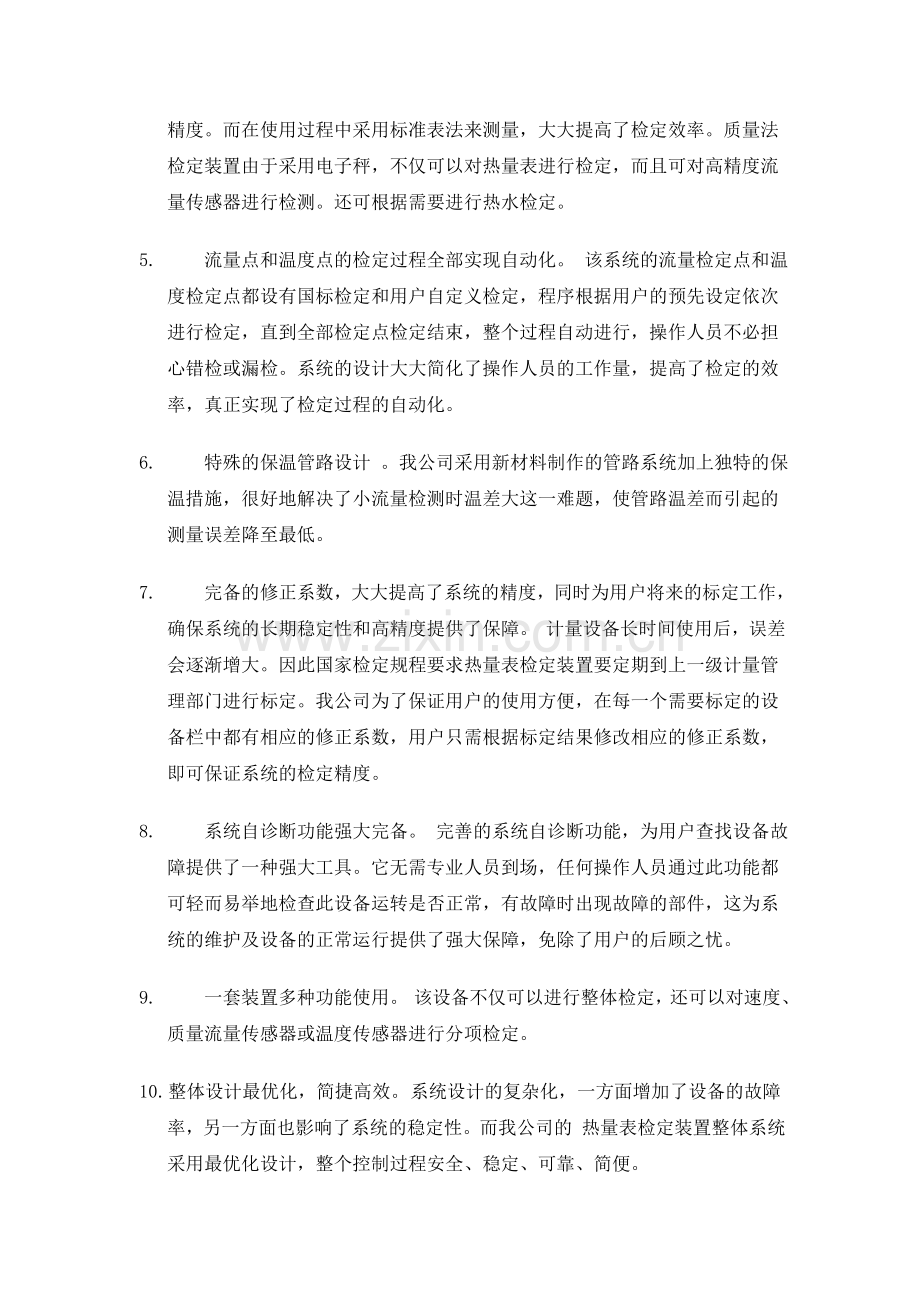

4.   标准表法使用，质量法校准 。我公司针对标准表法和质量法的特点而研发的新一代热量表检定装置，集两种测量方法的优点于一身。即用质量法来校准电磁流量计，作为流量修正系数建立的依据，提高了电磁流量计的测量精度。而在使用过程中采用标准表法来测量，大大提高了检定效率。质量法检定装置由于采用电子秤，不仅可以对热量表进行检定，而且可对高精度流量传感器进行检测。还可根据需要进行热水检定。
5.   流量点和温度点的检定过程全部实现自动化。 该系统的流量检定点和温度检定点都设有国标检定和用户自定义检定，程序根据用户的预先设定依次进行检定，直到全部检定点检定结束，整个过程自动进行，操作人员不必担心错检或漏检。系统的设计大大简化了操作人员的工作量，提高了检定的效率，真正实现了检定过程的自动化。
6.   特殊的保温管路设计 。我公司采用新材料制作的管路系统加上独特的保温措施，很好地解决了小流量检测时温差大这一难题，使管路温差而引起的测量误差降至最低。
7.   完备的修正系数，大大提高了系统的精度，同时为用户将来的标定工作，确保系统的长期稳定性和高精度提供了保障。 计量设备长时间使用后，误差会逐渐增大。因此国家检定规程要求热量表检定装置要定期到上一级计量管理部门进行标定。我公司为了保证用户的使用方便，在每一个需要标定的设备栏中都有相应的修正系数，用户只需根据标定结果修改相应的修正系数，即可保证系统的检定精度。
8.   系统自诊断功能强大完备。 完善的系统自诊断功能，为用户查找设备故障提供了一种强大工具。它无需专业人员到场，任何操作人员通过此功能都可轻而易举地检查此设备运转是否正常，有故障时出现故障的部件，这为系统的维护及设备的正常运行提供了强大保障，免除了用户的后顾之忧。
9.   一套装置多种功能使用。 该设备不仅可以进行整体检定，还可以对速度、质量流量传感器或温度传感器进行分项检定。
10. 整体设计最优化，简捷高效。 系统设计的复杂化，一方面增加了设备的故障率，另一方面也影响了系统的稳定性。而我公司的 热量表检定装置整体系统采用最优化设计，整个控制过程安全、稳定、可靠、简便。
主要技术参数：
装置标定准确度
≤0.3%
检定装置流量范围
DN15-DN25:0.03m 3 /h-7 m 3 /h
DN15-DN50:0.03m 3 /h-25 m 3 /h
检定装置试验管径
DN15－DN25 ， DN15-DN50
夹表数量
DN15－DN25单排5只 ，DN40以上1只
瞬时流量波动系数
≤ 0.5%
加表器伸缩范围
DN15－DN25装置80mm
DN15－DN50装置100mm
热水流量标准检测系统不确定度
≤0.25％
配对温度传感器检测系统不确定度
≤0.02℃，k=2
自动数据采集处理系统不确定度
≤0.1%，k=2
计算机数据采集刷新率
1次/秒
软件兼容性
Windows98/2000/NT/XP
压损试验装置测量不确定度
≤0.5%
耐压装置试验强度
2.0MPa
温度测量范围
4℃-95℃
最小温差
3℃
环境温度
10℃-40℃
相对湿度
小于 85％RH
供电电源
AC380V三相五线制电源
最大功率
≤ 25kw
防护等级
IP54

装置的构成及工作原理：
热量表检定装置由管路系统、标准流量计、温度传感器、压力传感器、恒温槽、热水箱、变频泵、耐压试验系统（可分开设计）及计算机控制部分组成。
a)    电磁流量计：选用3台西门子的电磁流量计（DN4，DN20，DN40）。
b)    水泵控制系统：包括两套丹麦（CR16—30）格兰富水泵，止回阀，可挠接头，500L保温稳压容器。
c)    流体在流经被检表时不应含气体，其流动应是稳定的，有水源压力变化引起的流量稳定性小于0.5%，流体介质温度应能在室温与95℃之间调节。
d)    检定台位两套：其中包括塞多利斯600Kg/分度20g电子天平一台；塞多利斯150Kg/分度2g电子天平一台，500L和150L不锈钢称重容器各一个。
e)    闭式气动换向器DN50，DN25各一套，气动碟阀2个，分水器FQ-50两套。
f)    微机自动检定系统一套，包括计算机，数据采集系统，自动控制系统，热能表检定软件，打印机等。
g)    变频器：采用艾默生变频器，调节精度为0.01Hz。热能装置能根据计算机系统软件主界面上的设定值，自动切换实验管路，选择不同的流量标准。
h)    电气控制系统：包括智能多路巡检仪，智能断续PID调节仪，智能变送报警仪等控制仪表和整套电气控制元件。
i)    热能表检定装置的管路上有压力报警功能，在试验管路工作压力超过设定上限值时，能自动切断水源电源。试验用循环水箱有液位上下限报警功能，在水箱液位低于设定的下限值时，能自动切断水箱电加热管的电源。
j)    试验管路的温度超过设定的上限值时，声响提示报警。
k)    质量法热能表检定装置被检表处，装有管路测温传感器，对被检表累积体积流量进行修正，电子天平与计算机有通讯端口连接，以实现动态监测，实时数据传输，便于自动控制。
l)    质量法热能表检定装置并配有时钟信号发生器，精度小于10--5
m)    热源一套：包括特殊设计的1.5m3的加热水箱，及电加热管和温度控制仪表等。（加热水箱的体积与有效截面积的确定由装置所需的流通能力决定，加热水箱的实际水位高度与出水管的高度差不少于10倍的出水管公称口径，出水管水平深入水箱的长度不少于200mm，电加热管均匀分布在水箱底部，距水箱底部的高度小于180mm。在不影响水箱内部流场稳定的情况下，水箱装有循环搅拌功能，必要时，水箱有溢流处理。水箱中有两个以上的温度测量点，温度波动小于±0.5℃）
n)    动力电气控制柜一套，包括空气压缩泵，DN25阀门，DN50阀门，接头，气动电磁阀等。
o)    配套温度传感器检测系统一套：包括两台精密恒温槽和热能表温度传感器防护套，两只标准二等铂电阻温度计，独特的防护套设计既能满足恒温槽温场性能要求，有方便被测热能表的操作。其中恒温槽温场：优于0.015℃ ，二等标准铂电阻温度计：4Mk
p)    装置配有热能表密封试验系统一套，包括增压器，操作控制阀，精密压力表及相应连接测试管路，一般密封试验与装置系统配合使用，即采用热水做压力试验，耐压试验强度大于2.0Mpa。
q)    装置配有压损试验系统：包括精密压力表及专用连接管路等，测量范围不小于0.16Mpa。
r)    应用软件：质量法/标准表法热能表检定装置软件系统运行环境为WindowsXP开发工具为Delphi6.0后台数据为Access2000。其软件属于定制开发项目，具有检测准确，操作方便，统计实用，维护方便等特性。本系统主要包括以下几个功能模块：使用铂电阻采集共回水温度和管路温度数据；电子天平/标准表数据信号的采集；控制换向器的切换和电动球阀的开闭；稳压容器出口压力数据的采集；采集被检表和标准表的读数，同时将采集到的数据存入数据库中；检定完成后系统依据被检热能表类型按照相关的检定规程进行热量计算，并对计算结果进行误差分析；查询统计测量的数据并将结果以标准报表的形式打印输出。
2.      其原理为：加热水箱至设定水温，启动变频泵将热水送入试验管道，经标准流量计及被检热量表，返回到水箱。将标准温度计和被检表的温度传感器一起分别置于两个恒温槽中，待装置稳定后开始检定，计算机采集流量（或由电子天平称重）、温度和压力信号，同时计时，并依据相关热力学公式计算检定期间的标准热量值，运行一段时间后停止检定。通过标准热量值和被检表的热量示值进行比较计算，实现对被检表的检定测试。
二：智能型水表现场校验仪

详细介绍：
本产品主要用于公称口径为 DN15－DN25mm在线水表现场检定，能准确、迅速判断水表计量误差。
本产品具有体积小、重量轻、计量准确、使用方便等特点，在国内同类产品中居领先地位， 是各地计量部门、自来水公司、 水厂、水表检定站对在线水表抽查的必备仪器，可有效地检查监督在线水表的正常运行，及时处理民事用水计量纠纷，减轻水表计量管理工作的劳动强度，减少管网水流损失，提高社会经济效益。
三： 双表比对标准型

详细介绍：
此类装置符合国际计量规程的技术要求，是目前国际上（国内也一样）水表与水表之间、水表检定装置与水表检定装置之间统一计量量值的唯一手段，是判定水表计量性能，质量的可靠依据，是各水表生产厂、自来水公司、水表检定站水表计量标准的必备装置（产品规格见下表）
规格
(mm)
工作量器
(L)
材料
准确度
(级)
流量范围
(m3/h)
可检水表
(mm)
15-25
10,20,50,100
不锈钢
0.2
0.004-7
15,20,25
40-50
100,500
不锈钢
0.2
0.03-30
40,50

说明:
1、二个水表的前、中、后直管长度均为15倍D
2、可作权威性检定
3、配有玻璃转子流量计

四： 单表检定装置

详细介绍：
单表检定装置可分测试型和生产型，测试型装置的水表前后直管段有各15D，一般用于自来水公司、水表检定站对水表的检定和全性能测试。生产型装置快捷、节时，是水表生产厂最为常用的装置， 其中80mm口径以上的水表检定装置配备换向器，电气控制柜，电（气）动流量调节阀，二位四通电磁阀，所有操作均为按键式液动或气动，省力、省时。同时还在生产型装置上安装有整流器及前10D，后5D的直管段，为检测大口径水表提供可靠保证。为减轻用户价格负担，大口径检定装置的工作台也可采用普钢。工作量器、夹表器、换向器等关键部位仍采用不锈钢。（产品规格见下表1、表2）

表1:
规格
(mm)
工作量器
(L)
材料
结构
准确度
(级)
流量范围
(m3/h)
可检水表
(mm)
15-25
10,20,50,100
不
锈
钢
葫
芦
式
0.2
0.004-7
15,20,25
15-50
10,20,100,300(500)
0.04-30
15,20,25,40,50
40-50
100,300(500)
0.03-30
40,50

说明:
1、带有（）的为测试型工作量器
2、测试型装置直管段长度为被检水表的前后各15D
3、配有玻璃转子流量计，指示瞬时流量
4、此类装置可作水表生产检验、出厂检定、维修后检验、周检、型式试验

表2:
规格
(mm)
工作量器
(L)
材料
结构
准确度
(级)
流量范围
(m3/h)
可检水表
(mm)
15-100
10,20,100,500,
1000(2000)
全不锈钢或工作台普钢
葫
芦
式
0.2
0.004-120
15,20,25,40,
50,80,100
80-100
100,500,1000(2000)
0.3-120
80,100
50-200
50,100,200,500(1000),
1000(2000),3000(5000)
0.15-600
50,80,100,
150,200
80-200
200,500(1000)
1000(2000),3000(5000)
0.45-600
80,100,150,
200

说明:
1、带有（）的为测试型工作量器
2、测试型装置直管段长度为被检表的前后各15D，生产型的为前10D后5D及整流器
3、配有转向器，二位四通电磁阀，电气动流量调节阀及电器控制柜
4、整个操作为按键式电气动控制（电压DC24V）
5、转盘式换管，液压顶表，分流型流量指示器
6、可作水表出厂检定，型式试验等。
五： 串联型水表检定装置

详细介绍：
串联型水表检定装置是在测试型和生产型的基础上发展的。此装置更能体现出工作效率，它可以容积法检验水表，也可用标准表法检验水表，同时我们在表与表的连接段上采用规定长度的接管，使之具备测试功能，这样，水表的检验准确度大为提高。此装置从3表到20表串联，既有单排又有双排，是水表生产厂家提高检表能力的理想装置（产品规格见下表）|
规格
(mm)
工作量器
(L)
材料
结构
准确度
(级)
流量范围
(m3/h)
可检水表
(mm)
15-25
10,20,50,100
不
锈
钢
葫
芦
式
0.2
0.004-7
15,20,25
40-50
100,500(100,500)
0.2
0.03-30
40,50
说明:
1、单排最多10表，双排为20表
2、可兼容耐压装置
3、可作水表生产，出厂检验

六： 水源稳流装置

详细介绍：
一、目的要求
　　为了保证速度式水表（水流量仪表）检定过程中流场稳定，压力水源能符合水表国际标准ISO4064相关规定的“高位水箱或相当于高位水箱的稳压容器、变频泵源等”的要求，特配置稳压容器。
二、结构原理
　　结构如图所示，水表（水流量仪表）检定装置配用的稳压容器不同于一般压力容器或过渡容器，而是根据上述目的要求专门设计制造的，结构方面有着一定的特殊性，根据流量的大小，压力的高低，负载单台或多台；对稳压容器的尺寸大小，进出口径、部位、流向、间距排列、隔板层数、孔径及孔数目等均有讲究的。稳压容器的作用原理主要是对泵源采取多级阻尼节流，使动压力转变为准静压力（相当于高位溢流水箱），并按气液一定比例的气容吸收泵流的脉动波，以确保每个流量检定点的一次检定过程流场稳定可靠。详见《水表及其检定》一书。
三、 技术要求及主要参数
1．流量波动系数不大于0.01
2．配压力表与水位计
3．工作压力：0.4MPa
4．强度试验压力：0.6MPa
5．工作温度： 0.3~40℃
6．材质：不锈钢1Cr18Ni9Ti
7．壁厚：3~4mm

七：智能型水表检定装置

详细介绍：
   此类装置一类是在上面各种水表检定装置的基础上，利用现代科学技术配置进出水电磁阀、光电传感器、电脑控制器及打印机。在设置校表的程序后整个校表过程，从进水、排空气、底阀开关，按流量关通水及检定结果都自动进行，直至最后打印出水表检定误差数据，检测数据准确，并能减轻操作者的工作量。另一类是水流量装置（例如80-300mm），此装置除了配置第一类的各个部件外，另外配置了电磁流量计和美国进口的波导式液位传感器，它不仅具备上述功能，而且能指示瞬时流量，累计流量，显示液位高度、容积、误差等计算机打印等功能，综合准确度优于0.1%。除了可以校验各类水表外，还可以用于各类水流量仪表的性能检测。

八：大口径热能表检定装置

详细介绍：
大小口径高精度流量检测设备解决国内设备气泡干扰，紊流大，精度低，分辨率低，效率低。该设备采用先进的恒压无气泡技术，高分辨率质量法，结合国内热量表的特点，实现半人工或全智能自动化检测，与德国检测技术齐平。
外形尺寸
口径：DN15……DN200
流量：0.006……250m3/h
准 确 度：二级
温度：0.01℃分辨率
设备优势
● Mettler Toledo 工业电子天平 分辨率300,000：1 国际领先 是普通的100 倍
● 高位恒压无气泡技术
● 质量法鉴定
● 动态数据采集
● 液位极限报警
● 高精度小流点检测 4L/h
● 全自动智能化检测 也可半自动检测
● 压力可调范围 0-3.6Mpa,往复式打压，恒压设定
● 应变压力传感器准确度 0.5 级实际0.1 级
● 故障自我诊断，智能提示
● 特殊加温技术，全程温控
● 温度精度：0.01℃
● 检测效率高 18′检测13 只表
● 检测报告输出
● 数据库管理查询
● ERP 管理模块接口

序号
技术参数
技术指标
1
环境条件
温度：（15～35）℃
相对湿度：（15～85）%RH
大气压力：（86～106）kPa
2
加热方式
电加热
3
流量范围
（0.12—300）m3/h
4
温度测量范围
（4～95）℃
5
可检表口径
DN（32-150）
6
可检表种类
热量表
7
一次检表数量
DN32 6只；DN40 5只DN50 5只；DN65 4只；DN80 4只；DN100 3只DN150 2只
8
主要零部件材料
304不锈钢
9
软件
兼容Windows98/2000/NT/XP
具备数据处理保存功能
检定证书格式用户可自定义格式
具备电磁流量计系数修正功能
双系统冗余运行（计算机和嵌入式系统）
10
机械及流体结构要求
被检表背压大于1m；具有稳压气液分离器；
装置应具有防护门，防止热水喷溅；装置应具有泄压阀
11
电气及仪表要求
启停法的阀门应具备手动和自动功能，该阀门采用气动阀
系统计算机出现故障，装置应能够独立工作，不影响检定工作的开展
装置应指示检定运行状态
12
管道温度要求
试验管段的水温与水箱水温温度差小于0.5℃

九： 水表检定装置15-25

详细介绍：
产品概述：

水表检定装置是根据水表及其试验装置的国家最新标准，国家检定的规程，国际法制计量组织规程和文件设计制造的最新型产品。产品以静态容积法来测定水表的计量性能，选用不锈钢材料制造，外形美观、准确度高、可靠性好；利用水压作压力源，通过控制阀控制夹紧装置及放水机构，用铜质铜芯、球阀控制流量，使用寿命长，结构紧凑，操作方便，维修简单。

本产品是计量部门、水表生产厂家、自来水公司、水表检定站、大中型工矿企业等对水表进行生产、计量、维修的必备计量设备。

技术参数：

1、  检定装置的准确度：±0.2%

2、  被检水表口径：φ15、20、25

3、  被检水表个数：串联装置按用户需要，最多一次可串排6个表，其它装置每次一个表。

4、  瞬时流量指示针：采用玻璃转子流量计，实测精度不低于2.5%
A、LzB-15      流量范围：4~90L/h
B、LzB-25      流量范围：70~700L/h
C、LzB-50      流量范围：450~7000L/h

5、工作量器
A、有效容积：  量器1 10L ~ 20L
                      量器2 50L ~ 100L

B、准确度：0.15%

6、工作压力：0.25 ~ 0.4Mpa(水压)

7、增压力范围：0.5 ~ 2.0Mpa

8、夹紧装置伸缩：≥70

9、测试型装置前后直管长度不小于被检表口径的15倍

10、串联型装置中间接头长度为被检表口径的2倍

结构原理

水表检定装置由工作台、进水、夹紧器、直管段、水表支架、前后高压阀、流量调节阀、控制阀、增压阀、流量计、工作量器、量器底阀等组成。
装置采用静态容积法检定水表，在规定的流量点中，水流经过水表后再流入工作量器，以比较被检水表的示值水量与工作量器的实际水量来确定被检测水表的示值误差。
