led节能灯
LED即半导体发光二极管，LED节能灯是用高亮度白色发光二极管发光源，光效高、耗电少，寿命长、易控制、免维护、安全环保；是新一代固体冷光源，光色柔和、艳丽、丰富多彩、低损耗、低能耗，绿色环保，适用家庭，商场，银行，医院，宾馆，饭店他各种公共场所长时间照明。无闪直流电，对眼睛起到很好的保护作用，是台灯，手电的最佳选择。
目录
基本概述
发展历程
什么是LED节能灯，LED节能灯的分类？
特性
led节能灯比起普通节能灯的缺点
如何选购LED节能灯
特点
LED节能灯的必然性
总结
基本概述
发展历程
什么是LED节能灯，LED节能灯的分类？
特性
led节能灯比起普通节能灯的缺点
如何选购LED节能灯
特点
LED节能灯的必然性
· 总结
基本概述
　　LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。LED
小功率LED节能灯(16张)

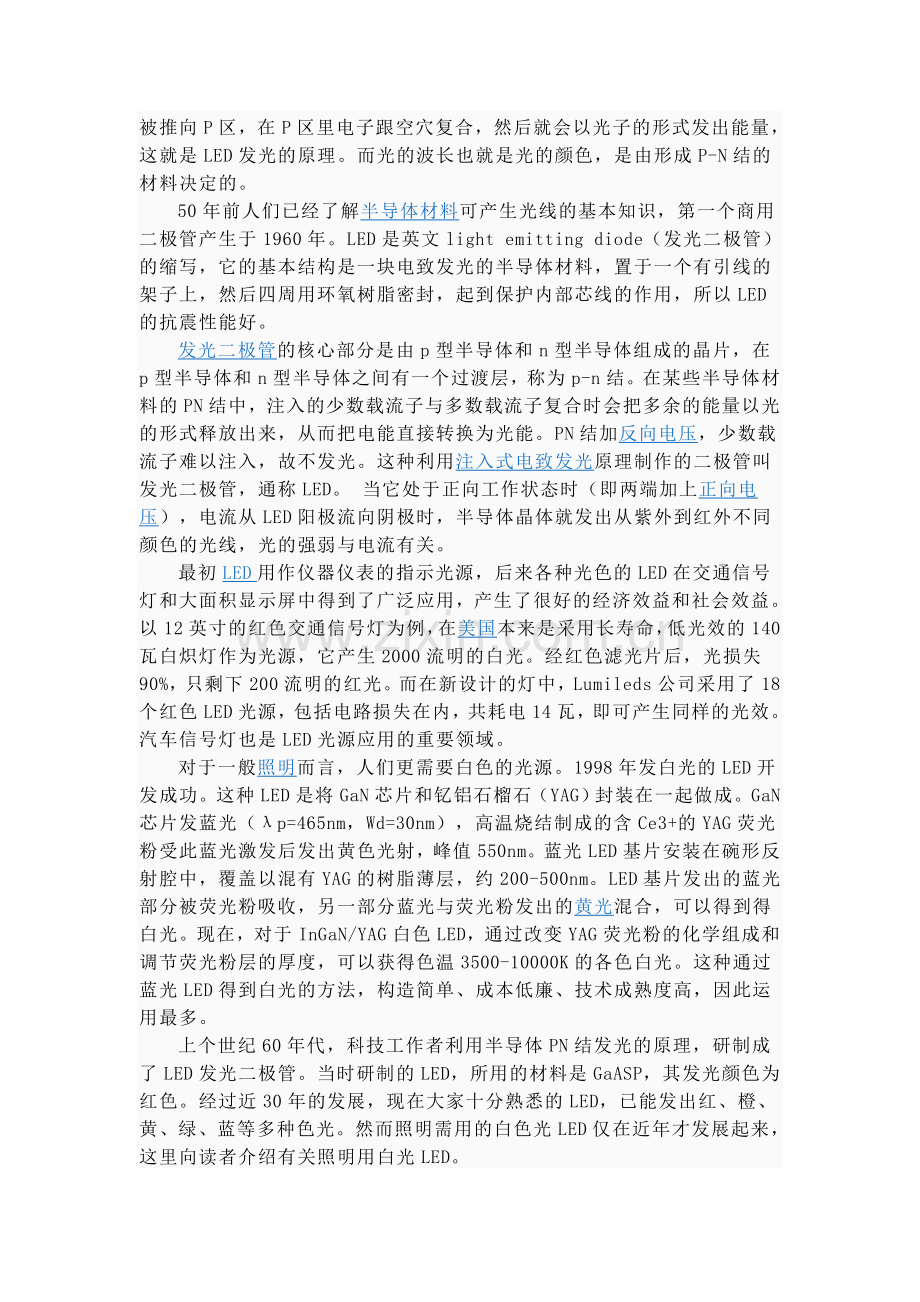

的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
　　50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。LED是英文light emitting diode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED的抗震性能好。
　　发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。 当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
　　最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。经红色滤光片后，光损失90%，只剩下200流明的红光。而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。 汽车信号灯也是LED光源应用的重要领域。
　　对于一般照明而言，人们更需要白色的光源。1998年发白光的LED开发成功。这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。 LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。这种通过蓝光LED得到白光的方法，构造简单、成本低廉、技术成熟度高，因此运用最多。
　　上个世纪60年代，科技工作者利用半导体PN结发光的原理，研制成了LED发光二极管。当时研制的LED，所用的材料是GaASP，其发光颜色为红色。经过近30年的发展，现在大家十分熟悉的LED，已能发出红、橙、黄、绿、蓝等多种色光。然而照明需用的白色光LED仅在近年才发展起来，这里向读者介绍有关照明用白光LED。
发展历程
　　—产业照明技术在IT及BIO革命中起着主角和配角的（举足轻重）的作用
　　—LED是21世纪的新光，其应用及研究并迅速发展
　　—韩国及东亚的LED技术领先于世界市场（占世 界市场的70%）
　　—LED技术的巨大浪潮将是人类照明史的第二次革命
　　—在未来五年，LED技术将迈向白热灯，日光灯，卤素灯的替代地位。
　　—2010年LED灯将占世界照明市场的16%。
　　照明大事记
　　—1879 爱迪生发明电灯
　　—1959 卤素灯问世
　　—1961 高压钠灯问世
　　—1962 金属卤化物灯
　　—1969 第一盏LED灯(红色)
　　—1976 绿色LED灯
　　—1983 荧光灯问世
　　—1993 蓝色LED灯
　　—1999 白色LED灯
　　—2000 LED应用于室内照明
　　—LED的开发是继白热灯照明发展历史120年以来的第二革命
　　—21世纪开始的现在，通过在自然，人类和科学之间奇妙的相遇而开发的LED，将成为光世界的创新，对人类必不可少的绿色技术光革命。
　　—LED将是继爱迪生发明电灯泡以来重新将开始巨大的光革命。
　　LED灯泡目前现状LED照明灯主要还是以大功率白光LED单灯为主，目前世界前三的LED照明灯生产厂家 质保三年，大颗粒每瓦大于等于100流明，小颗粒每瓦大于等于110流明。 光衰大颗粒小于3%每年，光衰小颗粒小于3%每年。
　　LED太阳能路灯，LED投光灯，LED吊顶灯，LED日光灯都已经可以批量生产了。例如10瓦的LED日光灯就可以替换40瓦的普通日光灯或者节能灯。
　　目前led节能灯已经进入平常百姓家，但是尚未普及！
什么是LED节能灯，LED节能灯的分类？
　　LED节能灯是继紧凑型荧光灯(即普通节能灯)后的新一代照明光源。

草帽型LED节能灯
相比普通节能灯，LED节能灯环保不含汞，可回收再利用，高光效，长寿命，即开即亮，耐频繁开关，光衰小，色彩丰富，可调光，变幻丰富。大量使用普通节能灯，会造成汞污染，污染土壤水源，从而间接的污染食品，环境危害不可小觑。
　　LED节能灯品种丰富，目前市面上，基本由三种种类：
　　一类：由草帽型小功率LED制成的LED节能灯，电源采用阻容降压电路。草帽型LED延用指示灯LED的封装形式，环氧树脂封装，使得LED芯片无法将热量散出，光衰严重，很多白光LED，在使用一段时间后，色温变高，渐渐成偏蓝色，变得昏暗。也有厂家致力于开发低光衰的草帽型LED，但是由于没有改变封装形式，光衰依然没有大的改观。这类LED节能灯产品，为过渡性产品，价格低，质量较差。

5050贴片LED节能灯
二类：由3528或5050贴片中功率LED制成的LED节能灯，电源也普遍采用阻容降压电路，也有部分三家采用恒流电路，相比草帽型LED，贴片LED散热稍好，有导热基板，在配合铝基板，能将一部分热量导出。但是由于还是忽视的LED的热量，很多中功率贴片LED节能灯，没有散热器，依旧使用塑料外壳，光衰依然严重。采用阻容降压低端电源，因电网电压不稳，电流有波动，亮度也有波动，价格适中，质量稍好

大功率LED节能灯
。
　　三类：由大功率贴片LED制成的LED节能灯，电源普遍采用恒流隔离电路，即有一个恒定的电流，如5W的LED，通常采用5片1瓦的LED芯片，串联，采用恒流300mA的电流源供电，宽电压电源，使电网波动时，电流没有改变，光通量即亮度维持恒定，5片贴片LED焊接在铝基板之上，再贴面于散热器上，使用热量能够及时快速的散去，保证LED芯片温度低于LED结温，从而保证LED节能灯的真实有效寿命。这类LED灯价格高，质量好，也是LED节能灯的发展方向。
　　一个好的LED节能灯，应该由四部分组成：优质的LED芯片，恒流隔离电源，相对灯具功率的合适的散热器，光扩散效果柔和不见点光源的灯罩。
　　LED芯片很重要：好的LED芯片，光效高，温升低，显色指数高，结温高，抗静电。
　　散热很重要：如果一味强调LED是冷光源，不需要散热，那是个完全的错误，在还没有开发出真正低发热的LED芯片之前，LED不加优质散热器，那么它的寿命可能还远不及现行的普通节能灯！因为光衰到初始光通量70%时，就已经标识着LED节能灯寿命终了。
　　电源很重要：是否经得了高温高湿，是否过得了高压安规，是否过得了电磁干扰(EMC/EMI)，也都是些硬性指标，也决定了LED节能灯的真实寿命，木桶效应中，电源可能就是LED节能灯的短板。
　　灯罩很关键：灯罩是LED节能灯的二次配光，现行的，有不加灯罩，有透明灯罩，有磨砂灯罩，有乳白灯罩，有光扩散灯罩几种。不加灯罩和透明灯罩，无二次配光，看得见LED，多LED即多光源，直视刺眼，且物体照射发虚。磨砂灯罩点亮能看见LED光源，物体也部分发虚。乳白灯罩点亮看不见LED光源但透光率偏低。优质的LED节能灯，普遍采用光扩散材料，在LED光线到达灯罩时，将光线扩散开去，点亮后看不见LED光源，LED节能灯成为一个大的光源，照射物体不发虚，且光扩散型灯罩普遍透光率在80%以上，效果好。
特性
　　1、 高效节能：以相同亮度比较，3W的LED节能灯333小时耗1度电，而普通60W白炽灯17小时耗1度电，普通5W节能灯200小时耗1度电。
　　2、超长寿命：半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）
　　3、健康：光线健康光线中含紫外线和红外线少，产生辐射少（普通灯光线中含有紫外线和红外线）
　　4、绿色环保：不含汞和氙等有害元素，利于回收，普通灯管中含有汞和铅等元素。
　　5、保护视力：直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）
　　6、光效率高：CREE公司实验室最高光效已达260lm/W，而市面上的单颗大功率LED也已经突破100lm/W，制成的LED节能灯，由于电源效率损耗，灯罩的光通损耗，实际光效在60lm/W，而白炽灯仅为15lm/W左右，质量好的节能灯在60lm/W左右，所以总体来说，现在LED节能灯光效与节能灯持平或略优。(2011年5月数据)
　　7、安全系数高：所需电压、电流较小，安全隐患小，于矿场等危险场所
　　8、市场潜力大：低压、直流供电，电池、太阳能供电，于边远山区及野外照明等缺电、少电场所。
led节能灯比起普通节能灯的缺点

茄菲LED节能灯
1、LED节能灯光效仍然不高，现今之LED节能光效普遍在60-70lm/W，作为新一代的光源，LED节能灯光效如果能达到120lm/W，到那时才是LED灯具的春天。 2、LED节能灯，需要相对应的散热器，在LED芯片本身发热量没有大的改善情况下，需要在散热器的结构，热管技术的应用上，进一步的发展。
　　3、LED节能灯，价格过高，LED单体价格，铝制散热器，高效恒流电源，高透光率柔和灯罩，四者成本集体推高LED成本。
　　4、显色指数不高，大部分LED节能灯显色指数没有过80，相比节能灯，还有差距。
　　因此，led节能灯目前来说，已经可以作为筒灯，射灯，吊灯所用，但是，如果想要LED节能灯大规模取代普通节能灯，仍需要LED节能灯本身，具备压倒性的优势。
如何选购LED节能灯
　　1、LED亮度（MCD）不同，价格不同。用于LED灯具的LED应符合雷射等级Ⅰ类标准。
　　2、抗静电能力抗静电能力强的LED，寿命长，因而价格高。通常抗静电大于700V的LED才能用于LED灯饰
　　3、波长一致的LED，颜色一致，如要求颜色一致，则价格高。没有LED分光分色仪的生产商很难生产色彩纯正的产品。
　　4、漏电电流LED是单向导电的发光体，如果有反向电流，则称为漏电，漏电电流大的LED，寿命短，价格低

5、发光角度用途不同的LED其发光角度不一样。特殊的发光角度，价格较高。如全漫射角，价格较高。
　　6、寿命不同品质的关键是寿命，寿命由光衰决定。光衰小、寿命长，寿命长，价格高。
　　7、晶片LED的发光体为晶片，不同的晶片，价格差异很大。日本、美国的晶片较贵，一般台湾及国产的晶片价格低于日、美（CREE）。
　　8、晶片大小晶片的大小以边长表示，大晶片LED的品质比小晶片的要好。价格同晶片大小成正比。
　　9、胶体普通的LED的胶体一般为环氧树脂，加有抗紫外线及防火剂的LED价格较贵，高品质的户外LED灯饰应抗紫外线及防火。每一种产品都会有不同的设计，不同的设计适用于不同的用途，LED灯饰的可靠性设计方面包含：电气安全、防火安全、适用环境安全、机械安全、健康安全、安全使用时间等因素。从电气安全角度看，应符合相关的国际、国家标准。
特点
　　1、节能. 白光LED的能耗仅为白炽灯的1/10，节能灯的1/4.
　　2、长寿. 寿命可达10万小时以上,对普通家庭照明可谓\"一劳永逸\".
　　3、可以工作在高速状态.节能灯如果频繁的启动或关断灯丝就会发黑很快的坏掉.

led节能灯
4、固态封装，属于冷光源类型。所以它很方便运输和安装，不怕振动。
　　5、LED技术正日新月异的在进步，它的发光效率正在取得惊人的突破，价格也在不断的降低。一个LED进入家庭的时代正在迅速到来。
　　6、环保，没有汞的有害物质。LED灯泡的组装部件可以非常容易的拆装，不用厂家回收都可以通过其它人回收。
　　7、配光技术使LED点光源扩展为面光源，增大发光面，消除眩光，升华视觉效果，消除视觉疲劳；
　　8、透镜与灯罩一体化设计。透镜同时具备聚光与防护作用，避免了光的重复浪费，让产品更加简洁美观；
　　9、大功率LED平面集群封装，及散热器与灯座一体化设计。充分保障了LED散热要求及使用寿命，从根本上满足了LED灯具结构及造型的任意设计，极具LED灯具的鲜明特色；
　　10、节能显著。采用超高亮大功率LED光源，配合高效率电源，比传统白炽灯节电80%以上，相同功率下亮度是白炽灯的10倍；
　　11、 超长寿命50,000小时以上，是传统钨丝灯的50倍以上。LED采用高可靠的先进封装工艺—共晶焊，充分保障LED的超长寿命；
　　12、无频闪。纯直流工作，消除了传统光源频闪引起的视觉疲劳；
　　13、绿色环保。不含铅、汞等污染元素，对环境没有任何污染；
　　14、耐冲击，抗雷力强，无紫外线（UV）和红外线（IR）辐射。无灯丝及玻璃外壳，没有传统灯管碎裂问题，对人体无伤害、无辐射。
　　15、低热电压下工作，安全可靠。表面温度≤60℃（环境温度Ta=25℃时）；
　　16、宽电压范围，全球通用。85V~ 264VAC全电压范围恒流，保证寿命及亮度不受电压波动影响；
　　17、采用PWM恒流技术，效率高，热量低，恒流精度高；
　　18、降低线路损耗，对电网无污染。功率因数≥0.9，谐波失真≤20%，EMI符合全球指标，降低了供电线路的电能损耗和避免了对电网的高频干扰污染；
　　19、通用标准灯头，可直接替换现有卤素灯、白炽灯、荧光灯；
　　20、发光效率可高达801m/w，多种色温可选，显色指数高，显色性好；
LED节能灯的必然性
　　LED光源是21世纪光源市场的希望，众多优点预告其未来将逐步取代传统光源，奥科委指出高亮度LED将是人类继爱迪生发明白炽灯泡之后，最伟大的发明之一，当前全球能源危机的时候，能源是一种宝贵的资源，所以节约能源是我们未来面临的问题。
　　LED作为一种新型的节能、环保的绿色光源产品，必然是未来发展的趋势。
总结
　　所以，从技术上来，LED灯与普通节能灯，各具优势，在一定时期间，应该不会取代节能灯；但随着LED灯的成本随led技术的不断提高而降低，节能灯将可以给越来越多的用户所接受，并在一定程度上取替白炽灯和节能灯，但普通节能灯也将长期存在（因为他的照明角度优势和价格的优势存在）。目前国家越来越重视照明节能及环保问题，已经在大力推行使用LED灯泡了。
　　LED照明节能环保长寿，只要成本下降到一定程度，他的经济可用性将超过荧光节能灯照明，相信老百姓会越来越认可。
