DELL E173Fpb保护的解决方法.doc

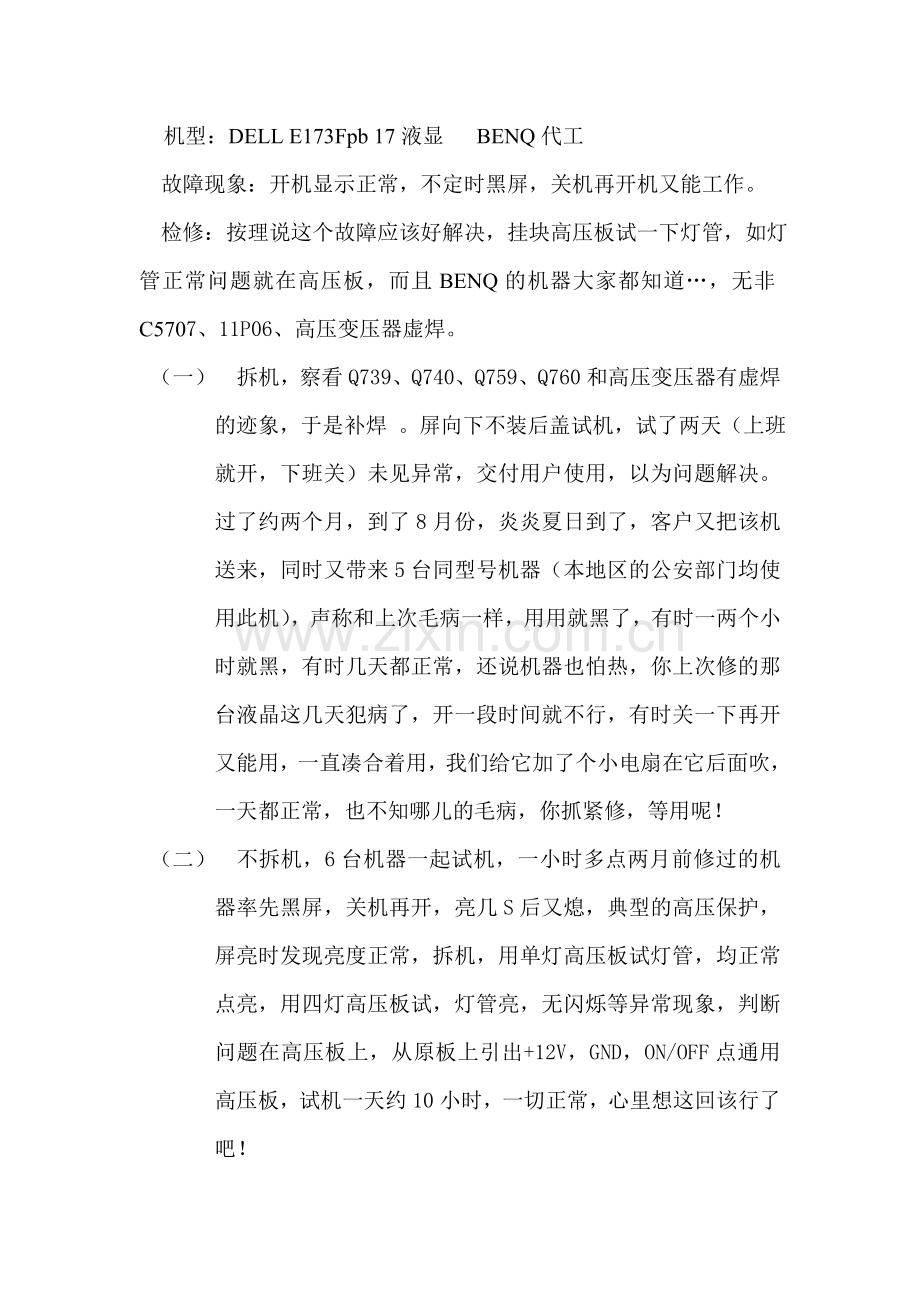

机型：DELL E173Fpb 17液显 BENQ代工
故障现象：开机显示正常，不定时黑屏，关机再开机又能工作。
检修：按理说这个故障应该好解决，挂块高压板试一下灯管，如灯管正常问题就在高压板，而且BENQ的机器大家都知道…，无非C5707、11P06、高压变压器虚焊。
（一） 拆机，察看Q739、Q740、Q759、Q760和高压变压器有虚焊的迹象，于是补焊 。屏向下不装后盖试机，试了两天（上班就开，下班关）未见异常，交付用户使用，以为问题解决。过了约两个月，到了8月份，炎炎夏日到了，客户又把该机送来，同时又带来5台同型号机器（本地区的公安部门均使用此机），声称和上次毛病一样，用用就黑了，有时一两个小时就黑，有时几天都正常，还说机器也怕热，你上次修的那台液晶这几天犯病了，开一段时间就不行，有时关一下再开又能用，一直凑合着用，我们给它加了个小电扇在它后面吹，一天都正常，也不知哪儿的毛病，你抓紧修，等用呢！
（二） 不拆机，6台机器一起试机，一小时多点两月前修过的机器率先黑屏，关机再开，亮几S后又熄，典型的高压保护，屏亮时发现亮度正常，拆机，用单灯高压板试灯管，均正常点亮，用四灯高压板试，灯管亮，无闪烁等异常现象，判断问题在高压板上，从原板上引出+12V，GND，ON/OFF点通用高压板，试机一天约10小时，一切正常，心里想这回该行了吧！

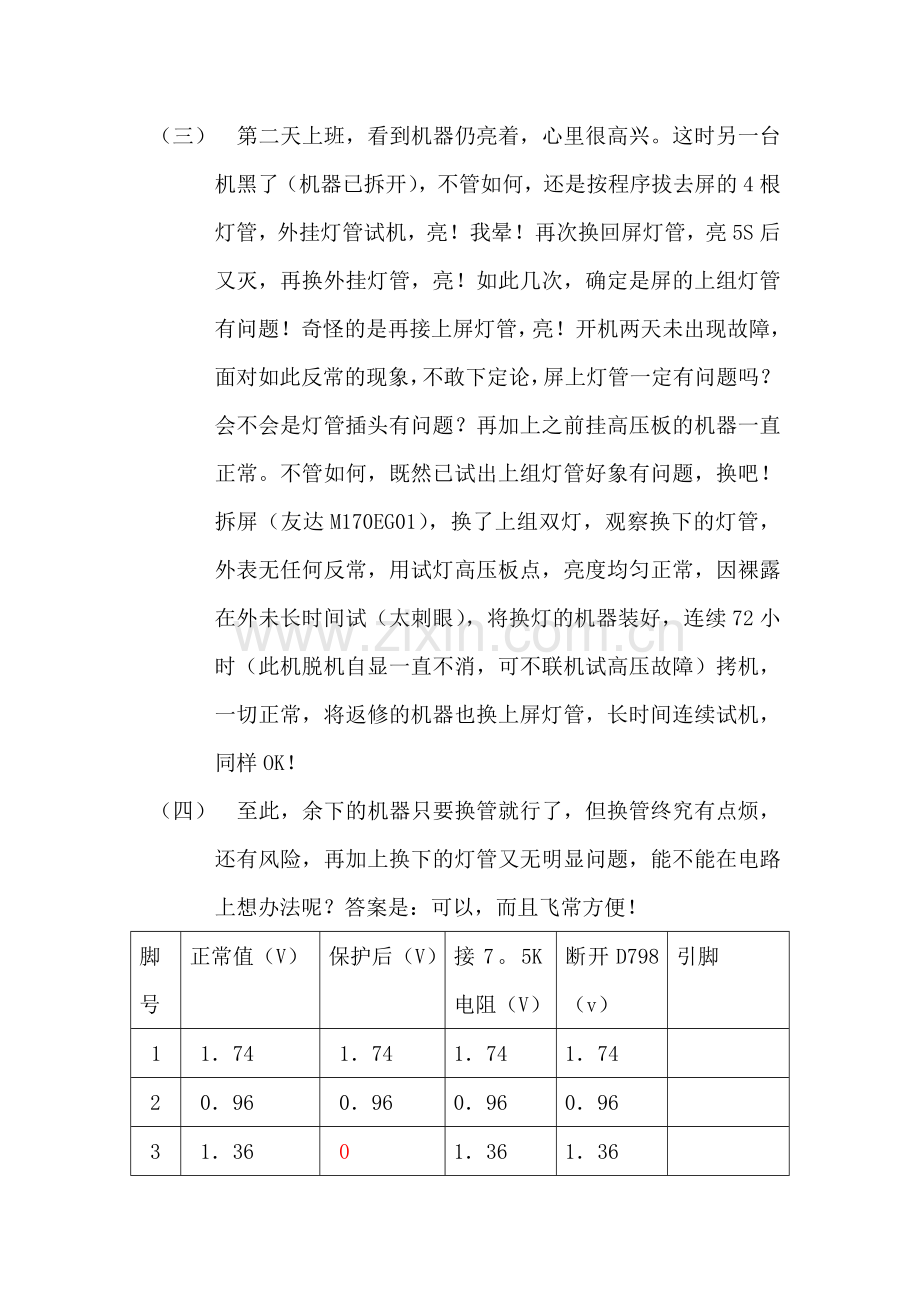

（三） 第二天上班，看到机器仍亮着，心里很高兴。这时另一台机黑了（机器已拆开），不管如何，还是按程序拔去屏的4根灯管，外挂灯管试机，亮！我晕！再次换回屏灯管，亮5S后又灭，再换外挂灯管，亮！如此几次，确定是屏的上组灯管有问题！奇怪的是再接上屏灯管，亮！开机两天未出现故障，面对如此反常的现象，不敢下定论，屏上灯管一定有问题吗？会不会是灯管插头有问题？再加上之前挂高压板的机器一直正常。不管如何，既然已试出上组灯管好象有问题，换吧！拆屏（友达M170EG01），换了上组双灯，观察换下的灯管，外表无任何反常，用试灯高压板点，亮度均匀正常，因裸露在外未长时间试（太刺眼），将换灯的机器装好，连续72小时（此机脱机自显一直不消，可不联机试高压故障）拷机，一切正常，将返修的机器也换上屏灯管，长时间连续试机，同样OK！
（四） 至此，余下的机器只要换管就行了，但换管终究有点烦，还有风险，再加上换下的灯管又无明显问题，能不能在电路上想办法呢？答案是：可以，而且飞常方便！
脚号
正常值（V）
保护后（V）
接7。5K电阻（V）
断开D798（v）
引脚
1
1．74
1．74
1．74
1．74

2
0．96
0．96
0．96
0．96

3
1．36
0
1．36
1．36

4
1．31
1．31
1．31
1．31

5
1．55
0．75
1．54
1．55

6
0
2．42
0．1
0．1

7
3．65
18．59
4．12
3．97

8
0
0
0
0

9
12．66
17．70
13．14
12．92

10
3．57
18．59
5．73
3．64

11
0
2．42
0
0

12
1．54
0．76
1．64
1．67

13
1．31
1．31
1．31
1．31

14
1．36
0
1．38
1．35

15
0．19
0．21
0．4
0．07
SCP保护
16
2．49
2．49
2．49
2．49

说明：（1）IC型号为TL1451CN，编号IC751，DIP封装
（2）7．5K电阻接在15脚与地间。
（3）IC 引脚功能大家有，就不一一列出（少打点字，嘿嘿！）
（4）灯管接入情况：用已前换下的不良灯管均点亮，用亮度不一致的灯管试机在不改电路的情况下保护，接电阻或断D798后均能点亮，我摸拟了灯管开路的情况，即人为断开管，其结果是：接1亮1，接2亮2，接3亮3。
（5）此法不是万能，我在BENQ FP71E+ Q7C4 机上做了同样的试验，其高压芯片为IC801 TL1451A贴片，解除保护的方法；（1）断D806 （2）15脚接7。5K到地，结果是：（1）以前换下的灯管均可点，不保护，（2）人为断一根灯管，15脚上升为0。55V（原为0。19V），试以前换下的双灯管，只有一套两根全接时OK，只接一根时这组灯管都不亮，但屏的另一组灯管正常点亮，而这不亮的一组灯管在DELL机上却可以随你点！
（6）常用芯片的SCP脚位：TL1451的15脚、BA9741的15脚、OZ965和OZ960的4脚、BI3101A和BI3102的5脚
（7）此法适用于机器无规律黑屏而难以判断故障所在时用，对于硬故障的黑屏还是要修，建议有条件换管的还是换，毕禁你加个电阻也得收不少银吧！
（8）以上不正之处，请指正！
