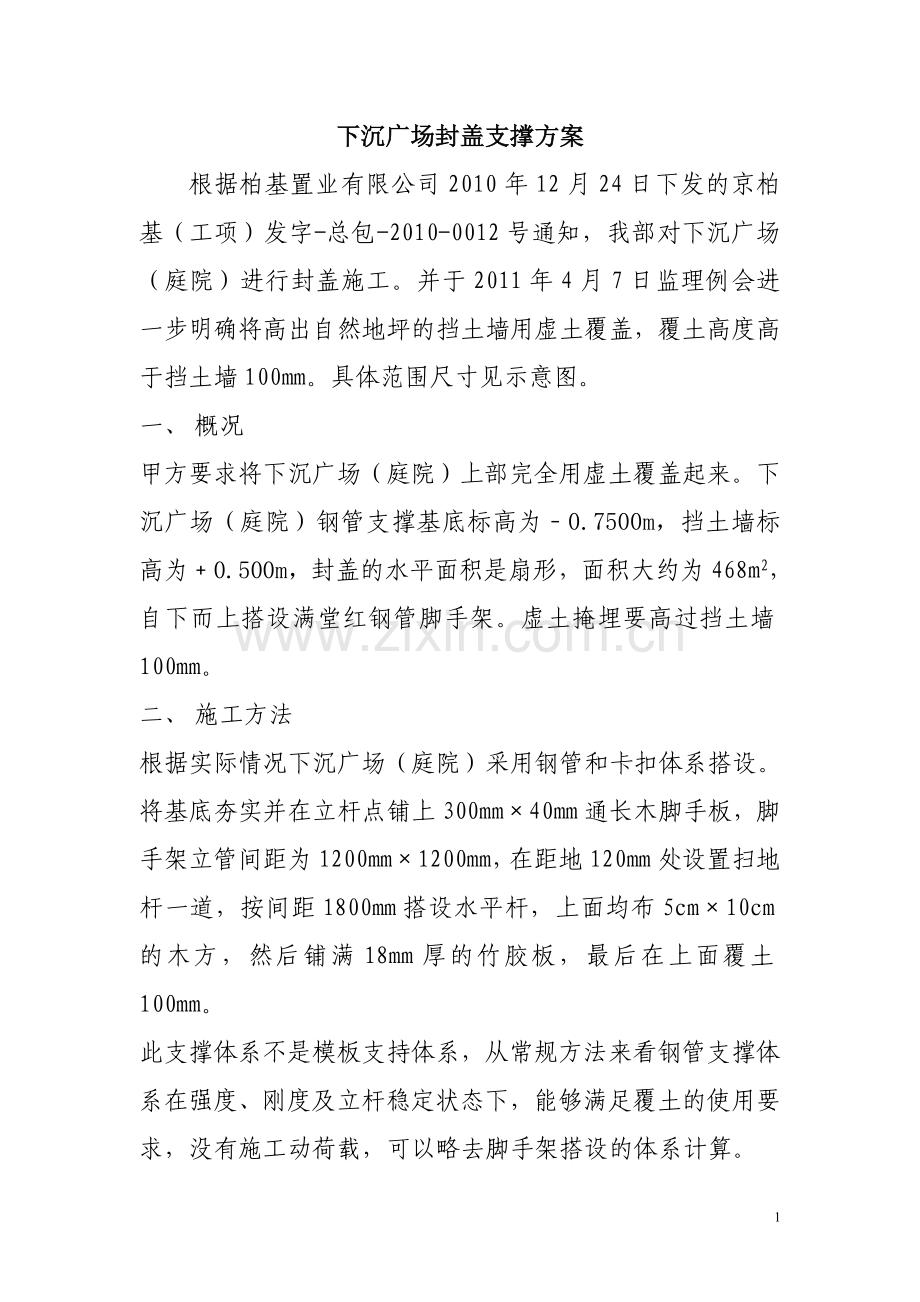

下沉广场封盖支撑方案
根据柏基置业有限公司2010年12月24日下发的京柏基（工项）发字-总包-2010-0012号通知，我部对下沉广场（庭院）进行封盖施工。并于2011年4月7日监理例会进一步明确将高出自然地坪的挡土墙用虚土覆盖，覆土高度高于挡土墙100mm。具体范围尺寸见示意图。
一、 概况
甲方要求将下沉广场（庭院）上部完全用虚土覆盖起来。下沉广场（庭院）钢管支撑基底标高为﹣0.7500m，挡土墙标高为﹢0.500m，封盖的水平面积是扇形，面积大约为468m2，自下而上搭设满堂红钢管脚手架。虚土掩埋要高过挡土墙100mm。
二、 施工方法
根据实际情况下沉广场（庭院）采用钢管和卡扣体系搭设。将基底夯实并在立杆点铺上300mm×40mm通长木脚手板，脚手架立管间距为1200mm×1200mm，在距地120mm处设置扫地杆一道，按间距1800mm搭设水平杆，上面均布5cm×10cm的木方，然后铺满18mm厚的竹胶板，最后在上面覆土100mm。
此支撑体系不是模板支持体系，从常规方法来看钢管支撑体系在强度、刚度及立杆稳定状态下，能够满足覆土的使用要求，没有施工动荷载，可以略去脚手架搭设的体系计算。
三、 施工安排
此脚手架的搭设由具有架子工操作证的专业人员搭设。在搭设前进行安全技术及交底，尽管不是模板支撑体系，但还要按照相关的规范搭设，以保证下沉广场（庭院）封盖的安全、可靠性。
四、 施工顺序
基底素土夯实→在立杆位置铺垫脚手板→将立杆用水平扫地杆锁紧→按要求搭设水平杆→将4边水平杆件牢固的支顶在墙壁上→在最上面的横杆上均布在50mm×100mm木方→满铺18mm脚手板→四周及上部覆土。
五、钢管材质要求：
1、严重锈蚀、弯曲、有裂缝的钢管严禁使用，使用的钢管应先作好防锈处理，使用的钢管应符合国标3号钢的技术要求，外径不小于48mm，壁厚不小于3.5mm。
2、有脆裂、变形、滑丝的扣件，禁止使用，扣件使用前漫泡柴油作防锈处理后，才能使用，扣件活动部位应灵活转动，当扣件夹紧钢管时，开口处的最小距离应不小于5mm，直角扣件大于500件，旋转及对接扣件大于150件，批量在场350件以内，应用一批量验收，直角扣件的数量大于3000件时，还应进行扭转刚度试验，样本数量为10件。扣件的紧固是否符合要求，可用力矩板手实测，要40-60N.M过小则扣件易滑移，过大则会引起扣件的铸铁断裂，在安装扣件时，所有扣件的开口必须向外，。

六、 安全注意事项
1) 作业人员进场前，必须学习现场的安全规定，遵守业主、监理、总包等各单位制定安全操作规章制度，进行安全技术交底;广泛宣传、教育作业人员牢固树立 “安全第一”的思想，提高安全意识；
2)必须随时携带和使用安全帽和安全带，防止机具、材料的坠落;
3)作业时要穿整洁合体并适合作业特点的工作服，不得裸身作业，要穿适合作业特点的工作鞋，不
得穿凉鞋和拖鞋;
4）不得随意拆除脚手架等临时作业设施，拆除脚手架或搭板时，需得到安全管理人员的允许，作业结束务必按脚手架拆除规范进行施工。
