上海和域电气有限公司

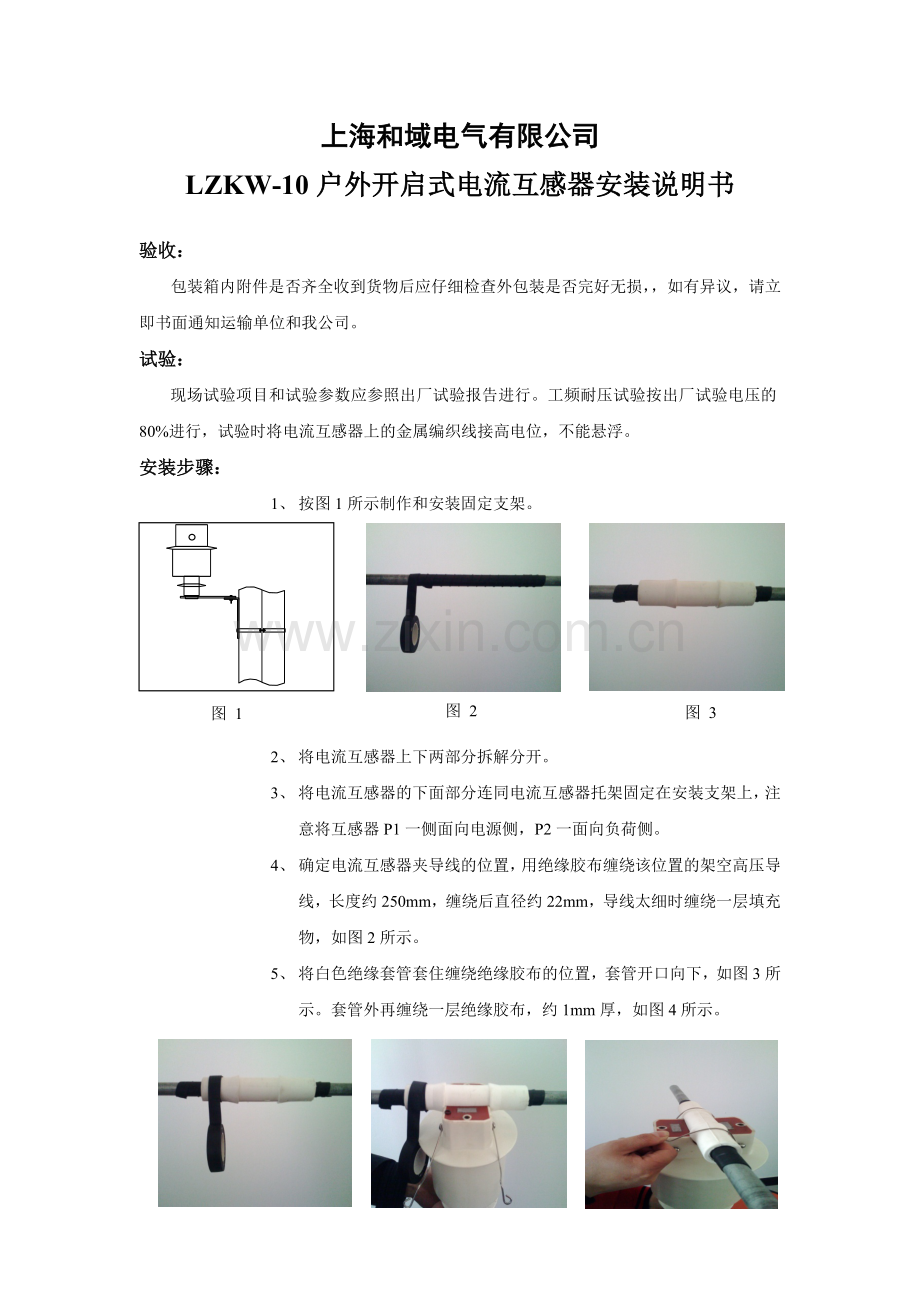

LZKW-10户外开启式电流互感器安装说明书

验收：
包装箱内附件是否齐全收到货物后应仔细检查外包装是否完好无损，，如有异议，请立即书面通知运输单位和我公司。
试验：
现场试验项目和试验参数应参照出厂试验报告进行。工频耐压试验按出厂试验电压的80%进行，试验时将电流互感器上的金属编织线接高电位，不能悬浮。
安装步骤：
1、 按图1所示制作和安装固定支架。

图 3
图 2
图 1

2、 将电流互感器上下两部分拆解分开。
3、 将电流互感器的下面部分连同电流互感器托架固定在安装支架上，注意将互感器P1一侧面向电源侧，P2一面向负荷侧。
4、 确定电流互感器夹导线的位置，用绝缘胶布缠绕该位置的架空高压导线，长度约250mm，缠绕后直径约22mm，导线太细时缠绕一层填充物，如图2所示。
5、 将白色绝缘套管套住缠绕绝缘胶布的位置，套管开口向下，如图3所示。套管外再缠绕一层绝缘胶布，约1mm厚，如图4所示。
上海和域电气有限公司
图 6
图 5
图 4
将安装了套管的架空导线放在电流互感器中心，如图5所示。
图 7
图 8
图 9
6、 将卡具卡在导线上，拧紧卡具两侧的螺丝，如图6、图7所示。

7、 安装电流互感器的上面部分，注意清洁互感器两部分的结合面，上下两部分的P2朝向同一面，对齐并固定在一起，如图8所示。
8、 用金属绑线将电流互感器上的金属编织线与架空一次导线缠绕在一起。如图9所示。
注意：
1、 S1、S2与二次导线必须可靠连接，S2必须可靠接地。
2、 在固定二次导线时必须留有长度余量，以免风摆时二次导线受力。
3、 互感器旁边1m处必须安装避雷器，使互感器免受雷击。
货物清单：
1、 开启式电流互感器，1台
2、 2*2.5mm2电缆线，10m
3、 硅橡胶防护管，一只
4、 安装托架，1只
5、 高压绝缘胶布，1卷
6、 安装说明书，1份
7、 出厂检验报告，1份
