桥接模式设置教程.doc

桥接模式放大信号设置：
步骤1：将放大器 产品插到电源上，
笔记本XP系统设置方法 在桌面上点击（网上邻居---查看我的网络---无线网络连接---右击属性---Internet协议版本 4 （TCP/IPV4）---右击属性）。使用下面的IP地址设置为192.168.1.100子网掩码设置为：255.255.255.0 然后点击“确定”生效。
笔记本WIN7系统设置方法 在桌面上点击（ 网络——网络和共享中心(右上面)——更改适配器设置（左边）---无线网络连接---右击属性---Internet协议版本 4 （TCP/IPV4）---右击属性) 。使用下面的IP地址设置为192.168.1.100子网掩码设置为：255.255.255.0 然后点击“确定”生效。
台式电脑设置方法 把网线断开，用网线单独把电脑和放大器连接起来（网线一头插上电脑网口，一头插上放大器网口），在，本地连接 ---右击属性---Internet协议版本---右击属性) 修改IP地址192.168.1.100 子网掩码设置为：255.255.255.0然后点击“确定”生效，然后用浏览器输入192.168.1.253进行步骤2设置。

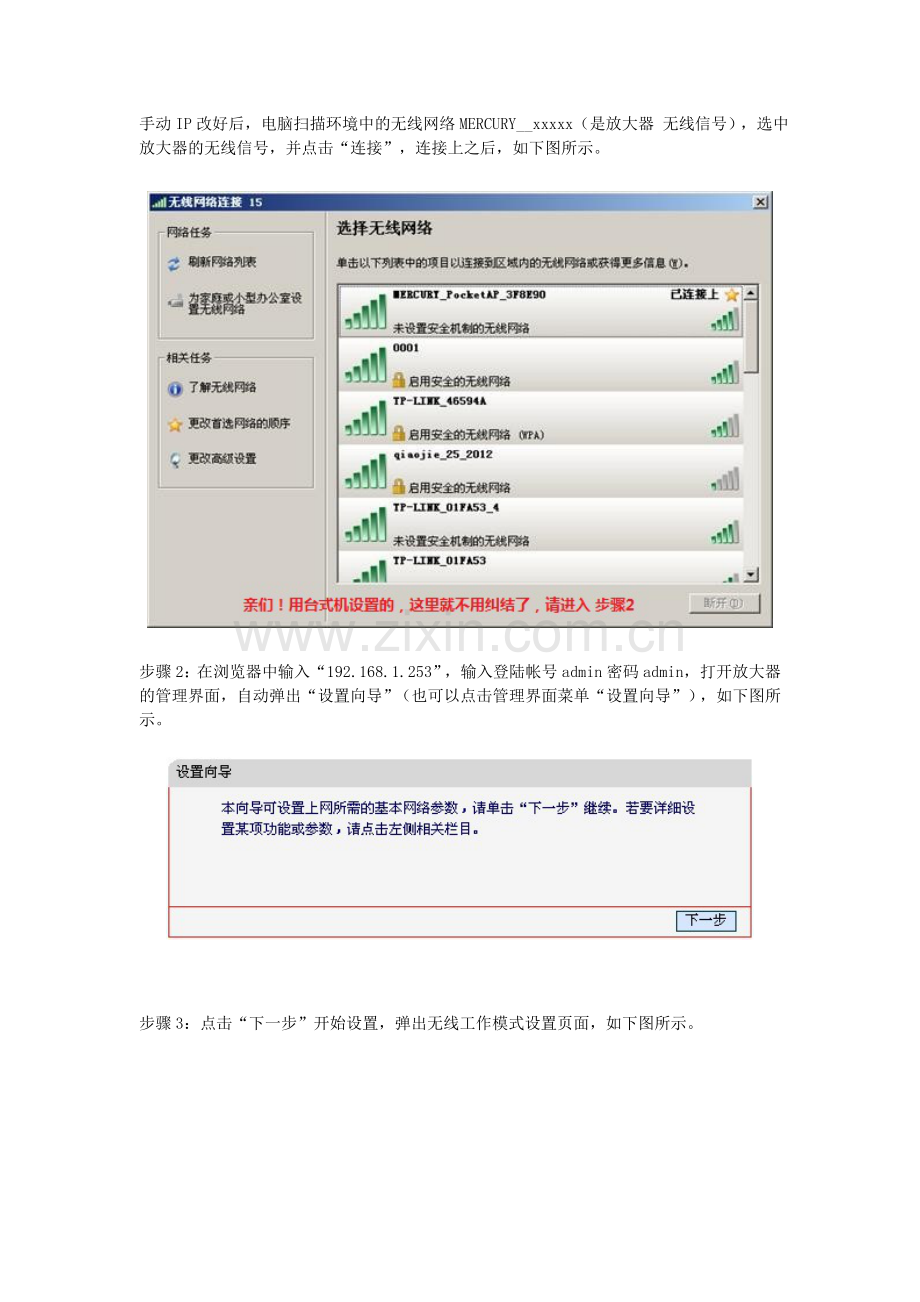

手动IP改好后，电脑扫描环境中的无线网络MERCURY__xxxxx（是放大器 无线信号），选中放大器的无线信号，并点击“连接”，连接上之后，如下图所示。

步骤2：在浏览器中输入“192.168.1.253”，输入登陆帐号admin密码admin，打开放大器的管理界面，自动弹出“设置向导”（也可以点击管理界面菜单“设置向导”），如下图所示。

步骤3：点击“下一步”开始设置，弹出无线工作模式设置页面，如下图所示。

步骤4：选择“Bridge（桥接模式）”，点击下一步，弹出无线设置页面，点击“扫描” 如下图所示。

点击“扫描”按钮，扫描环境中无线网络，找到您要放大信号的无线网络名称（SSID）点击“连接”。注意: 扫描结果时请记住原有的WIFI的信道和加密类型,点连接后依次填上。如下图所示：

请继续向下看

把下方“选择主AP加密类型和密钥”，并设置与您原有无线路由器相同的密钥类型和密钥。点击“下一步”如果提示说你信道（频段）为“xx”跟提示把信道为数字，或者在设置前就把原有的无线路由器默认为自动信道（频段）固定好为数字。如下图所示：

步骤5：击“下一步”弹出放大器 无线网络安全设置页面，是为本产品放大的信号加密。默认选择WPA-PSK/WPA2-PSK AES加密方式，推荐选择“开启无线安全”，并输入PSK密码（本例为1234567890 可与原有的无线路由器密码相同）。如下图所示：

步骤6：点击“下一步”，提示设备需要重新启动，点击“重启”，路由器自动重新启动，重新启动时一定要等进度条跑完，不然设置不会生效。如下图所示。

请继续向下看

步骤6：回到步骤1 将手动IP 192.168.1.100 改回自动获取，点击“确定”生效，如下图所示。

请继续向下看

最后大功告成
连接上放大器的信号‘MERCURY_PocketAP_xxxxx ’如果能能上网了就是设置成功，如下图所示。

注意事项!请向下看
如果要复位产品重设置：网口旁边有个小孔(Reset)，通电源状态下长按5-8秒钟蓝灯会闪三次即可
温馨提示! 针对“桥接模式”， 设置之前建议先把原有的无线路由器信道固定好，这样网络会更稳定。因为原有的无线路由器信道都默认是自动的，当路由器重启或断电时原有的无线路由器信道就会随机变化的。这时信道变了和放大器设置的信道不相同，就会连不上网了,需要重新设置更改信道的。
原由无线路由器信道固定方法：用浏览器输入192.168.1.1（不同的无线路由器会有不同的IP地址，自行查看路由器说明书IP是多少？）进入原路由器设置页面后，在无线设置---基本设置里修改信道,保存重启生效。
