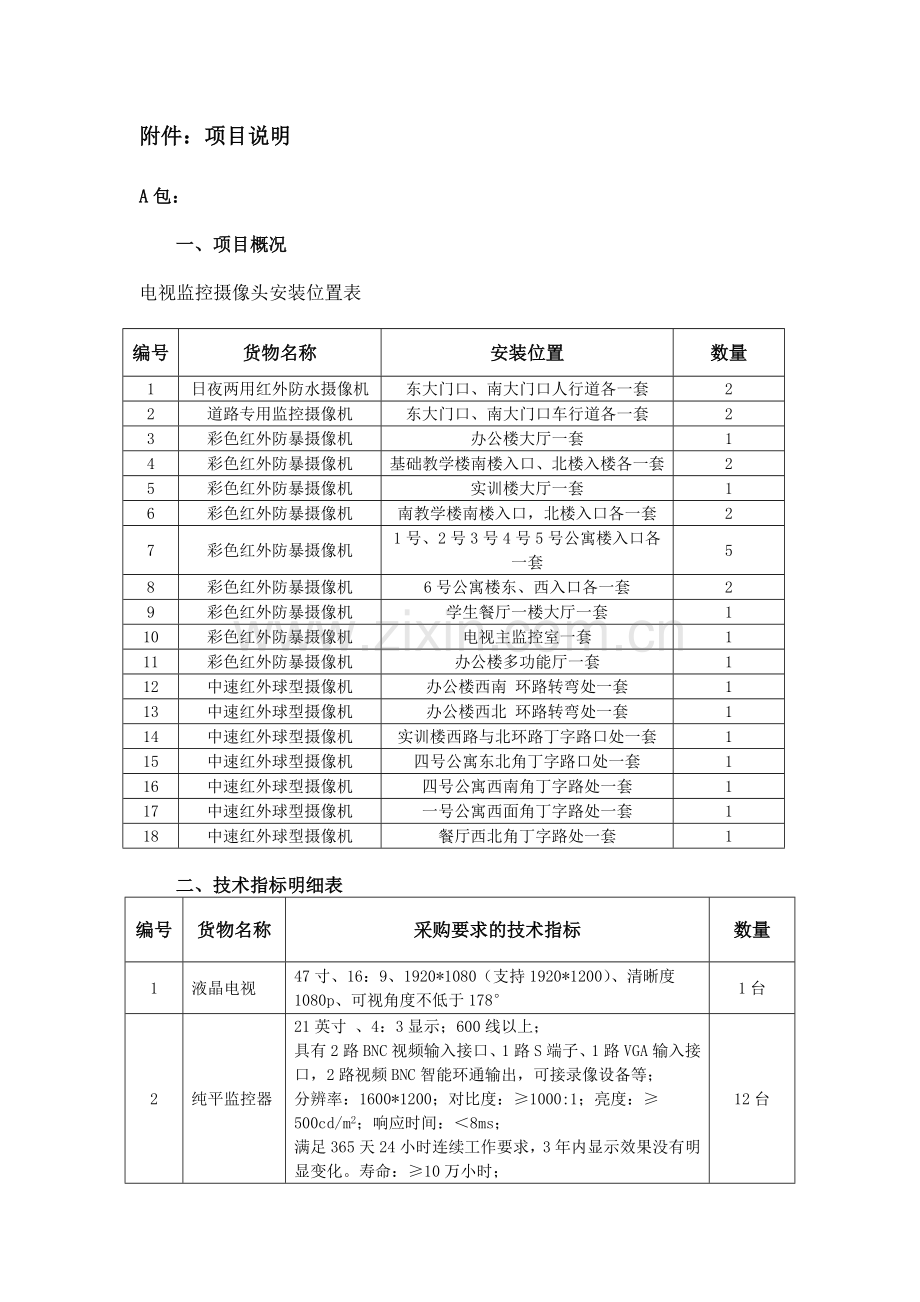

附件：项目说明

A包：

一、项目概况

电视监控摄像头安装位置表

编号
货物名称
安装位置
数量
1
日夜两用红外防水摄像机
东大门口、南大门口人行道各一套
2
2
道路专用监控摄像机
东大门口、南大门口车行道各一套
2
3
彩色红外防暴摄像机
办公楼大厅一套
1
4
彩色红外防暴摄像机
基础教学楼南楼入口、北楼入楼各一套
2
5
彩色红外防暴摄像机
实训楼大厅一套
1
6
彩色红外防暴摄像机
南教学楼南楼入口，北楼入口各一套
2
7
彩色红外防暴摄像机
1号、2号3号4号5号公寓楼入口各一套
5
8
彩色红外防暴摄像机
6号公寓楼东、西入口各一套
2
9
彩色红外防暴摄像机
学生餐厅一楼大厅一套
1
10
彩色红外防暴摄像机
电视主监控室一套
1
11
彩色红外防暴摄像机
办公楼多功能厅一套
1
12
中速红外球型摄像机
办公楼西南 环路转弯处一套
1
13
中速红外球型摄像机
办公楼西北 环路转弯处一套
1
14
中速红外球型摄像机
实训楼西路与北环路丁字路口处一套
1
15
中速红外球型摄像机
四号公寓东北角丁字路口处一套
1
16
中速红外球型摄像机
四号公寓西南角丁字路处一套
1
17
中速红外球型摄像机
一号公寓西面角丁字路处一套
1
18
中速红外球型摄像机
餐厅西北角丁字路处一套
1

二、技术指标明细表
编号
货物名称
采购要求的技术指标
数量
1
液晶电视
47寸、16：9、1920*1080（支持1920*1200）、清晰度1080p、可视角度不低于178°
1台
2
纯平监控器
21英寸 、4：3显示；600线以上；
具有2路BNC视频输入接口、1路S端子、1路VGA输入接口，2路视频BNC智能环通输出，可接录像设备等；
分辨率：1600*1200；对比度：≥1000:1；亮度：≥500cd/m2；响应时间：＜8ms；
满足365天24小时连续工作要求，3年内显示效果没有明显变化。寿命：≥10万小时；
控制系统：同步控制。
12台
3
液晶显示器
19英寸、4：3显示。
2台
4
电视墙框架
采用钢结构基础、铝塑板饰面，尺寸规格根据项目需要定制。供应商应提供屏幕墙效果图，材料规格参数等。
1套
5
稳压电源
5000VA
1台
6
操作台
长3.2米、宽0.8米，钢木结构。
1个
7
嵌入式16路硬盘录像机
视频输入：PAL制（625线/帧，25帧/秒） NTSC制（525线/帧，30帧/秒）；
★16路复合视频输入（BNC接口，1V P-P ,75Ω）；
视频输出：不少于2路。1路复合视频输出（BNC接口，1VP-P,75Ω），1路VGA输出(频率：60HZ，分辨率：1024*768)；
报警输入：不低于9路报警输入（支持常开/常闭两种形式）；
报警输出：不低于4路报警输出（常开，继电器闭合输出）；
图像分辨率：实时显示（704*576），VGA输出（1024*768）视频压缩 CIF（352*288）；　　　　　　　
画面显示：  1/4/8/9/16画面显示 ；
录像清晰度：CIF录像画质 ，图像画质可分档；
操作系统：嵌入式实时操作系统（RTOS）或Linux操作系统；
硬盘接口：PATA,SATA ，IO接口: RS485，报警输入输出；
网络接口：10M/100M自适应以太网端口。
2台
8
硬盘
2T硬盘：32缓存、单碟500G*4
4块
9
视频矩阵主机
★ 不少于48路视频输入，16路视输出；
单个CPU系统可扩展至1024路视频输入，128 路视频输出；通过联网系统可切换8192路视频输入， 128 路视频输出；可通过视频环接面板环接视频输入；
不少于8个可扩展的RS-232端口，可最多扩至32个；
全部设置菜单编程 ；
图形化的用户界面；
屏幕显示内容包括：预置位编号和标题、摄像机编号和标题、监视器状态、时间和日期；
单独的监视器巡视；
自动报警调用；
系统可分区控制：输入、输出和键盘；
基于模块化的微处理器和密集型的矩阵结构；
可控制录像机；
可控制定速和变速的云台以及快球；
可设置系统优先级和用户口令。
1台
10
主控键盘
对系统全功能操作及编程,控制恒速、变速云台、镜头、智能球，用变速摇杆控制，报警控制，巡视控制（可编程或手动执行巡视）；
RS-232端口；
波特率可选1200B、2400B、4800B、9600B波特率；
可控制128台监视器，最多可切换1024台摄像机到任意监视器上。
1个
11
多媒体软件
与本系统配套
1套
12
视频分配器
支持分辨率：不小于1600*1280。
2台
13
配电盘
符合操作室要求。
1组
14
防静电地板
操作室内铺设防静电地板，600*600*35，环保产品
1宗
15
中速红外球型摄像机
★1/3" CCD与DSP数字处理，IR镜头；
夜间红外距离≥50M；
清晰度不低于480TVL；
最低照度：0.1Lux （F1.4 5600K 30 IRE 80%)；
IP65防水等级；
含解码器、云台、支架、电源
7套
16
彩色红外防暴摄像机
★采用1/3" CCD与DSP数字处理；
夜间红外距离≥18M；
清晰度不低于480TVL；
最低照度：0.1Lux （F1.4 5600K 30 IRE 80%)
16套
17
日夜两用红外防水摄像机
★采用1/3" CCD与DSP数字处理，16MM IR镜头；
夜间红外距离≥50M；
IP65防水等级；
含支架、护罩，防水电源；
清晰度不低于480TVL；
最低照度：0.1Lux （F1.4 5600K 30 IRE 80%)
2套
18
道路专用监控摄像机
★ 0.005LUX F1.2 ；
540TV lines，彩转黑功能；
彩用强光”强抑制”功能，不会用光线强弱的变化而影响到看车牌的清晰度；
信噪比/S/N Ratio≥48db；
1/3" CCD
2套
19
8路光端机
8路视频传输；全数字，无压缩传输；支持多路RS-232、RS-422、RS-485等数据通信格式；即插即用，可带电热插拔；工业级设计；三重防雷保护；GUI网管、支持SNMP
4对
20
16路光端机
16路视频传输；全数字，无压缩传输；支持多路RS-232、RS-422、RS-485等数据通信格式；即插即用，可带电热插拔；工业级设计；三重防雷保护；GUI网管、支持SNMP
2对
21
光纤
室外8芯单模
1宗
22
电源线
1平方毫米国标线
1宗
23
电源线
0.75平方毫米国标线
1宗
24
视频线
75-5-96 国标线
1宗
25
控制线
0.75平方毫米国标线
1宗
26
工程辅材
 工程中所需所有配件及辅料
1宗

注：以上加“★”号条款，若任意一款不满足要求，按无效报价处理。

二、其他要求
1、本项目为交钥匙工程。
2、供应商应先到采购人所在地现场踏勘以充分了解施工位置、道路、储存空间、装卸限制以及任何其它足以影响报价的情况。
3、售后服务要求： 7×24小时响应。

B包：
一、项目概况
山东省泰安荣军医院安全集中监控系统，在医院内主要公共场所、办公场所、病房医疗区域、生活服务区域和其他关键部位安装数字视频监控系统，通过人防、物防、技防三防于一体，实现“全面监控，人半事倍”的目标和快速处理突发性事件的能力。
通过对医院内康复楼、办公楼、门诊楼、及宿舍楼区等重点部位安装不同类型的摄像机，对整个院区进行24小时实时监控，并建立监控中心，通过数字硬盘录像机、矩阵、电视墙等中心设备，实现各监控点图像的采集、存储、调阅和局域网及远程访问。该系统要有良好的稳定性、可靠性和可扩充能力。
（一）前端图像采集部分
本系统设计安装 55台摄像机，其中红外定焦摄像机44台，红外一体化恒速球摄像机10台、1台车牌专用摄像机。分别安装于大门、道路交叉口、门诊楼、新康复楼、办公楼、宿舍楼区等重要场所，摄像机全部采用集成红外灯的一体化摄像机，依据不同的位置特点，选用定焦或变焦镜头，部分位置还需安装红外一体化恒速球云台。具体安装位置如下：
1.新康复楼：
一楼：分别在东西楼（电）梯口安装一台红外定焦摄像机，主要监控两处人员进出情况。在收款处安装一台红外定焦摄像机，主要监控收款、交费情况。在走廊一侧安装一台红外定焦摄像机，主要监控走廊内人员流动情况。共计4台红外定焦摄像机；
二、三、五楼：分别在东西楼（电）梯口安装一台红外定焦摄像机，主要监控两处人员进出情况。在每楼护士站安装一台红外定焦摄像机，主要监控护士工作情况。三层共计安装9台红外定焦摄像机；
四、六楼：分别在东西楼（电）梯口安装一台红外定焦摄像机，主要监控两处人员进出情况，两层共计安装4台红外定焦摄像机。
2.门诊楼：
一楼：大厅内安装一台红外一体化恒速球摄像机，主要监控大厅人员进出流动及特定位置情况。走廊东西进出口各安装一台红外定焦摄像机，主要监控走廊两侧人员进出情况。北门与康复楼连接外走廊处安装一台红外定焦摄像机，主要监控北门进出人员情况。外走廊北面拐角处安装一台红外一体化恒速球摄像机，主要监控康复楼门口、食堂门口及其他重要场所，以上共计安装3台红外定焦摄像机，2台红外一体化恒速球摄像机；
二、三、四楼：分别在楼层大厅处安装一台红外一体化恒速球摄像机，主要监控大厅人员流动及特定位置情况。东西楼梯口处各安装一台红外定焦摄像机，主要监控两处人员进出情况，三层共计安装6台红外定焦摄像机，3台红外一体化恒速球摄像机。
3.康复楼：
一、二楼：分别在大厅安装一台红外定焦摄像机，主要监控大厅及电梯人员情况。分别在走廊安装一台红外定焦摄像机，两层共计安装4台红外定焦摄像机。
4.办公楼：
一楼：在大厅安装一台红外定焦摄像机，主要监控楼门口人员进出情况，在走廊东侧安装一台红外定焦摄像机，主要监控财务处安全。在走廊西面安装一台红外摄像机，监控走廊西门人员进出情况，共计安装3台红外定焦摄像机。
5.医院大门、车库及道路：
在大门口安装一台红外定焦摄像机，主要监控进出车辆人员进出情况，同时安装一台车牌专用摄像机，昼夜监控进出车辆牌照细部情况。
在门诊楼前安装一台红外一体化恒速球摄像机，主要实时监控门诊楼前、新康复楼后、及东西道路情况。
在车棚内安装一台红外定焦摄像机，主要监控所有停放（非）机动车存放情况。
在车棚外道路转弯处安装一台红外一体化恒速球摄像机，主要监控道路车辆人员流动情况。
在办公楼前车库上面安装一台红外一体化恒速球摄像机，主要监控车库及楼前车辆安全情况。
以上共计安装1台红外定焦摄像机，1台红外定焦摄像机,3台红外一体化恒速球摄像机，1台车牌专用摄像机。
6.宿舍楼：
在1.2.3.4.5.6.7.8.9号楼东北挂角各安装一台红外定焦摄像机，主要监控道路及各楼前面安全情况。在1号公寓西南角、6号公寓西北角各安装一台红外一体化恒速球摄像机，主要监控道路及周围人员车辆活动情况。以上共计安装9台红外定焦摄像机，2台红外一体化恒速球摄像机。
（二）中间供电及信号传输部分
本系统所有摄像机均根据现场具体情况提供供电，配电箱需具备防火、防雨功能，单设漏电保护开关。
1.信号传输可选用视频线缆或光缆传输方式，可根据现场具体情况合理使用，要求确保信号传输质量和稳定，布线美观隐蔽，尽可能减少路面、绿化带及其他建筑物设施的开挖修复。
2.新康复楼楼层内各监控点线缆均已敷设完毕，放置于吊顶上方，末端已引至一层监控中心位置，个别位置调整所需费用，应充分考虑在投标报价中。
（三）后端监控中心部分
本系统监控中心设置在新康复楼一层保安室，与消防中心合并使用。同时在办公楼一层保安室设置副控中心，监控院区北半部安防情况。

二、技术指标明细表

编号
货物名称
采购要求的技术指标
数量
1
红外定焦摄像机
1/4" CCD
彩色≥480TVL（0.01LUX）
黑白≥520TVL（0.001LUX）
★红外有效距离≥50m
根据现玚情况定制手动红外光圈镜头
44台
2
红外一体化恒速球摄像机
1/4"CCD
彩色≥480TVL（0.01LUX），黑白≥520TVL（0.001LUX）
光学变焦≥18倍，数字放大≥12倍（4.1-73.8mm）
护罩≥6.5吋
内置水平范围0-360°，垂直±45°
预置位≥64
★红外有效距离≥100米
10台
3
车牌专用摄像机
1/3" CCD
彩色≥480TVL（0LUX）
配备防眩光灯
夜间可清晰拍摄车牌号码
1台
4
16路嵌入式硬盘录像机
视频标准 ：PAL(625线，50场/秒），NTSC(525线，60场/秒）
视频输入：16路复合视频(NTSC/PAL),BNC（1.0VP-P， 75Ω）
视频输出：1路复合视频（PAL/NTSC）BNC（1.0VP-P，75Ω），
1路VGA输出(16路带有2路BNC输出)
系统资源：同时多路录像，同时录像回放，同时网络操作
监视屏幕：1/4/8/9/16画面显示
★PAL实时监视 D1，回放CIF格式
图像压缩：H.264限定码流、H.264可变码流
报警输入：8路电压值报警输入16路报警输入
4台
5
硬盘
SATA 保存每一路图像15*24小时以上

6
矩阵控制主机
带宽：17MHz 12MHz范围内±0.5dB
信噪比：-65dB(Vp-p与有效值噪声之比)
切换：全交叉点矩阵完全切换
视频输入：BNC 96路
视频输出：BNC 16路
含副控部分所需扩展配件
1台
7
矩阵控制键盘（主副控）
与矩阵控制主机配套
2台
8
显示器
19”液晶
4台
9
UPS电源
2KVA 延时1小时
1台
10
操作台
钢板冲压成型 喷塑 四联豪华钢琴型 根据现场情况定做
1组
11
电视墙
钢板冲压成型 喷塑 （含16台21”100HZ监视器）4*4摆放
1组
12
防静电地板
600*600mm
1宗
13
光端机
8路
2台
14
安装立杆
3.5米铁制喷漆，直径≥200mm
5根
15
防雷设备
户外三合一防雷模块
15套
16
视频线
RVV75-5
1宗
17
电源线
RVV2*1.0
1宗
18
控制线
RVVP2*1.0
1宗
19
光缆
单模12芯
1宗
20
辅助材料
包含工程所需管槽、相应配电箱等
1宗

注：以上加“★”号条款，若任意一款不满足要求，按无效报价处理。

三、其他要求
1、本项目为交钥匙工程。
2、供应商应先到采购人所在地现场踏勘以充分了解施工位置、道路、储存空间、装卸限制以及任何其它足以影响报价的情况。
3、售后服务要求： 7×24小时响应。

C包：
一、项目概况

（一）安装位置
1、办公楼四周共安装5台100米红外摄像机。
2、办公楼前安装1台高速球摄像机。
3、办公楼地下室分别在两条走廊的一端各设1台80米红外摄像机；地下室一角安装1台红外半球摄像机。
4、办公楼一楼在一条走廊的一端安装1台80米红外摄像机，一楼大厅安装1台红外半球摄像机及1台匀速球摄像机。
5、办公楼二楼至六楼分别在两条走廊的一端各安装1台80米红外摄像机。
6、西院安装1台80米红外摄像机，2台匀速球摄像机。
7、餐厅吧台和餐厅各安装1台红外半球摄像机。
8、餐厅操作间安装3台红外半球摄像机。
9、两部电梯各安装1台电梯专用摄像机。
10、一楼吧台、一楼干部值班室各设1台液晶电视进行图像显示。
11、三楼机房设2台液晶电视，从三楼机房通过视频分配器至一楼吧台、一楼干部值班室的液晶显示器。
（二）安装要求
1、安装全部设备后，设备能全部正常运转，并满足对各停车场、楼层及地下室的监控。
2、图像信号传输、显示时要达到清晰、连贯，同时具有日夜转换功能。
3、监控室录像资料在播放时可暂停和快进，所有录像资料在保证高画质的前提下能保存15天以上，一楼吧台及一楼干部值班室只能对前端设备进行切换和控制，不能修改或删除监控数据内容。
4、可以通过网络对监控图像进行调看。
5、监控设备安装后不影响办公楼内外部的整洁美观。

二、技术指标明细表

编号
货物名称
安装位置
采购要求的技术指标
数量
1
16路硬盘录像机
3楼机房
16路视频输入，4路视频输出
H.264视频编码压缩
可连接视频矩阵等设备
支持事件压缩功能
支持DDNS、NTP功能
支持多种解码器协议
支持通过网络设置参数、预览图像及云台控制
支持键盘控制
支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份
支持USB鼠标
支持1 路VGA和1 路BNC视频输出
2台
2
控制矩阵
3楼机房
单机最大64路视频输入，16路视频输出
菜单综合设置  中英文菜单显示可选择
系统时间、日期、运行状态、摄像机标题屏示
键盘口令输入  优先级操作
系统可分区  管理系统安全
自由、程序、同步、群组切换多种切换方式
视频切换、音频切换、报警控制三位一体
控制恒速或变速云台/控制电动镜头
内置16路报警输入/2路报警联动输出
 报警后联动视频切换、音频切换、自动录像
报警输出可编程   报警状态输出
RS-485通讯 RS-422通讯 RS-232通讯
1台
3
液晶电视
3楼机房2台
1楼大厅1台
1楼休息室1台
屏幕尺寸（英尺）：26
屏幕比例：16：9
分辨率：1366×768
输入： HDMI×1,VGA×1,AV×1,S-Video×1,色差×1

4台
4
室外高速球摄像机

楼北院
360°连续旋转，0-200°/秒可调
★≥128个预置位
RS-485控制，集成多协议．波特率可选
4路报警输入，1路报警输出
方位坐标显示功能
软地址编辑功能
有效像素:≥752H×582V
水平分辨率:≥540TVL
同步:内同步/外同步
信噪比:≥50dB
电子快门:1/50～1/10000秒
最低照度:0.01Lux
镜头变焦:光学27X 数码10X
1
5
室内匀速球摄像机

1楼大厅1台
西院2台
355°连续旋转，0-15°/秒可调
软地址编辑功能
RS-485控制，集成多协议．波特率可选
采用AC24V电源，可实现外同步
有效像素:≥752H×582V
水平分辨率:≥540TVL
同步:内同步/外同步
信噪比:≥50dB
电子快门:1/50～1/10000秒
最低照度:0.01Lux
镜头变焦:光学27X 数码10X
3台
6
红外半球摄像机
地下室大厅1台
厨房2台
冷库1台
餐厅1台
吧台1台
一楼大厅1台
图像传感器：1/3"CCD
有效像素：≥752(H)X582(V)
信噪比：≥50dB
水平清晰度：≥540TVL
同步方式：内同步
自动增益控制：自动
白平衡：自动
7台
7
100米红外摄像机
楼北院1台
楼东院1台
楼南院1台
楼西院2台
★成像器件: 双CCD芯片
水平分辨率: ≥彩色540TVL/黑白600TVL
镜 头：22X
像　　素：PAL:752（H）×582（V）
红外有效距离：100米以上
防水级别：IP65
5台
8
80米红外摄像机
2至6楼东西、南北走廊各1台共10台
1楼走廊1台
地下室走廊2台
西院走廊1台
图像传感器：1/3"CCD
有效像素：≥752(H)X582(V)
信噪比：≥50dB
水平清晰度：≥540TVL
同步方式：内同步
自动增益控制：自动
白平衡：自动

14台
9
电梯专用摄像机
两部电梯
1/3" CCD  彩色蝶型摄像机
同步系统 ：内同步
解析度：≥540线
最低照度：0.8Lux
像素： PAL：537 (H) × 597 (V)
白平衡：自动
增益控制：自动
信噪比：≥50dB(AGC off)
2台
10
控制键盘
一楼大厅监控端
一楼休息室监控端
液晶显示屏显示摄像机图像号码
用户密码输入、操作安全可靠
云台镜头控制、变速操纵杆控制变速球型摄像机
监视器/摄像机选择、液晶显示屏显示运行状态
控制解码器、画面分割器、数字录像机
控制多台网络矩阵、系统菜单综合设置
报警布防、撤防、报警联动功能
通过编程可设定系统规模、控制范围
总线自动巡更线路故障报警功能
通讯方式: RS-485半双工
通讯速率:9600bit/s
接口:八芯电话插座
2个
11
解码器
100米红外使用
全天候解码器，支持多种常用控制协议
5个
12
云台
100米红外使用
全钢云台
5个
13
电源

与本系统摄像机配套使用
23个
14
支架

与本系统摄像机配套使用
25个
15
硬盘
硬盘录像机使用
500G
5块
16
监控视频线

75-5
4500米
17
监控电源线

RVV2*1.0
2000米
18
监控控制线

RVVP2*0.5
2000米
19
工程辅材

一宗
注：以上加“★”号条款，若任意一款不满足要求，按无效报价处理。

三、其他要求
1、本项目为交钥匙工程。
2、供应商应先到采购人所在地现场踏勘以充分了解施工位置、道路、储存空间、装卸限制以及任何其它足以影响报价的情况。
3、售后服务要求： 7×24小时响应。
