新型烛式过滤器 　　 大连华氏流体设备有限公司

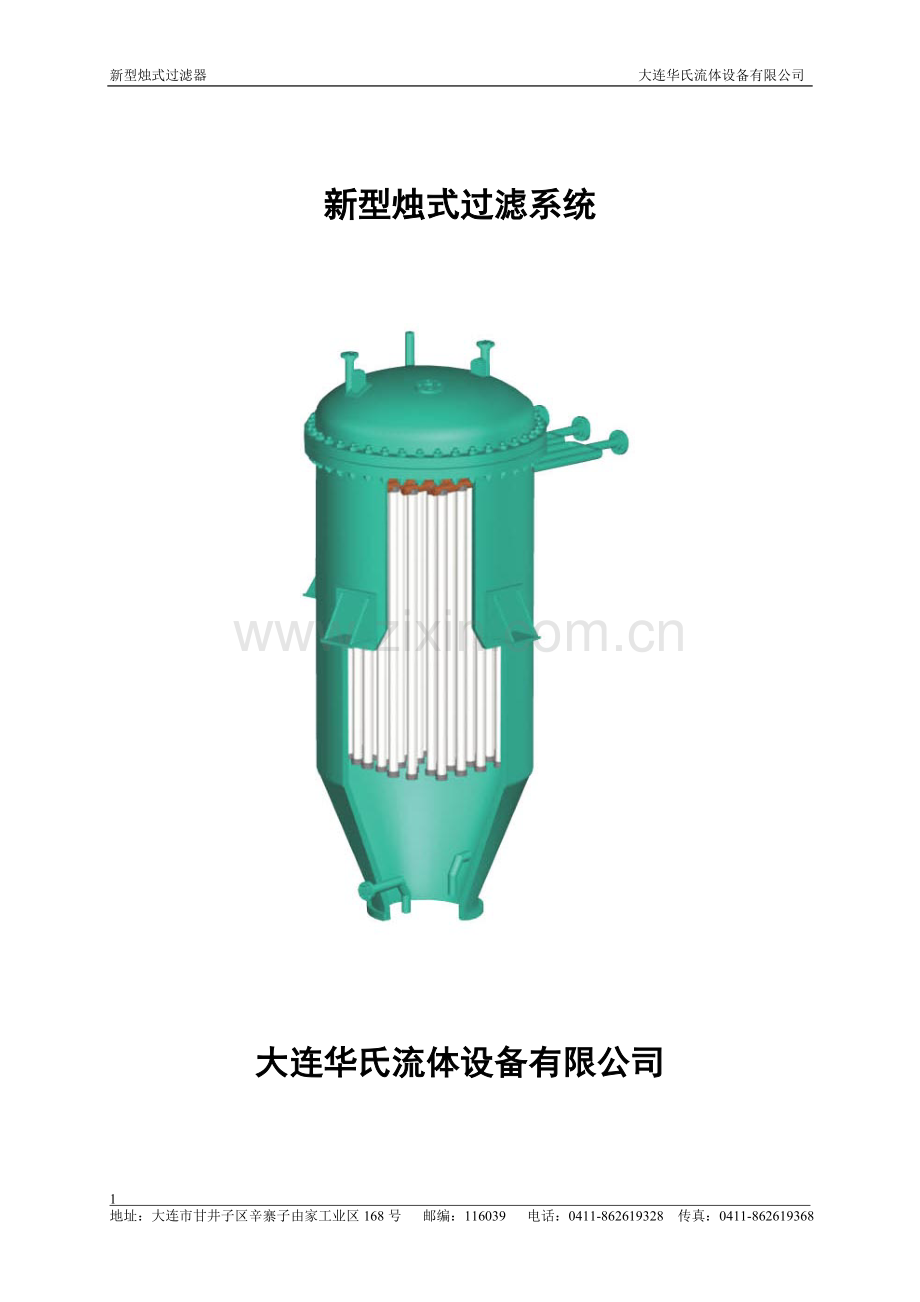

新型烛式过滤系统

大连华氏流体设备有限公司

我公司新型烛式过滤系统具备完整的标准化设计, 同时利用了国内外先进的专利技术并在总结了许多工业工艺的基础上,开发出各种适应不同工艺点位应用的新型过滤设备及系统。
一、工作原理
未滤液由滤器入口进入过滤器，经滤芯拦截杂质后，滤出液由出口流出，进入清液储罐。随着过滤进行，滤饼层不断增厚，过滤阻力不断增大。当达到设定压差时，需对过滤元件进行反洗。先关闭进液、出液口，向罐体内通入压缩气体，将过滤器罐体内残液压滤完。反洗过滤柱时，在过滤器滤后液出口通入压缩气体吹胀滤布，使拦截的滤饼及滤布缝隙中的杂质脱落，由下部排放口排出。
产品主要特点：
l 滤饼可在线脱水
l 残液可在线滤除，实现干渣排放

l 滤芯在线脱饼
l 操作简便，安全可靠
l 全密闭运行，无环境污染

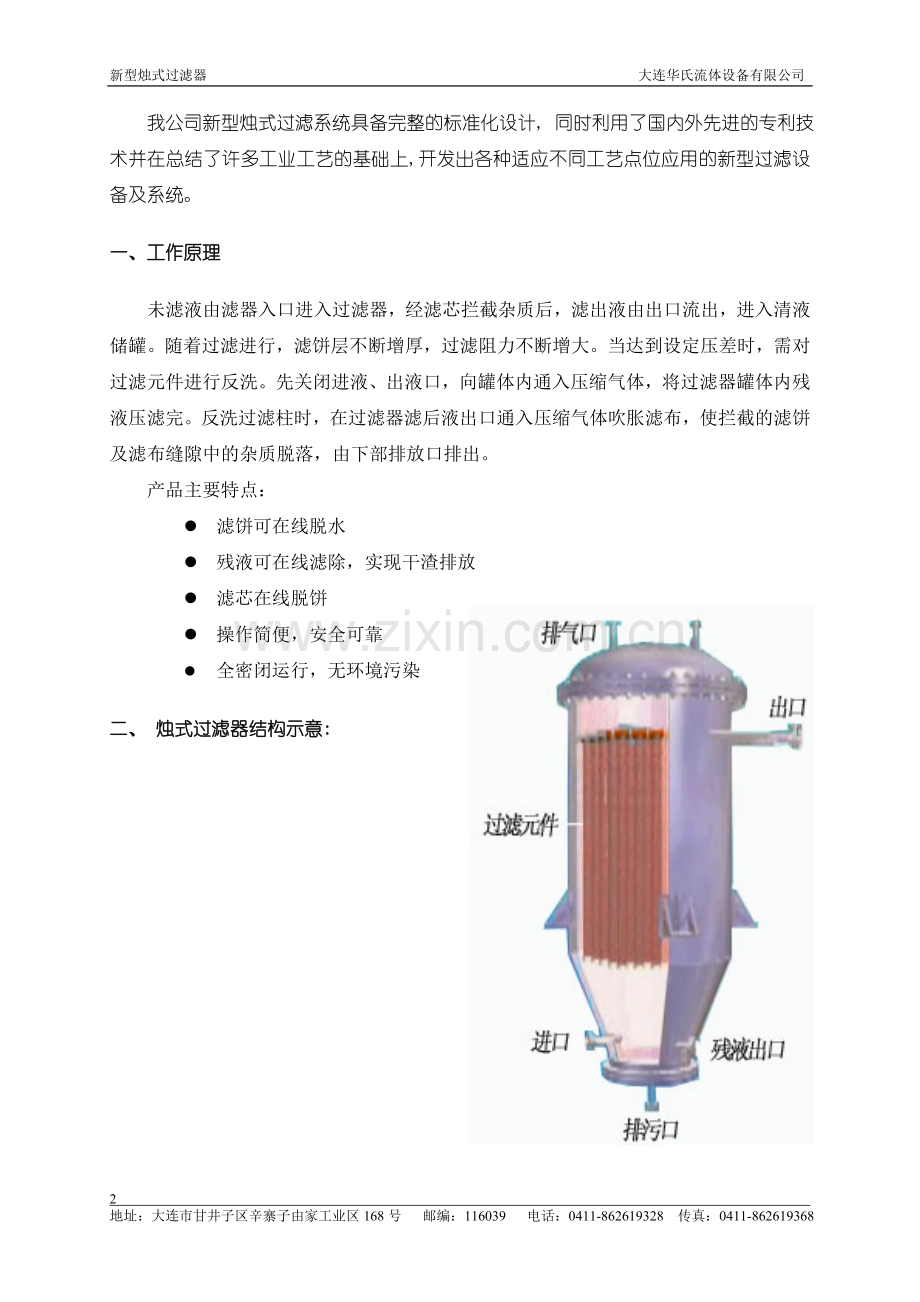

二、 烛式过滤器结构示意:

三、滤芯的结构
我司提供的烛式过滤系统有多种滤芯结构供选择。根据用户具体工艺点位和精度要求，选择滤芯结构。

滤芯反清洗状态
过滤元件反洗时, 滤布从折叠状膨胀成圆筒状,使得滤饼层得到彻底剥落。

四、残液的过滤
当过滤罐体内的残液液位低于滤芯组件时,利用泵把剩余残液提升至顶端,通过喷嘴喷淋撒落在滤饼上,在压缩气体的压力下,得到过滤.这样就解决了残液浪费的弊病.
五、典型的工艺流程图
下图为需添加助滤剂过滤工艺介质的系统图之一

4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
