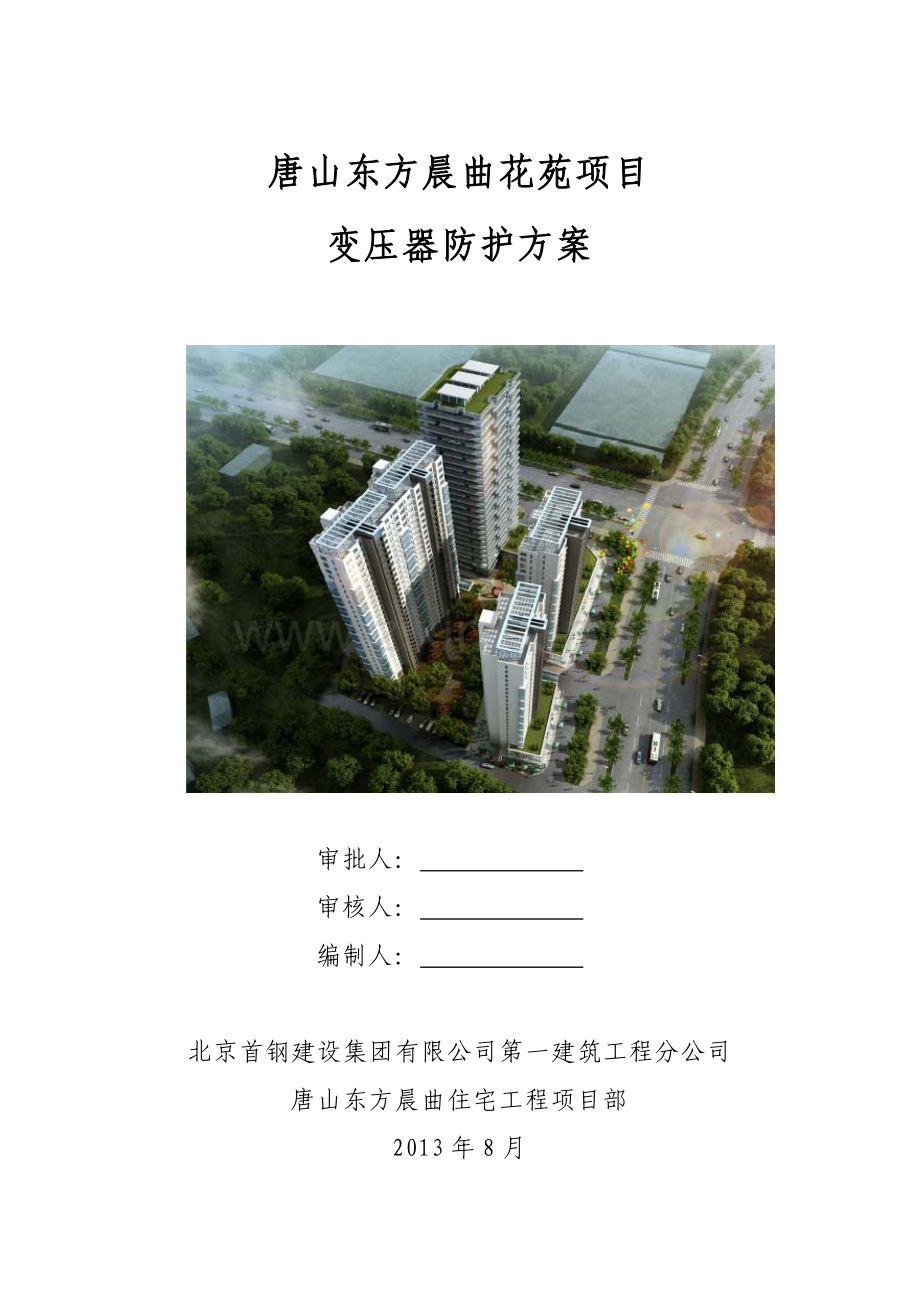

变压器防护架搭设方案.doc_第1页
第1页 / 共7页
变压器防护架搭设方案.doc_第2页
第2页 / 共7页


点击查看更多>>
资源描述
唐山东方晨曲花苑项目 变压器防护方案 审批人: 审核人: 编制人: 北京首钢建设集团有限公司第一建筑工程分公司 唐山东方晨曲住宅工程项目部 2013年8月 唐山东方晨曲花苑项目变压器防护方案 目 录 一、工程概况 1 二、编制依据 1 三、技术要求 1 四、材料准备及要求 1 五、主要施工方法 1 六、安全注意事项 2 附图:变压器防护附图 1 一、工程概况 东方晨曲花苑项目位于路北区河北路与河西路交叉口河北桥西北处,南依环城水系,东临河北路,北接河北小区。 施工场地西北角侧位置设有315KVA变压器两台,为现场施工临时变压器。该变压器所处位置在施工塔吊回转半径之内。为确保施工安全经甲方同意,需将变压器周围搭设防护架一座,同时在变压器周圈设置围栏,见附图。 二、编制依据:《施工现场临时用电安全技术规范》JGJ46-2005 三、技术要求 1、根据施工用电规范要求,防护架水平距离必须与变压器和高压线满足1.7m,防护架高度必须高于引入线1.7m,防护架采用松木杆搭设。在双排防护架外立杆外侧挂防火大眼网,顶部采用大眼网和木跳板双层防护。 2、底部周圈防护围栏采用钢板网,高度1.7m,设置0.8m宽外开门一个,位置位于防护架外侧。 四、材料准备及要求 1、防护架立杆及水平杆均采用φ10~φ12cm松木杆,长度6m。要求无腐朽、折裂、枯节等易折材料,绑扎采用8#镀锌铁丝(双股)。 2、防护架顶部及外立杆外侧挂设防火大眼网。 3、脚手板:木跳板应用厚度不小于5cm的杉木或松木板,宽度20~30cm,长度3m。木跳板不得使用有腐朽、裂缝、斜纹及大横透节的板材。 4、围栏使用高度1.5m菱形钢板网,立柱及边框使用L50*5角钢。 五、主要施工方法 1、防护架外形尺寸4.7m*9m,按单排搭设,斜杆支撑,立杆间距1.5m,大横杆步距1.8m,立杆直接安放在水泥地面底部设置扫地杆,距地0.2m,沿高度方向与水泥电线杆设置两道拉结杆,四面分别布置剪刀撑。 2、根据方案图先放线,确保立杆间距和位置,洒上灰线,然后放设第一层立杆,立杆高度为9.7m(高压线最高点7.5m)。 3、第一层立杆设置完绑顺水杆,要求四面交圈,将第一层立杆全部绑完顺水杆后,再接第二层立杆,第二层立杆与第一层立杆搭接要求≥1.0m。 4、第二层立杆搭接完后进行斜杆支撑搭设及水平杆交圈搭设。 5、四面围护架绑完后绑扎与水泥电线杆的水平拉杆,间距3m,沿高度设置2道。 6、每个立面均设置剪刀撑斜撑,剪刀撑与地面夹角为45°—60°。 7、顶端水平杆设置在9.5m位置,然后沿防护架短边方向满铺木跳板,使用8#镀锌铁丝与水平绑扎。 8、防护架顶部短方向设置一道水平杆,长方向两道水平杆,具体位置见附图。 9、在防护架顶部挂设大眼网,与立杆绑扎,绑扎时不须绷紧使大眼网有一定的垂度;防护架侧面、围栏之上部位挂设大眼网。 10、围栏做法:先将角钢立柱直接与砼地面预埋件进行焊接,间距2m,高度1.7m,然后将1.5m高钢丝网片与立柱焊接,网片距地0.2m,并在网片上下各设置角钢边框;在围栏南侧位置设置0.8m外开门1个。 六、安全注意事项 1、搭设防护架时断电作业。 2、作业时必须两个人以上协作施工,并设一专人进行监护。 3、所有操作人员均须穿戴齐全安全保护用品,包括安全帽、安全带、手套和工作服。 4、有高血压病症人员禁止高空作业。 5、施工人员严禁酒后上高作业。 6、遇五级以上风力时停止高空作业。 7、当现场作业时,由专职电工工长现场监护。 8、现场搭设时由项目专职安全员王满义现场监护。 9、防护架搭设完毕后,由技术负责人组织土建工长、安全员、架工班长进行验收,自检合格后,并报监理及业主进行验收。 第5页,共5页 唐山东方晨曲花苑项目变压器防护方案
