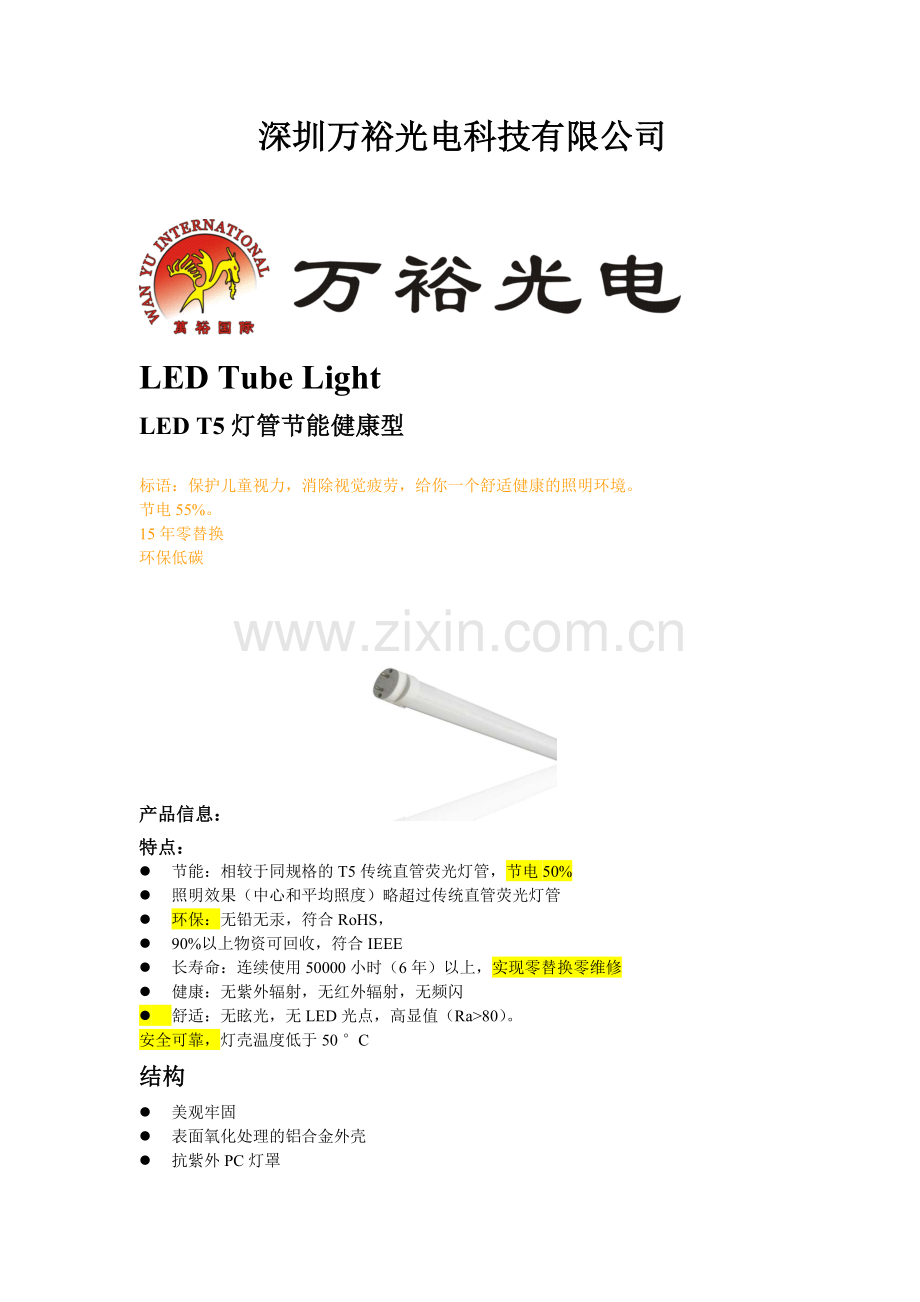

深圳万裕光电科技有限公司

LED Tube Light
LED T5灯管节能健康型

标语：保护儿童视力，消除视觉疲劳，给你一个舒适健康的照明环境。
节电55%。
15年零替换
环保低碳

产品信息：
特点：
l 节能：相较于同规格的T5传统直管荧光灯管，节电50%
l 照明效果（中心和平均照度）略超过传统直管荧光灯管
l 环保：无铅无汞，符合RoHS，
l 90%以上物资可回收，符合IEEE
l 长寿命：连续使用50000小时（6年）以上，实现零替换零维修
l 健康：无紫外辐射，无红外辐射，无频闪
l 舒适：无眩光，无LED光点，高显值（Ra>80）。
安全可靠，灯壳温度低于50 °C
结构
l 美观牢固
l 表面氧化处理的铝合金外壳
l 抗紫外PC灯罩

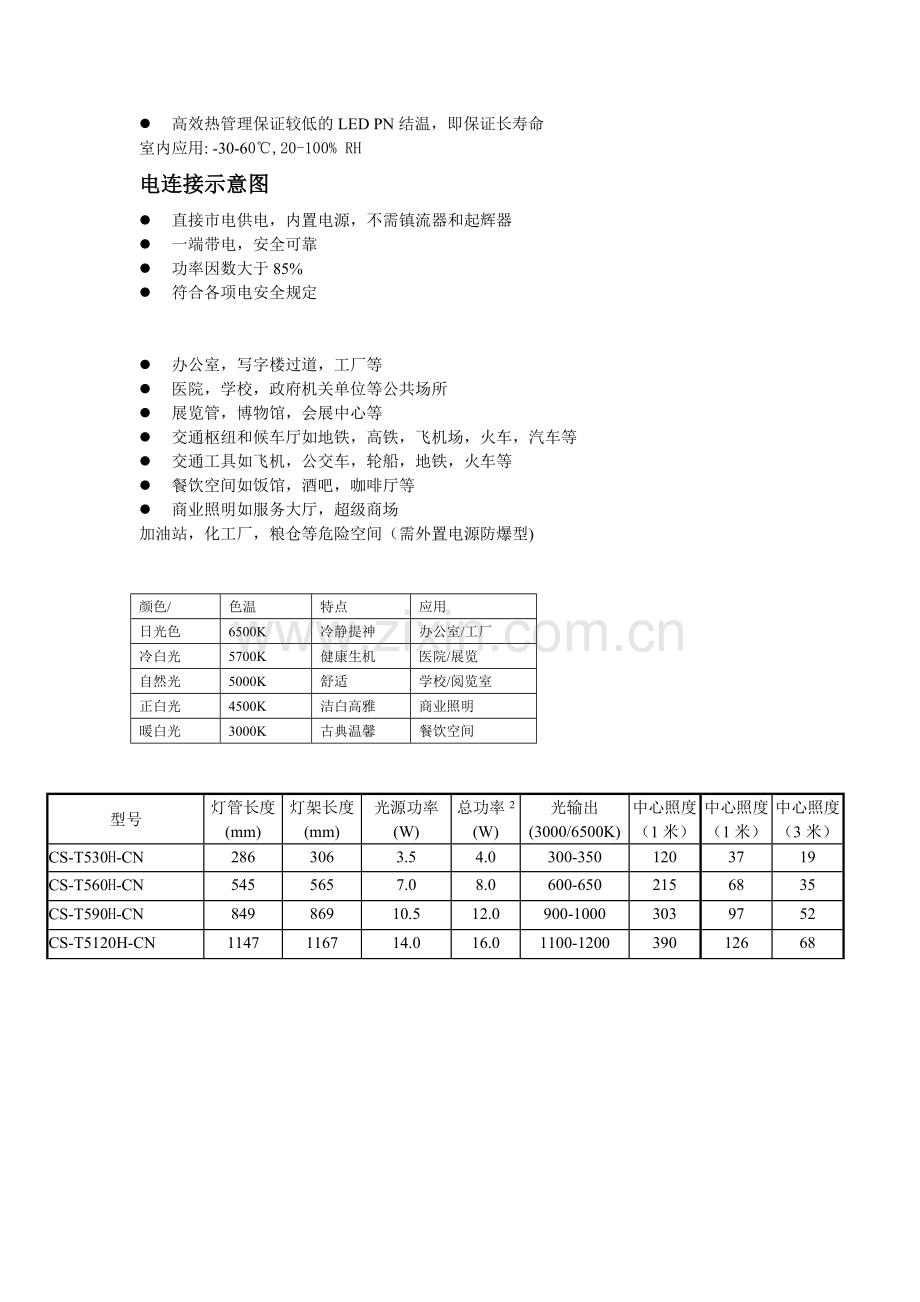

l 高效热管理保证较低的LED PN结温，即保证长寿命
室内应用: -30-60℃,20-100% RH
电连接示意图
l 直接市电供电，内置电源，不需镇流器和起辉器
l 一端带电，安全可靠
l 功率因数大于85%
l 符合各项电安全规定

l 办公室，写字楼过道，工厂等
l 医院，学校，政府机关单位等公共场所
l 展览管，博物馆，会展中心等
l 交通枢纽和候车厅如地铁，高铁，飞机场，火车，汽车等
l 交通工具如飞机，公交车，轮船，地铁，火车等
l 餐饮空间如饭馆，酒吧，咖啡厅等
l 商业照明如服务大厅，超级商场
加油站，化工厂，粮仓等危险空间（需外置电源防爆型)

颜色/
色温
特点
应用
日光色
6500K
冷静提神
办公室/工厂
冷白光
5700K
健康生机
医院/展览
自然光
5000K
舒适
学校/阅览室
正白光
4500K
洁白高雅
商业照明
暖白光
3000K
古典温馨
餐饮空间

型号
灯管长度
(mm)
灯架长度
(mm)
光源功率
(W)
总功率2
(W)
光输出
(3000/6500K)
中心照度
（1米）
中心照度
（1米）
中心照度
（3米）
CS-T530H-CN
286
306
3.5
4.0
300-350
120
37
19
CS-T560H-CN
545
565
7.0
8.0
600-650
215
68
35
CS-T590H-CN
849
869
10.5
12.0
900-1000
303
97
52
CS-T5120H-CN
1147
1167
14.0
16.0
1100-1200
390
126
68
