潜水等水位线图的判读
一、基本知识
　　潜水等水位线图即地下水的等值线图。要对其作出正确的判断，首先必须搞清潜水的几个基本要素。如图1，潜水面即潜水的自由表面（B）；潜水埋藏深度即潜水面至地表的距离（h）；潜水位即潜水面上任一点的海拔（H）；潜水含水层厚度即潜水面至隔水底板的垂直距离（m）。

　　图1
　　二、判读方法
　　1. 潜水的流向：
　　潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是与潜水等水位线垂直且由潜水位数值大的指向潜水位数值小的短线，如图2中的箭头指向。

　　图2
　　2. 潜水的埋藏深度：

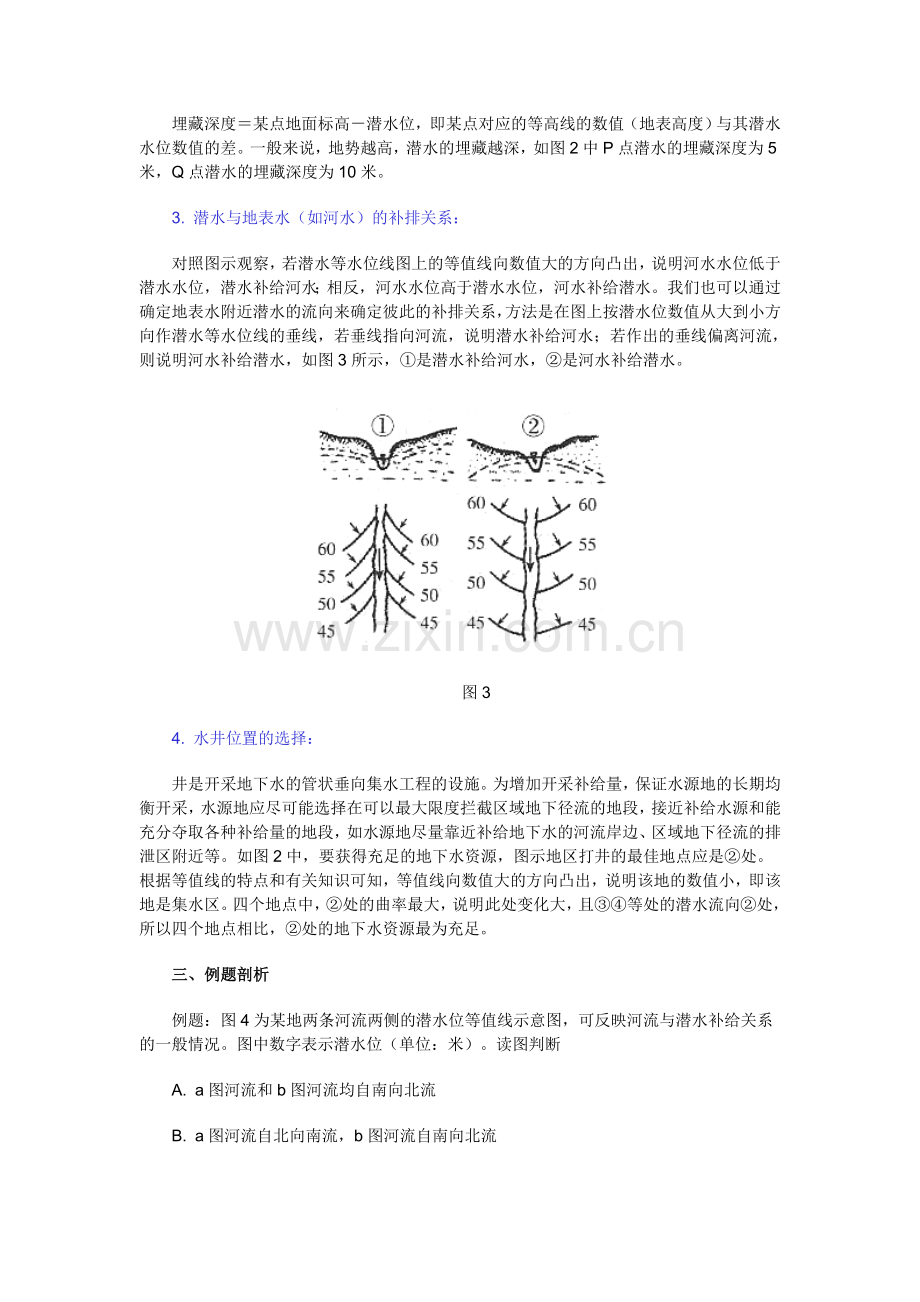

　　埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。一般来说，地势越高，潜水的埋藏越深，如图2中P点潜水的埋藏深度为5米，Q点潜水的埋藏深度为10米。
　　3. 潜水与地表水（如河水）的补排关系：
　　对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如图3所示，①是潜水补给河水，②是河水补给潜水。

　　图3
　　4. 水井位置的选择：
　　井是开采地下水的管状垂向集水工程的设施。为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。如图2中，要获得充足的地下水资源，图示地区打井的最佳地点应是②处。根据等值线的特点和有关知识可知，等值线向数值大的方向凸出，说明该地的数值小，即该地是集水区。四个地点中，②处的曲率最大，说明此处变化大，且③④等处的潜水流向②处，所以四个地点相比，②处的地下水资源最为充足。
　　三、例题剖析
　　例题：图4为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。图中数字表示潜水位（单位：米）。读图判断
　　A. a图河流和b图河流均自南向北流
　　B. a图河流自北向南流，b图河流自南向北流
　　C. a图潜水补给河流，b图河流补给潜水
　　D. a图河流补给潜水，b图潜水补给河流

　　图4
　　解析：图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水；河流的流向与潜水的补给方向大体上一致。
　　答案：C
