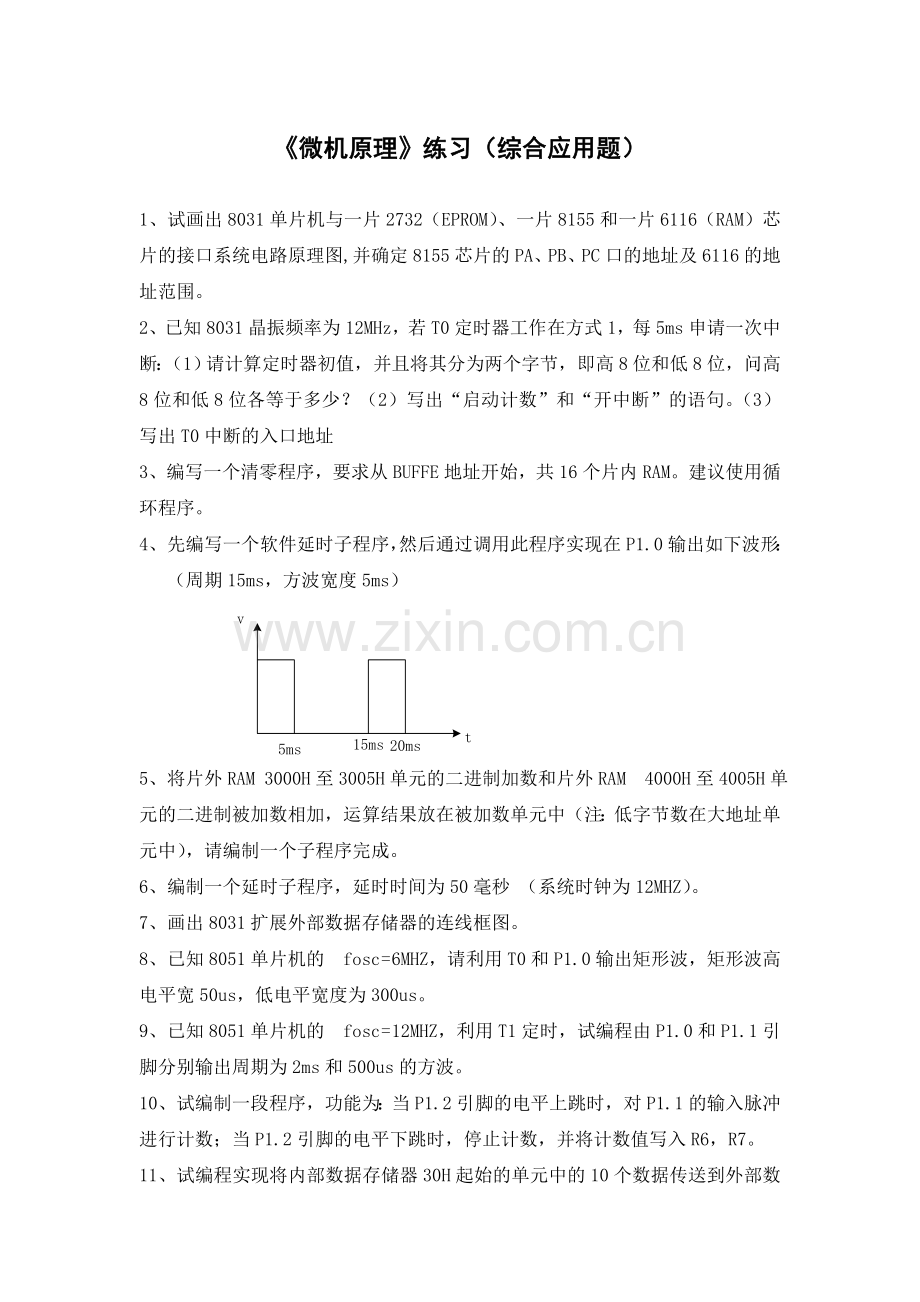

《微机原理》练习（综合应用题）
1、试画出8031单片机与一片2732（EPROM）、一片8155和一片6116（RAM）芯片的接口系统电路原理图,并确定8155芯片的PA、PB、PC口的地址及6116的地址范围。
2、已知8031晶振频率为12MHz，若T0定时器工作在方式1，每5ms申请一次中断：（1）请计算定时器初值，并且将其分为两个字节，即高8位和低8位，问高8位和低8位各等于多少？（2）写出“启动计数”和“开中断”的语句。（3）写出T0中断的入口地址
3、编写一个清零程序，要求从BUFFE地址开始，共16个片内RAM。建议使用循环程序。
4、 先编写一个软件延时子程序，然后通过调用此程序实现在P1.0输出如下波形：（周期15ms，方波宽度5ms）

5、将片外RAM 3000H至3005H单元的二进制加数和片外RAM 4000H至4005H单元的二进制被加数相加，运算结果放在被加数单元中（注：低字节数在大地址单元中），请编制一个子程序完成。
6、编制一个延时子程序，延时时间为50毫秒 （系统时钟为12MHZ）。
7、画出8031扩展外部数据存储器的连线框图。
8、已知8051单片机的 fosc = 6MHZ，请利用T0和P1.0输出矩形波，矩形波高电平宽50us，低电平宽度为300us。

9、已知8051单片机的 fosc = 12MHZ，利用T1定时，试编程由P1.0和P1.1引脚分别输出周期为2ms和500us的方波。

10、试编制一段程序，功能为：当P1.2引脚的电平上跳时，对P1.1的输入脉冲进行计数；当P1.2引脚的电平下跳时，停止计数，并将计数值写入R6，R7。

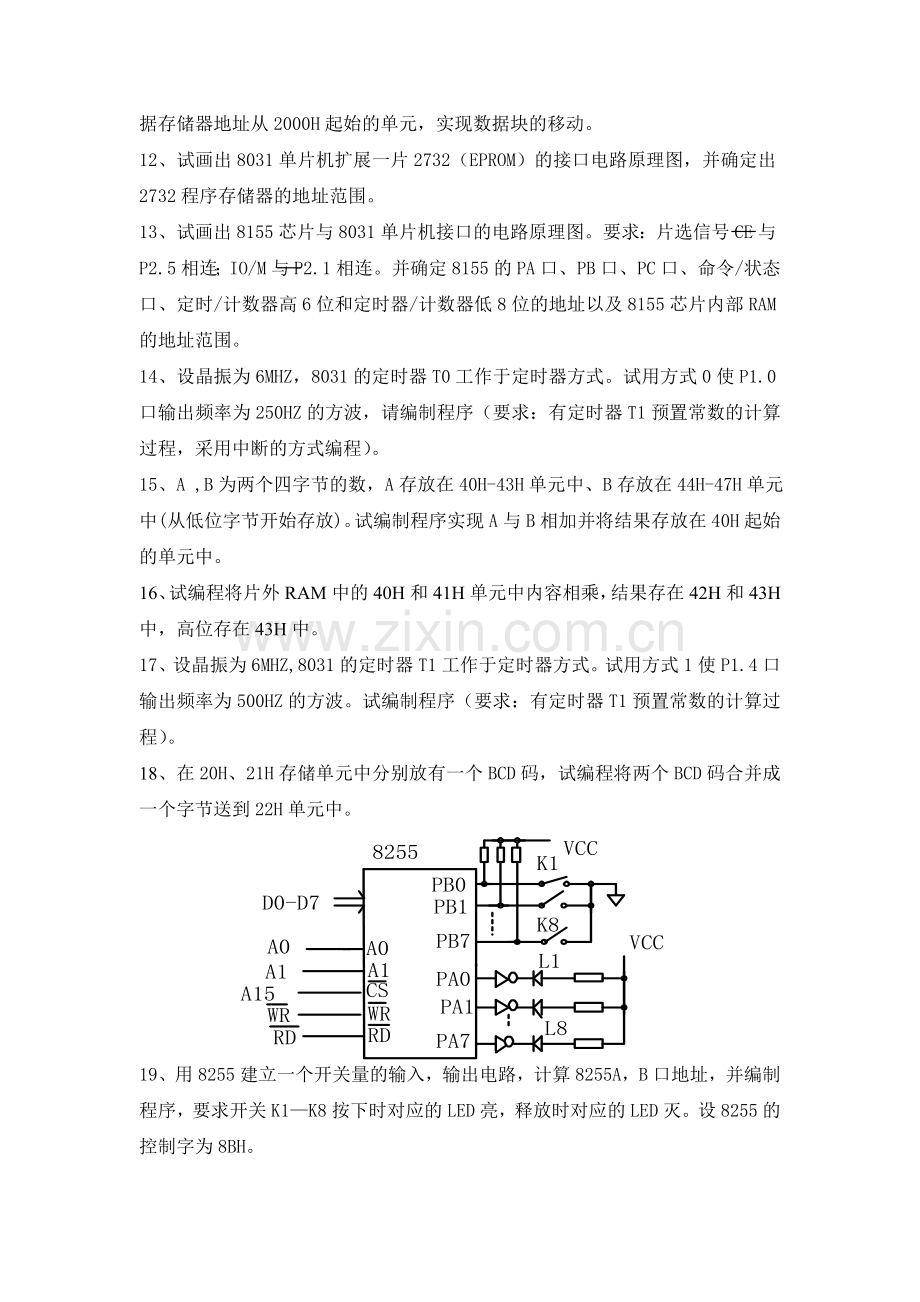

11、试编程实现将内部数据存储器30H起始的单元中的10个数据传送到外部数据存储器地址从2000H起始的单元，实现数据块的移动。
12、试画出8031单片机扩展一片2732（EPROM）的接口电路原理图，并确定出2732程序存储器的地址范围。
13、试画出8155芯片与8031单片机接口的电路原理图。要求：片选信号CE与P2.5相连；IO/M与P2.1相连。并确定8155的PA口、PB口、PC口、命令/状态口、定时/计数器高6位和定时器/计数器低8位的地址以及8155芯片内部RAM的地址范围。
14、设晶振为6MHZ，8031的定时器T0工作于定时器方式。试用方式0使P1.0口输出频率为250HZ的方波，请编制程序（要求：有定时器T1预置常数的计算过程，采用中断的方式编程）。
15、A ,B为两个四字节的数，A存放在40H-43H单元中、B存放在44H-47H单元中(从低位字节开始存放)。试编制程序实现A与B相加并将结果存放在40H起始的单元中。
16、试编程将片外RAM中的40H和41H单元中内容相乘，结果存在42H和43H 中，高位存在43H中。
17、设晶振为6MHZ,8031的定时器T1工作于定时器方式。试用方式1使P1.4口输出频率为500HZ的方波。试编制程序（要求：有定时器T1预置常数的计算过程）。
18、在20H、21H存储单元中分别放有一个BCD码，试编程将两个BCD码合并成一个字节送到22H单元中。
19、用8255建立一个开关量的输入，输出电路，计算8255A，B口地址，并编制程序，要求开关K1—K8按下时对应的LED亮，释放时对应的LED灭。设8255的控制字为8BH。
20、如图所示为单片机与DAC0832的接口电路图。试编制使V输出三角波的程序。
ADC0832
D7—D0
Rfb
CS
XFER Iout1
WR1
WR2 Iout2 ILE
P0

P2.7
8031

WR

•

+ V
•
_

+5V

21、如图所示为单片机与ADC0809的接口电路图。试编制程序对通道IN0，采样一次，转换，并将转换结果存到数据存储区30H单元。
22、如图所示为P1口外接8个发光二极管的电路图。试编程实现LED0—LED7循环依次点亮。

D0 Q0
74LS240

D7 Q7
P1.0
8031

P1.7
LED0 +5V

LED7

（8路反向驱动器）
23、画出扩展1片程序存储器2764的电路图，并根据设计结果，写出地址范围。
